帶有 M.2 SSD 插槽的顯示卡,過去怎麼會沒有人想到可以這樣搞。

ASUS GeForce RTX 4060 Ti 推出已經好一段時間,而帶有 M.2 SSD 功能的 GeForce RTX 4060 Ti 也已經在台灣上市。

依稀記得,這款支援 M.2 SSD 的 GeForce RTX 4060 Ti 剛公佈時,引起了不少討論。

全名為 Dual GeForce RTX 4060 Ti SSD 採用的是 Dual 系列的雙風扇設計,且在 2.5 slot 設計下,支援 PCIe 5.0 M.2 SSD,這樣的設計在初期會讓人覺得 M.2 SSD 到底怎麼散熱,畢竟在主機板上,M.2 SSD 核心溫度都讓人有點擔心。

Dual 系列顯示卡散熱器採用 95mm 軸向式風扇,11 葉葉片搭配雙滾珠軸承,可以確保其壽命要比一般油封軸承佳;相對的,雙滾珠軸承的噪音值要比油封軸承高。

如果要選擇的話,雙滾珠軸承風扇的散熱器會是我們較為推薦的版本,畢竟 Dual 系列散熱器在 50 度下是不會轉動,且安裝在機殼內,雙滾珠軸承風扇所帶來的噪音,很多時候是可以被忽略的。

Dual GeForce RTX 4060 Ti SSD 採用的是 PCIe 8 PIN 供電設計。

金屬強化背板,也是 Dual GeForce RTX 4060 Ti SSD 的一個特點。

然而,為了 M.2 SSD 的安裝,所以見到這款顯示卡的背板是有一個 M.2 SSD 的空間。

Dual GeForce RTX 4060 Ti SSD 擁有 Dual vBIOS,讓使用者可以在 Performance 與 Quiet Mode 進行切換,但一般來說,會建議使用預設的 Performance Mode,因為風扇轉速差異,且安裝在機殼內,一般很難會聽到到風扇轉動的聲音。

相較於風扇轉動的聲音,我們近期更常聽到的是 PCB 電感異音… 不過,Dual GeForce RTX 4060 Ti SSD 並沒有聽到。

M.2 SSD 部分使用的是免螺絲方案,與 ASUS 主機板採用的設計相同。

M.2 SSD 方面,我們選擇了 PCIe Gen 5 x4 控制器的 Corsair MP700 1TB 與 PCIe 4.0 x4 控制器的 XPG Gammix S70 PRO 4TB 搭配著 Dual GeForce RTX 4060 Ti SSD 一起測試。

Corsair MP700 使用的是 Phison PS5026-E26 控制器,其最高讀寫速度可以達到 10,000MB/s;XPG Gammix S70 PRO 使用的是 Silicon Motion SM2264 控制器,其最高讀寫速度分別是 7,400 MB/s 與 6,800MB/s。

簡單看一下 GeForce RTX 4060 Ti SSD 的 3DMark 測試數據;我們同步與早前測試的 GeForce RTX 4060 Ti 進行數據上的比對,不論是否有搭配 M.2 SSD,Dual GeForce RTX 4060 Ti SSD 與 GeForce RTX 4060 Ti 效能方面沒有太大不同。

ASUS Dual GeForce RTX 4060 Ti SSD

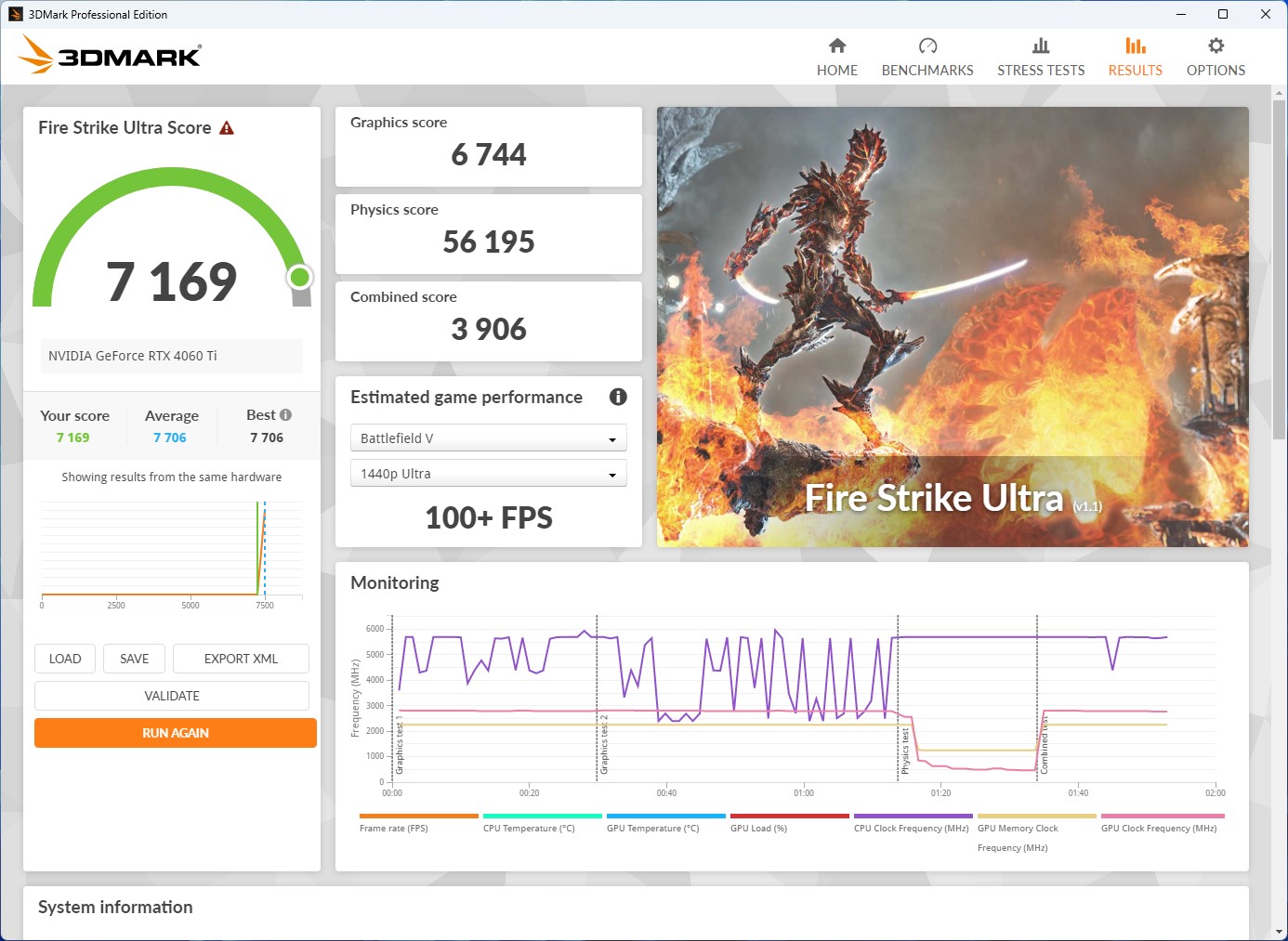

FSU_4060 TI SSD

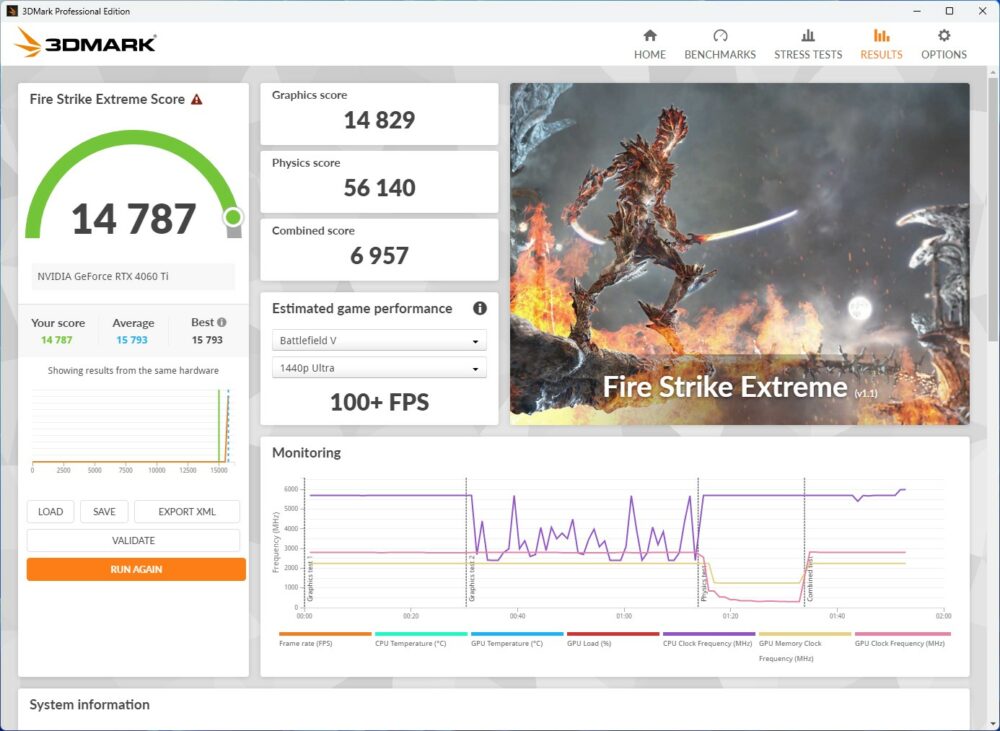

FSE_4060 TI SSD

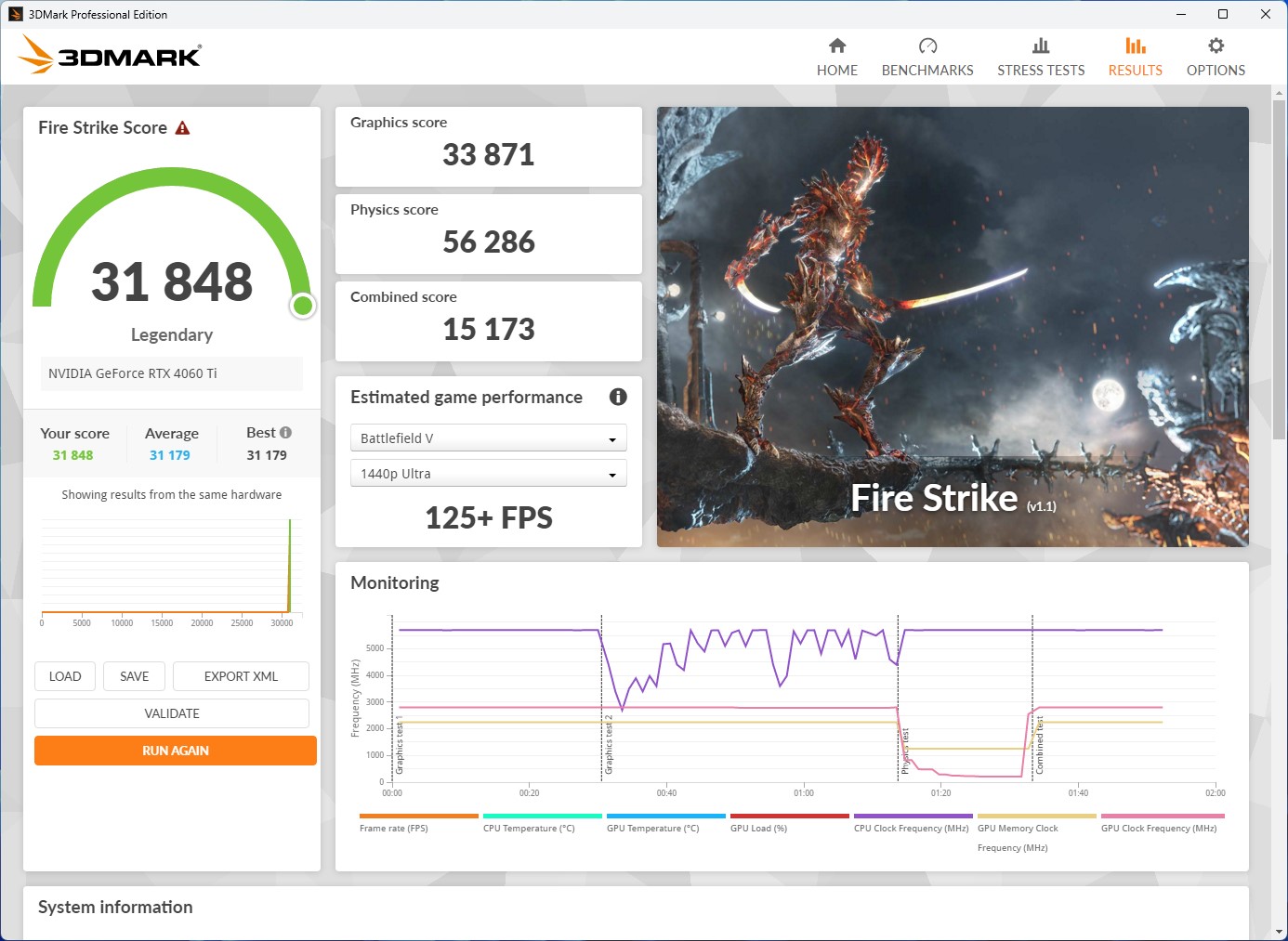

FS_4060 TI SSD

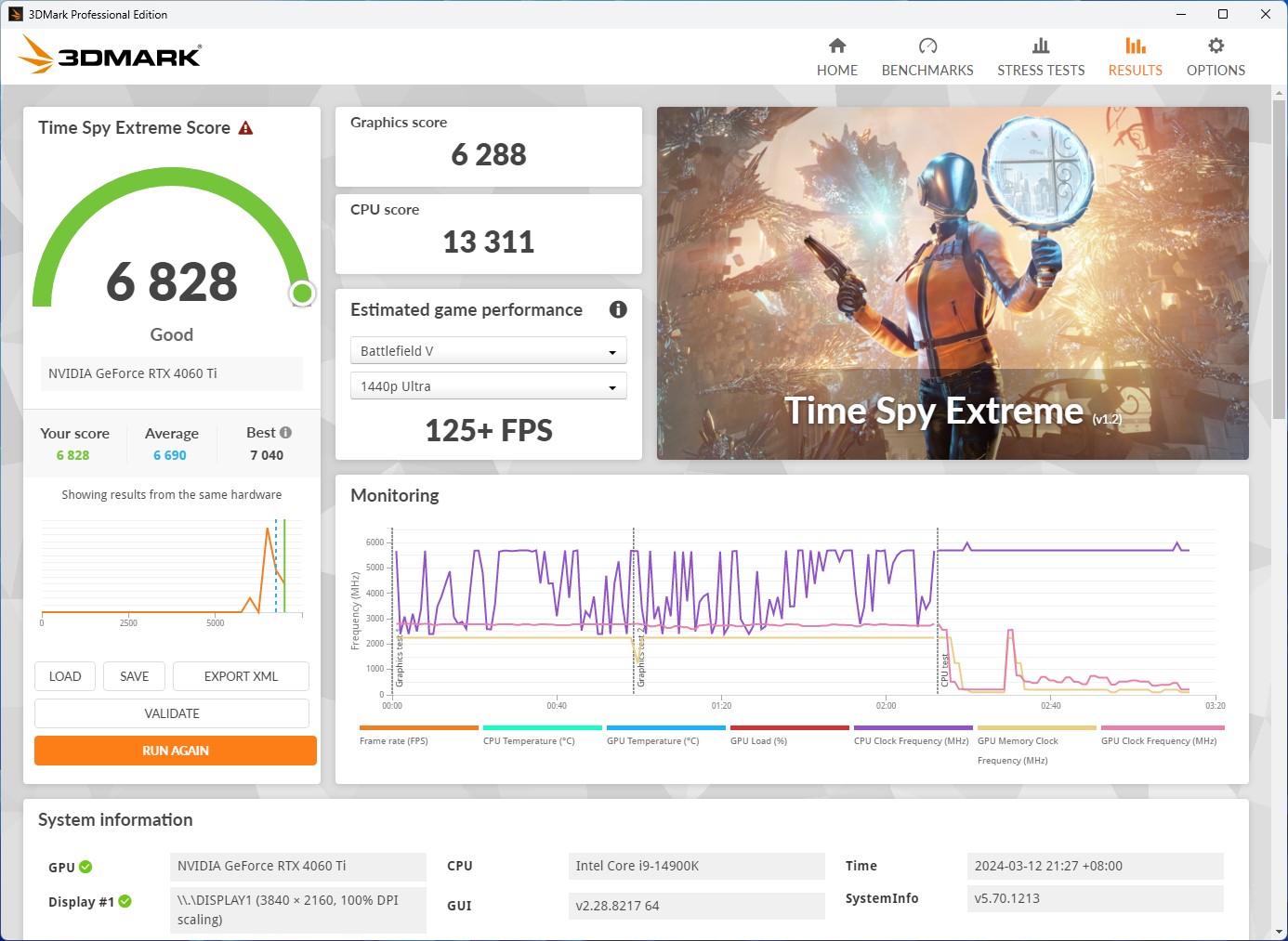

TSE_4060 TI SSD

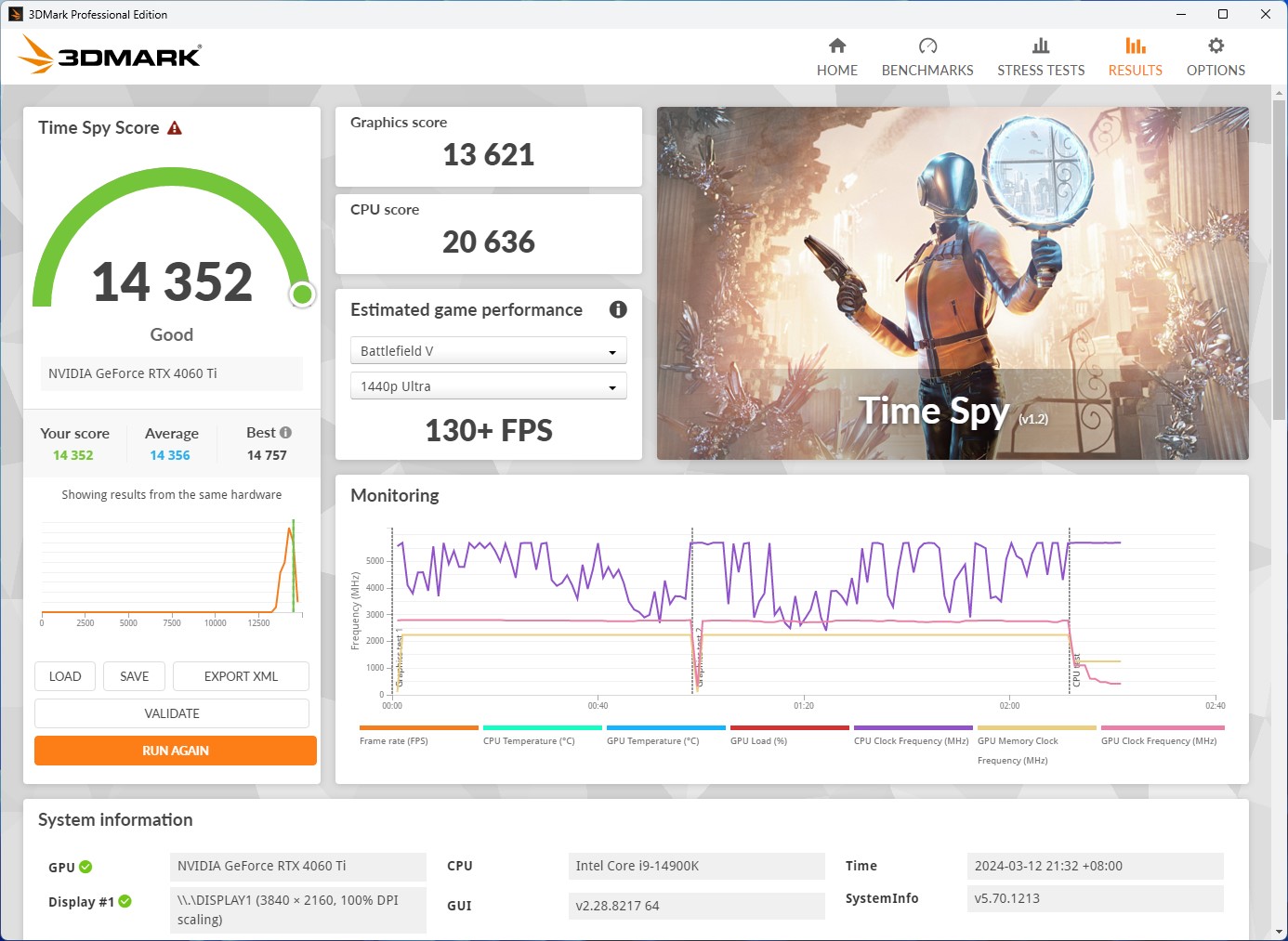

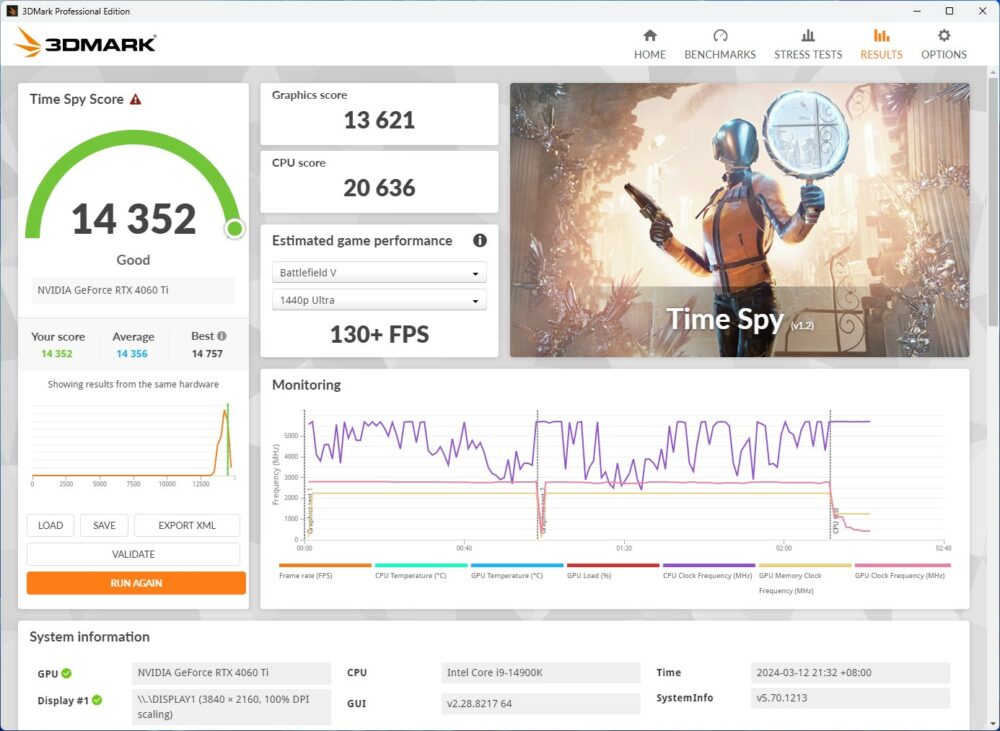

TS_4060 TI SSD

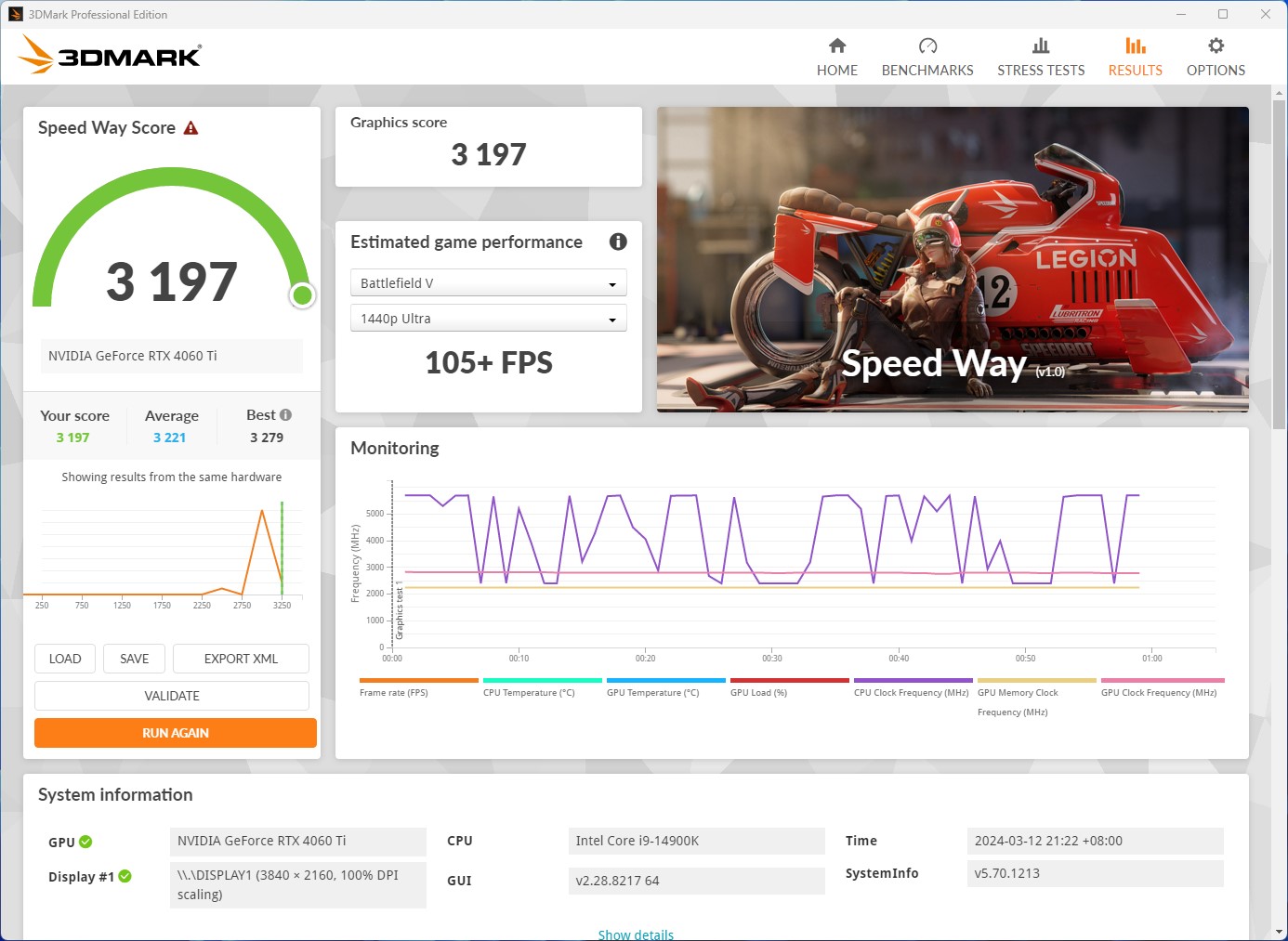

SPEED WAY_4060 TI SSD

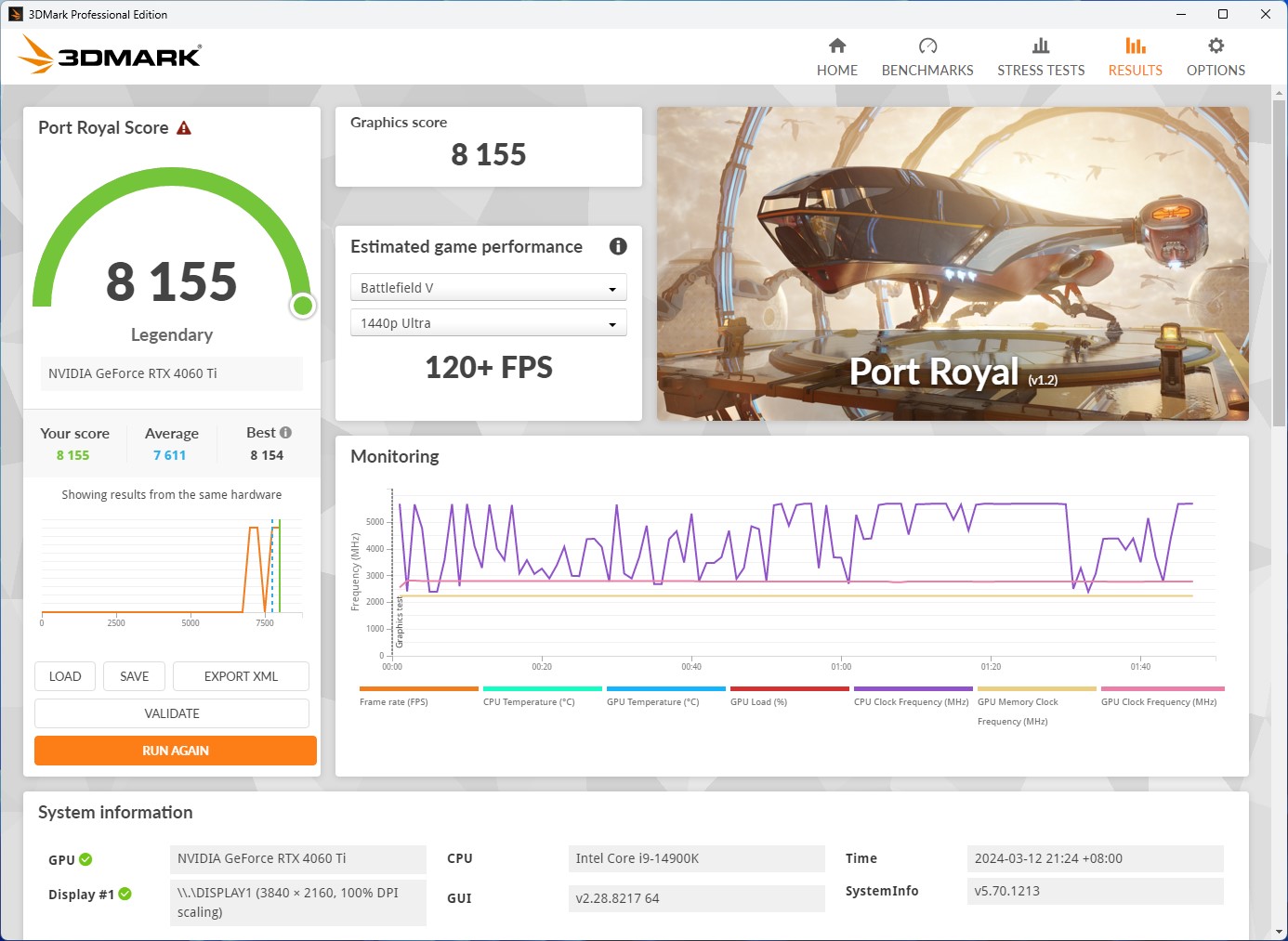

PORT_4060 TI SSD

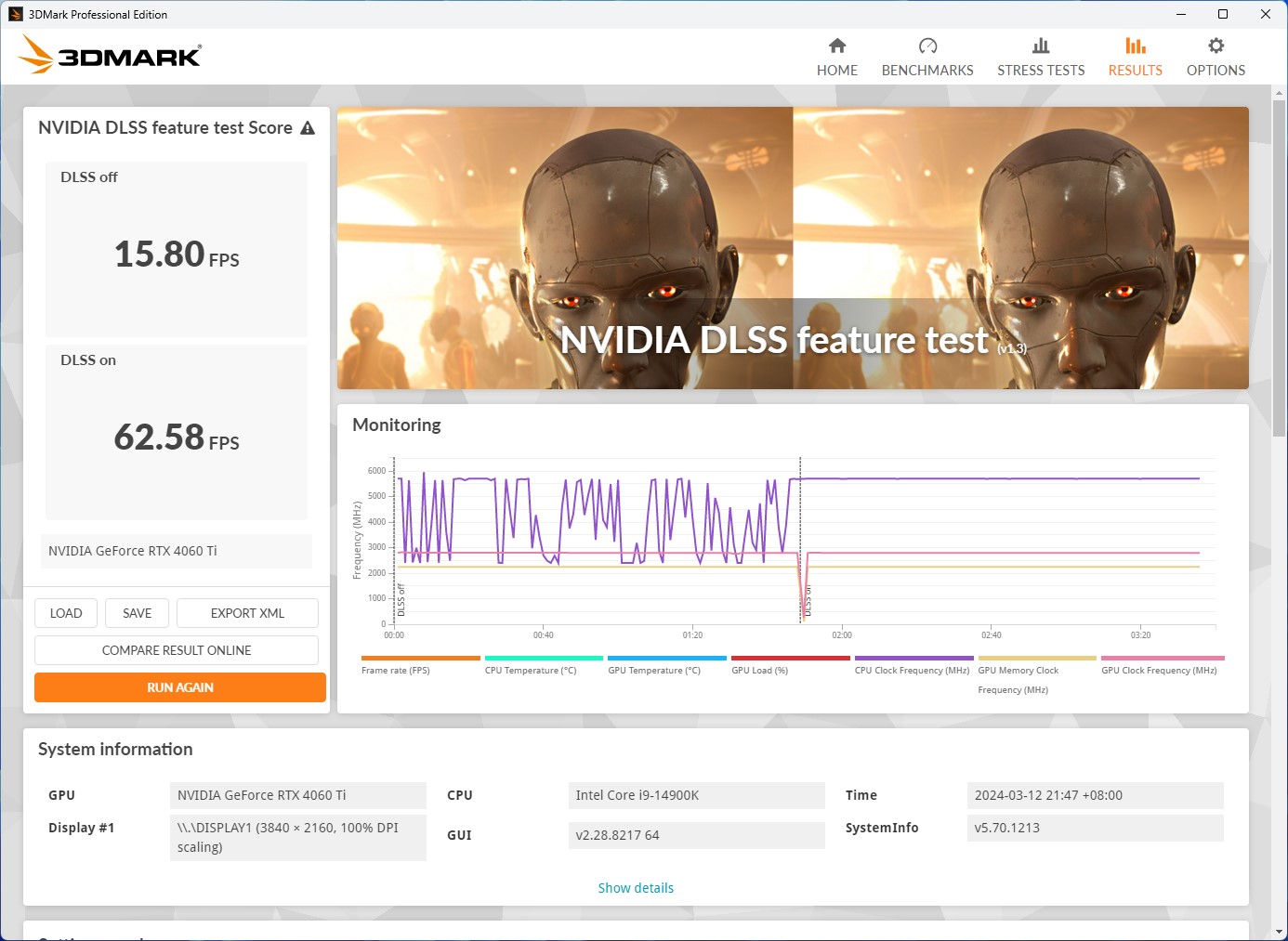

DLSS_4060 TI SSD

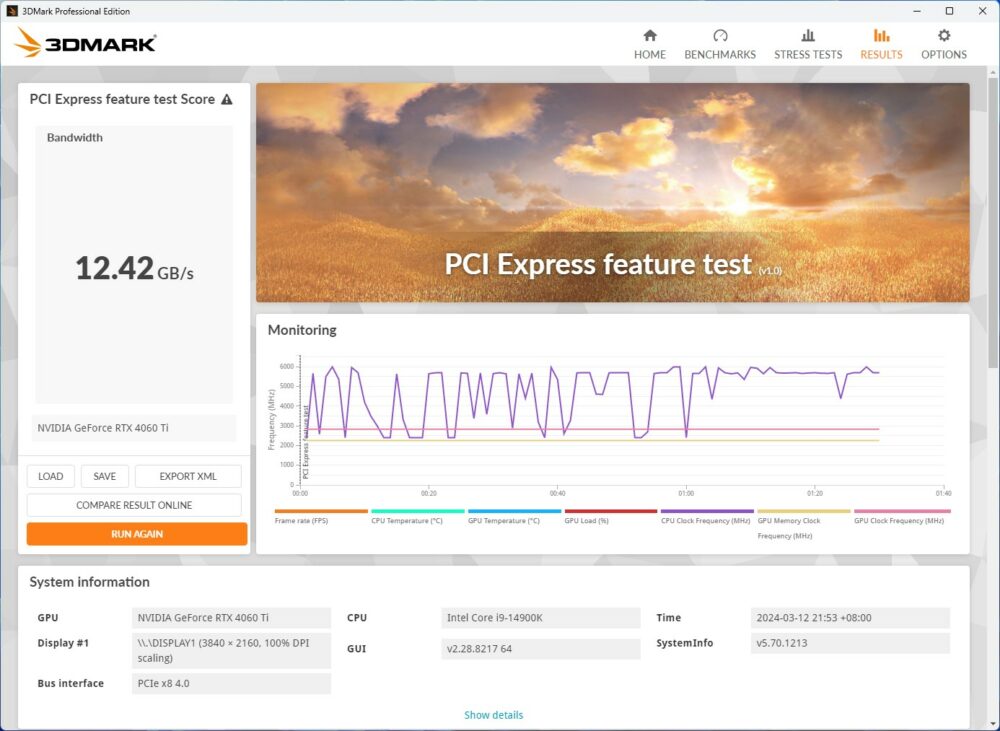

PCI_4060 TI SSD
FSU_4060 TI SSD FSE_4060 TI SSD FS_4060 TI SSD TSE_4060 TI SSD TS_4060 TI SSD SPEED WAY_4060 TI SSD PORT_4060 TI SSD DLSS_4060 TI SSD PCI_4060 TI SSD

跟著我們看看 2 款 M.2 SSD 在 Dual GeForce RTX 4060 Ti SSD 與 ASUS ROG Maximus Z790 Formula 主機板 M.2 插槽的比較測試。

XPG Gammix S70 PRO with Graphics Card

GPU ADATA_1

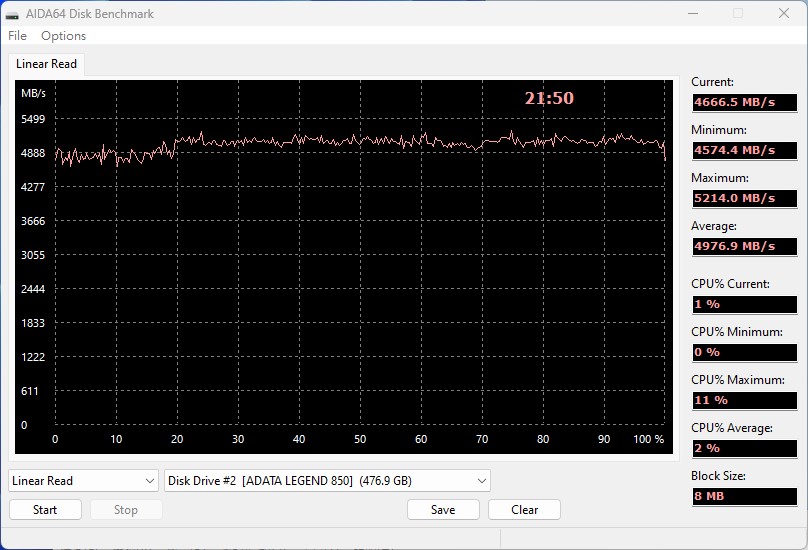

GPU ADATA_2

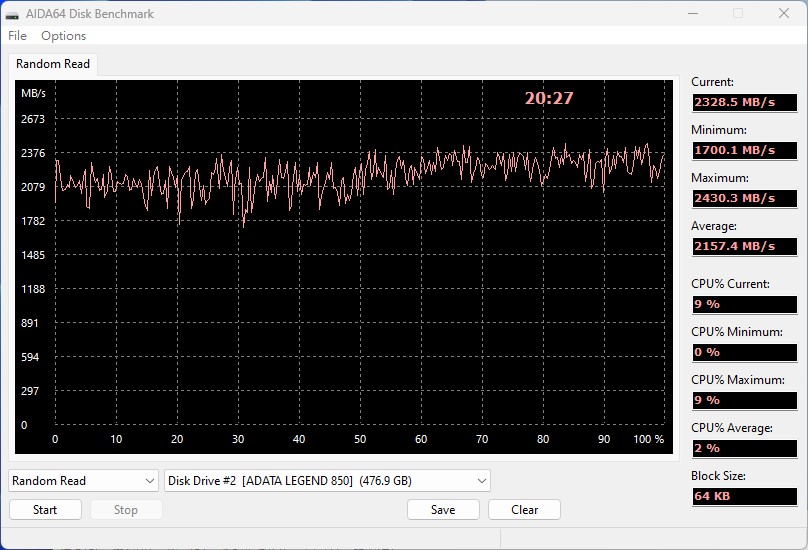

GPU ADATA_3
GPU ADATA_4
GPU ADATA_1 GPU ADATA_2 GPU ADATA_3 GPU ADATA_4

XPG Gammix S70 PRO with Motherboard

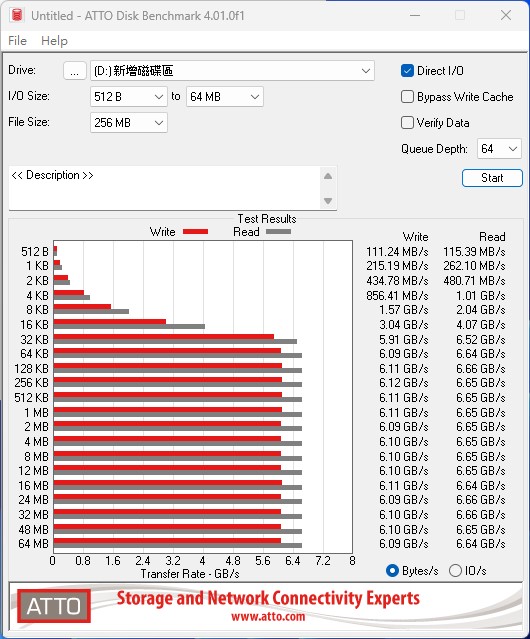

F ADATA_1
F ADATA_3
F ADATA_4
F ADATA_2
F ADATA_1 F ADATA_3 F ADATA_4 F ADATA_2

Corsair MP700 with Graphics Card

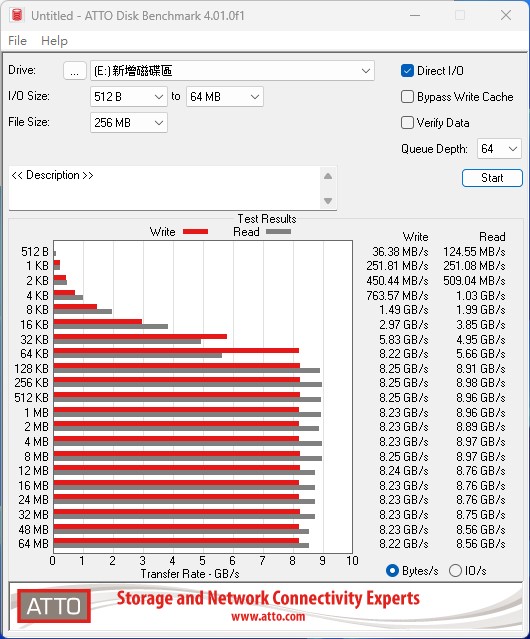

gpu_2
gpu_1
gpu_3

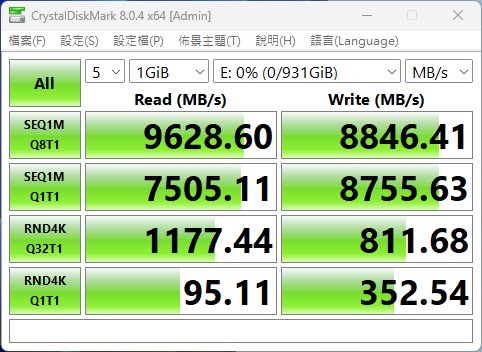

gpu_4
gpu_2 gpu_1 gpu_3 gpu_4

Corsair MP700 with Motherboard

FORMULA_4
FORMULA_1

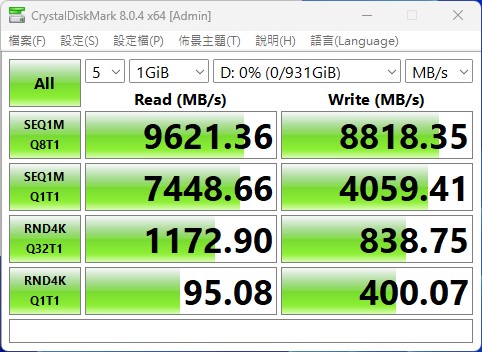

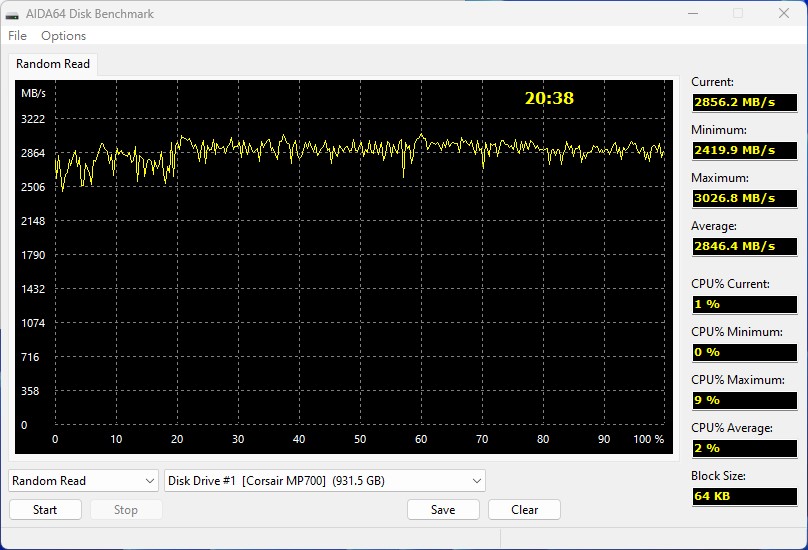

FORMULA_2
FORMULA_3
FORMULA_4 FORMULA_1 FORMULA_2 FORMULA_3

Dual GeForce RTX 4060 Ti SSD 需要有 PCIe Bifurcation 功能的支援。以我們測試使用的 ROG Maximus Z790 Formula 主機板,從 0801 版本的 BIOS 開始就可以見到 PCIe Bifurcation 選項的設定。

進入到 BIOS 之後,需要到「Advanced」選項中的「Advanced\Onboard Device Configuration」裡面的「PCIe Bandwidth Bifurcation Configuration」中選擇「GPU with M.2 Storage」;預設為「Auto」,所以要特別留意。

最後,我們看看 ASUS Dual GeForce RTX 4060 Ti SSD 的散熱表現。

風扇轉速的數據中可以發現 Fan 2 綠色線要比 Fan 1 藍色線高,這可能是因為 Fan 2 需要協助安裝在背面的 M.2 SSD 散熱,所以其轉速設定要比 Fan 1 稍微高一些些。

ASUS Dual GeForce RTX 4060 Ti SSD
GPU TEMP – 63.4°C;
GPU Hot Spot – 73.4°C;
FAN 1 – 1744 R.P.M;
FAN 2 – 1843 R.P.M;
TGP – 146.1W;

ASUS Dual GeForce RTX 4060 Ti 所使用的 Dual 系列雙風扇本身就是一款相當優異的散熱模組,這次延續在 Dual GeForce RTX 4060 Ti SSD 當然也沒有任何問題出現。

必須要說,加入 M.2 SSD 這個創意真的是相當有趣,但可惜只能套用在 GeForce RTX 4060 或者是 GeForce RTX 4060 Ti 這樣級別的顯示卡,因為他們只需要 PCIe x8 的頻寬就能發揮其效能。如果,未來能在更高階的「70」或「80」級別導入,應該會吸引到更多玩家。

另外,就是主機板也要支援,所以在選購的時候,也許要替特別留意。

總體來說,對於 ASUS Dual GeForce RTX 4060 Ti SSD 加入 M.2 SSD 的玩法,我們認為近些年顯示卡方面相當有創意的作法,同時在加入了 M.2 SSD 之後,讓這款 GeForce RTX 4060 Ti 的表現更勝其他的 GeForce RTX 4060 Ti,因此我們給予 ASUS Dual GeForce RTX 4060 Ti SSD 最佳表現的推薦。
