越來越多的功能整合進入處理器、主機板,電源供應器的結構也不斷改善,除了需要到處征戰的 LAN Party 玩家,不少人也樂於挑戰組裝 Mini-ITX 主機。Cooler Master 近期推出 Mini-ITX 機殼 MasterBox NR200P,縱使台灣因為某些因素開賣時間稍晚,但相當自由的安裝方式仍值得一看。

多種零件安裝方式

MasterBox NR200P 支援 Mini-ITX 尺寸主機板,並支援 3 個介面卡插槽厚度的顯示卡,因此也能夠安裝 Mini-DTX 主機板(如 Asus ROG Crosshair VIII Impact),最大支援 SFX-L 尺寸電源供應器,以及長達 330mm 顯示卡,並同時預留 240mm/280mm 水冷散熱排的安裝空間,外型不包含突出部分的尺寸為 360 x 185 x 274(mm),掐指一算約為 18 公升。

機殼提供黑、白兩種顏色選擇,每款再附上玻璃側板供使用者自行替換,配件包提供 2 個 StickleFlow 120mm 風扇,以及 1 條供顯示卡垂直安裝的 PCIe x16 riser cable 延長排線。考慮到玻璃側板與 PCIe x16 riser cable,MasterBox NR200P 台灣販售價格約為新台幣 2,990 元並不貴,但內部高度自由的安裝相容性,一反迷你機殼處處受限的印象。

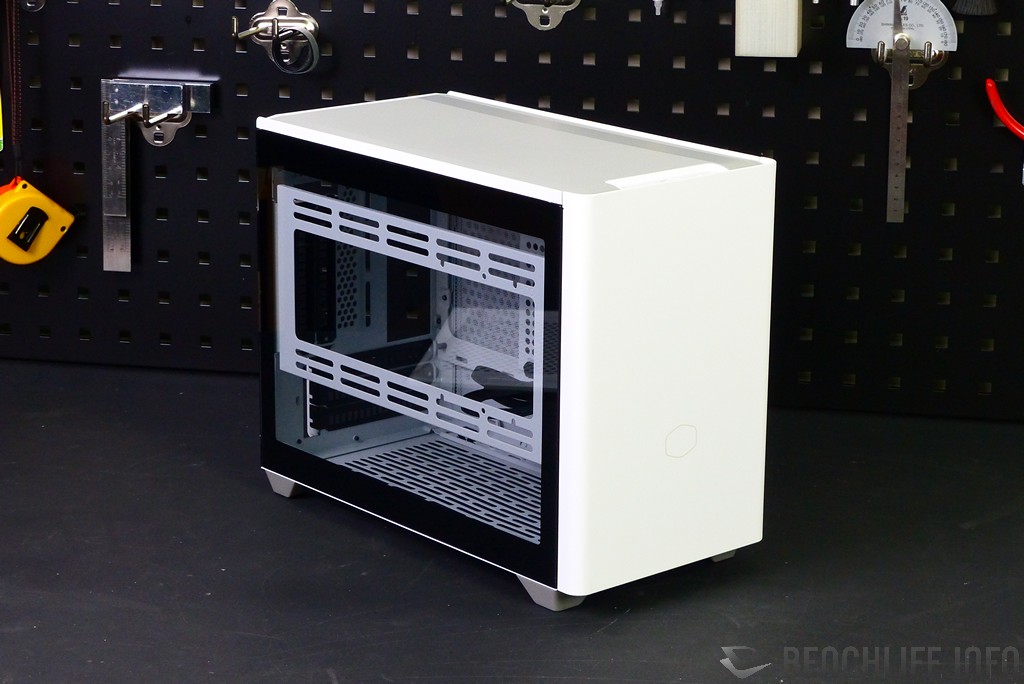

Cooler Master MasterBox NR200P with glass side panel

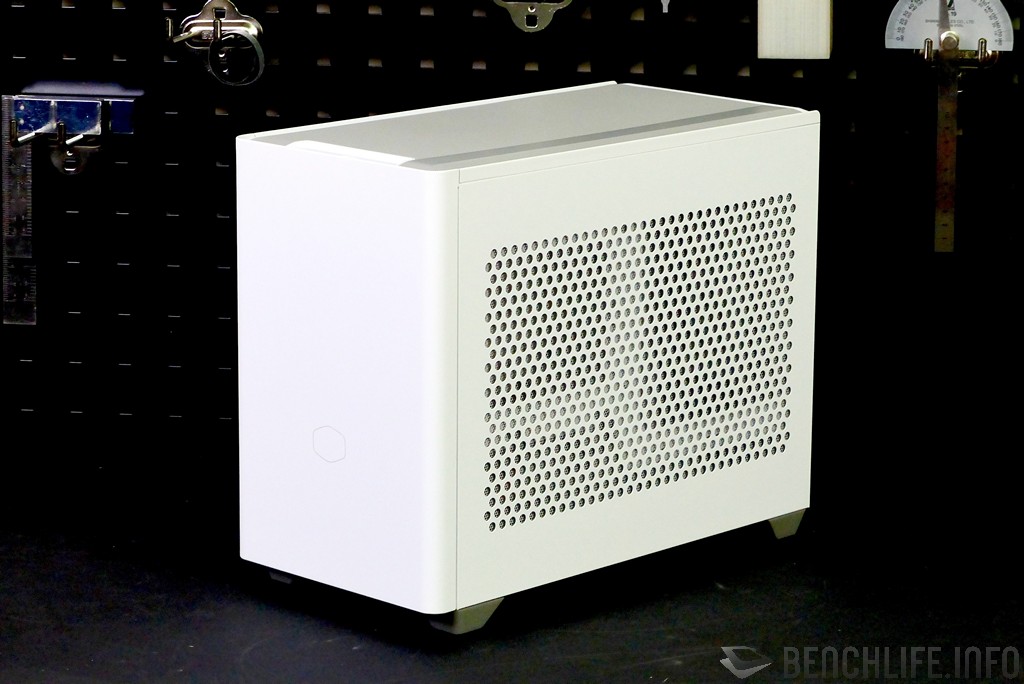

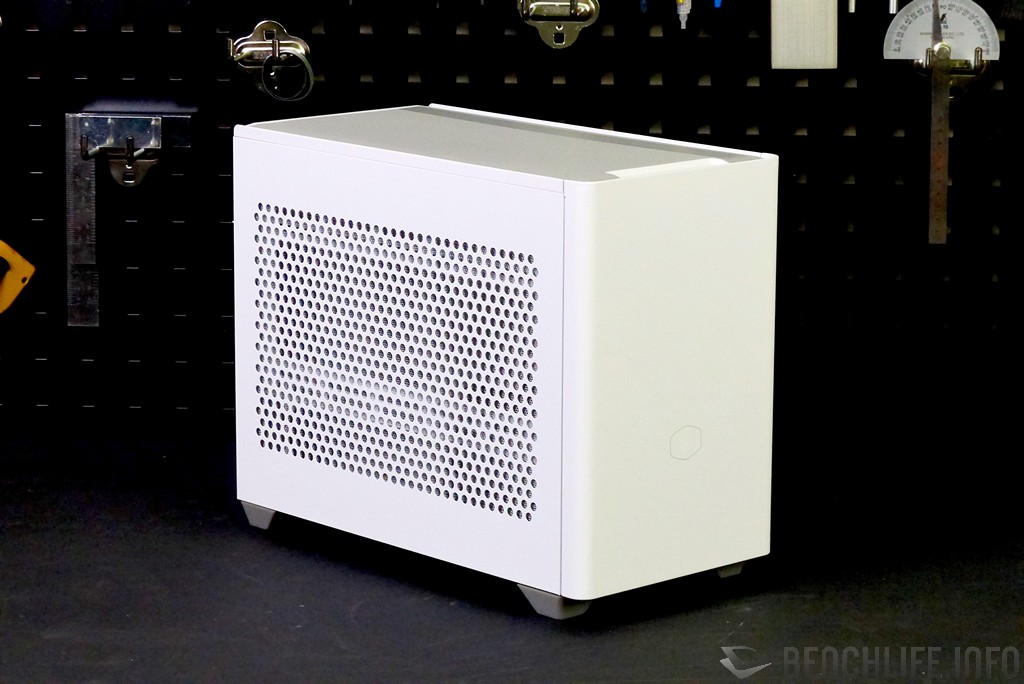

Cooler Master MasterBox NR200P with mesh side panel
Cooler Master MasterBox NR200P with mesh side panel

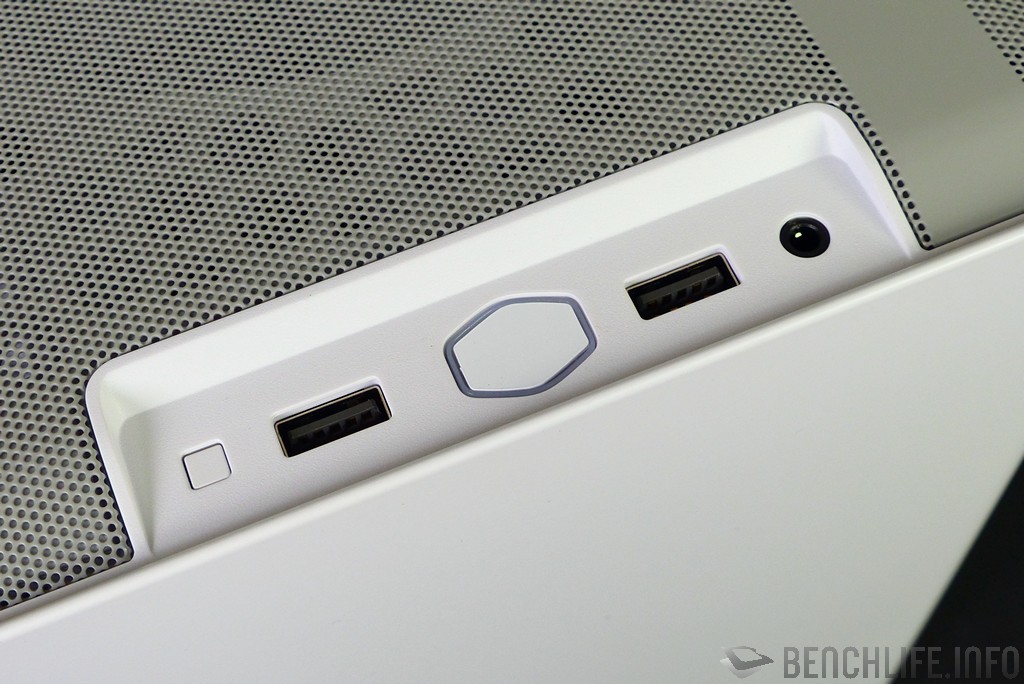

Cooler Master MasterBox NR200P front panel I/O
Cooler Master MasterBox NR200P with glass side panel Cooler Master MasterBox NR200P with mesh side panel Cooler Master MasterBox NR200P with mesh side panel Cooler Master MasterBox NR200P front panel I/O

MasterBox NR200P 採用免工具拆裝設計,兩側側板、上方頂蓋、前方面板使用卡扣固定,用手即可直接卸下;進一步卸除 1 顆螺絲,連底部腳座底板亦可直接卸除。內部提供 1 個多功能固定架,最高支援 280mm 水冷散熱排或是安裝 1 個 3.5 吋儲存裝置,2.5 吋裝置則能夠固定在電源供應器架上或是機殼前方;上方面板則可透過卡榫安裝 2 個 120mm 風扇,底部最高則是支援 240mm 水冷散熱排,後方則是 1 個 80mm 風扇。

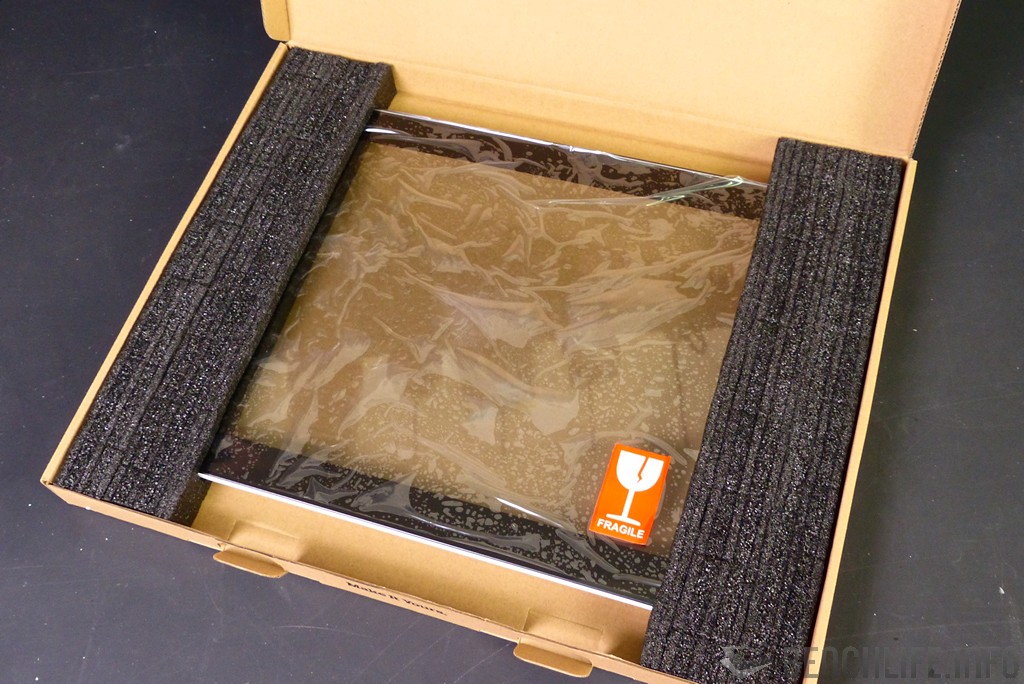

Cooler Master MasterBox Glass side panel

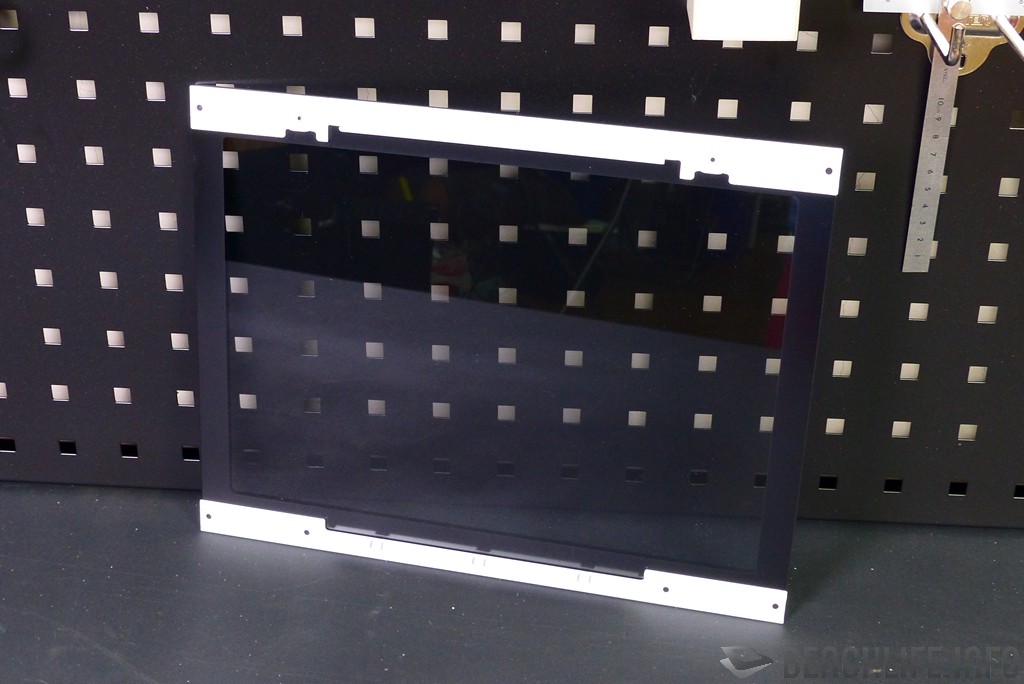

Cooler Master MasterBox glass side panel

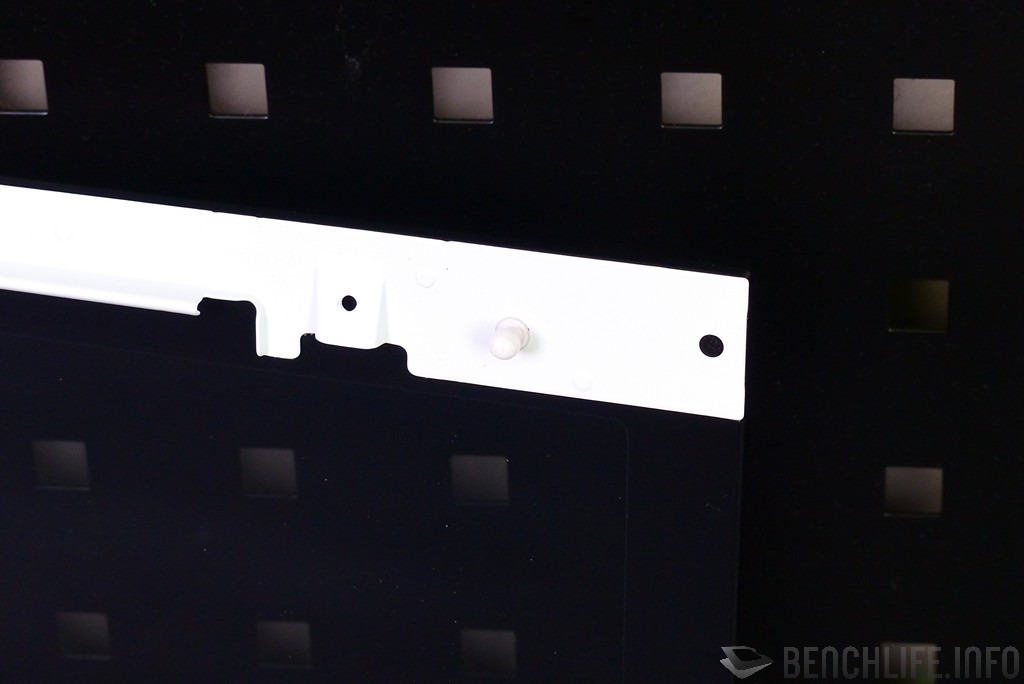

Cooler Master MasterBox latch

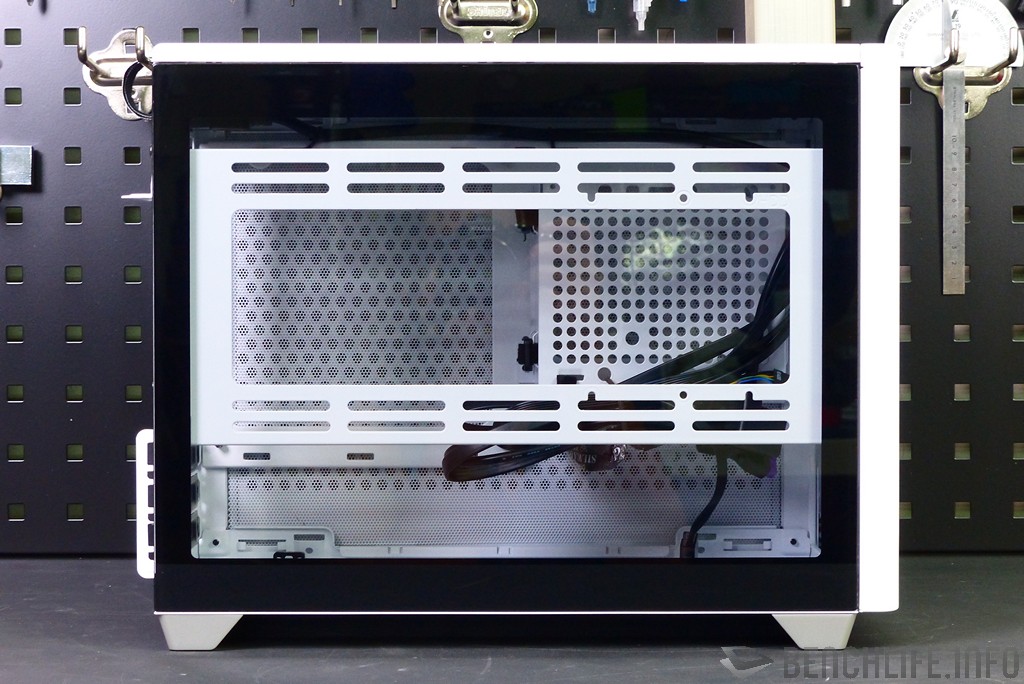

Cooler Master MasterBox side view with glass side panel

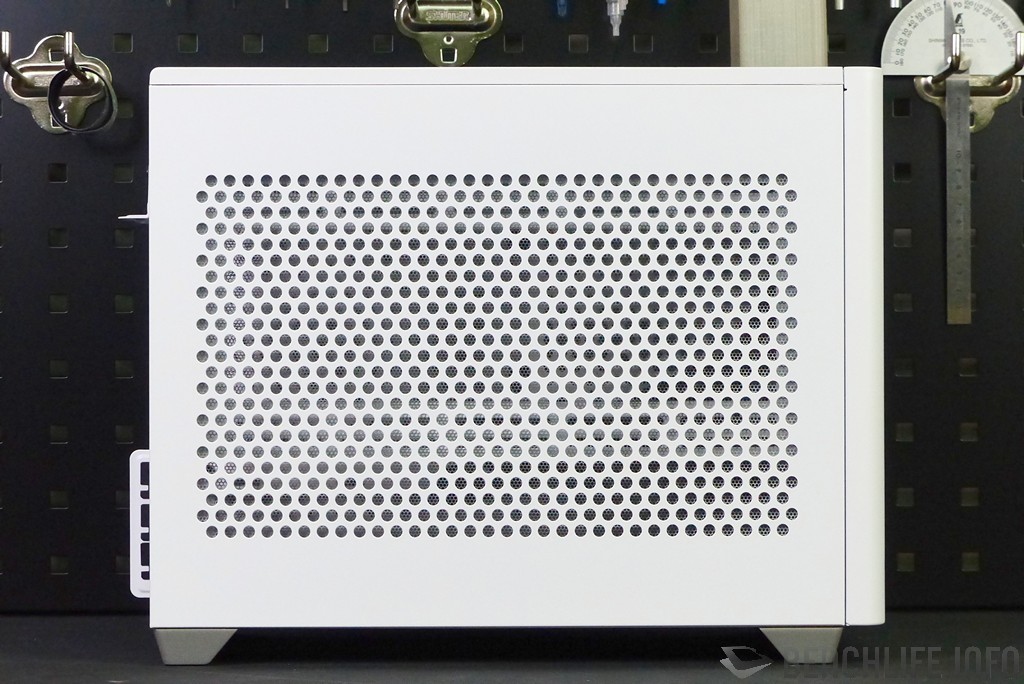

Cooler Master MasterBox side view with mesh side panel

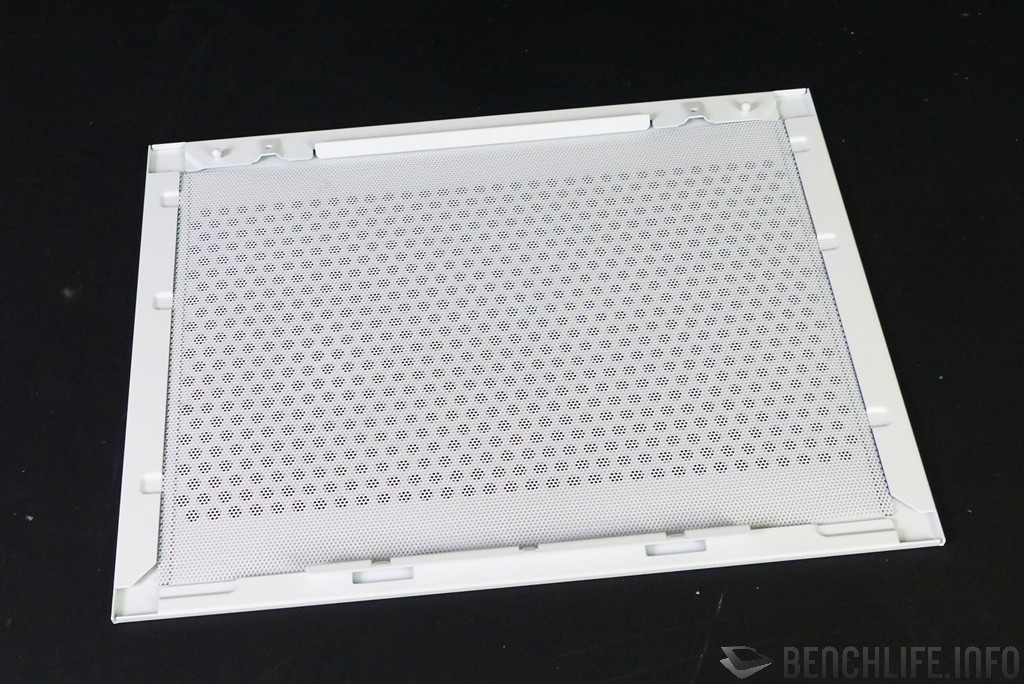

Cooler Master MasterBox mesh side panel with magnetic filter

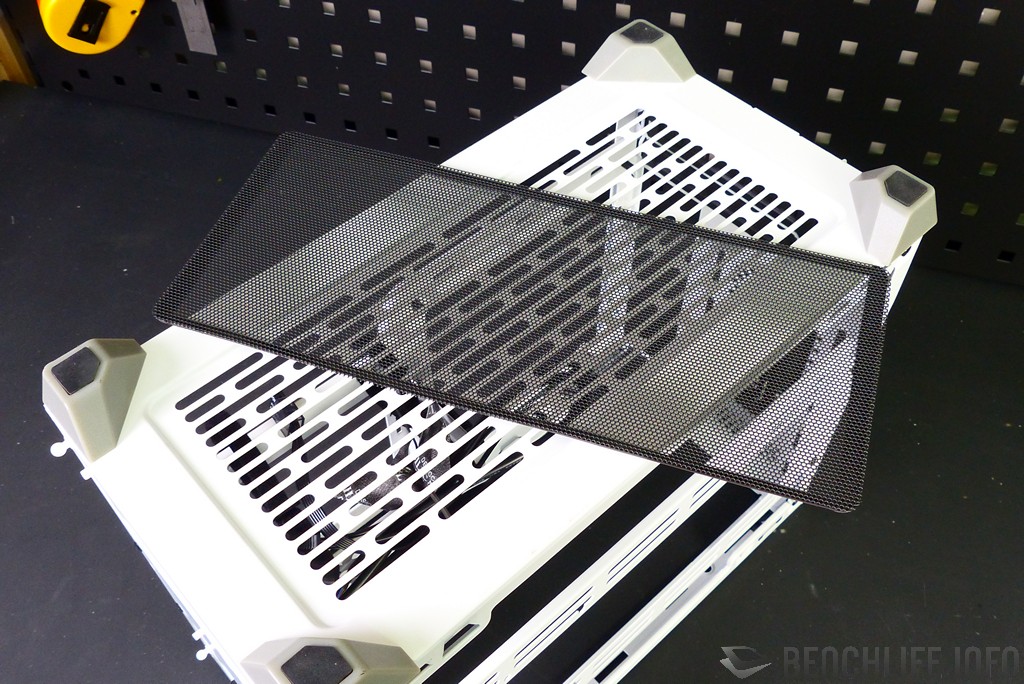

Cooler Master MasterBox NR200P bottom view with magnetic filter
Cooler Master MasterBox Glass side panel Cooler Master MasterBox glass side panel Cooler Master MasterBox latch Cooler Master MasterBox side view with glass side panel Cooler Master MasterBox side view with mesh side panel Cooler Master MasterBox mesh side panel with magnetic filter Cooler Master MasterBox NR200P bottom view with magnetic filter

機殼內部提供 1 個 SFX/SFX-L 電源供應器固定架,能夠安裝至機殼前方或是側邊,騰出的空間則能夠安裝水冷幫浦以及水箱等零組件。顯示卡安裝方式也有 2 種,3 槽介面卡能夠直接安裝在主機板上,也能夠透過 PCIe x16 riser cable 垂直安裝於側邊(垂直安裝時,介面卡整體厚度可達 3 槽,但介面卡擋板僅安排 2 槽)。

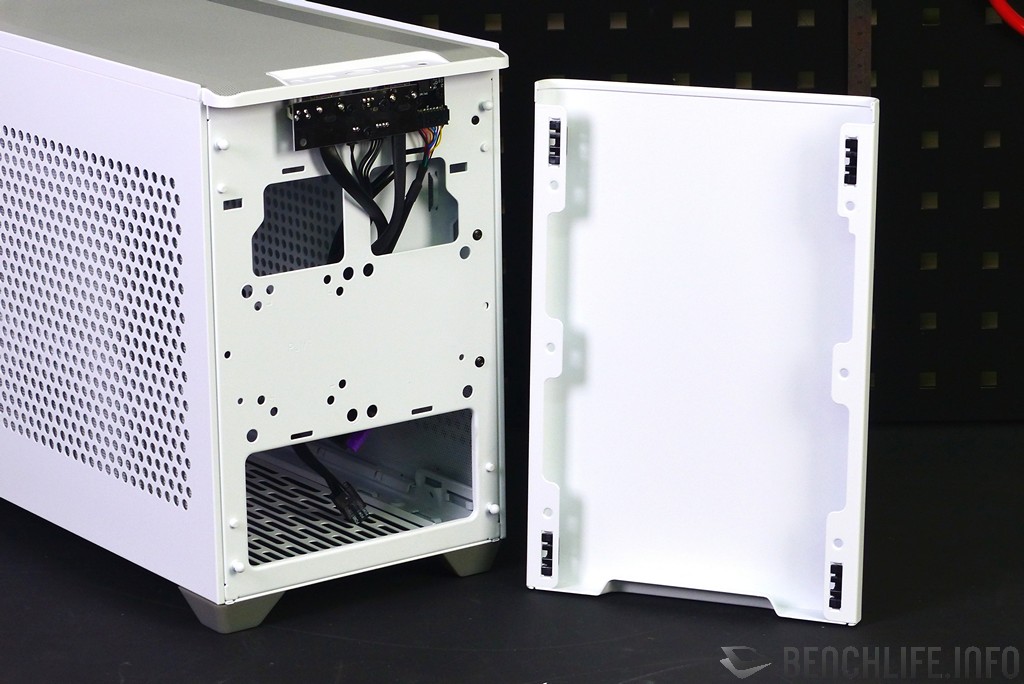

Cooler Master MasterBox NR200P front panel removed

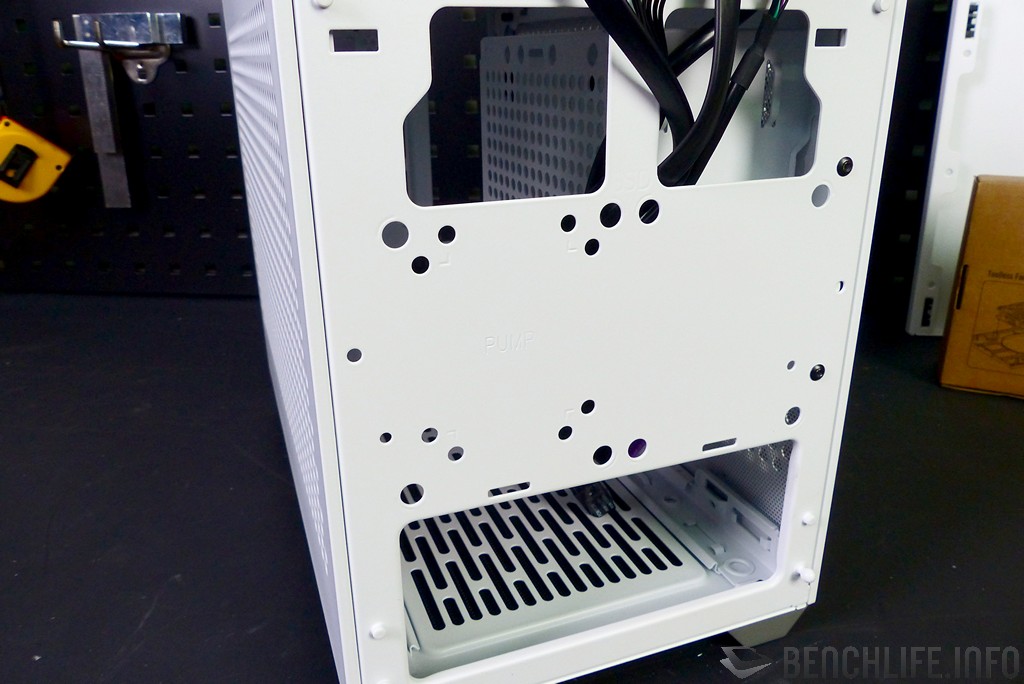

Cooler Master MasterBox NR200P PUMP installation place

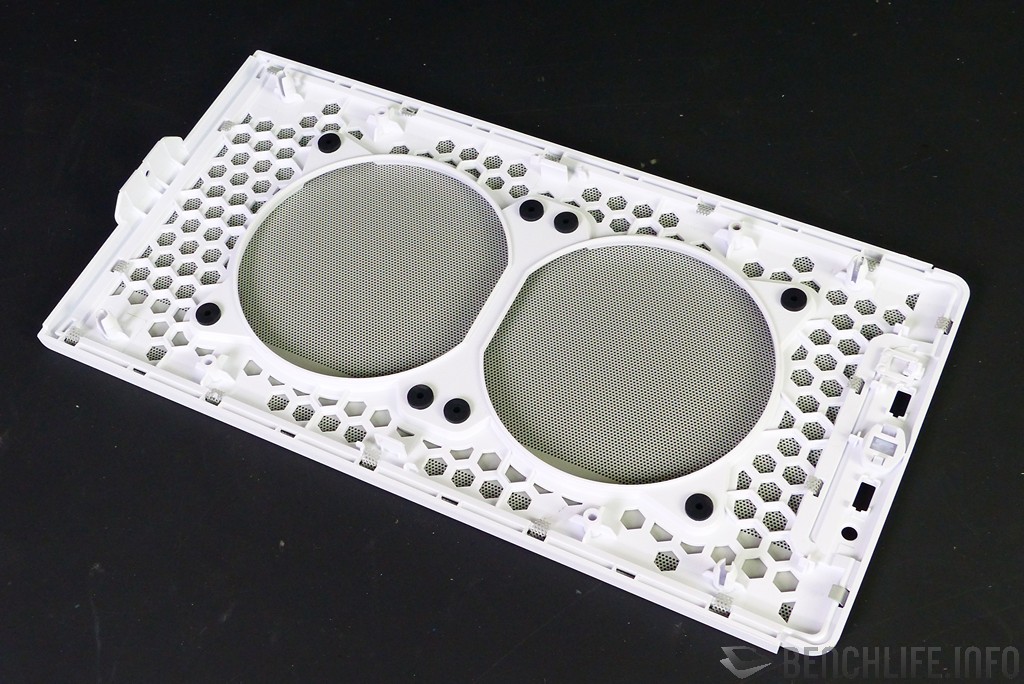

Cooler Master MasterBox NR200P top panel

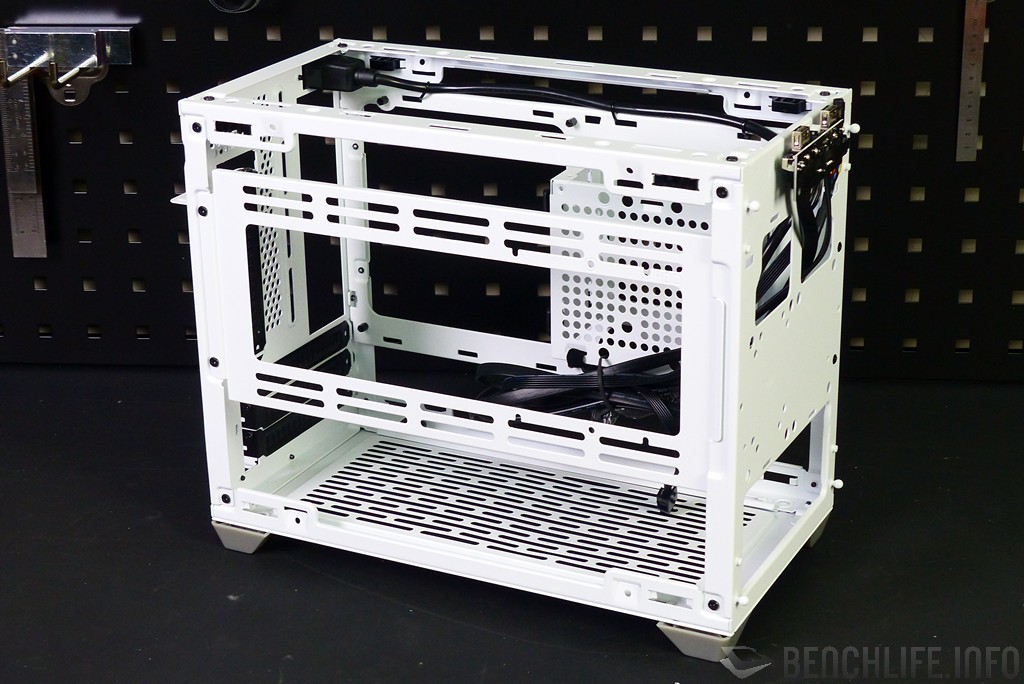

Cooler Master MasterBox NR200P all panel removed

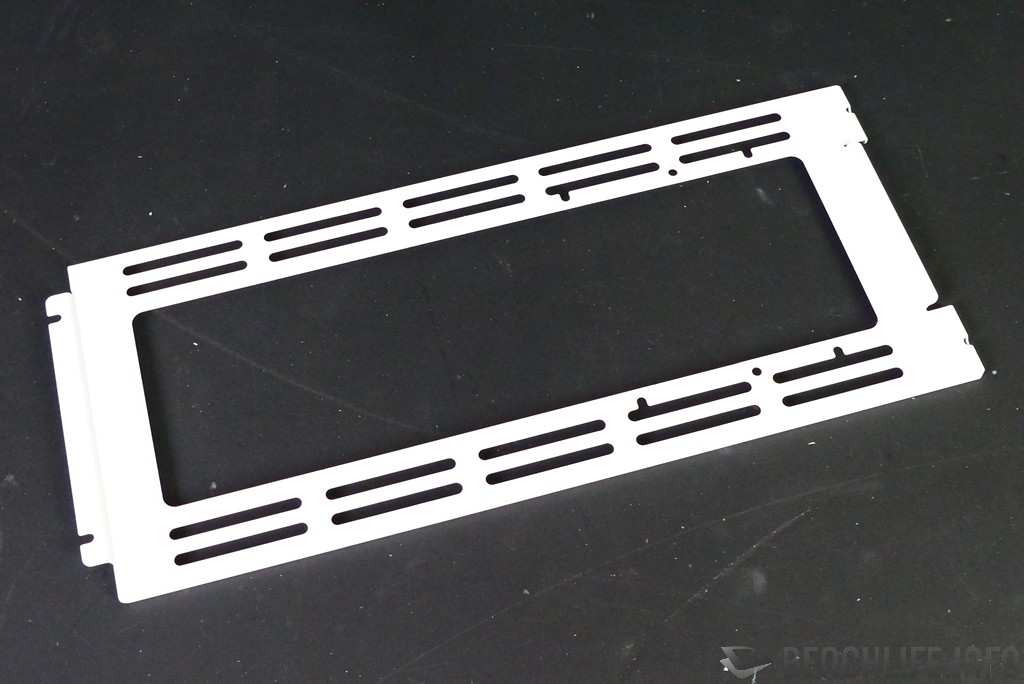

Cooler Master MasterBox NR200P radiator/3.5 HDD frame

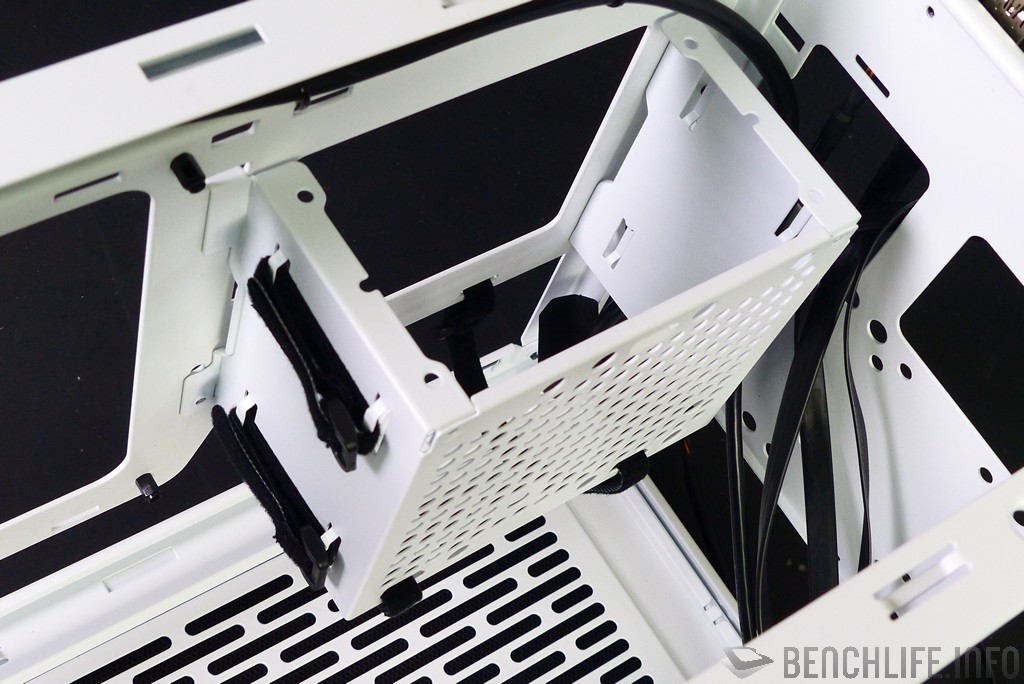

Cooler Master MasterBox NR200P PSU installation place
Cooler Master MasterBox NR200P front panel removed Cooler Master MasterBox NR200P PUMP installation place Cooler Master MasterBox NR200P top panel Cooler Master MasterBox NR200P all panel removed Cooler Master MasterBox NR200P radiator/3.5 HDD frame Cooler Master MasterBox NR200P PSU installation place

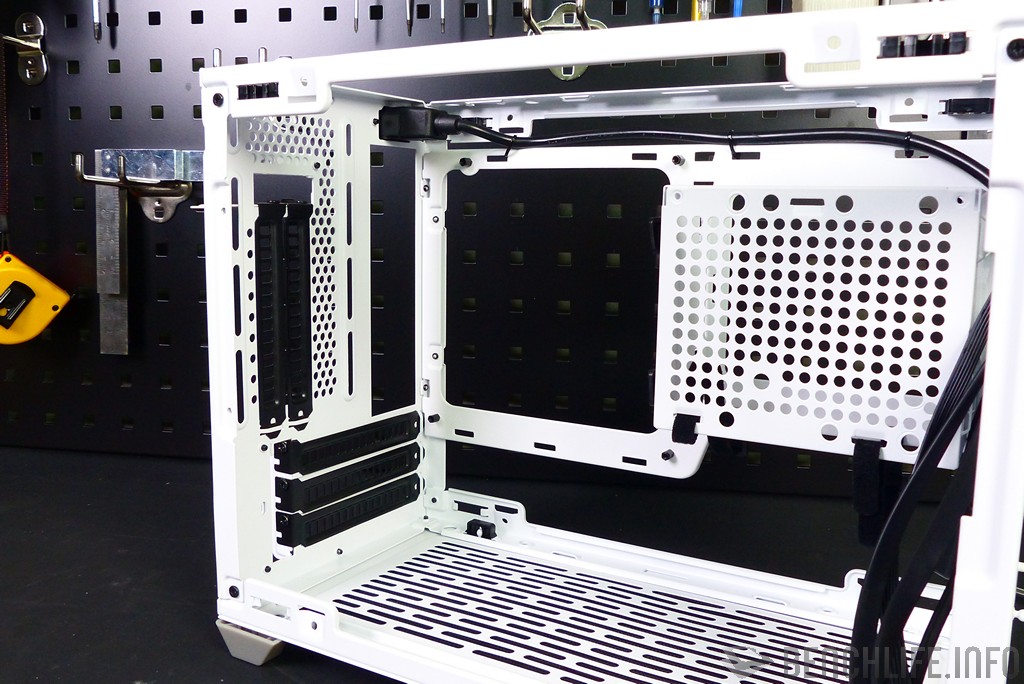

Cooler Master MasterBox NR200P motherboard installation place

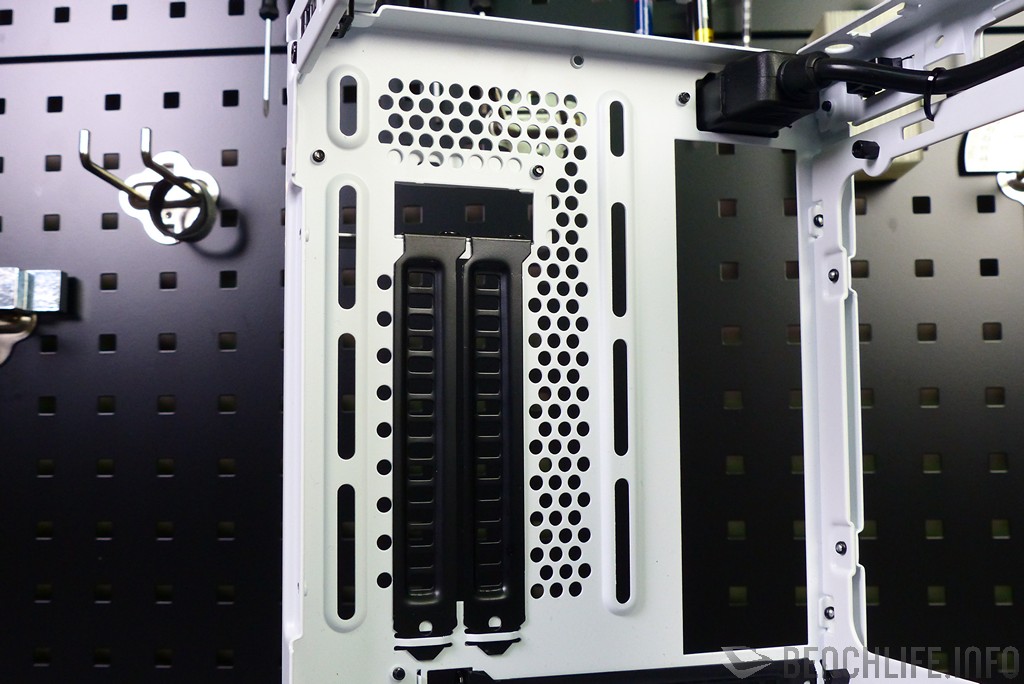

Cooler Master MasterBox NR200P graphics card vertical installation place

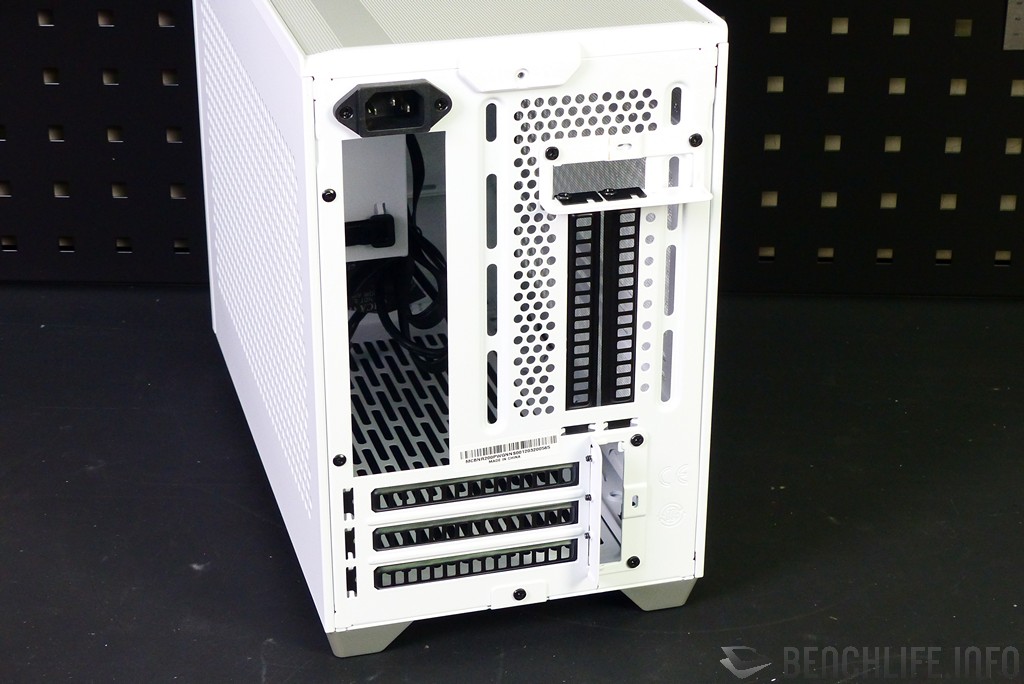

Cooler Master MasterBox NR200P back view

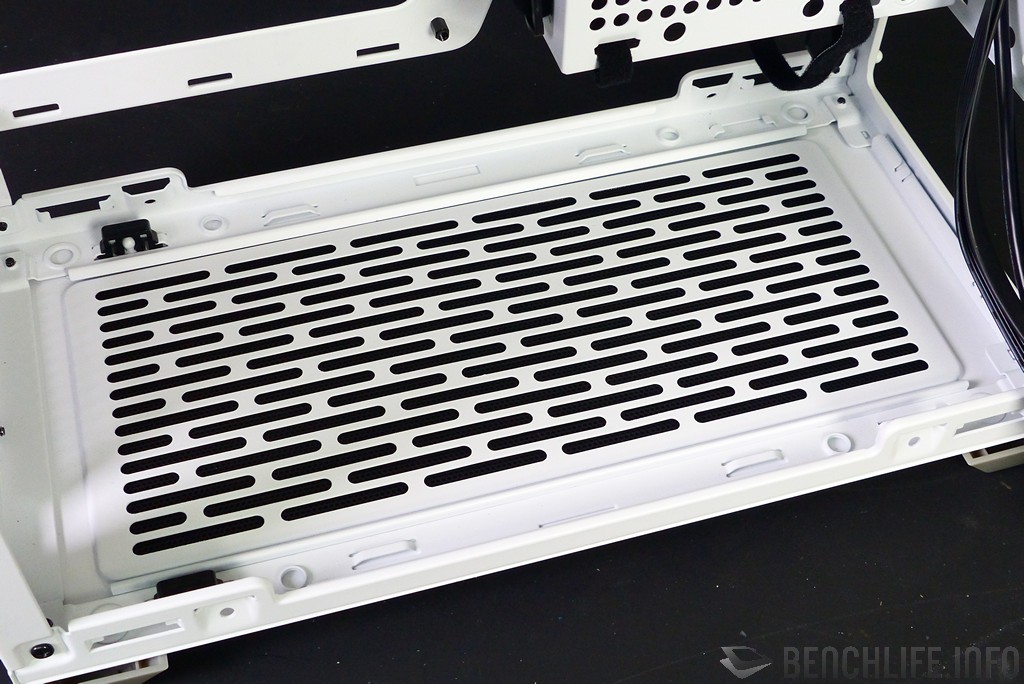

Cooler Master MasterBox NR200P bottom

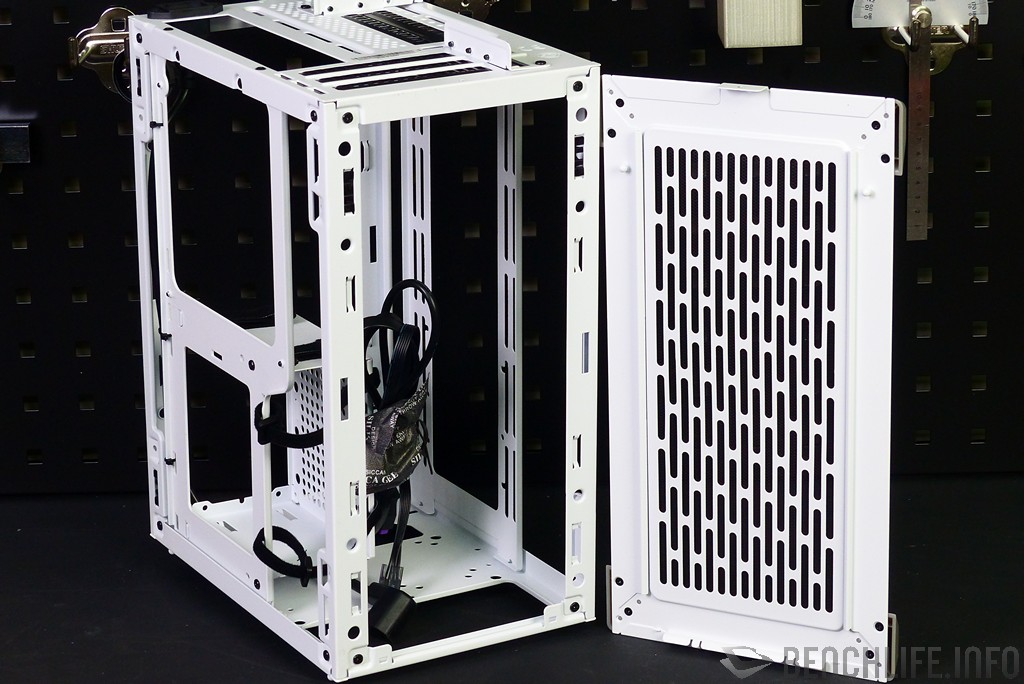

Cooler Master MasterBox NR200P bottom panel removed

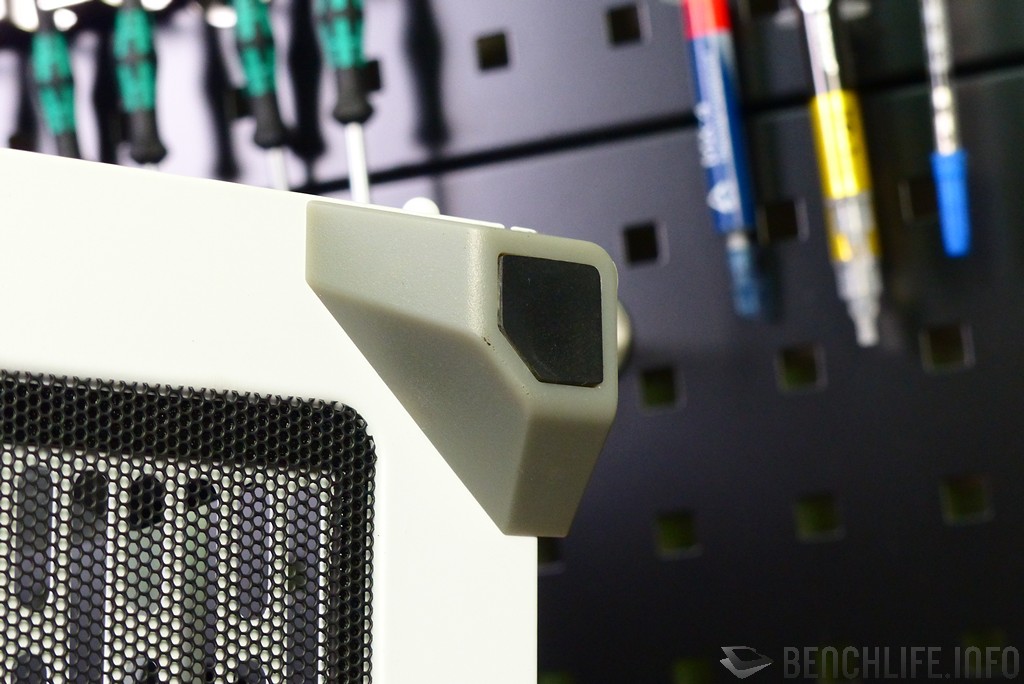

Cooler Master MasterBox NR200P feet

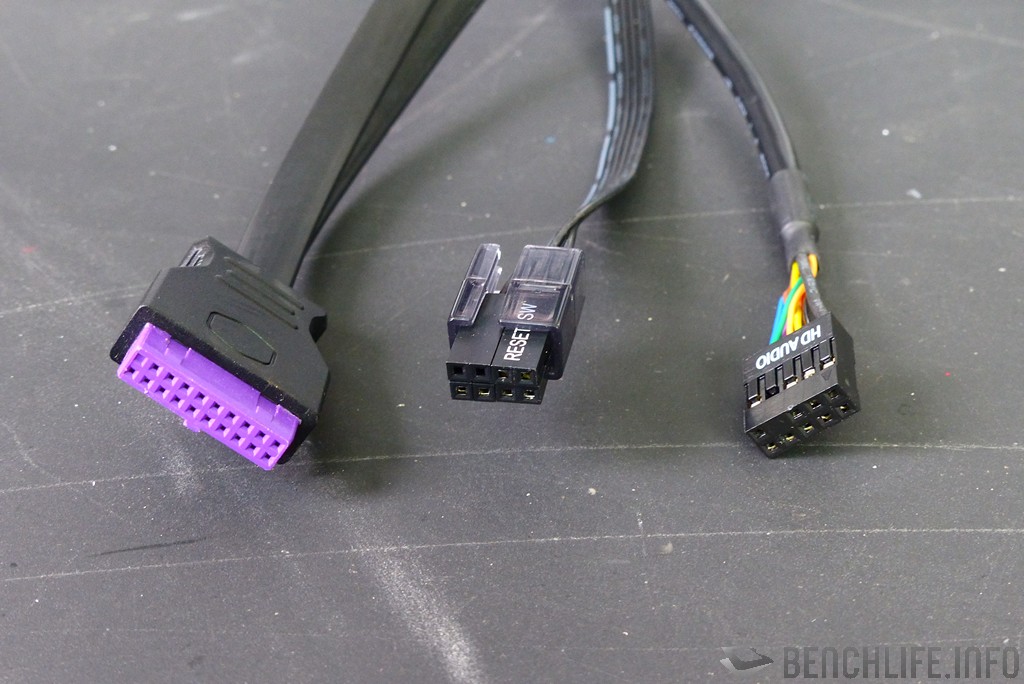

Cooler Master MasterBox NR200P front panel connectors
Cooler Master MasterBox NR200P motherboard installation place Cooler Master MasterBox NR200P graphics card vertical installation place Cooler Master MasterBox NR200P back view Cooler Master MasterBox NR200P bottom Cooler Master MasterBox NR200P bottom panel removed Cooler Master MasterBox NR200P feet Cooler Master MasterBox NR200P front panel connectors

配件包除了收納前述 2 個轉速 650 ~ 1800RPM 的 StickleFlow 120mm 風扇,額外還有 1 條風扇分接線,避免 Mini-ITX / Mini-DTX 主機板風扇插座過少或是擺放位置不易安裝。PCIe x16 riser cable 延長排線則是採用剛剛好的長度,不必額外擔心排線彎折收納的問題,只是當顯示卡垂直安裝時,原本可容納 153mm(玻璃側板)/155mm(網孔側板)的處理器散熱器安裝高度,將大幅限縮至 76mm。

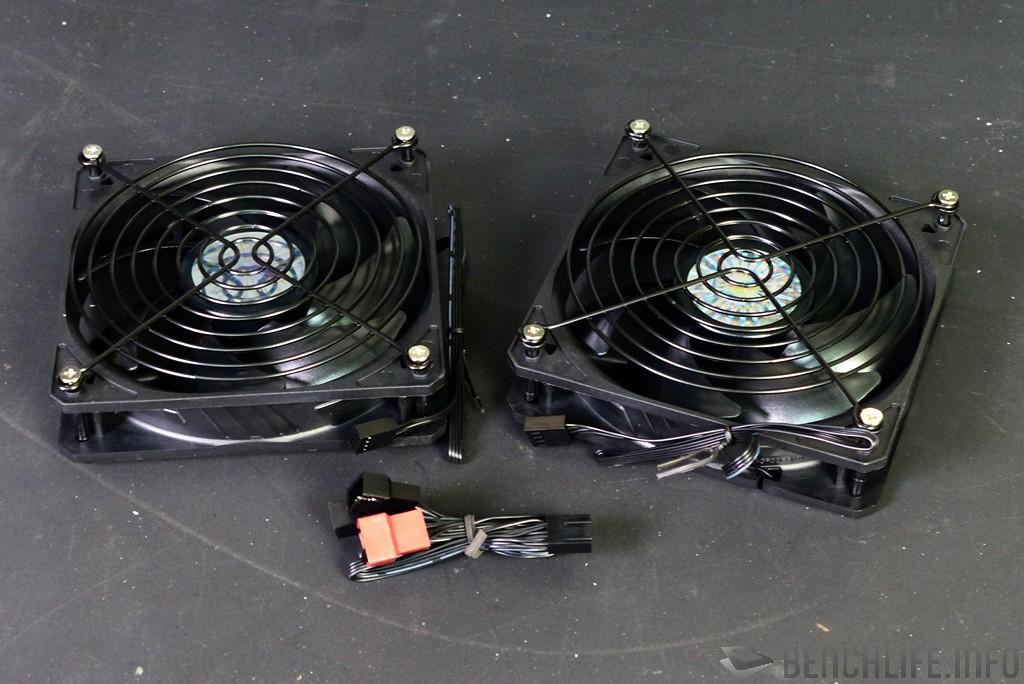

Cooler Master MasterBox NR200P 120mm fan x 2

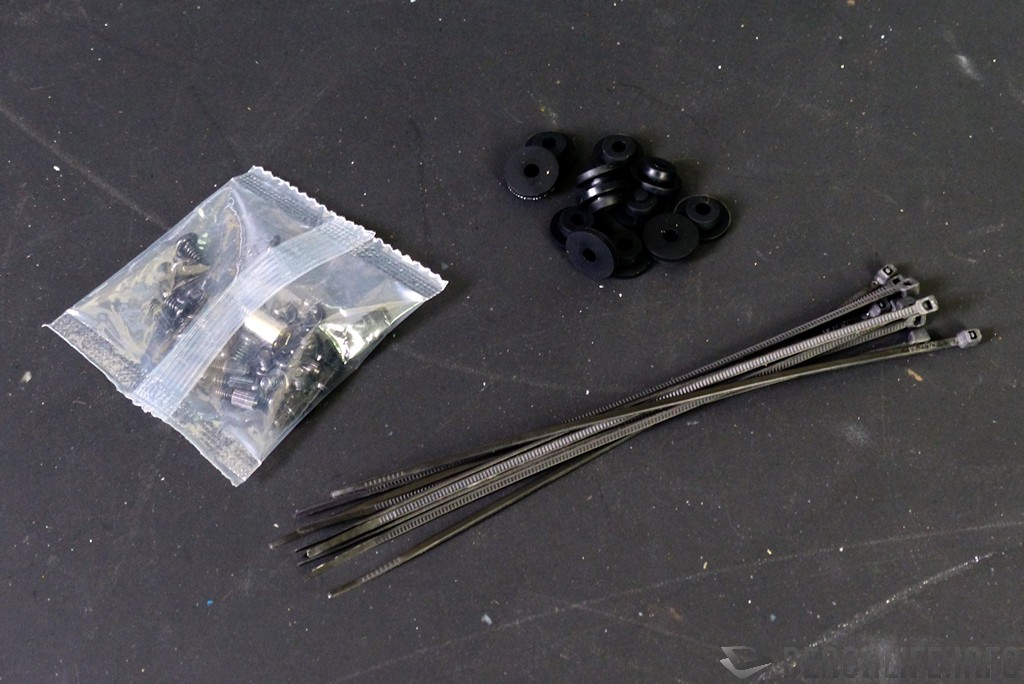

Cooler Master MasterBox NR200P screws, HDD dampers, wires

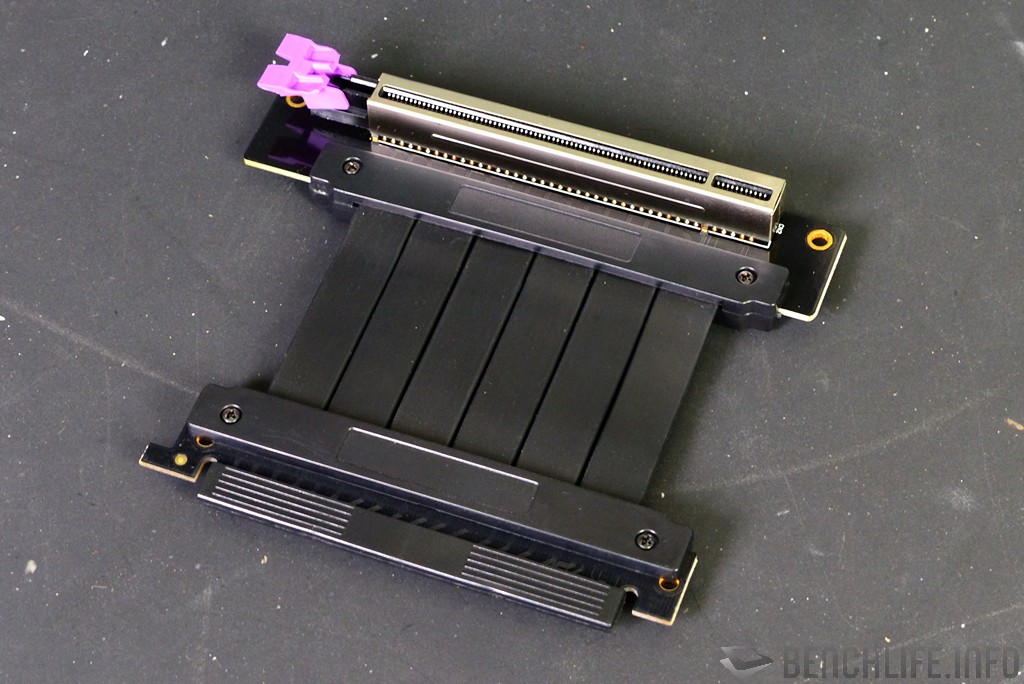

Cooler Master MasterBox NR200P PCIe x16 riser cable
Cooler Master MasterBox NR200P 120mm fan x 2 Cooler Master MasterBox NR200P screws, HDD dampers, wires Cooler Master MasterBox NR200P PCIe x16 riser cable

良好的散熱表現

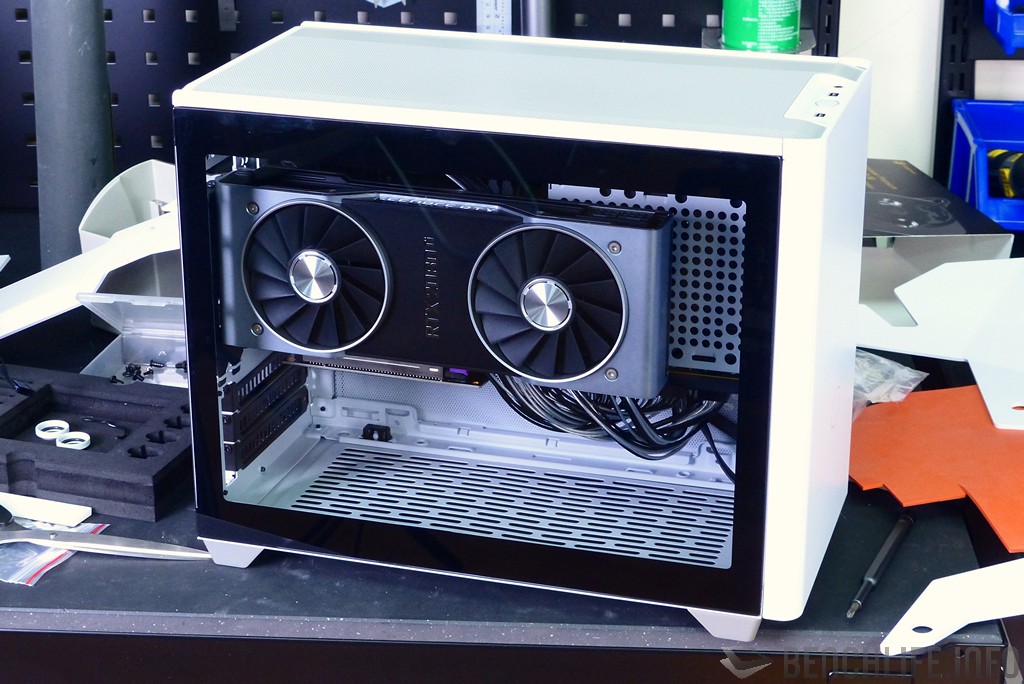

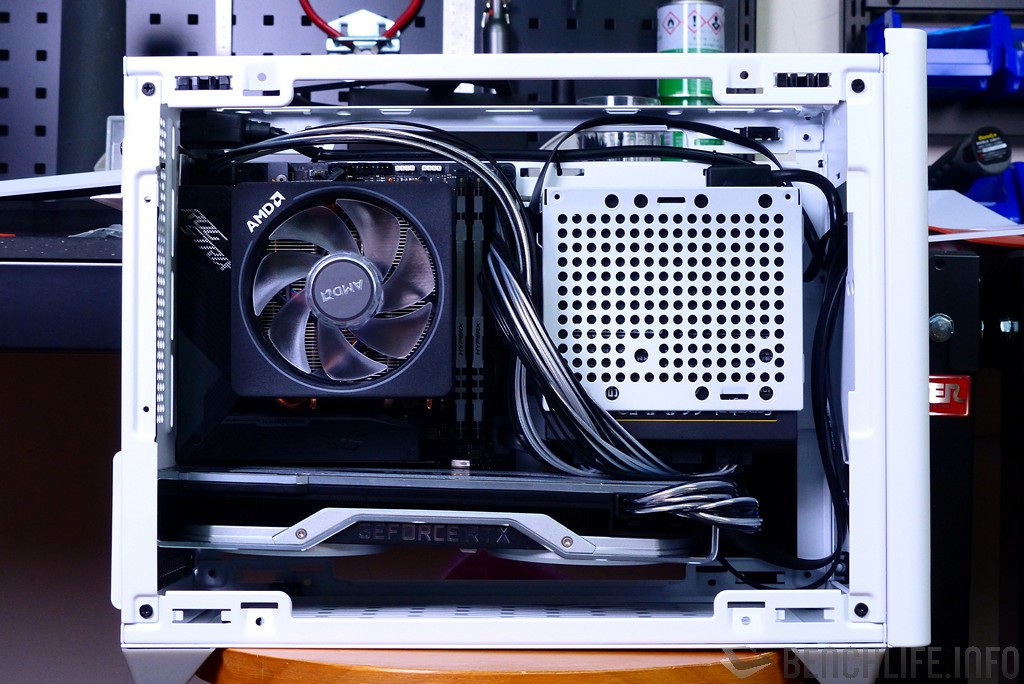

搭配測試 MasterBox NR200P 散熱效果的零組件,並沒有選擇過於特殊的產品,處理器散熱器採用盒裝版本附屬的 AMD Wraith PRISM,顯示卡則是選用雙槽厚度、267mm 的 NVIDIA GeForce RTX 2080 Ti Founders Edition。即便如此,我們還是遇到 Fractal Design ION SFX-L 650G 這款電源供應器長度的干涉問題,機殼內部市電延長線插頭略厚,影響到機殼上方其中 1 個 120mm 風扇安裝空間,只能將此風扇移至底部作為進風功能使用,原先的位置僅能另購 15mm 厚度的薄扇。

602

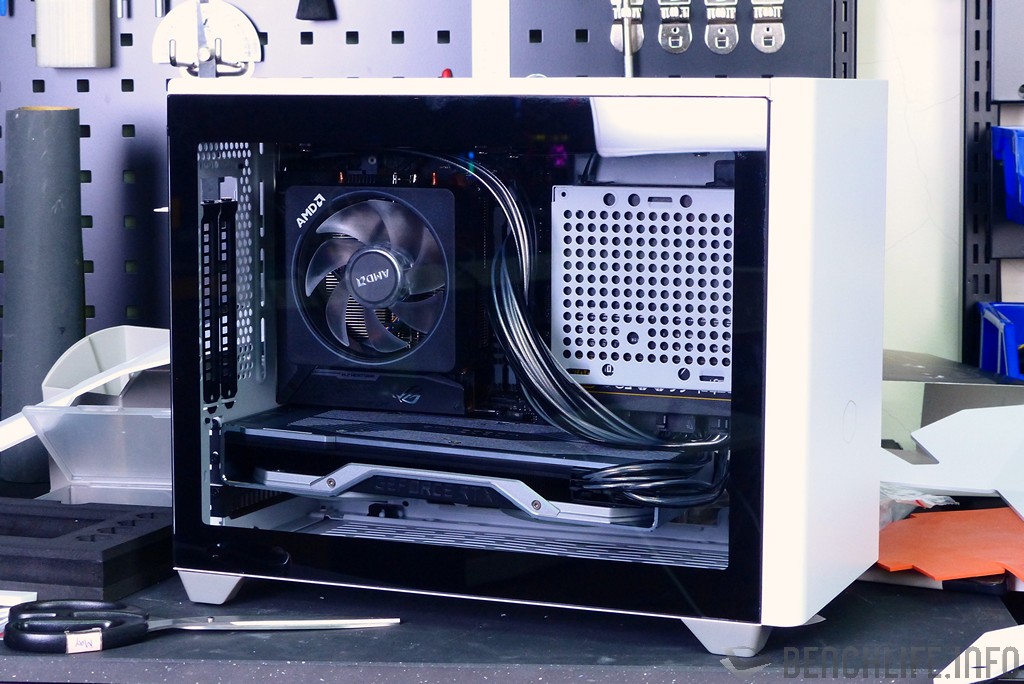

603
604
602 603 604

▼ 若是使用者安裝 SFX-L 規格的電源供應器,市電延長線插頭有可能和機殼上方其中 1 個 120mm 風扇安裝空間相互干涉。

測試平台

處理器:AMD Ryzen 7 3700X
記憶體:Kingston Fury DDR4 RGB DDR4-3466 8GB x 2
顯示卡;NVIDIA GeForce RTX 2080 Ti Founders Edition
系統碟:Team Group T-Force CARDEA II SSD 512GB
電源供應器:Fractal Design Ion SFX-L 650W Gold
模組化線材:MJ MOD
作業系統:Microsoft Windows 10 Pro 64bit 2004

上述零組件裝進 MasterBox NR200P 機殼,於室溫 26℃ 環境,處理器和顯示卡待機溫度分別為 54℃ 和 35℃。透過 OCCT Linpack 項目加重處理器負擔 10 分鐘,則處理器溫度上升至 69℃,使用 GPU 項目加重顯示卡負擔 10 分鐘則為 81℃,若改用 Power 項目同時加重兩者負擔,則雙方溫度分別為 94℃ 和 80℃。

▼ Cooler Master MasterBox NR200P 搭配上述零組件,於室溫 26℃ 的燒機溫度。

組裝途中可觀察到 MasterBox NR200P 數個小優勢,機殼板金相當地厚實,致使空機淨重就有 5.1kg,並使用鍍鋅防鏽層相較 SECC 更厚的 SGCC,含表層漆面厚度約達 1.2mm,讓 MasterBox NR200P 十分穩固,為近期少見、用料相當紮實的機殼。

前置面板 I/O 部分,音效 3.5mm 插座採用立體音、麥克風複合形式,更重要的是音效電路板與 USB 插槽分離,避免與高速數位訊號共用地線讓雜訊亂竄,前面板音效輸出能夠發揮主機板應有的實力。

▼ MasterBox NR200P 前面板的 3.5mm 類比音效插座與其它插槽分離,避免數位訊號干擾類比訊號,是設計上的小巧思。Cooler Master MasterBox NR200P front panel plug analog and digital pcb seperated

目前許多家小型工作室、家庭工廠均有推出 Mini-ITX 機殼,但消費者不易從通路當中取得,加上機殼重量重、體積大,跨海運費可能就與機殼同價,十分不划算。Cooler Master 推出 MasterBox NR200P,由於考量到零組件相容性,體積雖不比近期獨立品牌 Mini-ITX 機殼,但好處是容易取得,更擁有多樣化的安裝方式,於體積和相容性之間取得不錯的平衡點。
