採用 Z690 晶片組 ATX 尺寸支援 DDR5 記憶體,是目前平價的選擇之一。

中階定位的 MAG Z690 Tomahawk WiFi 市場參考價格約 7,890 元,它同時有一款雙生板 MAG Z690 Tomahawk WiFi DDR4,價格部份便宜了 900 元左右。儘管成本受到疫情影響而上揚,MSI 還是盡可能合宜堆砌用料,呈現出中階主打產品應有的樣貌。

MAG Z690 Tomahawk WiFi 設計配置

和前一代相比,MAG Z690 Tomahawk WiFi 散熱片換了個樣式,同時也拿掉晶片組周圍的 RGB 燈光效果。不過晶片組與 M.2 的散熱片,看器來更有一體式設計感覺,所以總和而言中規中矩。儘管如此,MSI 在 ATX 尺寸 6 層印刷電路板基礎上,堆砌出 16 + 1 + 1 相 Duet Rail 處理器供電迴路,以滿足 Alder Lake-S 大小核心所需電力。

相較於前代 14 + 2 + 1 相設計,MSI 同時間也將 DrMOS,也就是功率級由 60A 提升到 70A 規格用料,而電源輸入端也連動改成 8 + 8pin 配置。至於樣式改變的散熱片,2 塊之間還是各自獨立沒有熱導管,與熱源元件接觸面則維持採用 7W/mK 導熱墊。不過靠近 I/O 背板這一端,仍然加大尺寸衍生成為遮罩形式,確保關鍵部位擁有足夠的被動散熱能力。

至於 4 組 DDR5 記憶體插槽,結合 SMT 焊接與 Memory Boost 最佳化等設計,表定超頻時脈最高可達 DDR5-6400+。這是指在 2 條 1 Rank 模組的條件下,如果用 32GB 之類 2 Rank 大容量模組,那麼超頻時脈會限縮至 DDR5-5400+。至於 4 組插槽全部插滿時,無論模組屬於 1 或 2 Rank 形式,現行支援時脈是只能到 DDR5-4000+。

裝機時一些必要的附加配置,MAG Z690 Tomahawk WiFi 在數量方面沒什麼不同,和前代相較頂多是擺放位置有些異動。總計 8 組 4pin 風扇插座,處理器、系統風扇全數囊括在內,其餘如 EZ Debug LED、調試控制器等如舊。燈光效果相關則有 EZ LED 開關、RGB LED(4pin)與 3 組 RAINBOW LED 插座,讓使用者建構系統散熱、把玩燈效。

由於是中階定位,MSI 將儲存介面適當的最大化,總計提供 6 組 SATA 與 4 組 M.2。所有 M.2 插槽皆配備散熱片,儘管都沒有散熱底板,但其中的 M2_1 / 4 加入 EZ M.2 Clip 模組免螺絲固定設計。另外像散熱片上預黏的導熱墊,在模組螺絲固定相對應位置都做了開口,以免導熱墊受到擠壓而無法如實貼合模組,這些小細節處理很到位。

組裝時留意到,僅 M2_1 / 2 / 4 支援至 PCIe 4.0,而 M2_3 / 4 同時也能用 SATA 模組。MSI 並未將 Z690 晶片組的 PCIe 4.0 通道全數用盡,另外也由於 SATA 數量充裕,因此和 M2_3 / 4 之間並沒有衝突限制。而 PCIe 插槽方面,PCI_E1 由處理器供應 PCIe 5.0 通道,其餘都是從 Z690 拉出 PCIe 3.0,而且只有 PCIE_E3(x16 形式)通道配置為 x4,其他不分插槽形式全為 x1。

MAG Z690 Tomahawk WiFi 的 I/O 背板乍看之下,和前代 MAG Z590 Tomahawk WiFi 如出一轍,僅 2 組 USB 配置不同。它拉出了 1 埠 USB 3.2 Gen 2×2、3 埠 USB 3.2 Gen、2 埠 USB 3.2 Gen 1,2 埠 USB 2.0(其一與擴充埠都是經過 Genesys Logic GL850G 集線器晶片),機殼前置擴充埠能再拉出 1 埠 USB 3.2 Gen 2、2 埠 USB 3.2 Gen 1、4 埠 USB 2.0。

Z690 晶片組有 10 埠 USB 3.2 可彈性配置,MAG Z690 Tomahawk WiFi 全數用光並未再經過集線器晶片,另外是機殼前置擴充埠 USB 3.2 部分,還搭配 ASMedia ASM1464 中繼器來確保信號品質。其他部分就和前代相仿,Intel I225-V 乙太網路控制器搭配 Intel Wi-Fi 6E AX210 無線網路模組,而 Audio Boost 5 音效迴路也是用 Realtek ALC4080 編解碼器,至於內顯輸出為 DisplayPort 1.4 和 HDMI 2.1。

MAG Z690 Tomahawk WiFi UEFI BIOS、軟體

至於在 UEFI BIOS 部分,MSI 向來不會因產品定位而有差別待遇,只在相同基礎操作介面與功能性上,調整主畫面的產品系列代表圖像。MAG Z690 Tomahawk WiFi 自然也允許自由控制器 P-Core 與 E-Core,它同時附帶 Legacy Game Compatibility Mode 選項,另外像處理器與記憶體的超頻選項,都是一脈相承盡可能完整提供給使用者。

附加軟體同理,今年度新品都轉向新設計的 MSI Center,把過去分散各自獨立軟體集中成單一介面。預設包含硬體狀態監控介面,以及新安裝作業系統之後,透過相當便利的 Live Update 功能,可以自動化快速下載安裝驅動程式。至於在功能集內,還有 LAN Manager、Mystic Light、Speed Up、Super Charger 等模組化功能項目,可以視需求來下載安裝使用。

MAG Z690 Tomahawk WiFi 性能實測體驗

性能實測體驗階段,搭配 Intel Core i9-12900K 處理器和 MSI MEG CoreLiquid S360 水冷散熱器進行,在 UEFI BIOS 內選擇相對應的散熱器類型(供電等條件火力全開)。另外還經由 Intel XTU 進行倍頻最佳化,基於同顆處理器與其體質等因素,P-Core 單個核心運作 5.2GHz、3 個起 5.0GHz,E-Core 則一律為 4.0GHz 設置,所得結果如下列。

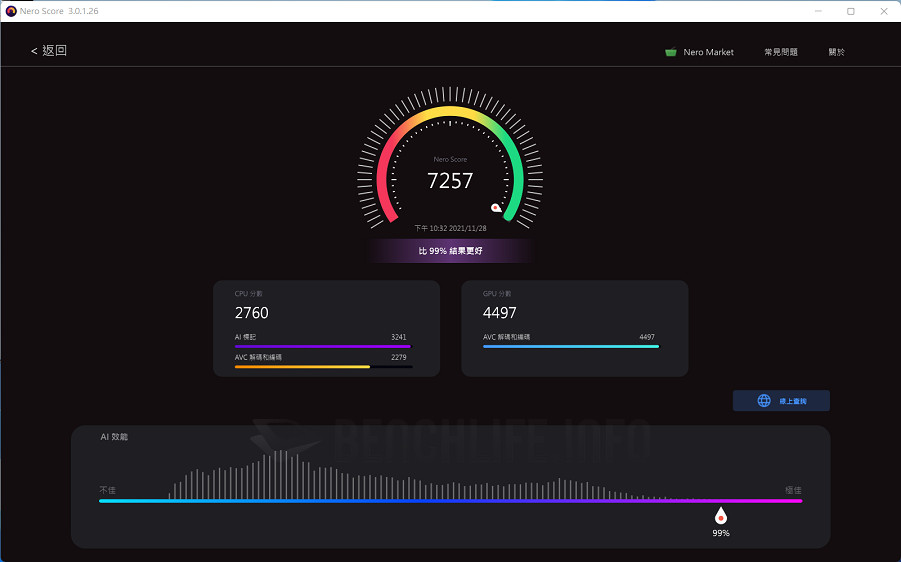

MSI MAG Z690 Tomahawk WiFi - Benchmark (6)

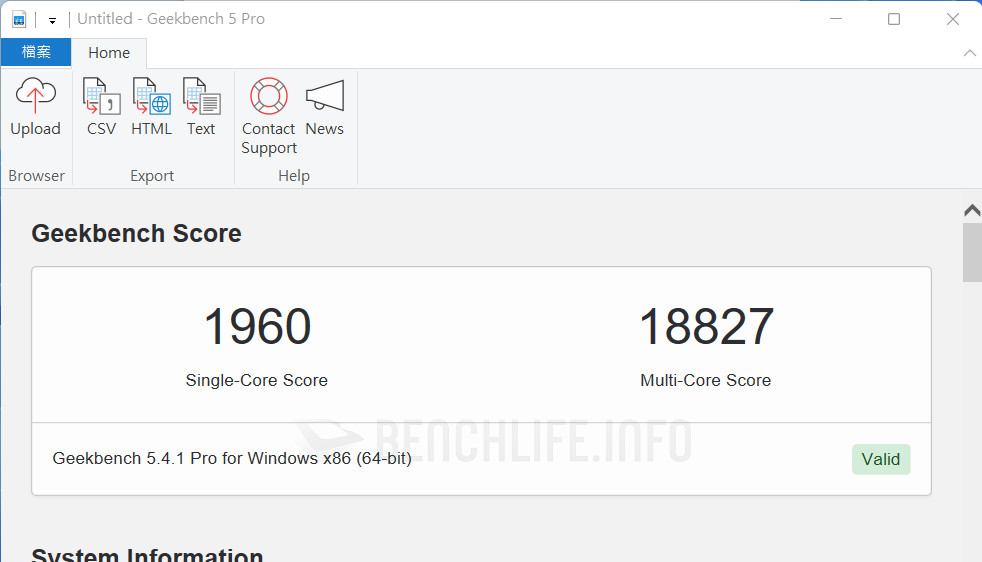

MSI MAG Z690 Tomahawk WiFi - Benchmark (5)

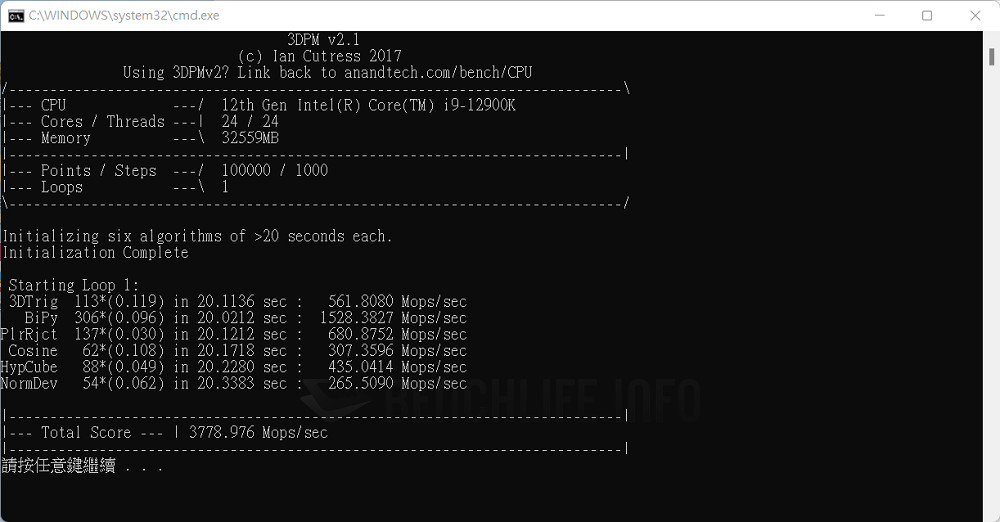

MSI MAG Z690 Tomahawk WiFi - Benchmark (17)

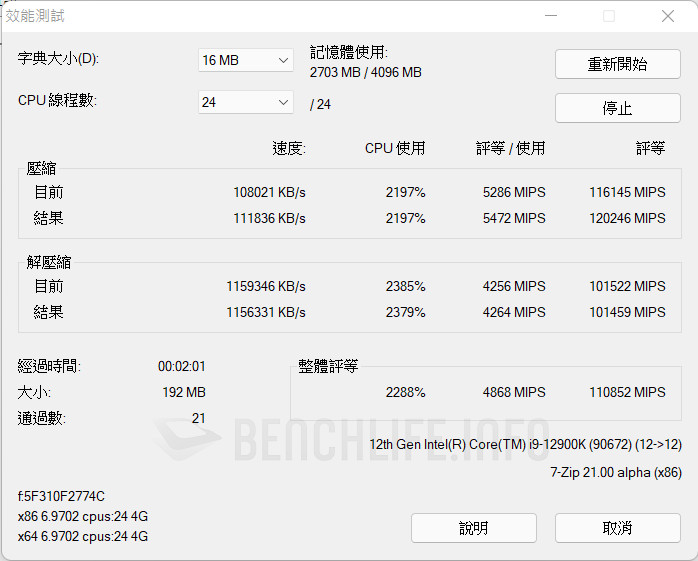

MSI MAG Z690 Tomahawk WiFi - Benchmark (18)

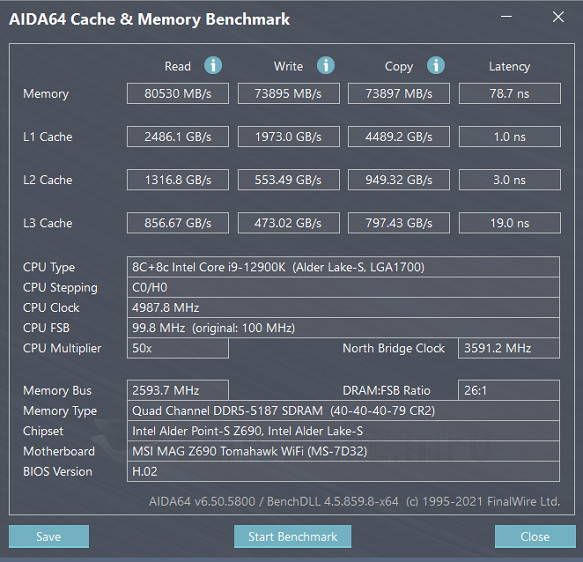

MSI MAG Z690 Tomahawk WiFi - Benchmark (19)

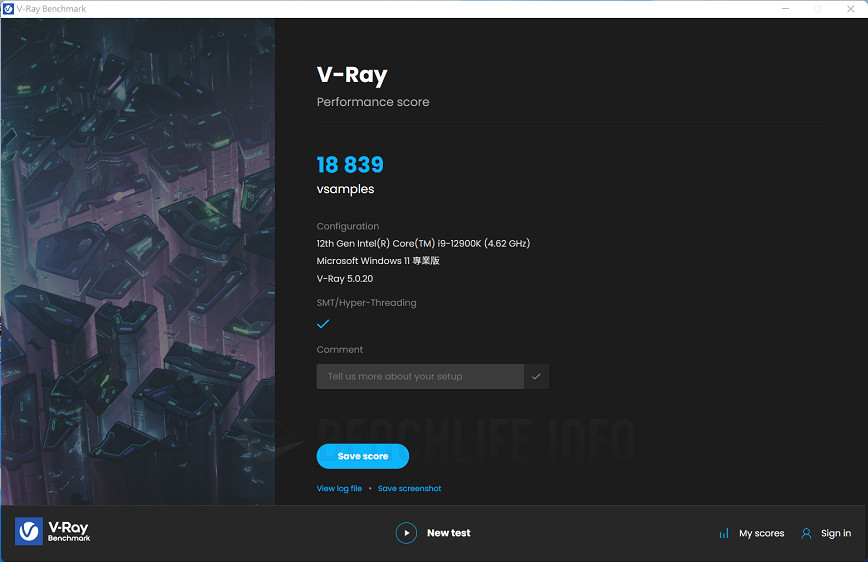

MSI MAG Z690 Tomahawk WiFi - Benchmark (11)

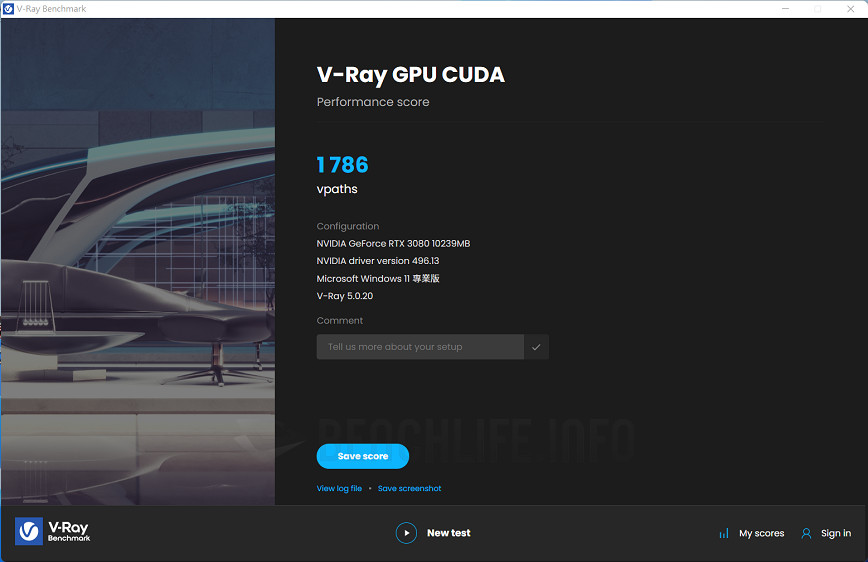

MSI MAG Z690 Tomahawk WiFi - Benchmark (9)

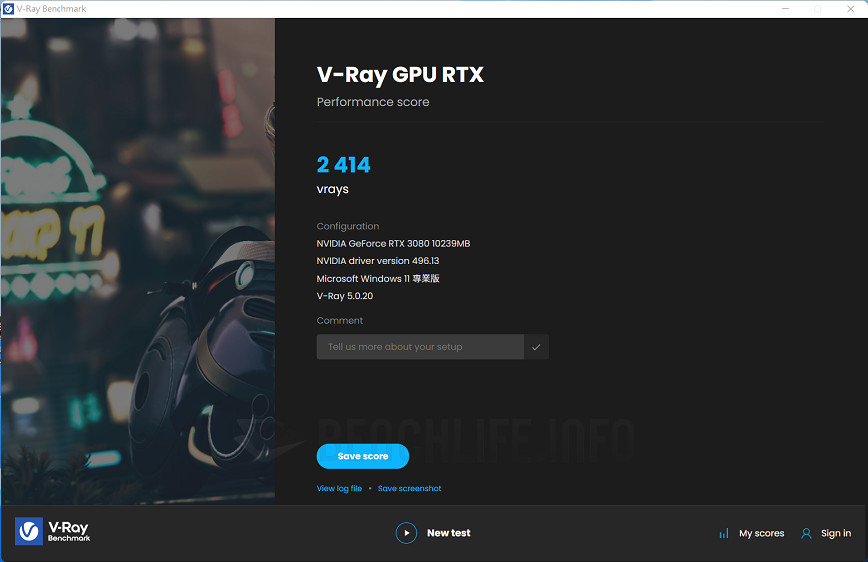

MSI MAG Z690 Tomahawk WiFi - Benchmark (10)

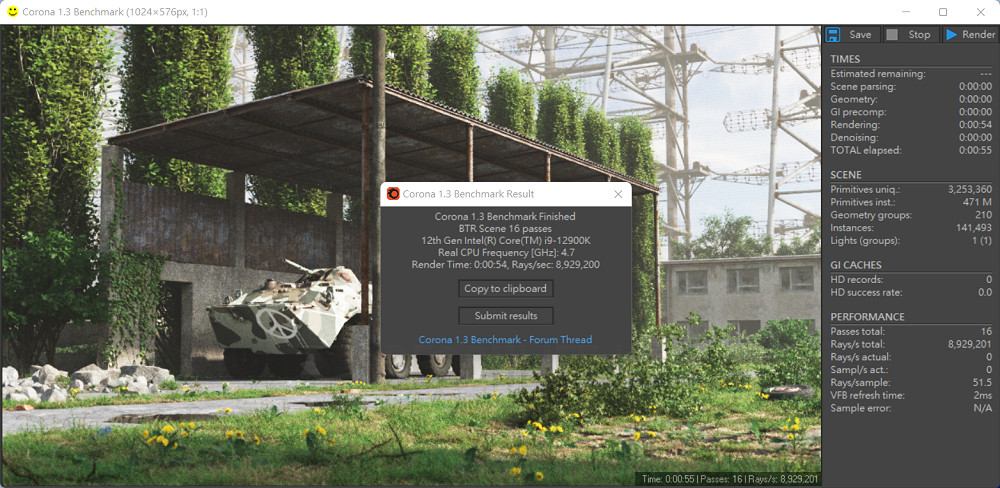

MSI MAG Z690 Tomahawk WiFi - Benchmark (2)

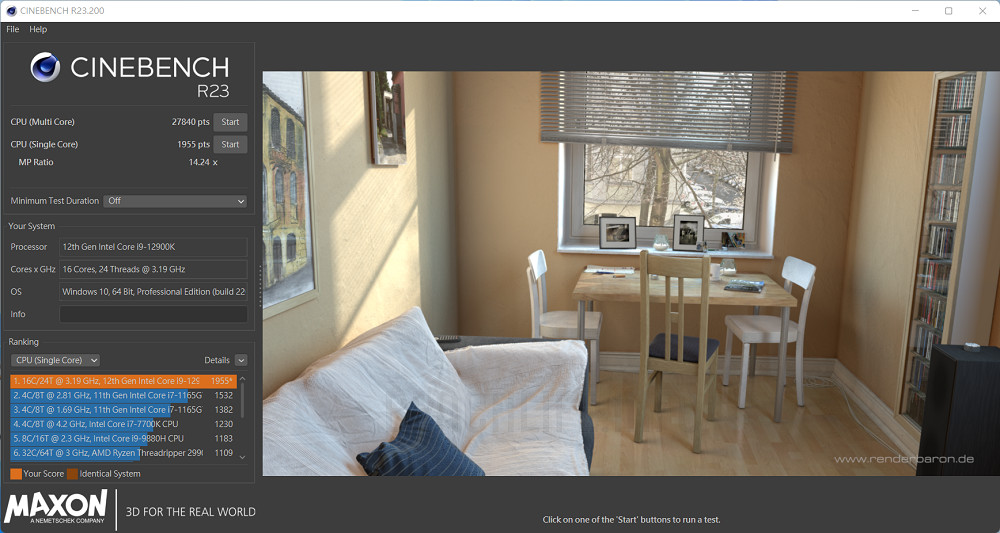

MSI MAG Z690 Tomahawk WiFi - Benchmark (1)

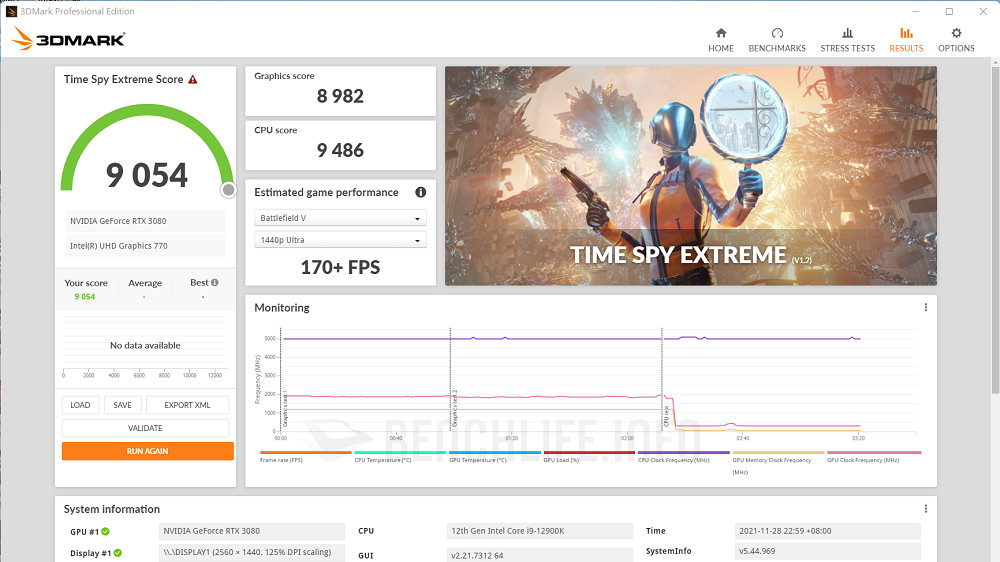

MSI MAG Z690 Tomahawk WiFi - Benchmark (16)

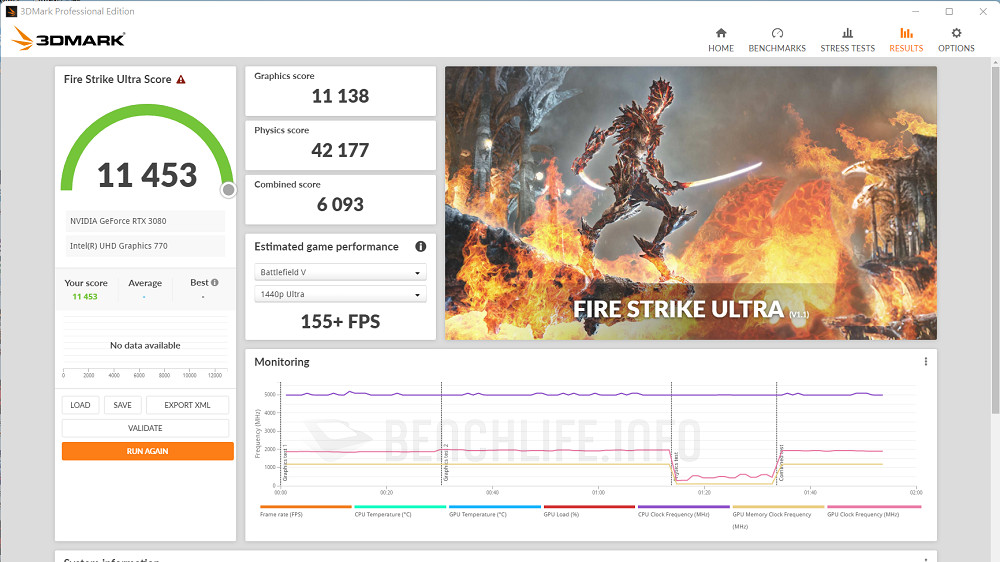

MSI MAG Z690 Tomahawk WiFi - Benchmark (14)

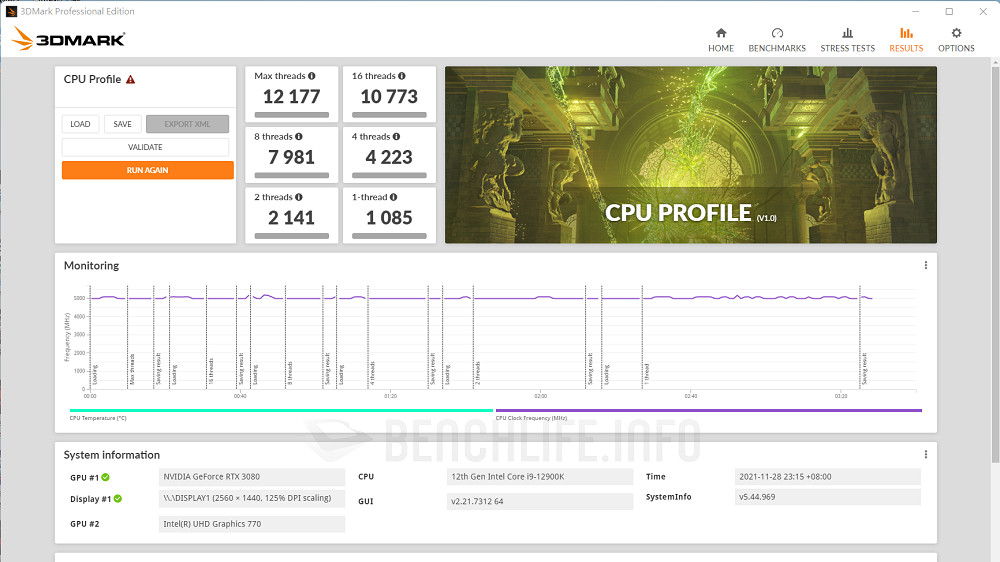

MSI MAG Z690 Tomahawk WiFi - Benchmark (13)

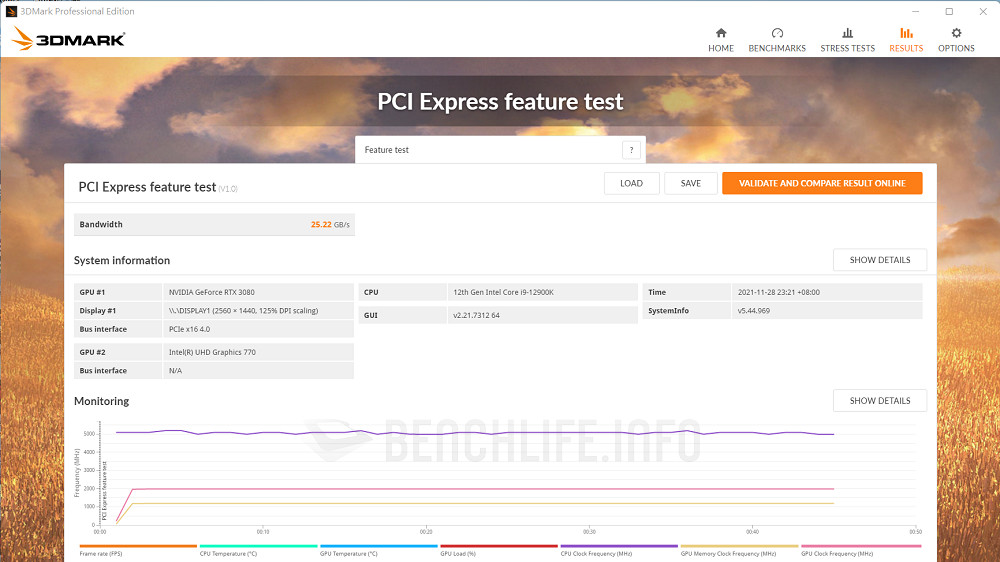

MSI MAG Z690 Tomahawk WiFi - Benchmark (15)

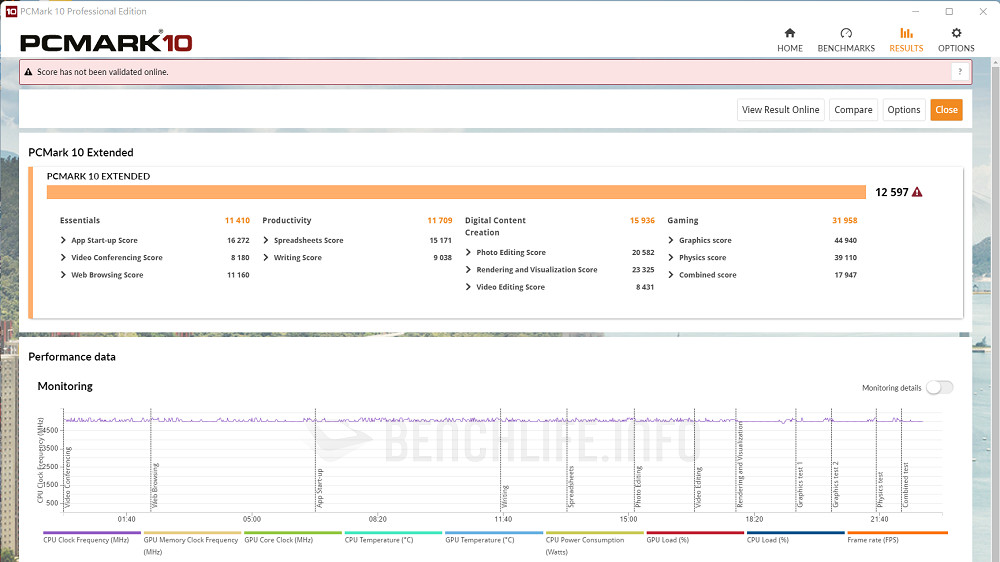

MSI MAG Z690 Tomahawk WiFi - Benchmark (8)

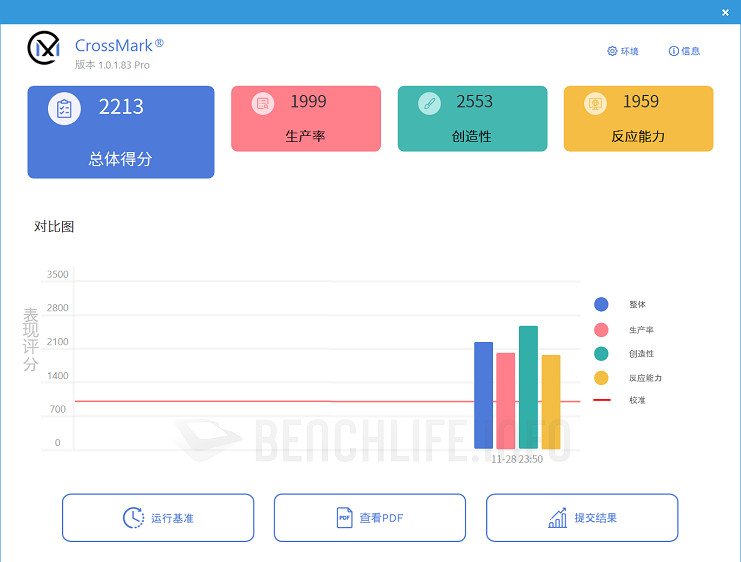

MSI MAG Z690 Tomahawk WiFi - Benchmark (4)

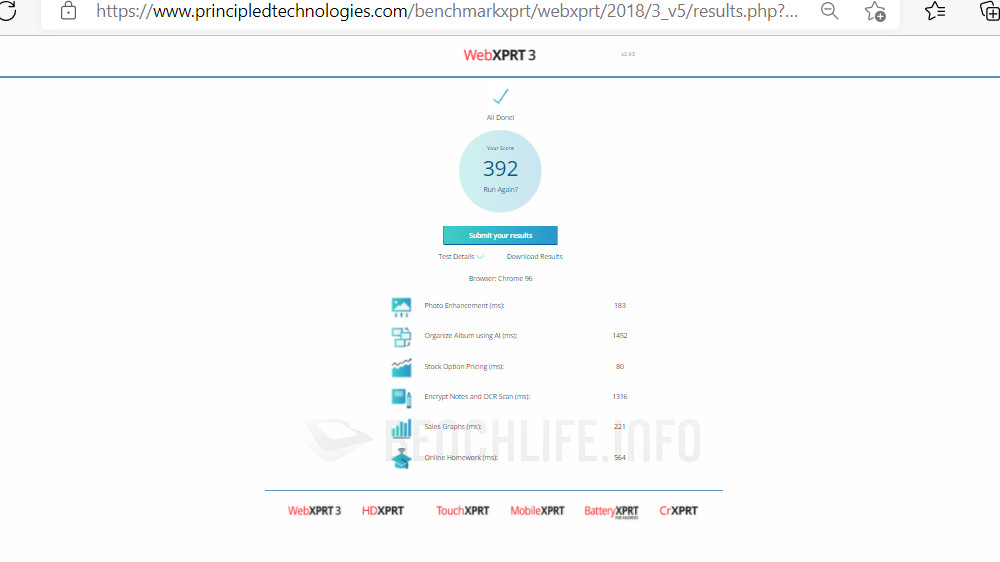

MSI MAG Z690 Tomahawk WiFi - Benchmark (12)

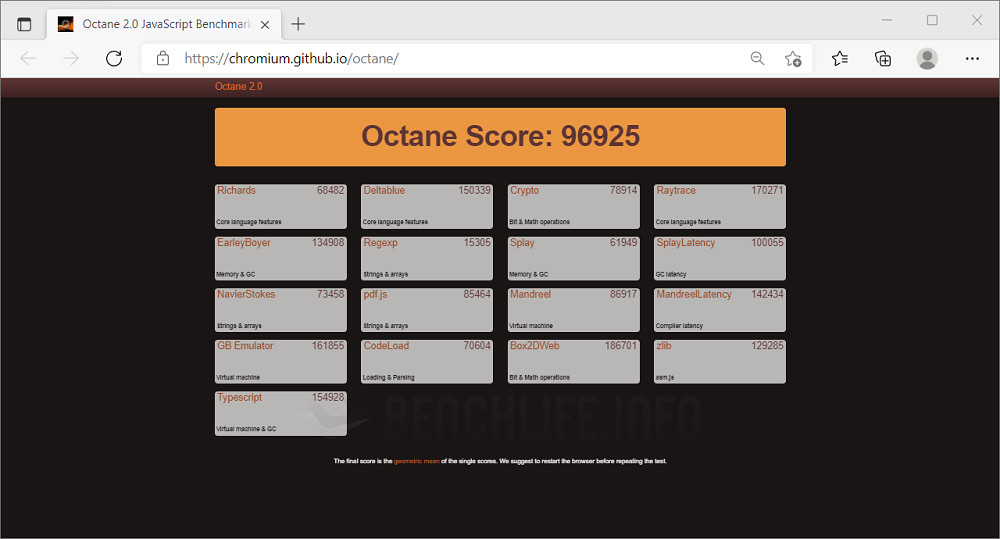

MSI MAG Z690 Tomahawk WiFi - Benchmark (7)
MSI MAG Z690 Tomahawk WiFi - Benchmark (6) MSI MAG Z690 Tomahawk WiFi - Benchmark (5) MSI MAG Z690 Tomahawk WiFi - Benchmark (17) MSI MAG Z690 Tomahawk WiFi - Benchmark (18) MSI MAG Z690 Tomahawk WiFi - Benchmark (19) MSI MAG Z690 Tomahawk WiFi - Benchmark (11) MSI MAG Z690 Tomahawk WiFi - Benchmark (9) MSI MAG Z690 Tomahawk WiFi - Benchmark (10) MSI MAG Z690 Tomahawk WiFi - Benchmark (2) MSI MAG Z690 Tomahawk WiFi - Benchmark (1) MSI MAG Z690 Tomahawk WiFi - Benchmark (16) MSI MAG Z690 Tomahawk WiFi - Benchmark (14) MSI MAG Z690 Tomahawk WiFi - Benchmark (13) MSI MAG Z690 Tomahawk WiFi - Benchmark (15) MSI MAG Z690 Tomahawk WiFi - Benchmark (8) MSI MAG Z690 Tomahawk WiFi - Benchmark (4) MSI MAG Z690 Tomahawk WiFi - Benchmark (12) MSI MAG Z690 Tomahawk WiFi - Benchmark (7)

測試平台

MAG Z690 Tomahawk WiFi 在 MSI 所規劃中階定位裡,以往屬於價位不高的經濟選項,今年因為成本輪番漲了又漲,現在要價也來到 7,890 元。這雖然讓人無奈,但是比它更便宜的選項也不多了,至少現階段看來是如此。MSI 仍然試圖讓它擁有新面貌,除了不再會製造些微的光害之外,應有功能性與所該達到格局並未被打折扣,它依舊是合宜的裝機安全牌。
