AMD 平台 2 DIMM 超頻板，MSI MEG X870E Unify-X Max 開箱動手玩

MSI 最近這波 Max、Evo 系列主機板新品，MEG X870E Unify-X Max 大概會是最吸睛一款，身為 Unify-X 系列又採用 X870E 晶片組，補上自家 AMD 產品線的最後一塊拼圖。

高階、旗艦 MEG 系列新成員 MEG X870E Unify-X Max，就結構設計、用料和附加元素而言，較常見中階產品線 MPG 系列來得完備。它包含更好的 VRM 散熱、2 DIMM 記憶體強化、雙 BIOS 切換、配備金屬強化背板等，更提供 Tuning controller 這項配件。

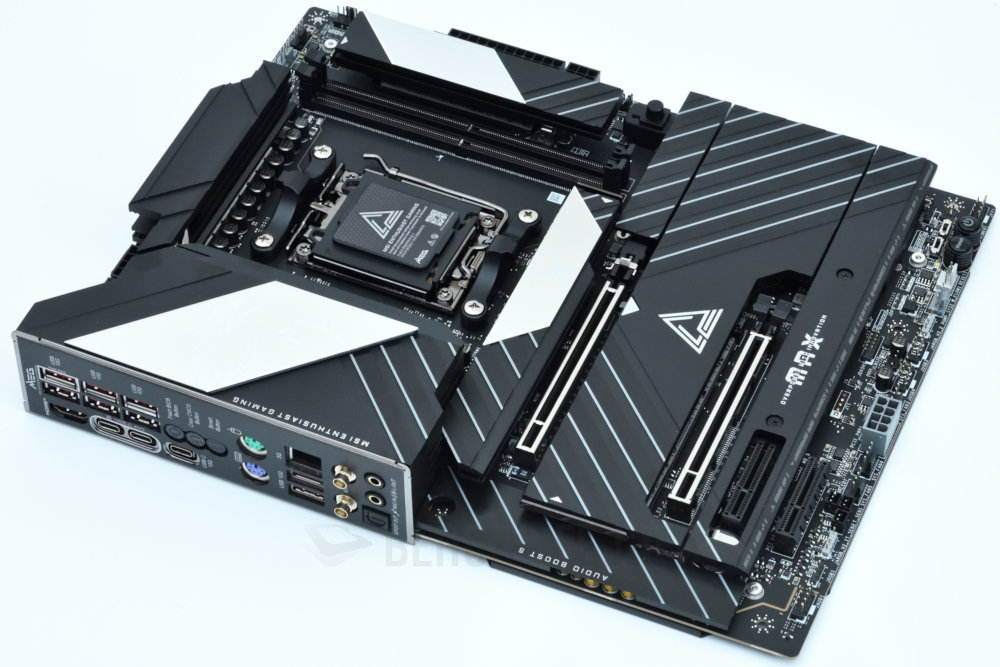

MEG X870E Unify-X Max 設計配置

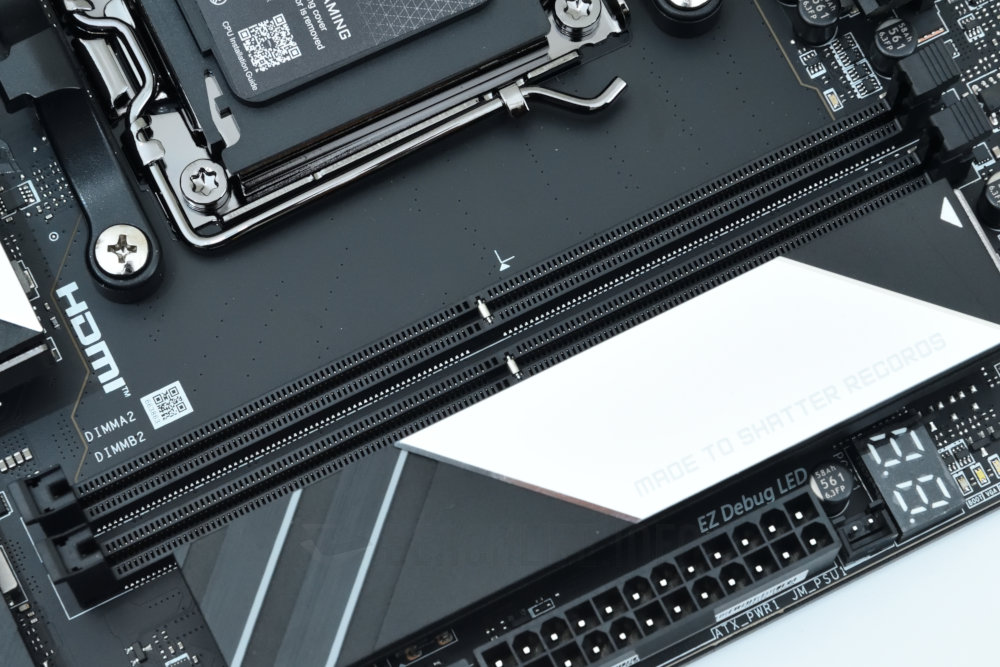

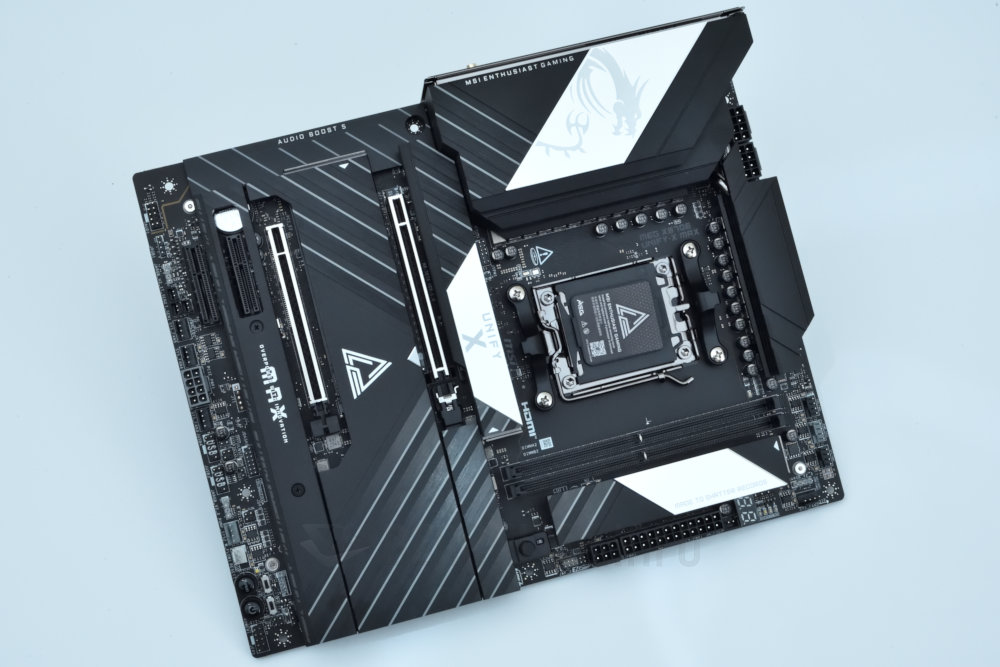

MEG X870E Unify-X Max 最顯眼之處，莫過於只有 2 組記憶體插槽，設計概念更為聚焦在超頻可玩性。早年的 Unify 系列又可稱為零光害產品，重出江湖進化為 Unify-X 系列，MSI 在 I/O 遮罩加入有限的 RGB 燈光效果，並不會像阿龍圖騰那樣光亮、浮誇。

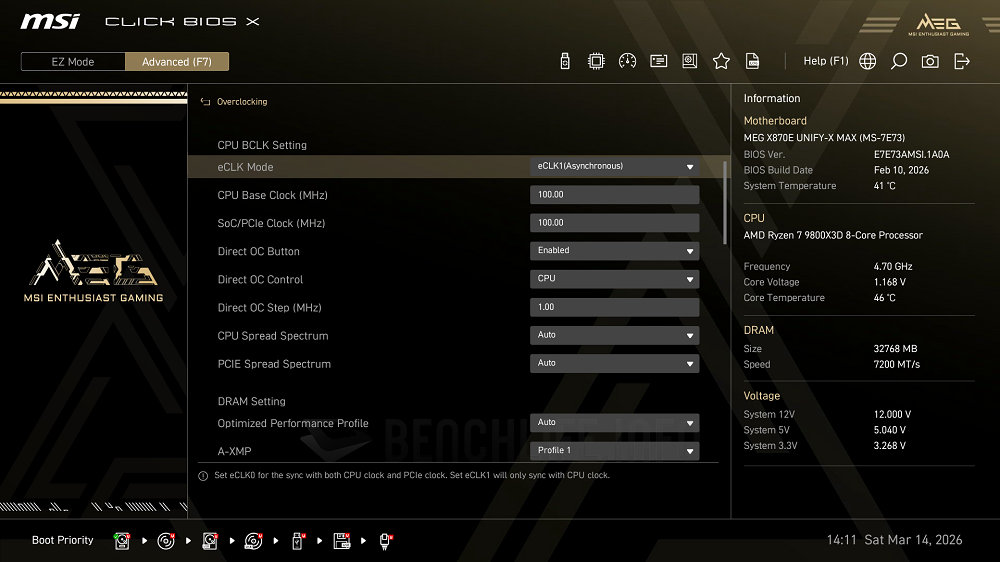

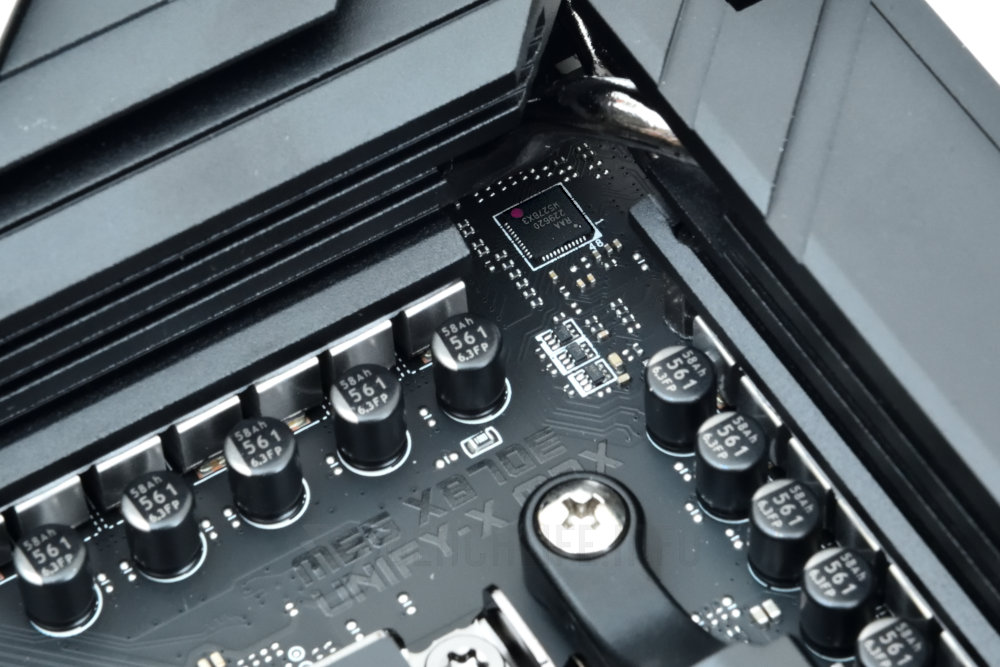

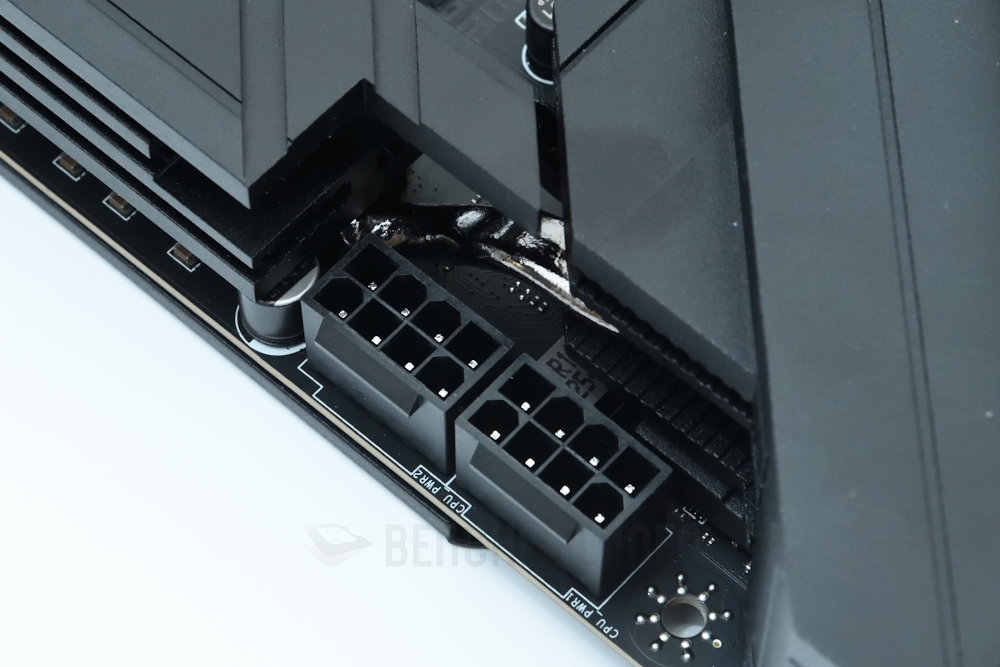

電路設計植基於 8 層印刷電路板，處理器供電迴路採用 Duet Rail Power System 設計，18 + 2 + 1 相特別是在 Vcore 迴路，使用 110A 規格功率級元件。Max 系列要點之一，是具備 OC Engine 與 Direct OC 跳線器等元素，想玩超頻得以獨立控制 BCLK 時脈。

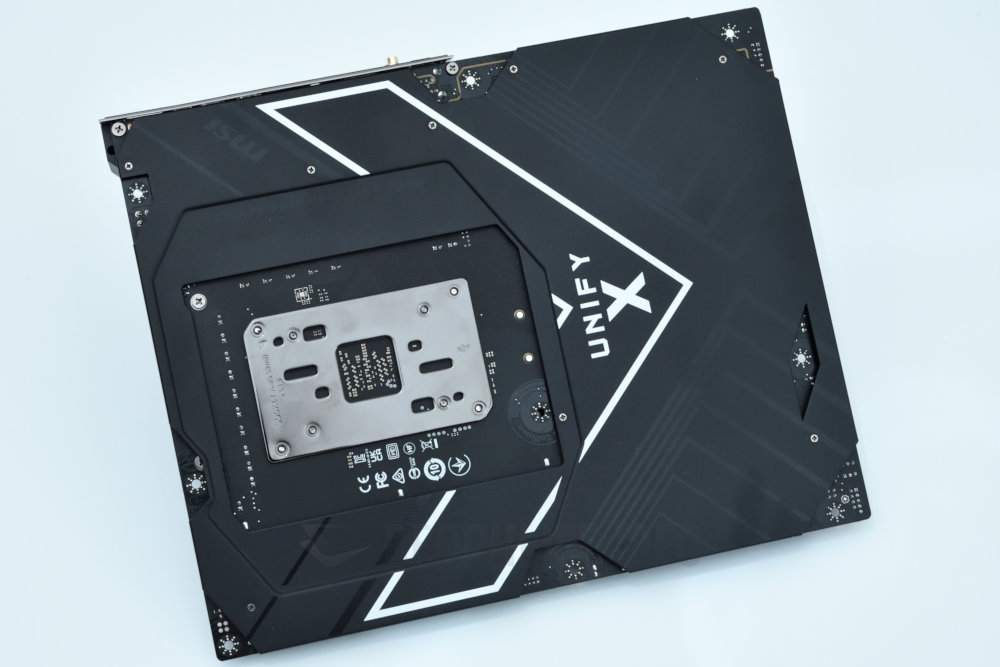

相對應的散熱配套措施，熱源元件貼合 9W/mK 散熱墊，這用料優於中階 MPG 系列。表面所覆蓋加大尺寸散熱片，內部包含直觸式交叉熱導管，如此增加 2 塊散熱片的散熱面積。它同時獲得裝配金屬背板，具有引導部分熱量的效益，也使產品手感更為沉重。

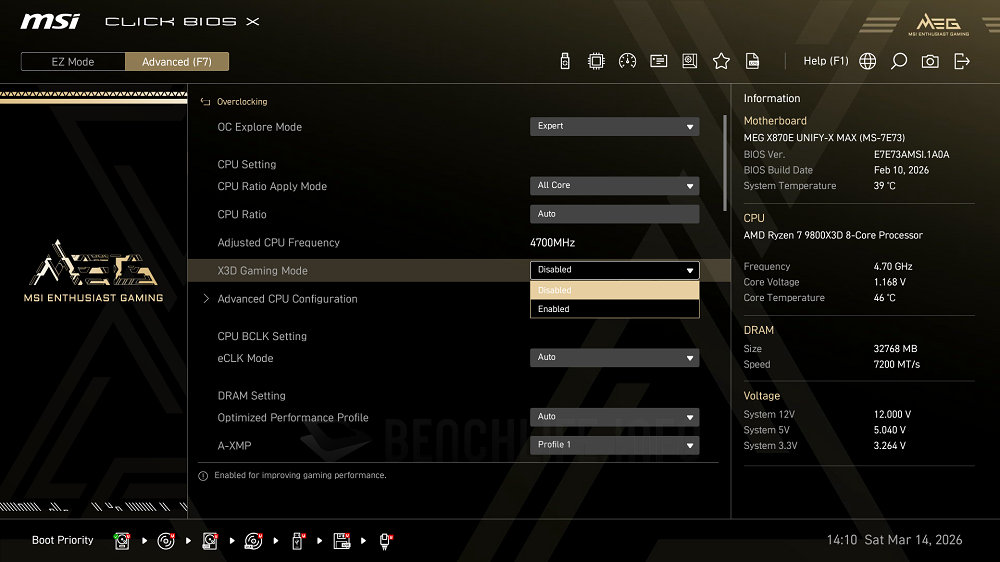

記憶體迴路最佳化設計的結果，標榜超頻可玩性達 DDR5-10600+ MT/s，不過基於 AM5 處理器架構特性因素，記憶體超頻紅利是否值得大筆花費，這點見仁見智。同樣的包含處理器在內，UEFI BIOS 所提供相對應可玩選項，無異於其他兄弟產品，Max 系列要點還包含換用 64MB 容量 ROM。

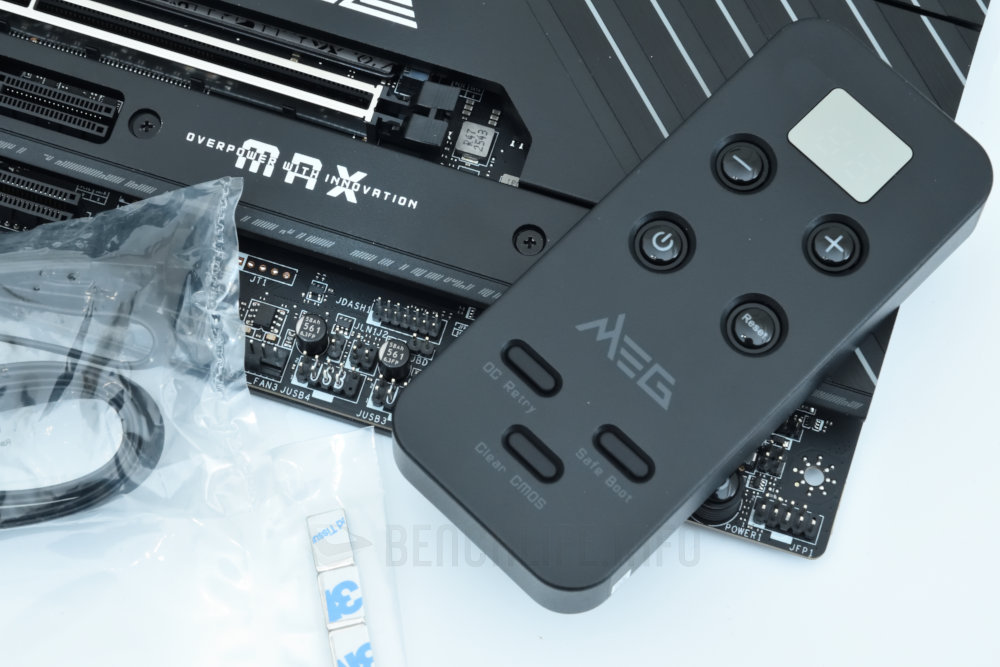

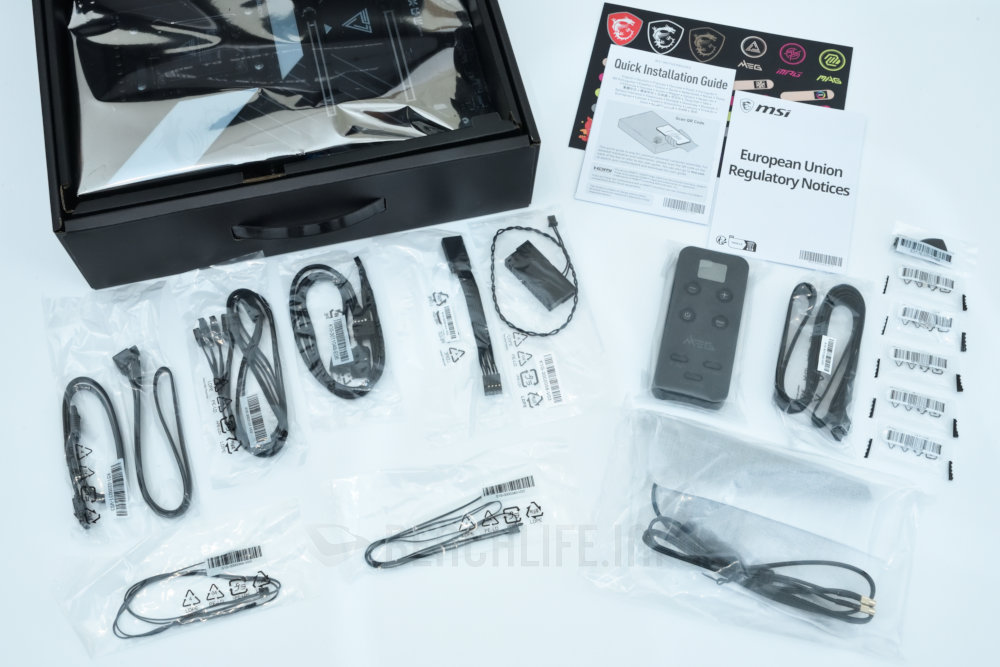

MEG X870E Unify-X Max 獨特之處在於提供 Tuning Controller，看來無異於 MEG Z890 Unify-X 所提供那款，得以快速調整時脈、重開機、OC Retry 等操作。其餘如隨附測溫線，方便針對機殼內重點熱源元件部位，搭配就近的風扇進一步最佳化散熱策略。

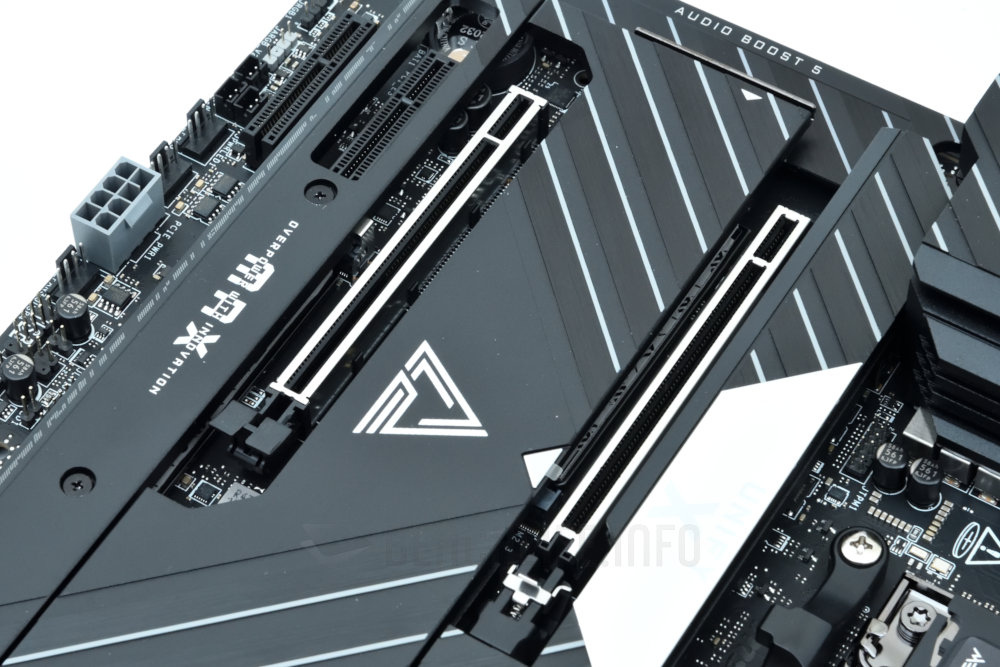

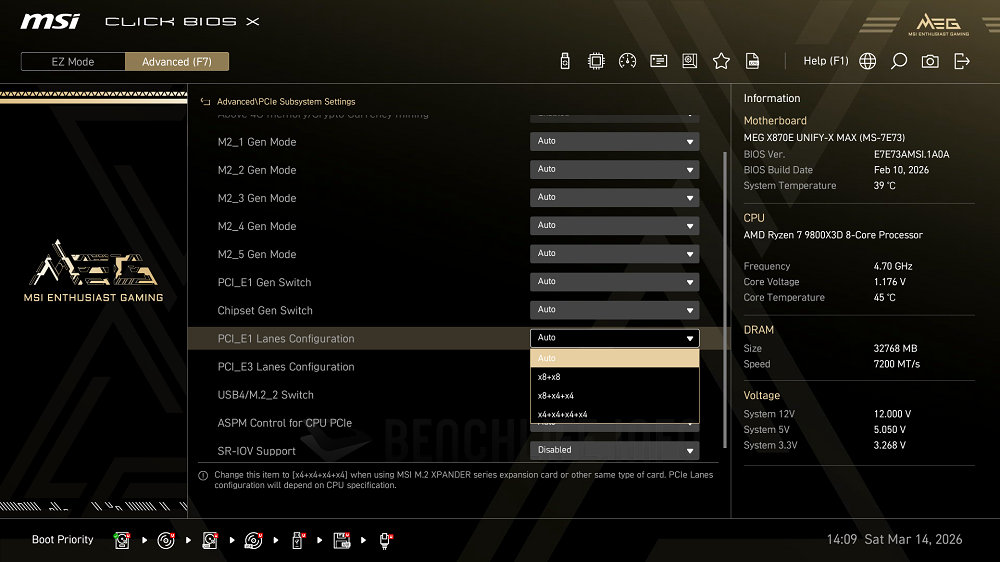

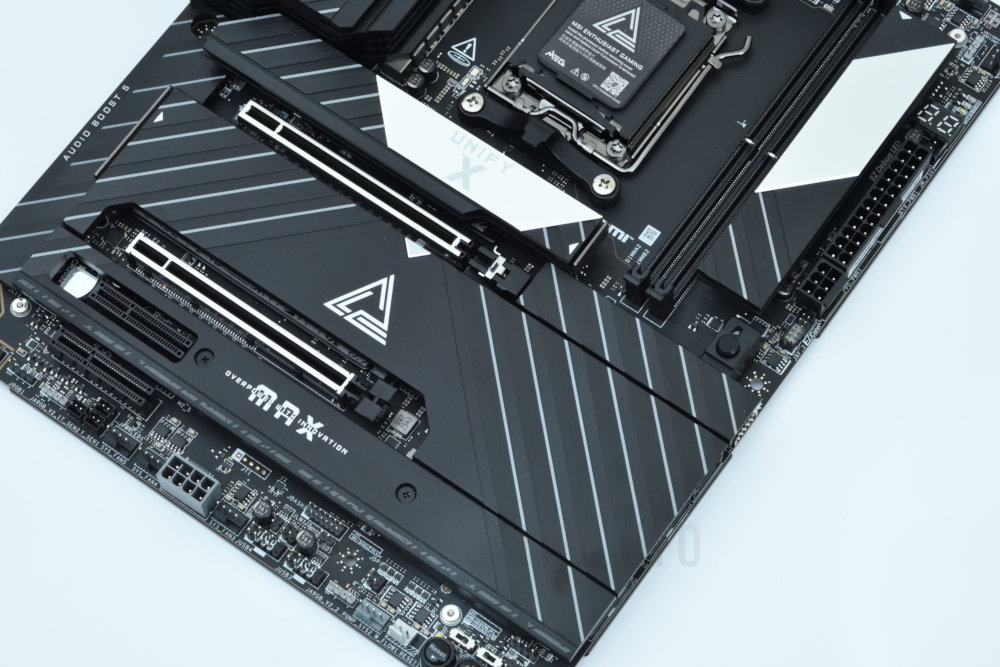

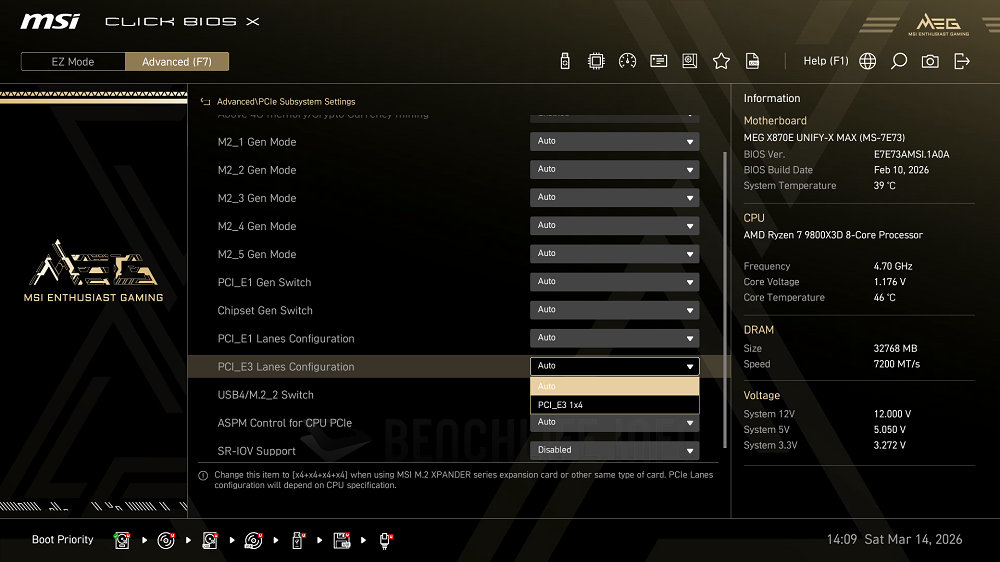

匯流排介面提供 4 組插槽，PCI_E1 / E2 搭配 PCIe Steel Armor II 強化設計，其中PCI_E1 通常用於顯示卡，因而還有 EZ PCIe Release 機構。PCI_E1 / E2 由處理器供應通道，可以細拆分為 x4 / x4 / x4 / x4 模式運作，而 PCI_ E3 / E4 看來是由 X870E 晶片組負責，分別供應 PCIe 4.0 x4、PCIe 3.0 x4 通道。

* 部分規格資訊尚待 MSI 確認。

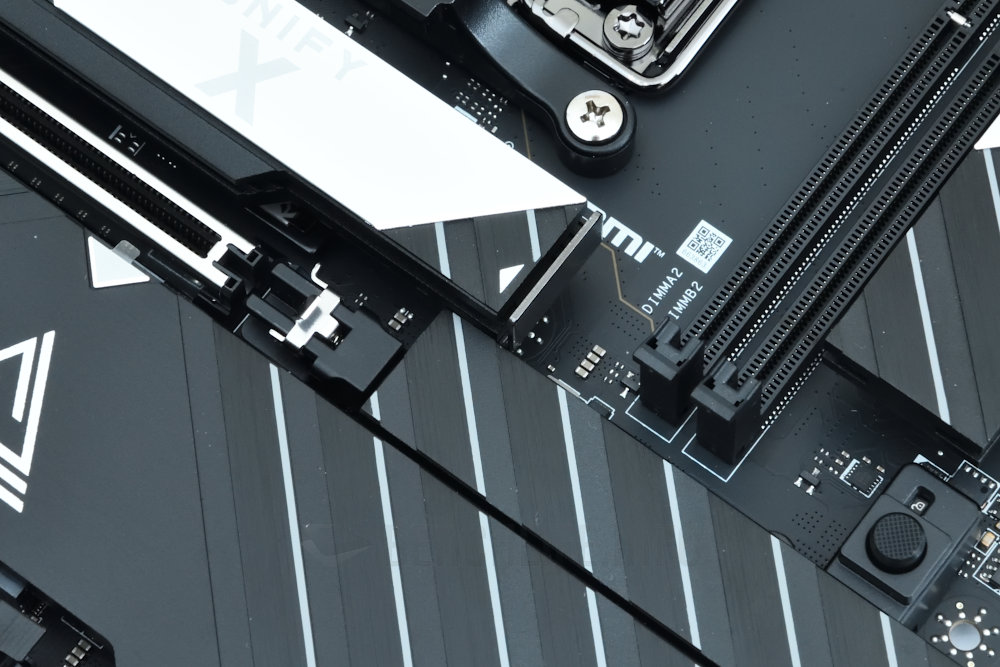

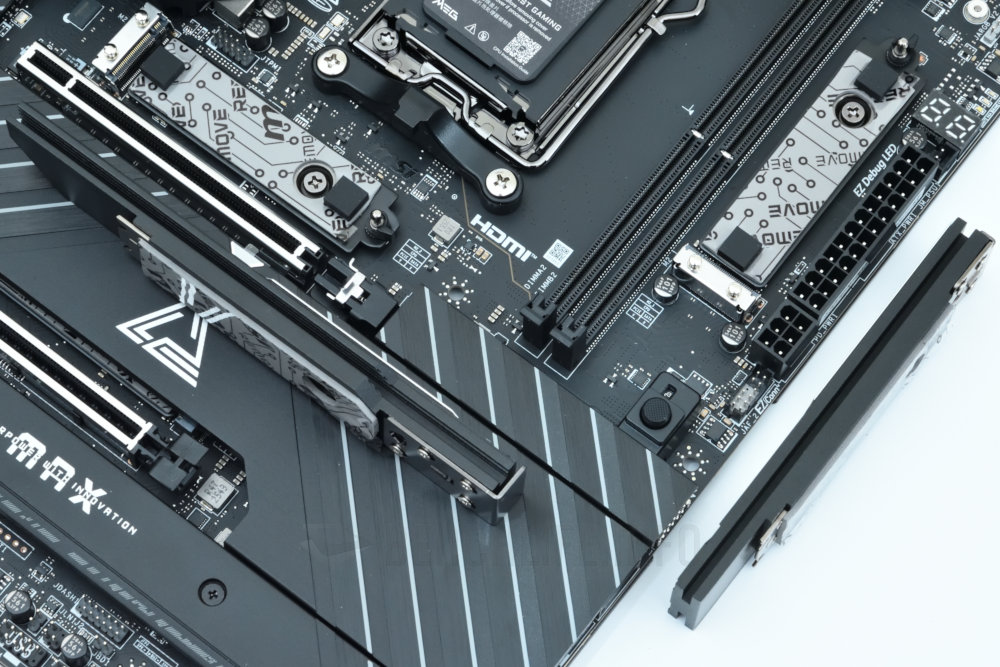

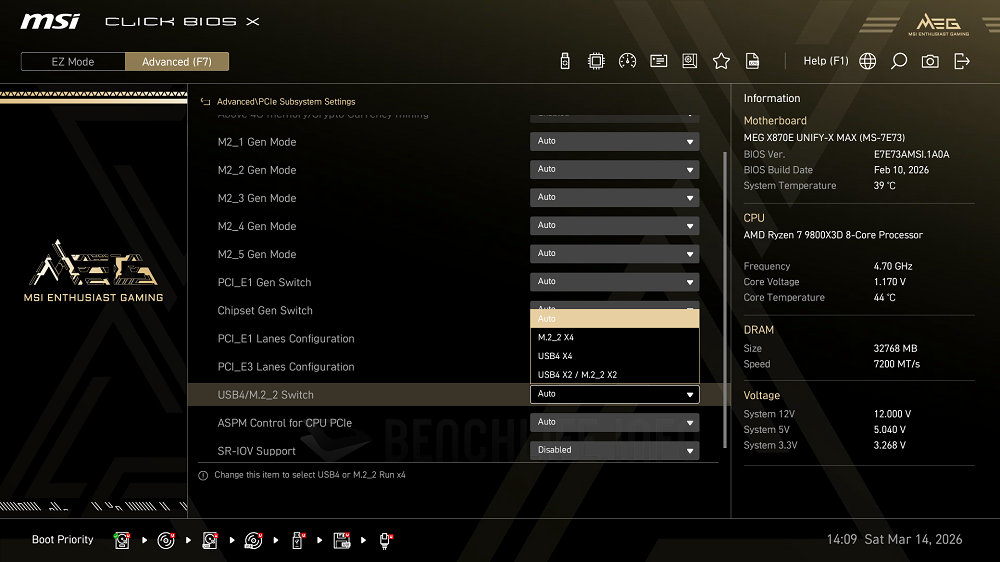

如同稍早前介紹的 MPG X870E Carbon Max WiFi，PCIe 通道配置衝突也是發生在 USB4 控制器與 M.2_2，若同時使用會降為 x2 配置。值得留意的是，M.2_1 位於記憶體插槽旁邊，不像一般設計在處理器和 PCI_E1 插槽之間，而它和 M.2_2 都是由處理器提供 PCIe 5.0 x4 支援。

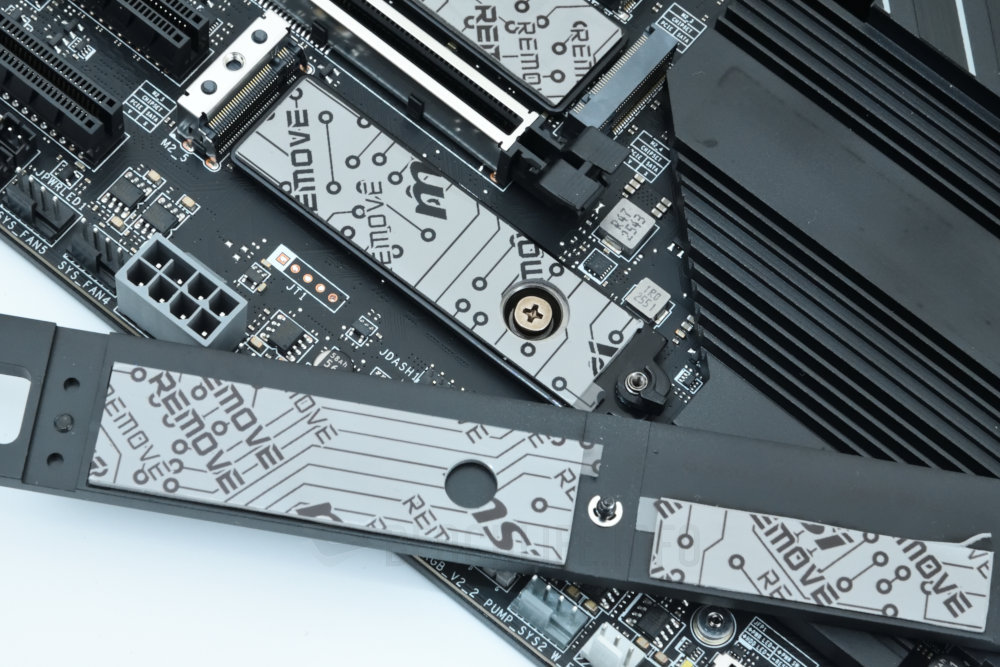

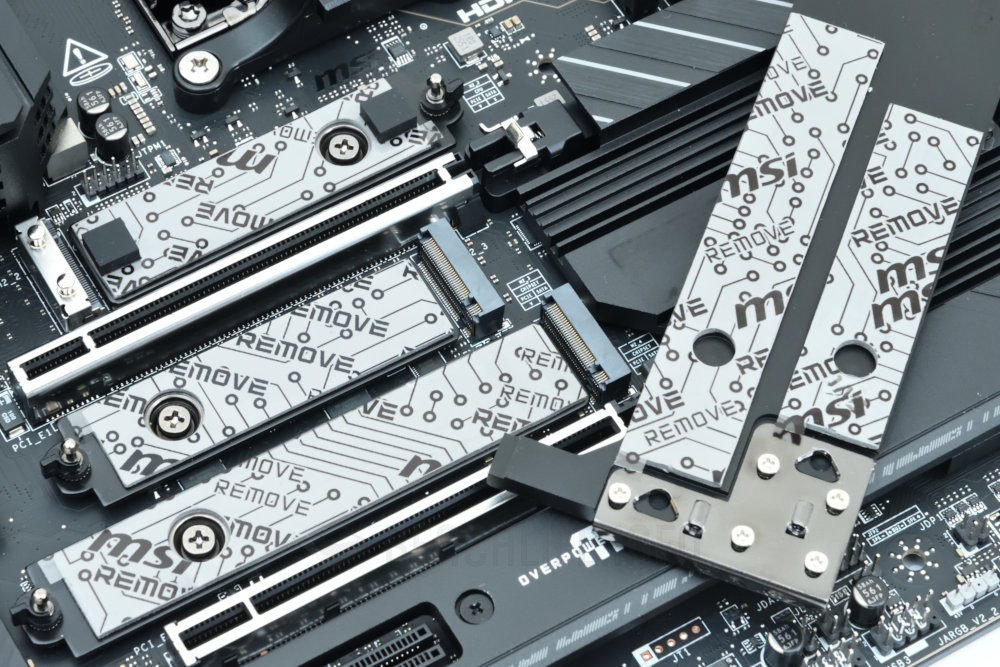

MEG X870E Unify-X Max 總計有 5 組 M.2 插槽，共通點是都配備散熱底板，其中 M.2_1 / 2 / 3 / 4 包含結合 EZ M.2 Shield Frozer II 與 EZ M.2 Clip II 設計，拆裝模組無須手工具輔助。唯獨 M.2_5 返璞歸真，散熱片需要動用螺絲起子，而模組快速拆裝機構使用舊式 EZ M.2 Clip 設計。

* 部分規格資訊尚待 MSI 確認。

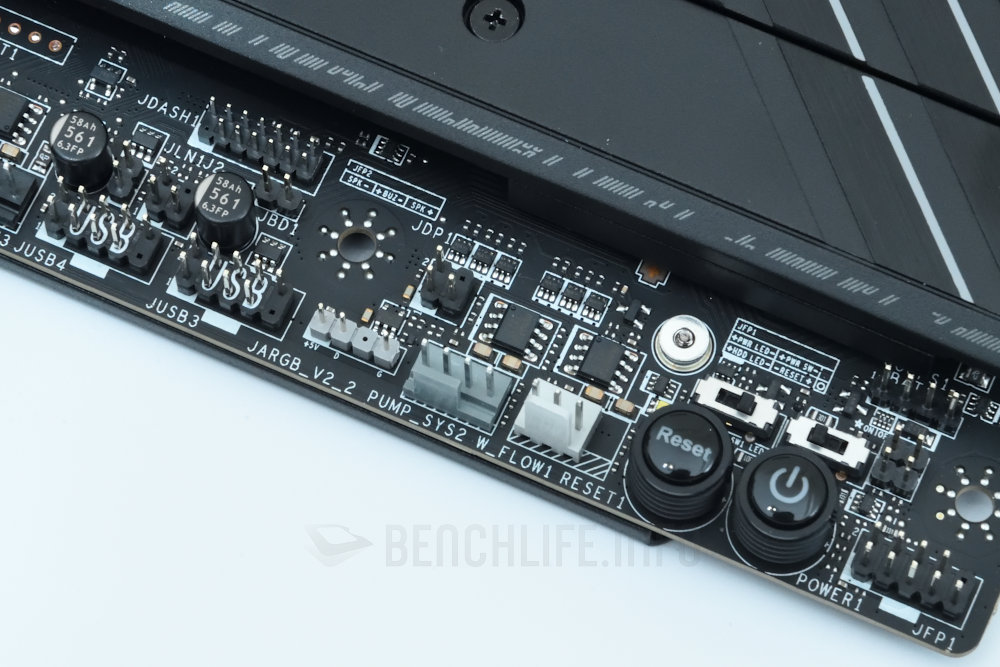

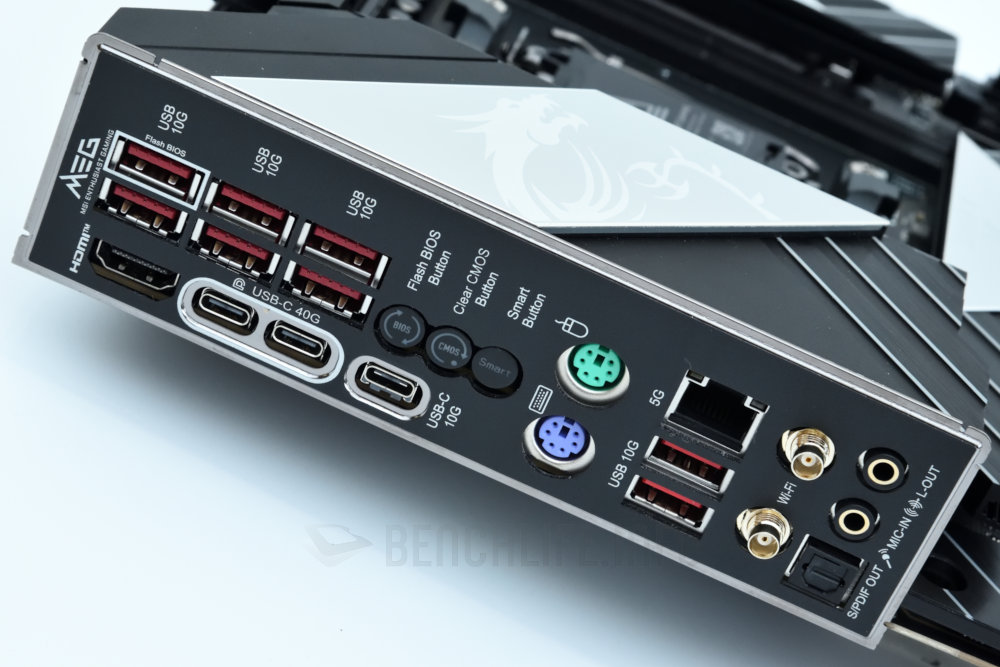

I/O 背板區域特別之處，在於保留 2 組 PS/2 介面，方便玩耍操作的 3 個功能按鈕，BIOS 更新、CMOS 清除與 Smart 一應俱全。往常高階、旗艦產品，大多會捨棄處理器內顯輸出，MEG X870E Unify-X Max 保留提供 HDMI 2.1FRL。

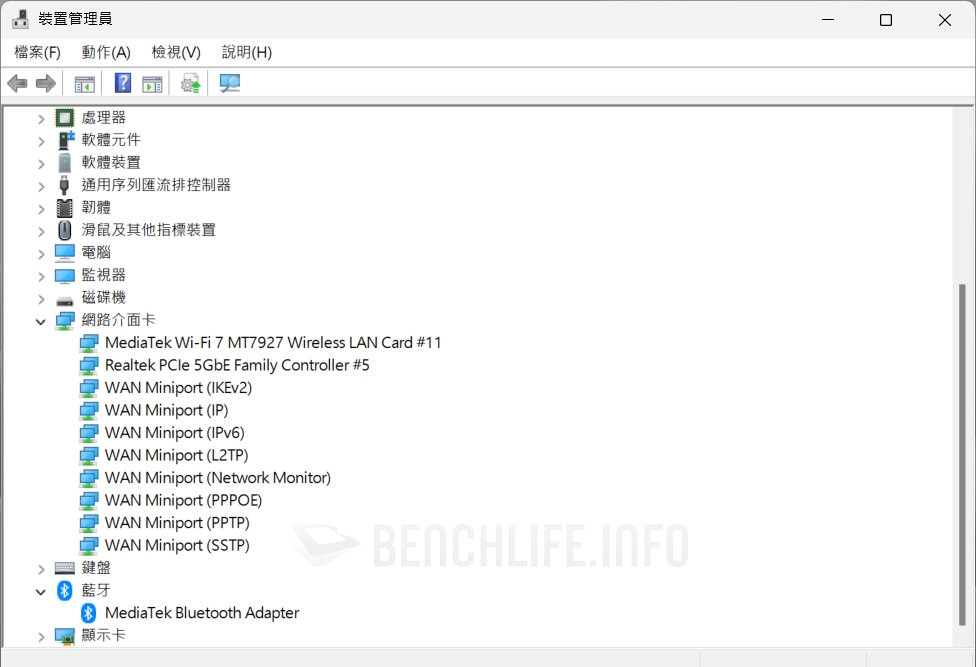

或許該說 MEG X870E Unify-X Max 定位精確吧，它並未堆疊 2 組乙太網路，只使用 Realtek RTL8126 這款 5Gbps 控制器。另外搭配的 MediaTek Wi-Fi 7 MT7927 無線網路模組，完整支援 2.4 / 5 / 6GHz 頻段、320MHz 頻寬，理論傳輸速率最高達 5.8Gbps，產品隨附 EZ Wi-Fi Antenna。

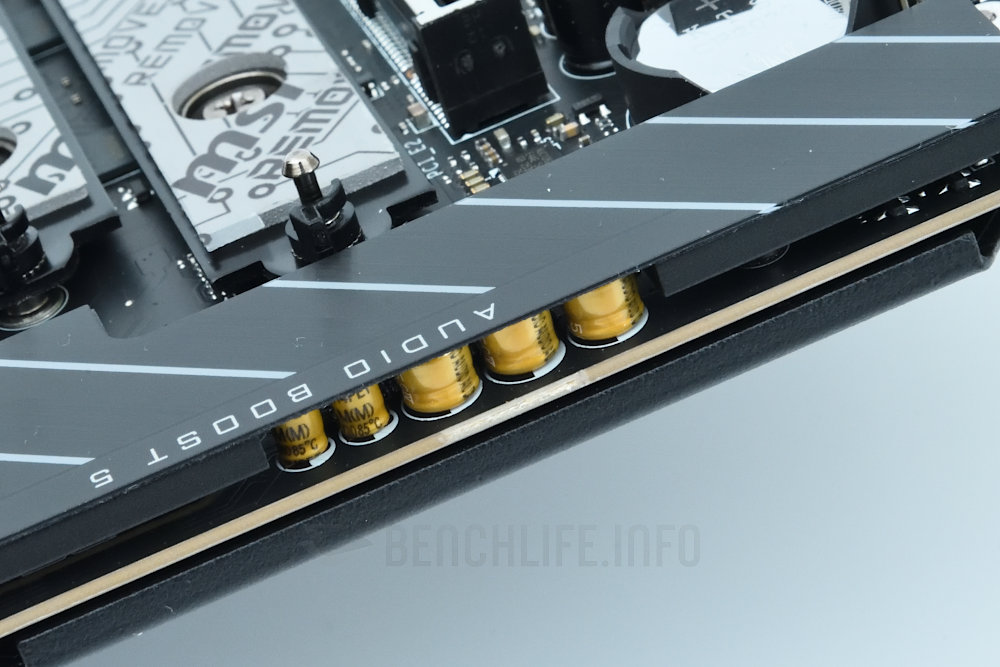

音效維持 Audio Boost 5 世代設計，主要使用 Realtek ALC4080 編解碼器，搭配音效電容器、隔離線路等用料構成，得 Audio Boost 5 HD 等級設計才會見到另外加入數類轉換器。其餘零星配置如 USB4，如前述得留意它和 M.2_2，甚至是處理器搭配組的限制。

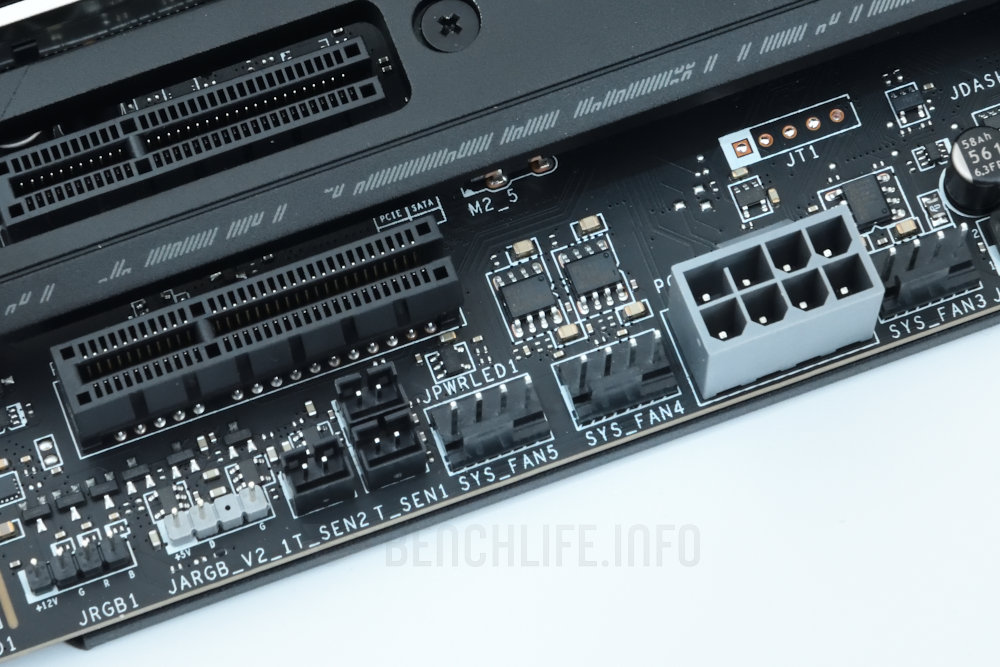

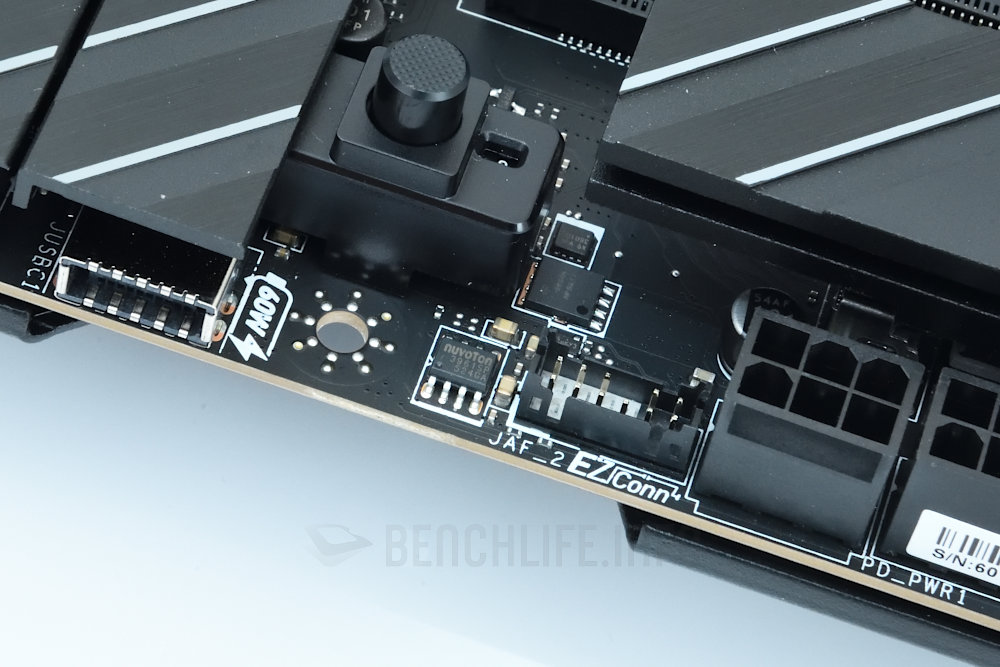

USB4 實際上是由 ASMedia 控制器負責，同時也支援 DP Alt Mode（處理器內顯），另外還有組 USB 3.2 Gen 2（Type-C）得以運用。特點在於機殼前置擴充，USB 3.2 Gen 2×2（Type-C）附加支援 USB PD 60W 供電，因而有獨立的 PCIe 6pin 電源輸入插座（未連接時僅 27W）。

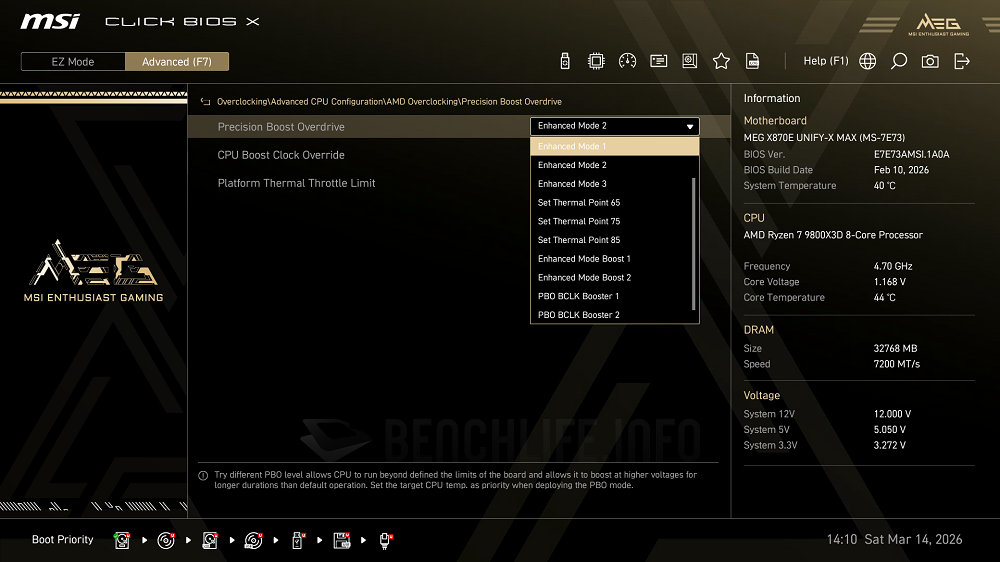

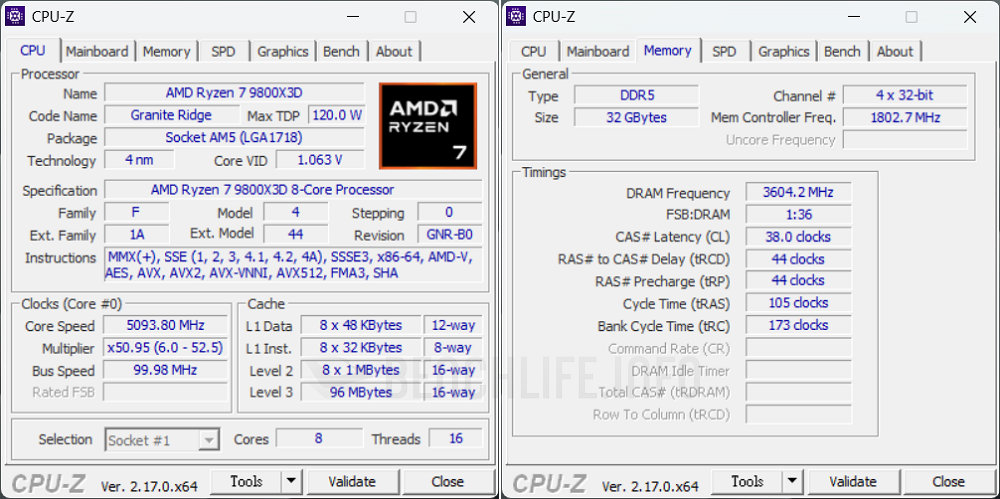

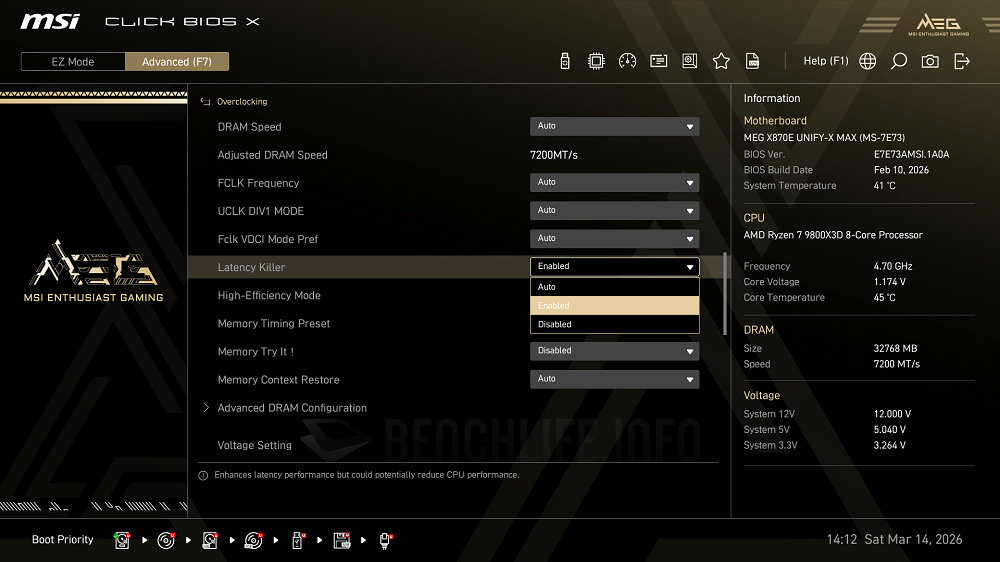

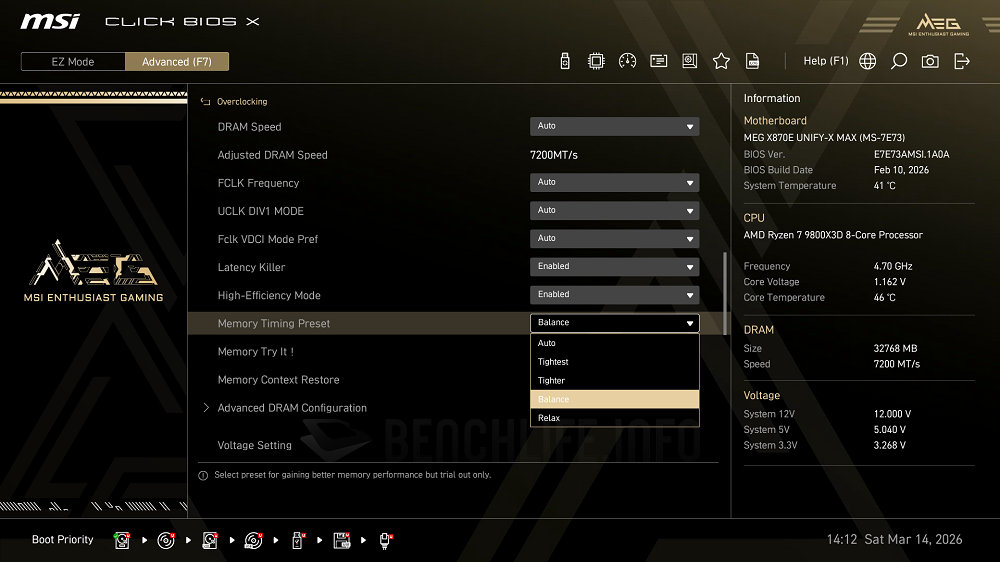

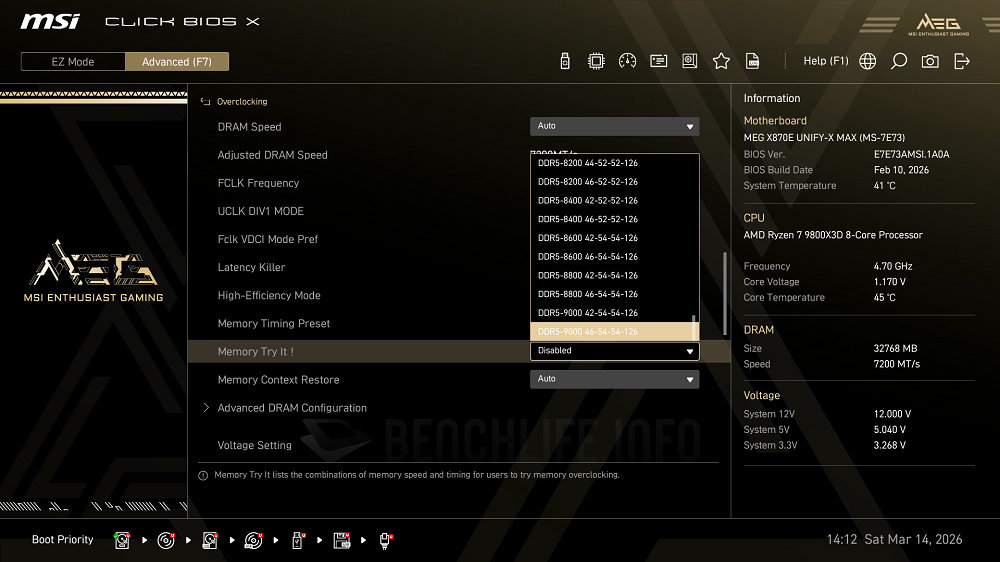

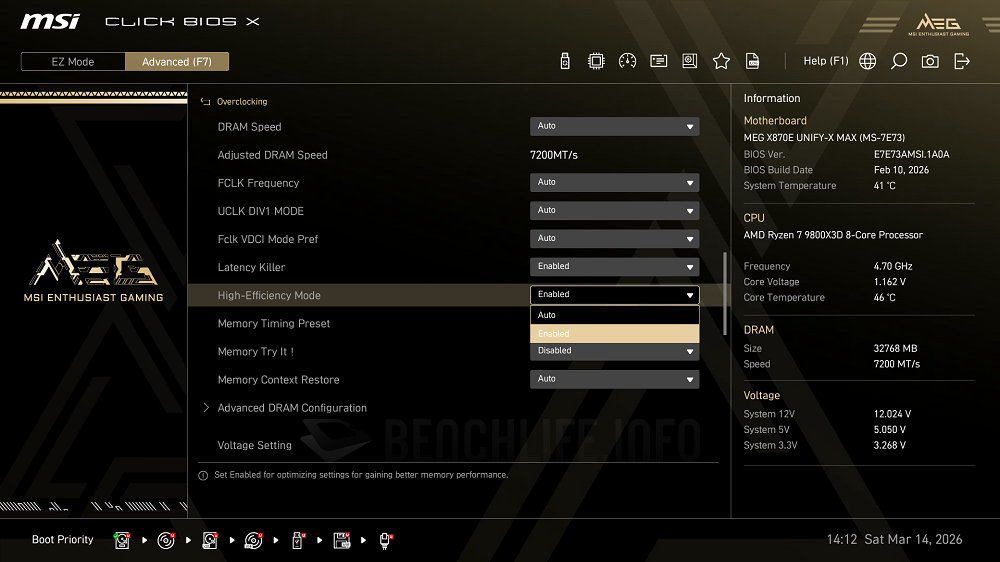

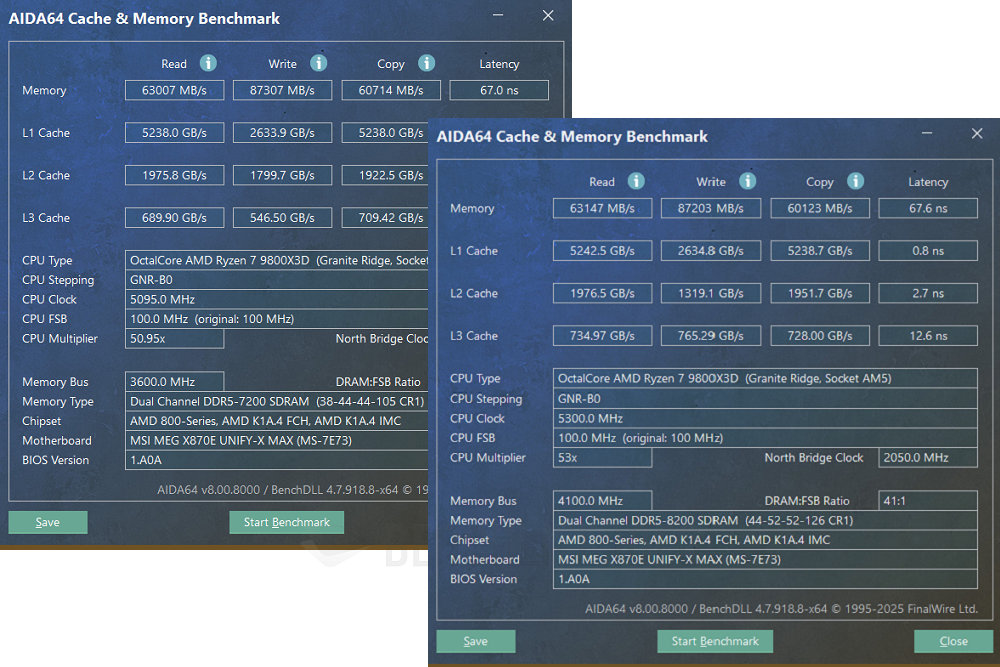

實際搭配 Ryzen 7 9800X3D，一些基本測試結果彙整如下列，即便記憶體以模組預設 DDR5-7200MT/s 組態運作，穩定度和自家中階產品相較是毋需多慮。至於在 UEFI BIOS 透過 Memory Try It! 選項，嘗試套用 DDR5-8200MT/s 44-52-52 組態，是可以挺過穩定度燒機試驗，只是效能增益就不好說了… …。

AMD 在接下來，還會有 Ryzen 9000 系列處理器新推出，如果打算入場組裝高階主機，MEG X870E Unify-X Max 很適合對於超頻有所偏好玩家。從設計與用料再到配置等規劃，乃至於 UEFI BIOS 功能性等層面，在同價格*帶應該會有相當吸引力，你覺得呢？

* 價格暫時未知，但是就 MSI 操作路線來講，應該不會讓人意外。
