身為戰鬥板沒有過多浮誇的堆料,重點擺放在電源迴路設計和散熱處理。

MSI 首波採用 AMD X570(S) 晶片組的主機板,如同前陣子 Z590 系列製品那樣,在 MAG Tomahawk 之下新安插入 Torpedo 系列。MAG X570S Torpedo Max 作為入門電競產品,價格或許落在 5,500~6,500 元之間,屬於經濟實惠選項之一。

MAG X570S Torpedo Max 設計配置

Torpedo 中文為魚雷,MSI 以 Bazooka、Torpedo、Tomahawk 構成軍武系列,搶占入門電競市場。雖然淵源如此,今年度的 Torpedo 系列製品卻較為搶眼,因為 I/O 遮罩、散熱片、局部記憶體插槽等處,都採用太平洋藍配色而顯得更突出。

在普遍黑壓壓的同級製品裡,Torpedo 相對有新鮮感且容易吸引到目光,不知你怎麼看呢?MAG X570S Torpedo Max 處理器供電設計,是以 Renesas Intersil ISL69247 電源控制器構成 12(CPU)+ 2(SoC)相 Duet Rail 迴路,電源輸入插槽配置為 8 + 4pin,單純比相數是不落人後。

關鍵熱源都貼合 7W / mK 導熱墊,再裝上那太平洋藍色散熱片,尤其主迴路這端所用的尺寸加大,並延伸成為 I/O 遮罩形式,全金屬材質並非用塑膠類製品裝飾。4 組記憶體插槽視處理器而定,超頻時脈最高可達 DDR4-5100,不變的是 Ryzen 5000 G / 4000 G 系列可支援時脈略高。

雖說是採用 X570(S)晶片組,它的功能性與規格並無改變,普遍被認定只是透過新製程投產的 X570,因而能夠甩掉散熱風扇。無論如何,MAG X570S Torpedo Max 晶片組配備加大尺寸的散熱片,不準確粗估有 MAG Z590 Torpedo 兩倍多那麼大。

它依然沒有浮誇的 RGB 燈光效果,只在晶片組一旁配置些許 LED,愛好者另外有  RGB(4pin)、Rainbow(3pin)插座各 2 組可以把玩。其系統散熱布局總共有 6 組風扇插座,全為 4pin 含括處理器、AIO 水冷、系統風扇等,而它也具備 EZ 除錯燈號與 EZ LED 開關。

PCIe 介面與儲存配置方面,依處理器而定能支援至 PCIe 4.0,它只有 1 組 PCIe x16 插槽由處理器供應通道,這組同時結合鋼鐵裝甲用料設計。另一 PCIe x16 插槽(x4 配線)只使用簡易強化料件,而且連同 2 組 PCIe x1 都關聯至晶片組,惟後者刻意限制只支援到 PCIe 3.0。

儲存配置 6 組 SATA 6Gb/s 源自晶片組,而 2 組 M.2 插槽分別關聯至處理器與晶片組,僅 M2_1(即第 1 組、處理器端)具備散熱片,可以安裝 Type 22110 長度模組、支援 PCIe 與 SATA 介面。M2_2 儘管由晶片組負責,但是線路設計布局僅限使用 PCIe 模組,裝機時得留意到這點。

結合預載 I/O 上蓋的背板處, MSI 為它提供 1 埠 PS/2 、2 埠 USB 2.0,這部分適合用來連接鍵盤、滑鼠。至於 2 埠 USB 3.2 Gen 1(藍色)都是源自處理器,還能藉由前置擴充再拉出 4 埠,而 USB Type-C 與其上方的 Type-A,皆是從處理器拉出來的 USB 3.2 Gen 2 規格。

剩餘 2 埠 USB 3.2 Gen 2 則是由晶片組供應,同時還有個 USB Type-C 前置擴充埠,因此裝機後日常使用時,可以讓不同速率裝置妥善分流。其他配置功能如 HDMI 2.1,搭配 Ryzen 5000 G / 4000 G 系列處理器可以派上用場,一旁還有個 Flash BIOS Button 按鈕供玩家利用。

MAG X570S Torpedo Max 並未內建整合無線網路模組,但是配置 2 組乙太網路,由 Realtek 型號 RTL8125B 與 RTL8111H 控制器構成,分別支援至 2.5Gbps、1Gbps 速率。至於 Audio Boost 5 音效迴路,是採用 Realtek 新世代的 ALC4080 編解碼器,基礎用料與設計手法如舊。

MAG X570S Torpedo Max 實測體驗

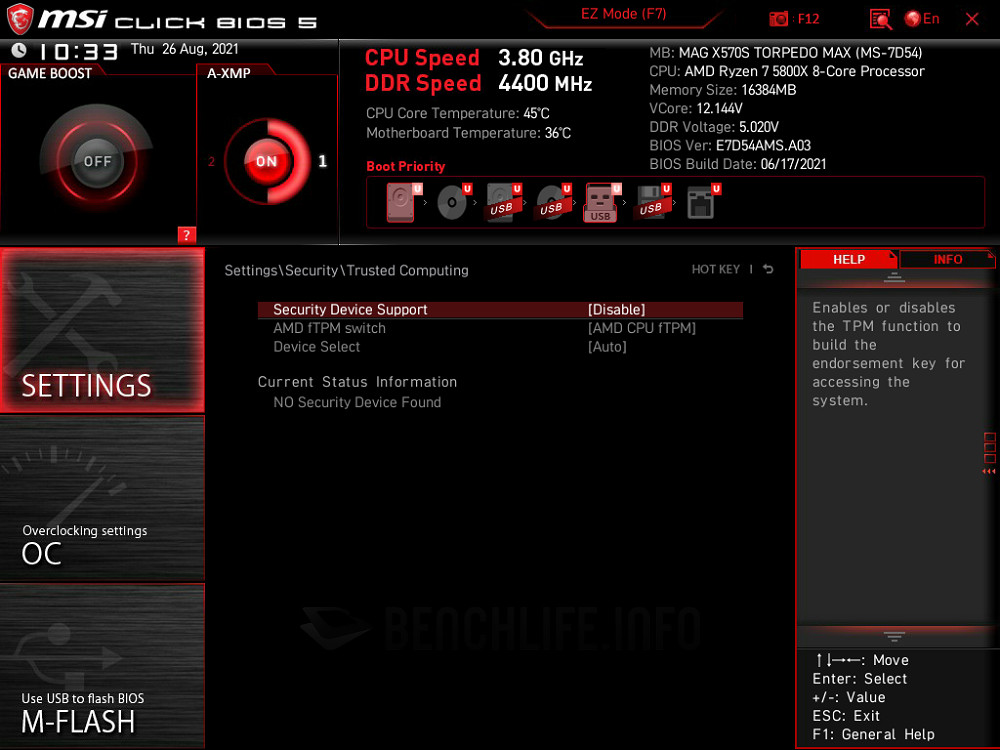

UEFI BIOS 一見如故,與前陣子那波 Intel 製品不同的是,並沒有與暫態供電限連動的散熱器形式選擇,但 AMD 製品所應有超頻選項俱在。近期很熱門的 Windows 11 升級話題,MAG X570S Torpedo Max 自然可以對應支援,只不過 fTPM 選項預設是關閉,日後有需要時別忘了手動開啟。

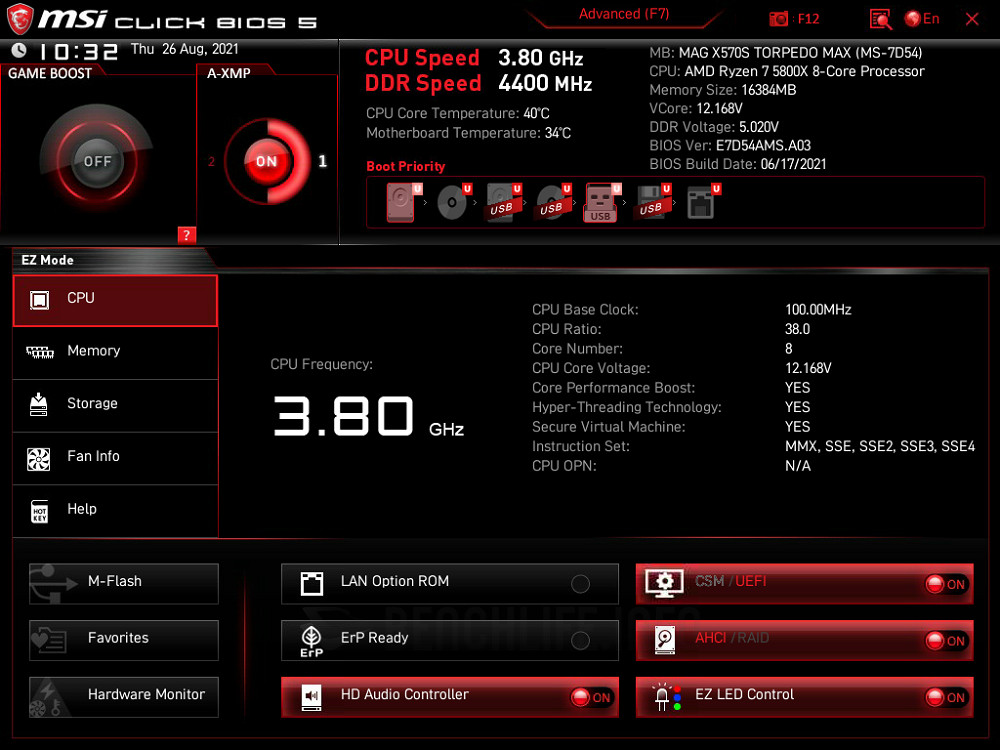

MSI MAG X570S Torpedo Max - BIOS (2)

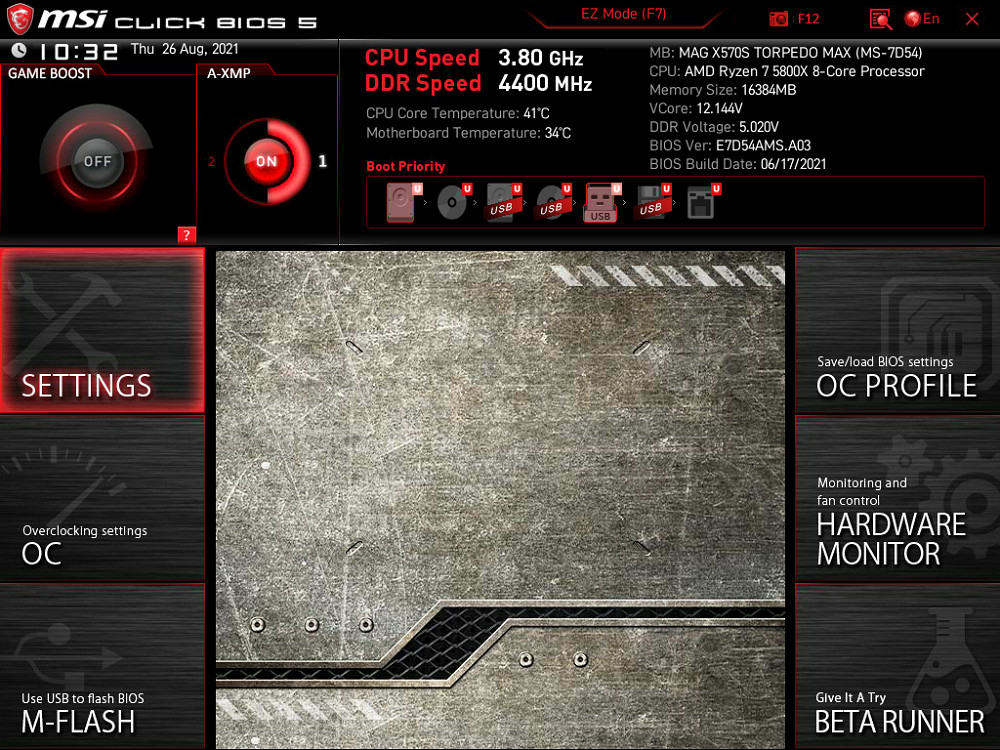

MSI MAG X570S Torpedo Max - BIOS (3)

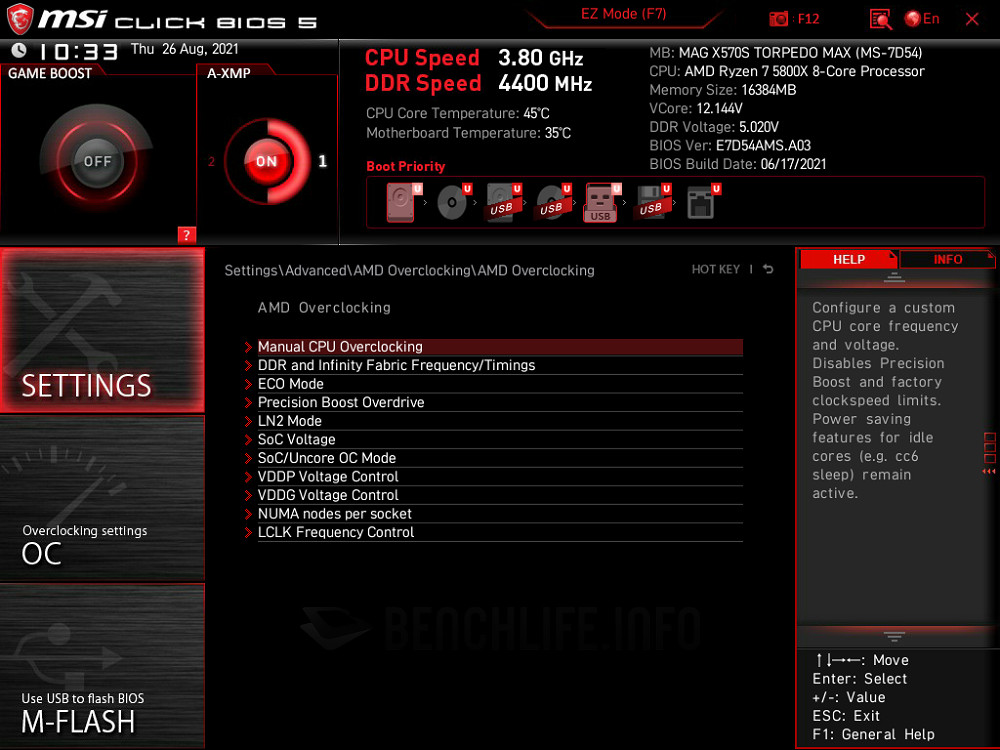

MSI MAG X570S Torpedo Max - BIOS (5)

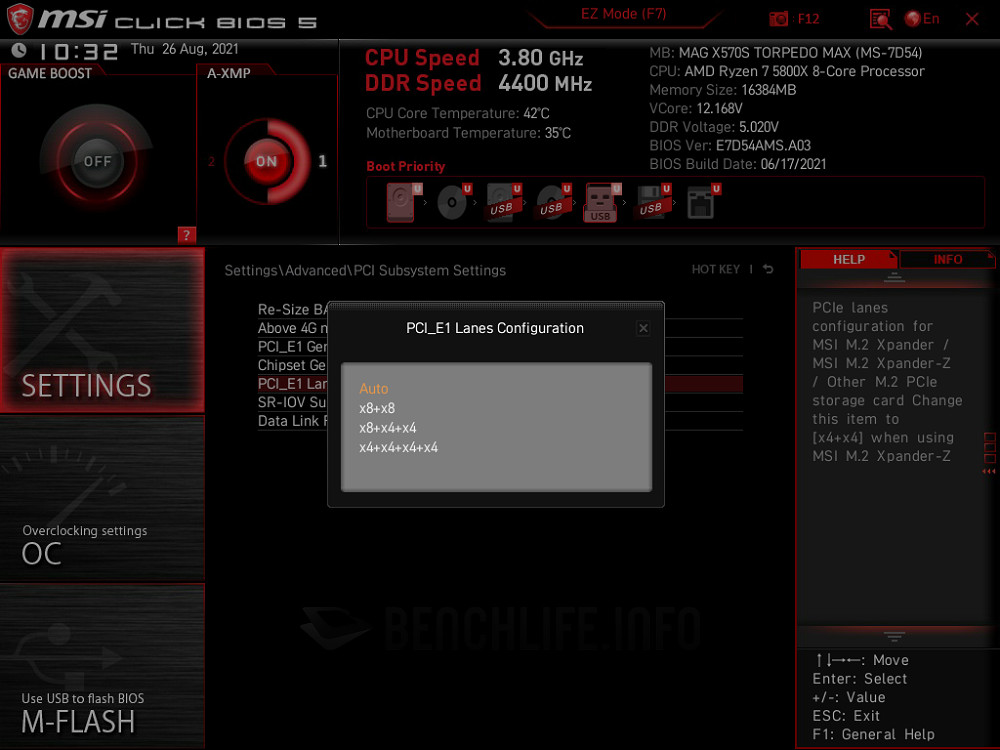

MSI MAG X570S Torpedo Max - BIOS (4)
MSI MAG X570S Torpedo Max - BIOS (6)

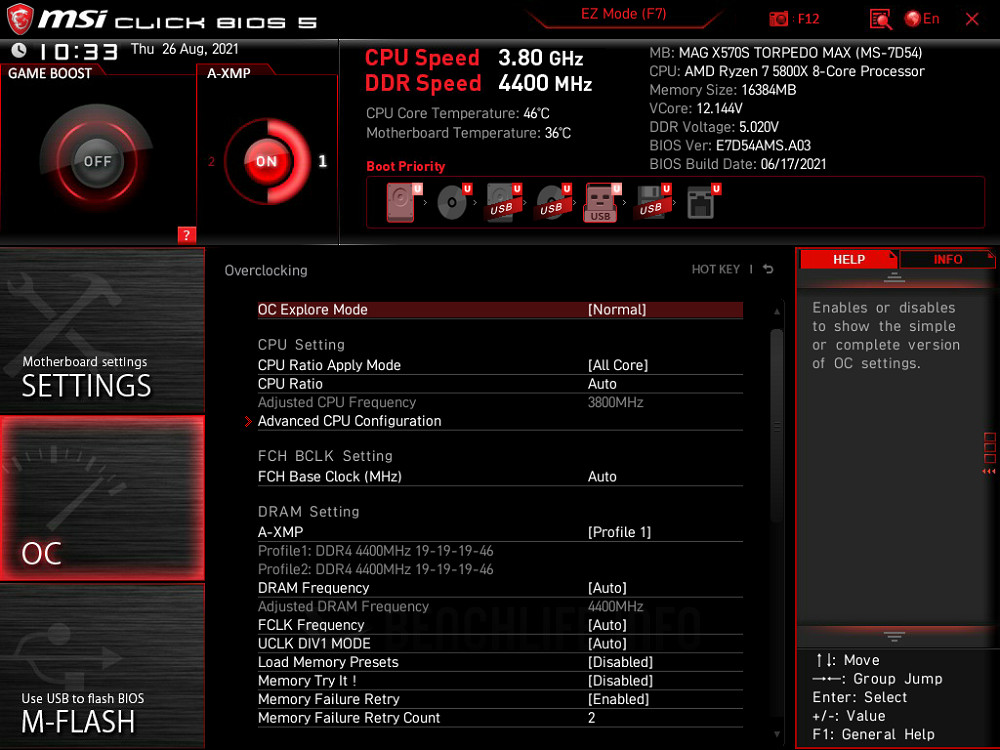

MSI MAG X570S Torpedo Max - BIOS (1)
MSI MAG X570S Torpedo Max - BIOS (2) MSI MAG X570S Torpedo Max - BIOS (3) MSI MAG X570S Torpedo Max - BIOS (5) MSI MAG X570S Torpedo Max - BIOS (4) MSI MAG X570S Torpedo Max - BIOS (6) MSI MAG X570S Torpedo Max - BIOS (1)

附加軟體 MSI Center 一致,這支模組化設計的新程式也和筆電通用,舉如 LAN Manager、Mystic Light 等多數基礎功能相同。明顯稍微差異之處,是並沒有出現 Sound Tune 降噪技術功能,或許現階段似乎只提供給 Intel 平臺製品,無論是桌上型電腦的主機板或筆記型電腦皆然。

性能實測體驗主要搭配 Ryzen 7 5800X(8C / 16T、3.8~4.7GHz、TDP 105W)處理器、Crucial Ballistix MAX DDR4-4400 記憶體,其中記憶體在 UEFI BIOS 內開啟 A-XMP 選項,無須多加動手 / 腦就能達到 DDR4-4400 標示值。UEFI BIOS 其餘設定維持 MSI 預設值,實際測試得到結果如下列~

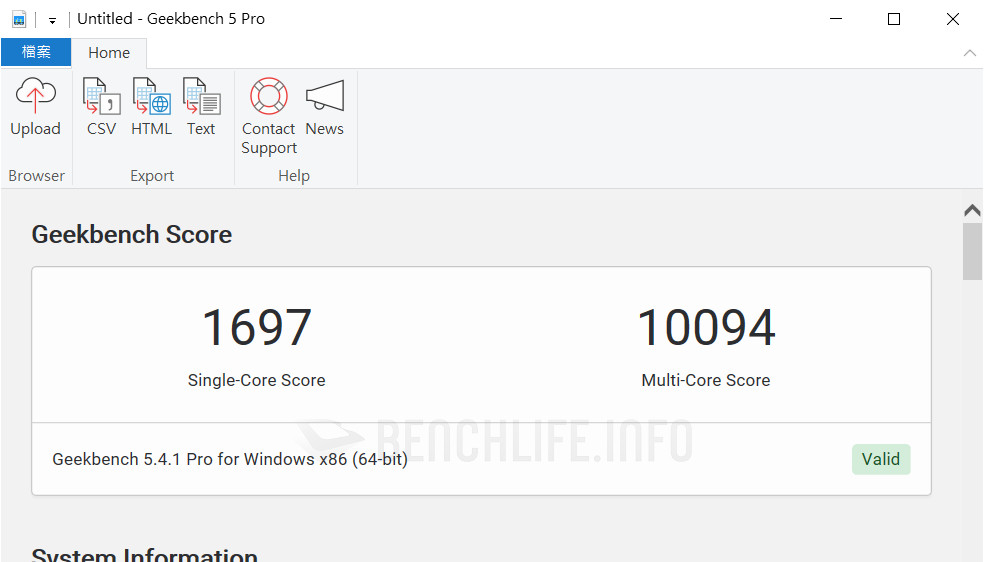

MSI MAG X570S Torpedo Max - Benchmark (21)

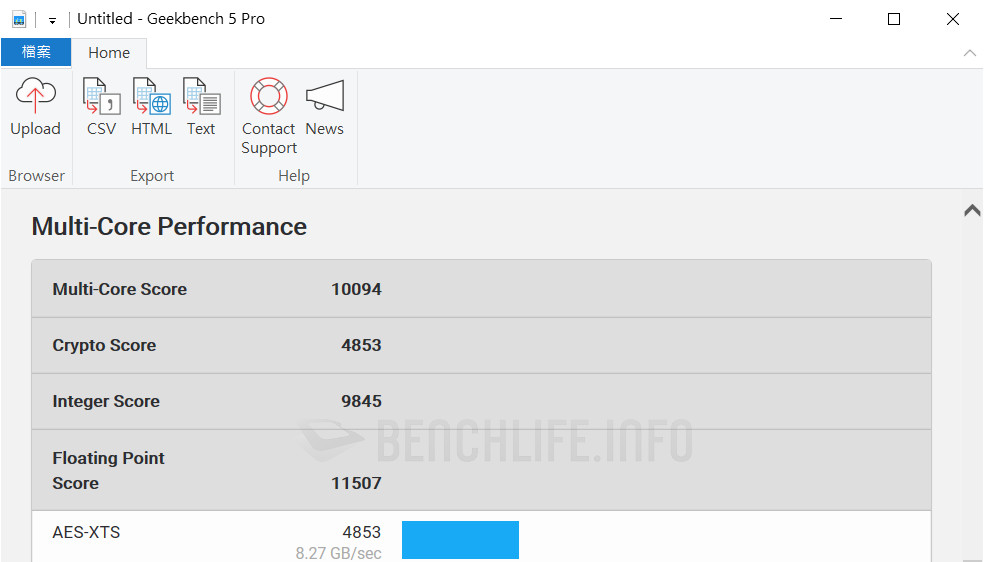

MSI MAG X570S Torpedo Max - Benchmark (1)

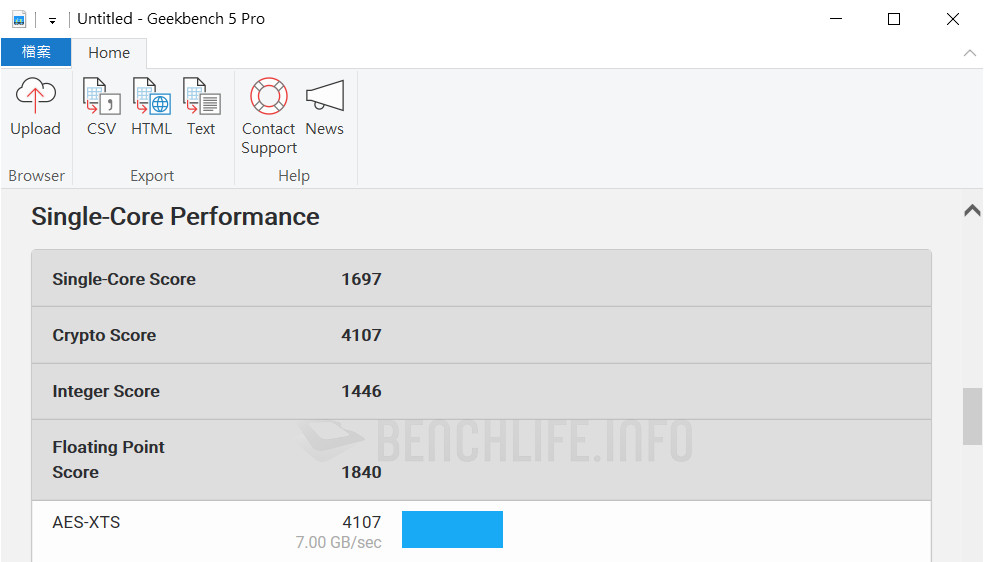

MSI MAG X570S Torpedo Max - Benchmark (22)

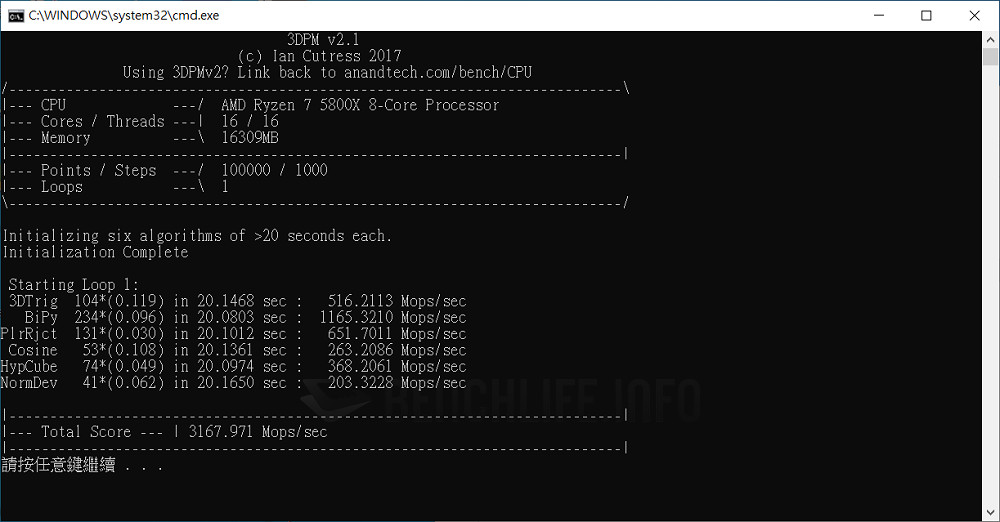

MSI MAG X570S Torpedo Max - Benchmark (14)

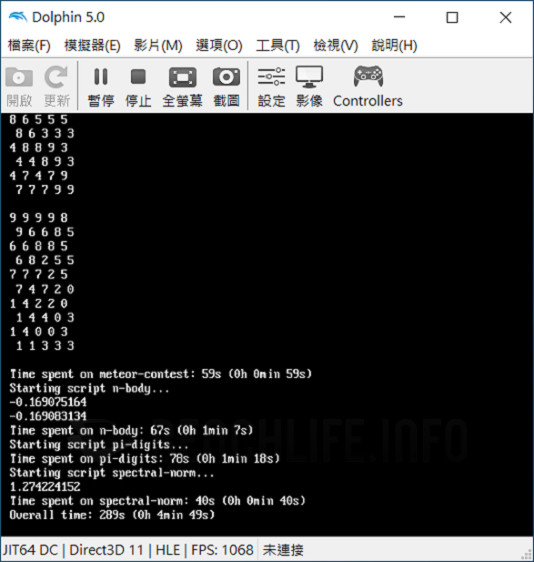

MSI MAG X570S Torpedo Max - Benchmark (20)

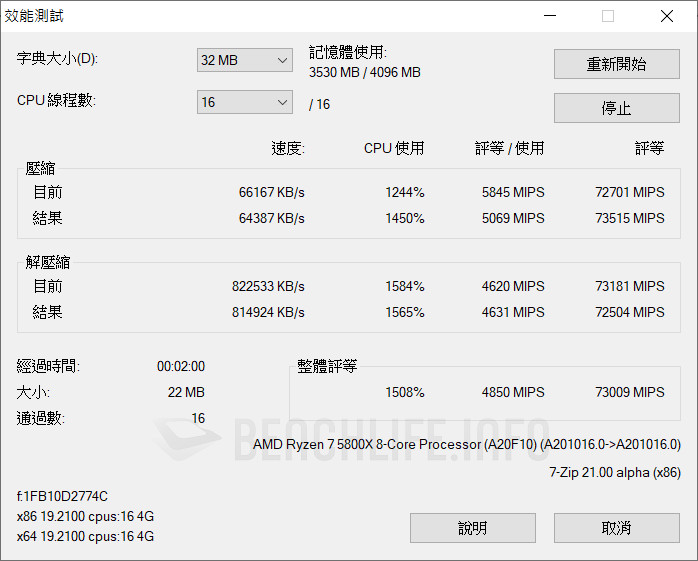

MSI MAG X570S Torpedo Max - Benchmark (15)

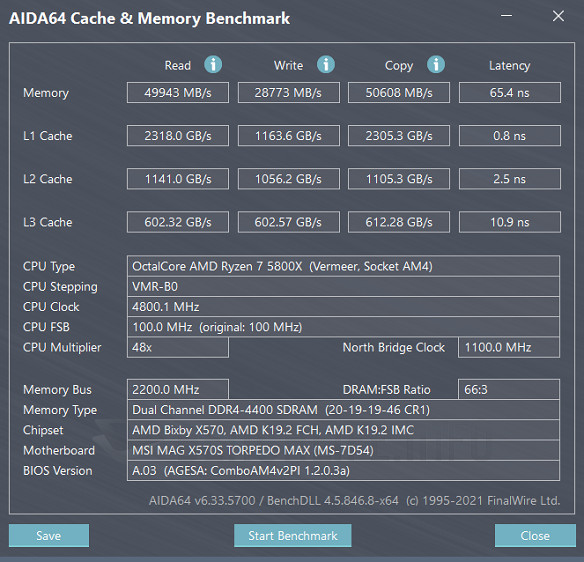

MSI MAG X570S Torpedo Max - Benchmark (16)

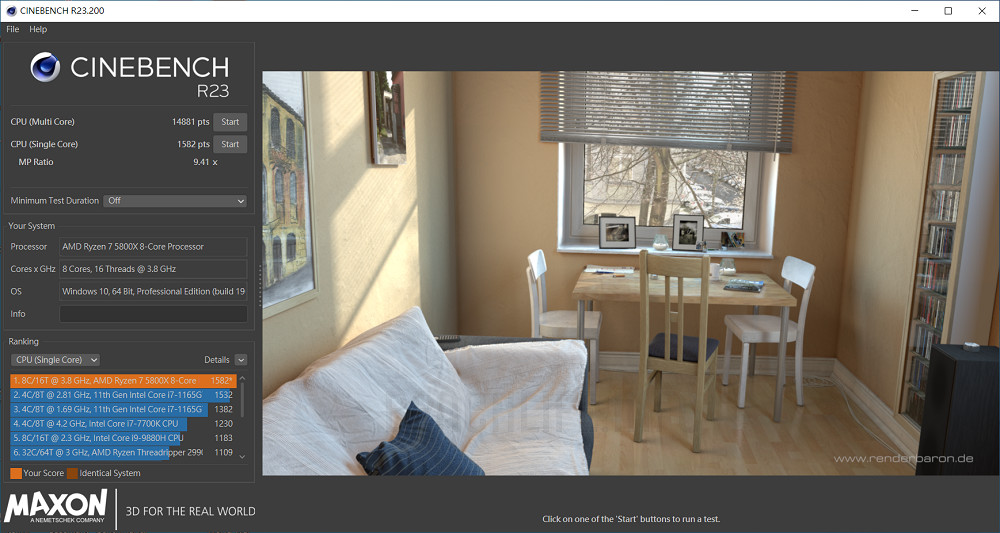

MSI MAG X570S Torpedo Max - Benchmark (17)

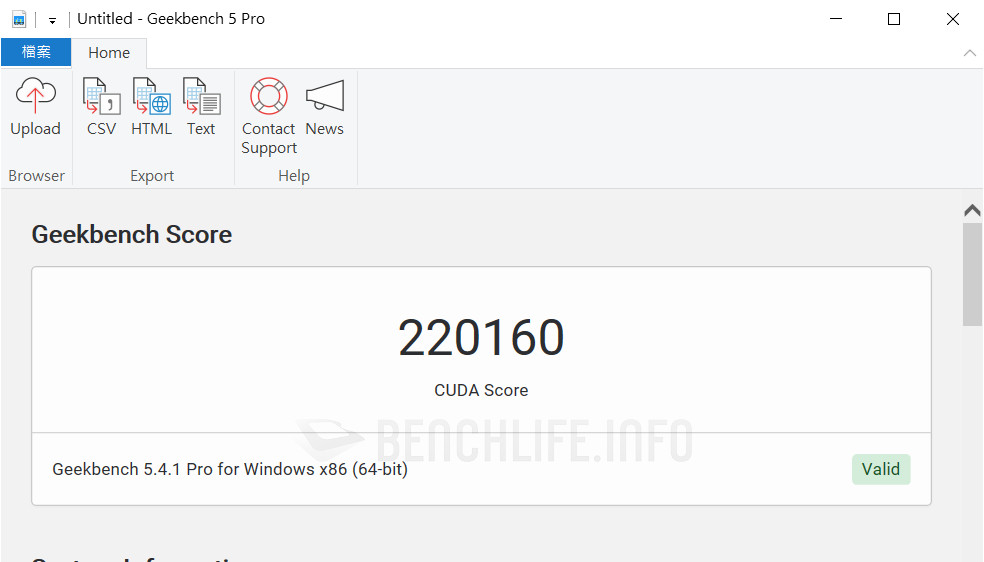

MSI MAG X570S Torpedo Max - Benchmark (2)
MSI MAG X570S Torpedo Max - Benchmark (3)

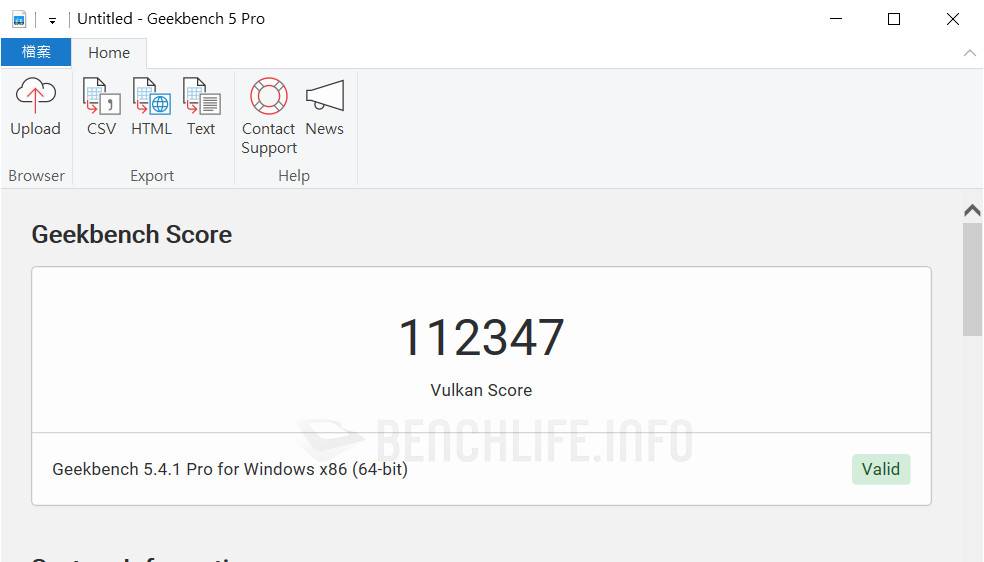

MSI MAG X570S Torpedo Max - Benchmark (4)

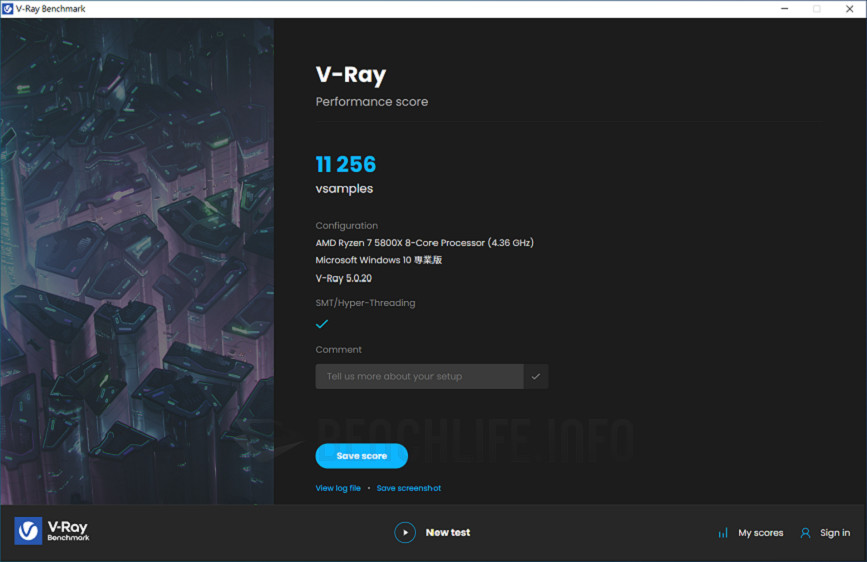

MSI MAG X570S Torpedo Max - Benchmark (8)

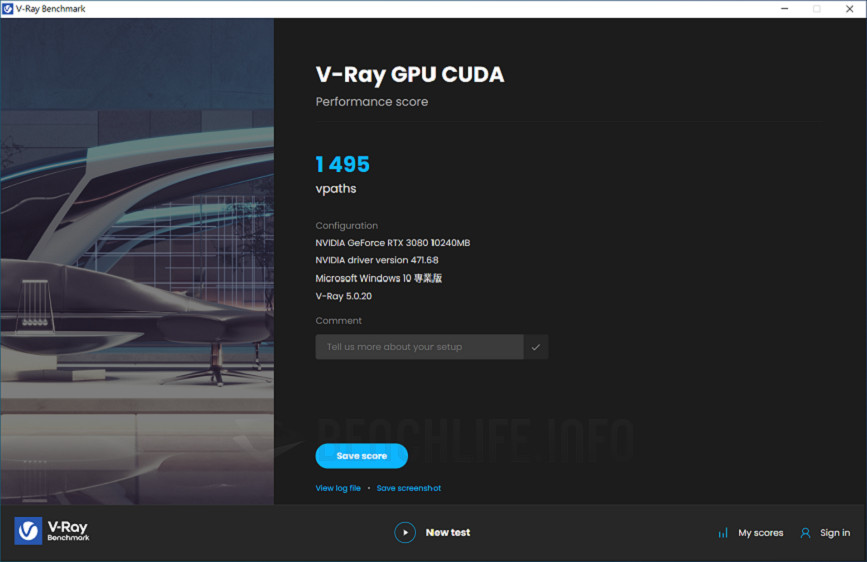

MSI MAG X570S Torpedo Max - Benchmark (6)

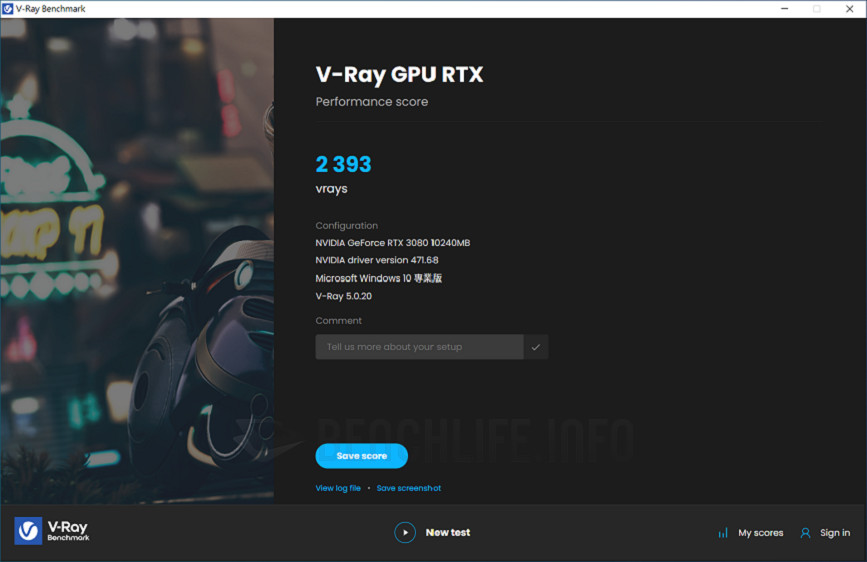

MSI MAG X570S Torpedo Max - Benchmark (7)

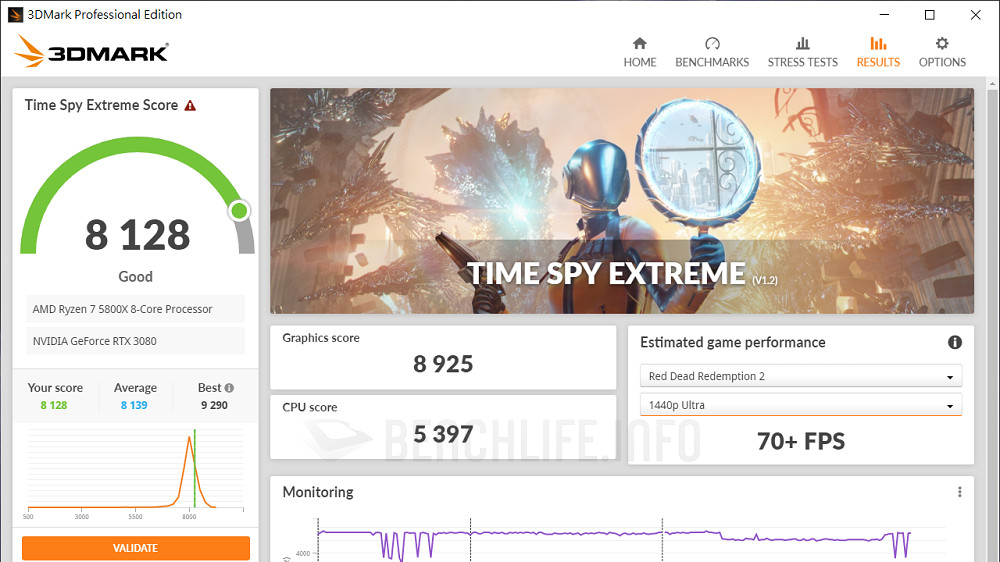

MSI MAG X570S Torpedo Max - Benchmark (12)

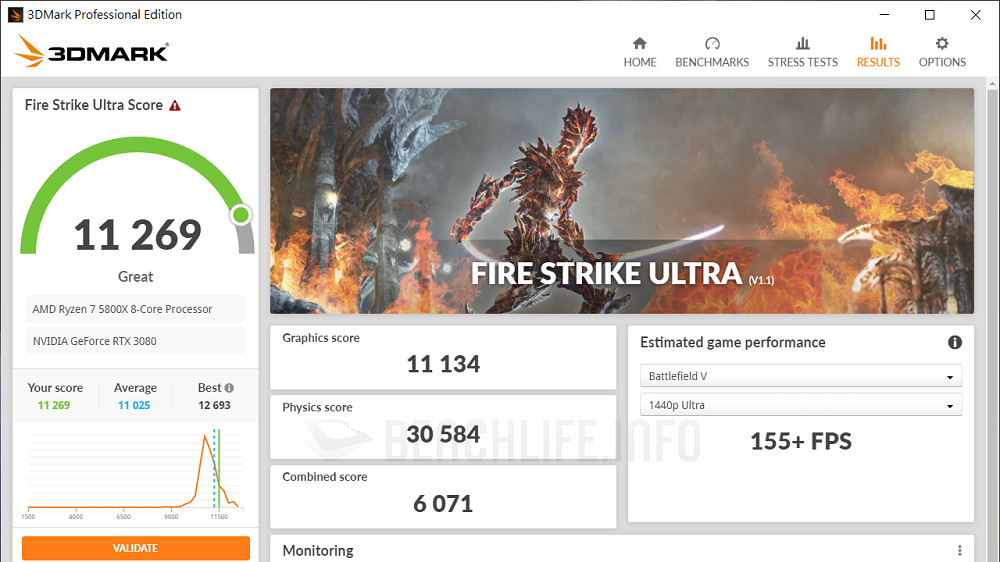

MSI MAG X570S Torpedo Max - Benchmark (10)

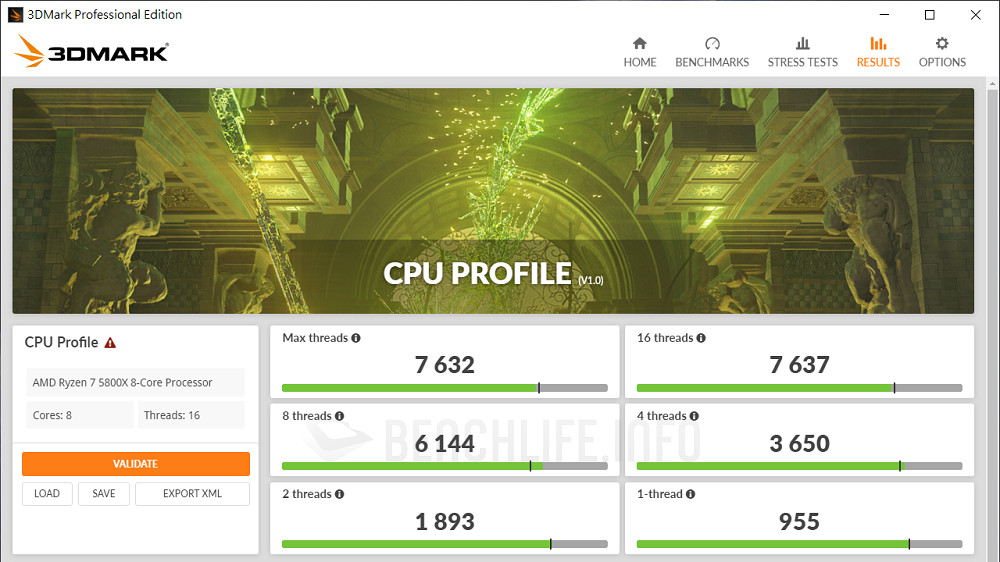

MSI MAG X570S Torpedo Max - Benchmark (9)

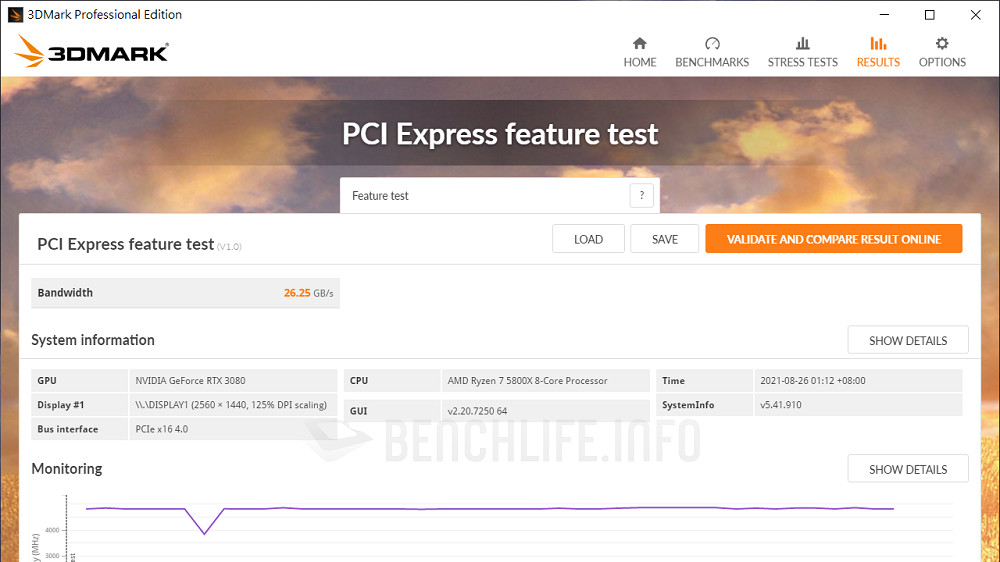

MSI MAG X570S Torpedo Max - Benchmark (11)

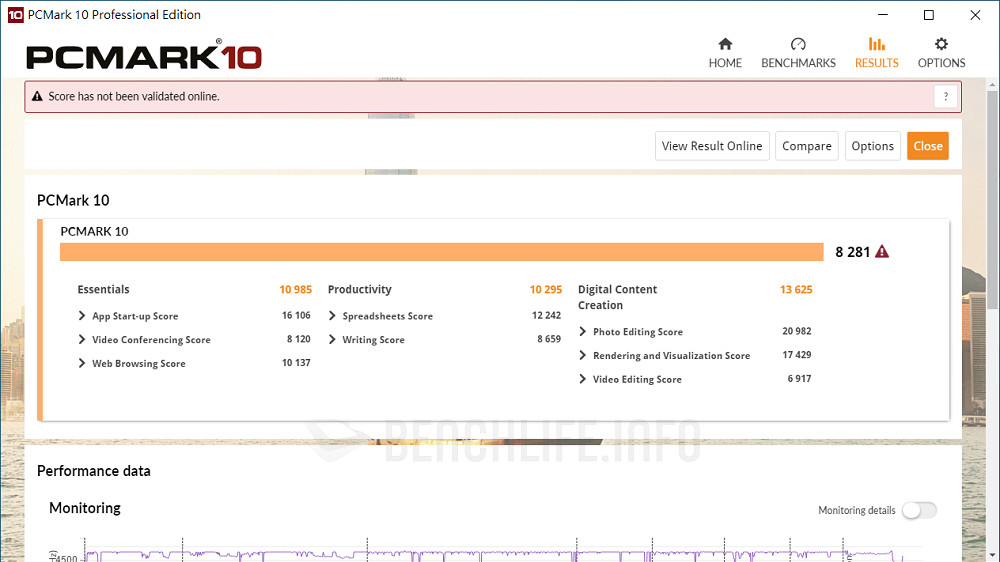

MSI MAG X570S Torpedo Max - Benchmark (5)

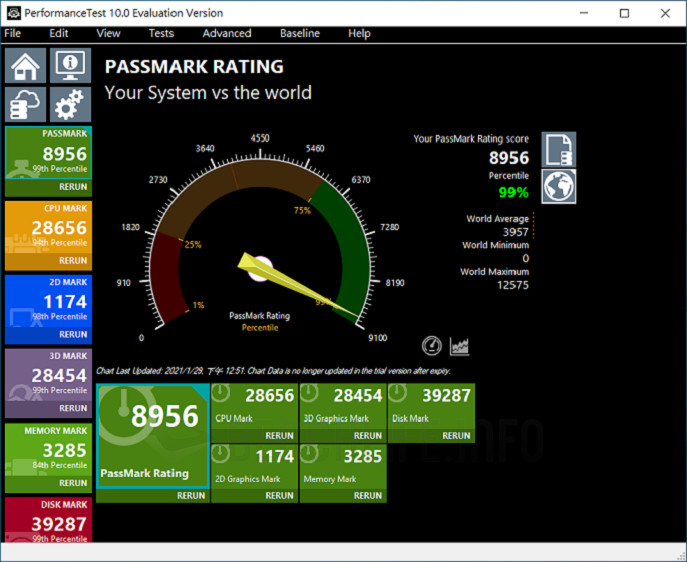

MSI MAG X570S Torpedo Max - Benchmark (13)

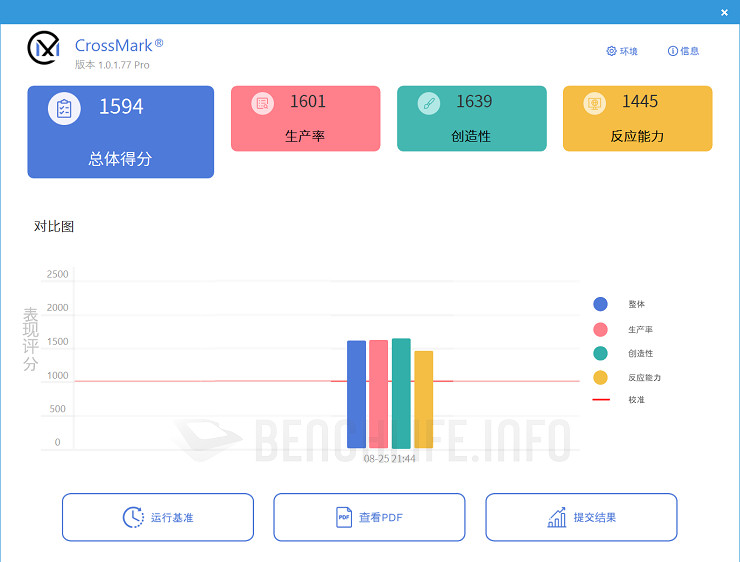

MSI MAG X570S Torpedo Max - Benchmark (19)
MSI MAG X570S Torpedo Max - Benchmark (21) MSI MAG X570S Torpedo Max - Benchmark (1) MSI MAG X570S Torpedo Max - Benchmark (22) MSI MAG X570S Torpedo Max - Benchmark (14) MSI MAG X570S Torpedo Max - Benchmark (20) MSI MAG X570S Torpedo Max - Benchmark (15) MSI MAG X570S Torpedo Max - Benchmark (16) MSI MAG X570S Torpedo Max - Benchmark (17) MSI MAG X570S Torpedo Max - Benchmark (2) MSI MAG X570S Torpedo Max - Benchmark (3) MSI MAG X570S Torpedo Max - Benchmark (4) MSI MAG X570S Torpedo Max - Benchmark (8) MSI MAG X570S Torpedo Max - Benchmark (6) MSI MAG X570S Torpedo Max - Benchmark (7) MSI MAG X570S Torpedo Max - Benchmark (12) MSI MAG X570S Torpedo Max - Benchmark (10) MSI MAG X570S Torpedo Max - Benchmark (9) MSI MAG X570S Torpedo Max - Benchmark (11) MSI MAG X570S Torpedo Max - Benchmark (5) MSI MAG X570S Torpedo Max - Benchmark (13) MSI MAG X570S Torpedo Max - Benchmark (19)

測試平台

MAG X570S Torpedo Max 整體設計配置中規中矩,上市價格或許會在 6,000 元左右,和預估價位的競品概略相比,該有的不少也沒有多餘贅飾。它終究是採用 X570(S)晶片組,I/O 機能性比 B550 還要豐富許多,如果組裝預算落在這個區間,是可以列入優先考慮清單內。
