TR-002 搭配自家指定 NAS,可以建立 QTS 儲存池來獲取額外機能。

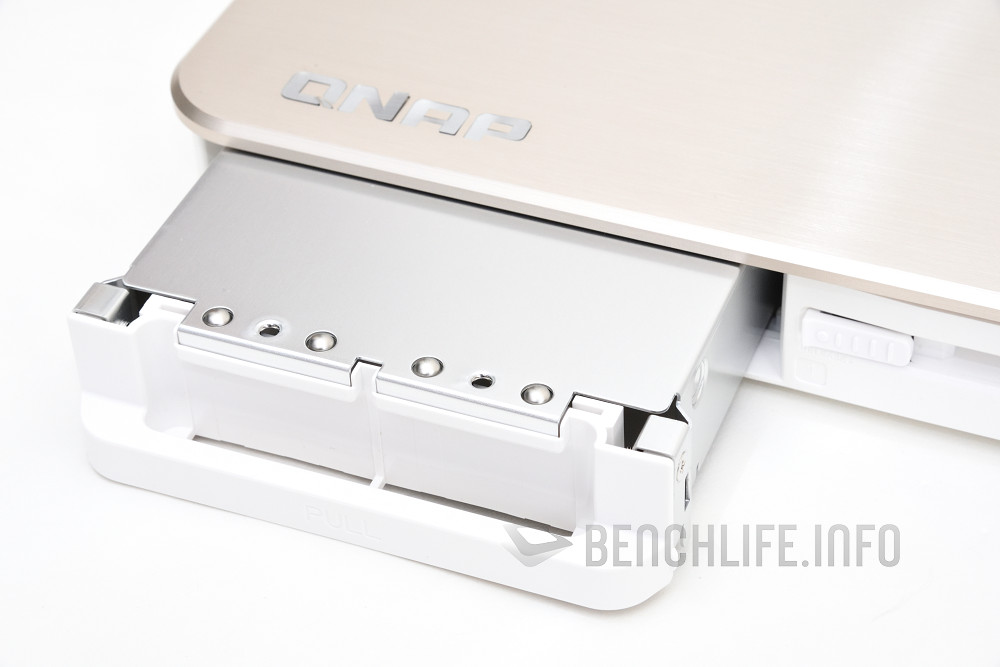

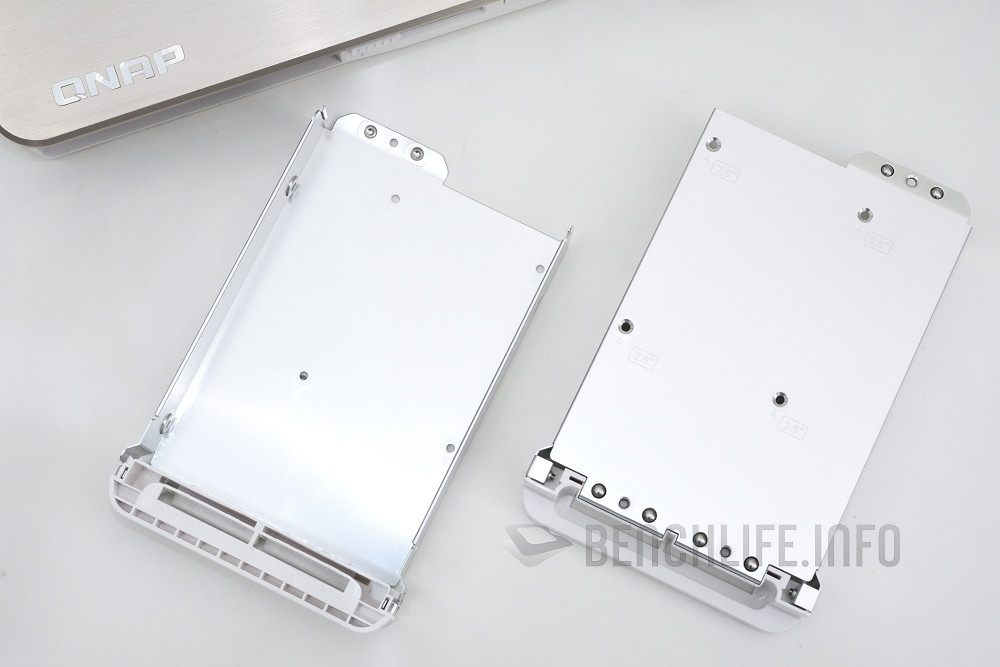

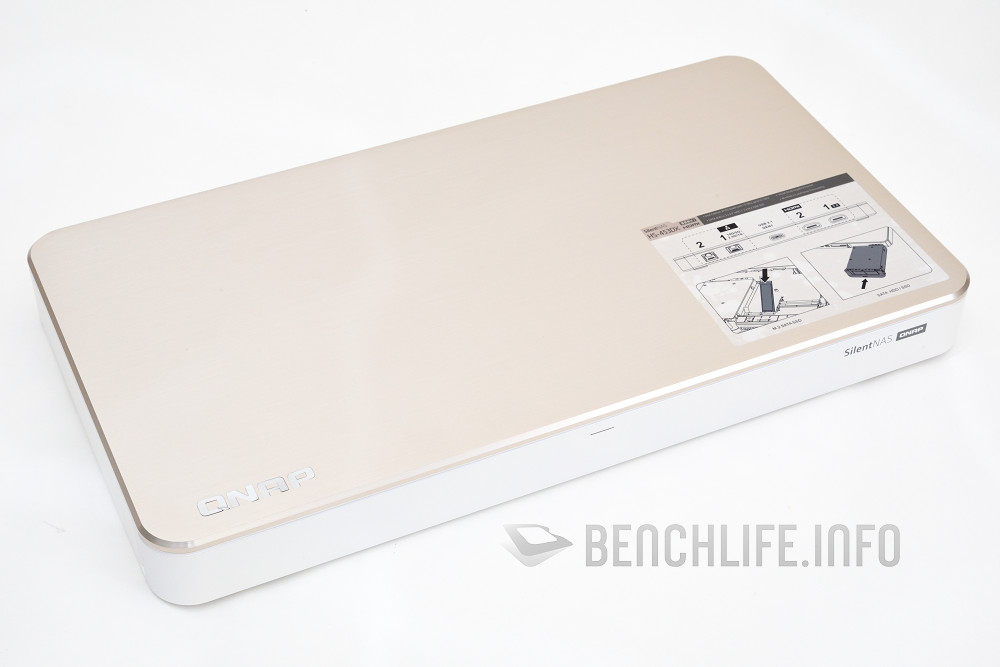

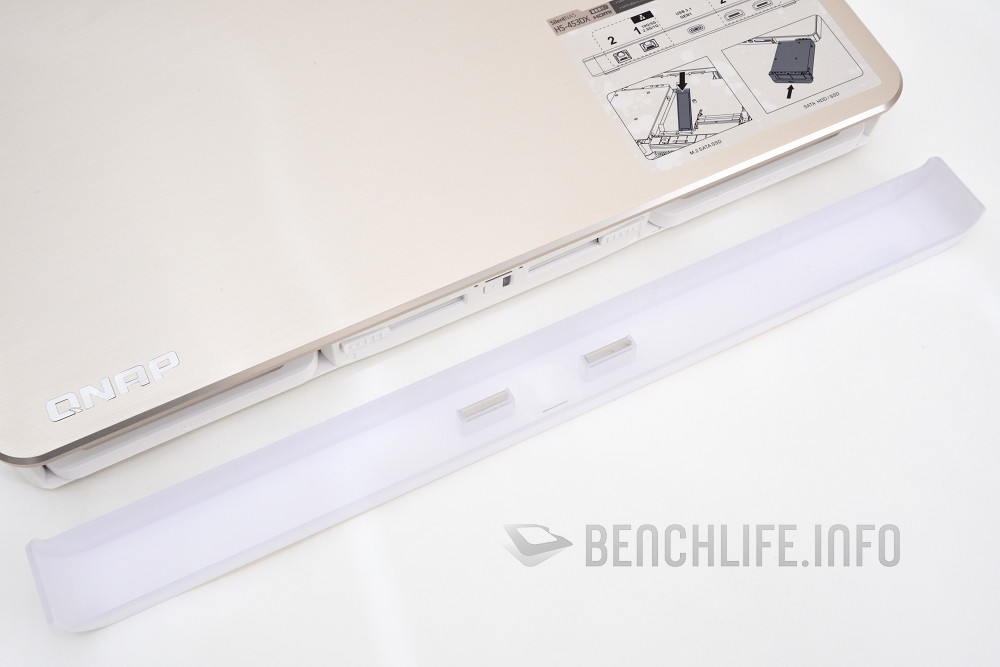

承前篇「能和自家 NAS 結合運用,QNAP TR-002 外接盒動手玩」,QNAP 一併出借 HS-453DX,讓我們實際體驗 TR-002 儲存擴充裝置與自家 NAS 搭配。強調 4K 超高畫質影音機能的 HS-453DX,除了有著美型質感外觀設計,更結合被動式散熱機構來實現零噪音。HS-453DX 內建 2 組 M.2 SATA 6Gb/s 固態硬碟模組插槽,可以設置為儲存空間或者加速等作用,而另外 2 組 3.5 / 2.5 吋磁碟裝置抽取式托盤,通常建議安裝硬碟來獲取大容量。

HS-453DX 核心植基於 Intel 的 Celeron J4105(4C / 4T、1.5~2.5GHz)處理器暨平台,可配置 4GB 或 8GB 容量 SODIMM 記憶體模組,以此作為 4K 影音串流所必要的性能基礎,機身更內建 HDMI 2.0 介面可直接與電視機搭配。而為使超高畫質影音串流與大量檔案傳輸,可以獲得最佳順暢度、速度體驗,機身更另外配備 1 組 Multi-Gig 乙太網路(支援 10、5、2.5、1Gbps 等速率)。基於前述特點,我們屬意以 HS-453DX 搭配 TR-002,可以一併體驗其 10Gbps 乙太網路。

QNAP HS-453DX & TR-002 (2)
QNAP HS-453DX & TR-002 (3)
QNAP HS-453DX & TR-002 (4)
QNAP HS-453DX & TR-002 (5)
QNAP HS-453DX & TR-002 (9)
QNAP HS-453DX & TR-002 (10)
QNAP HS-453DX & TR-002 (11)
QNAP HS-453DX & TR-002 (6)
QNAP HS-453DX & TR-002 (7)
Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image...

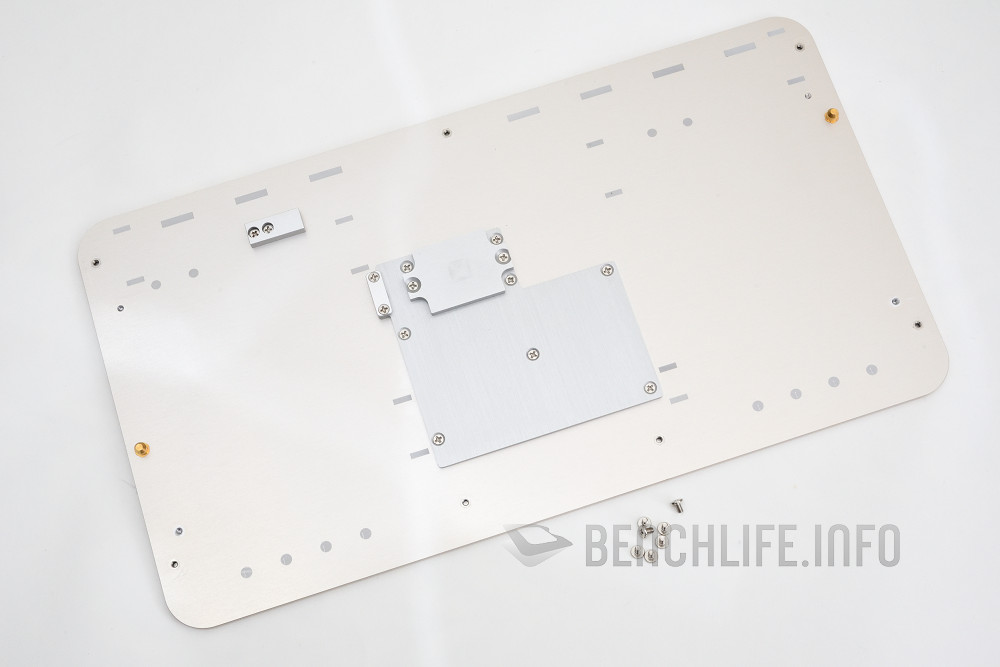

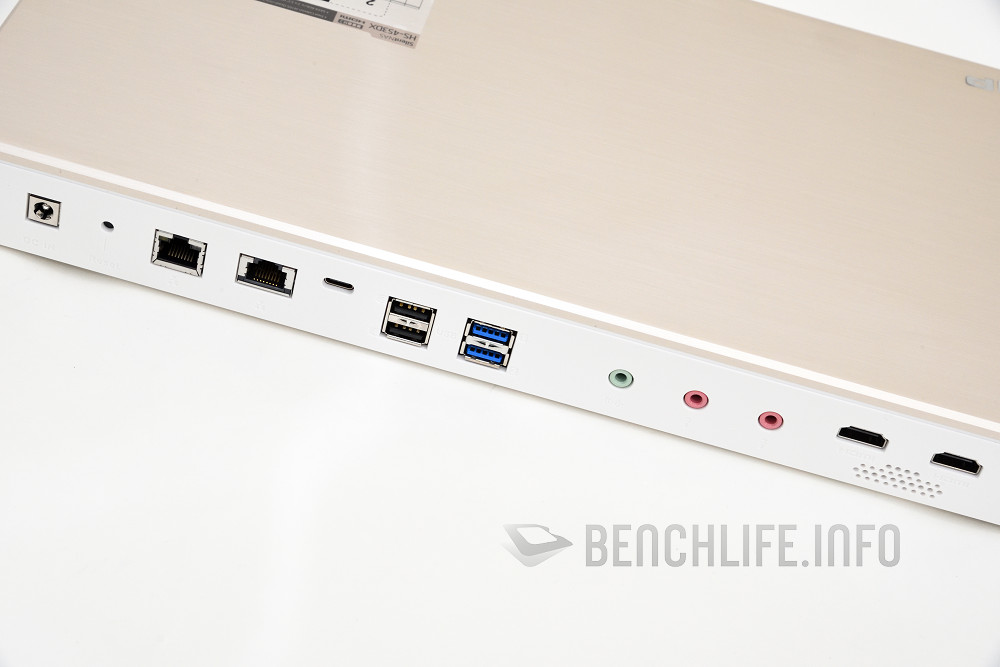

HS-453DX 與 TR-002 主機內,皆安裝向 Plextor 商借的 512GB 容量固態硬碟,依序分別為 M8V(M.2 Type 2280、SATA 6Gb/s)、S3C(2.5 吋、SATA 6Gb/s)。在下方圖例可看到,QNAP 機構設計考量到散熱要求,提供導熱膠可自行貼合在固態硬碟模組上,以便將熱量傳導至厚實的鋁合金上蓋。而在 HS-453DX 背板位置,同時提供 USB Type-A 與 USB Type-C 連接埠,因此 TR-002 無須另外購置線材,就能夠和 HS-453DX 連結使用。

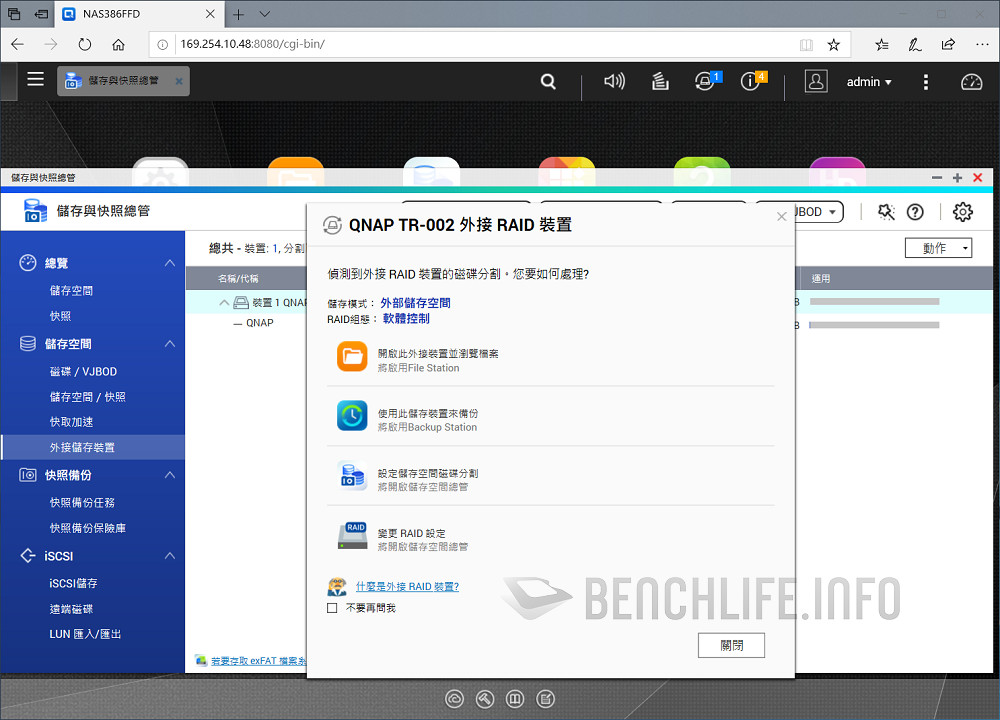

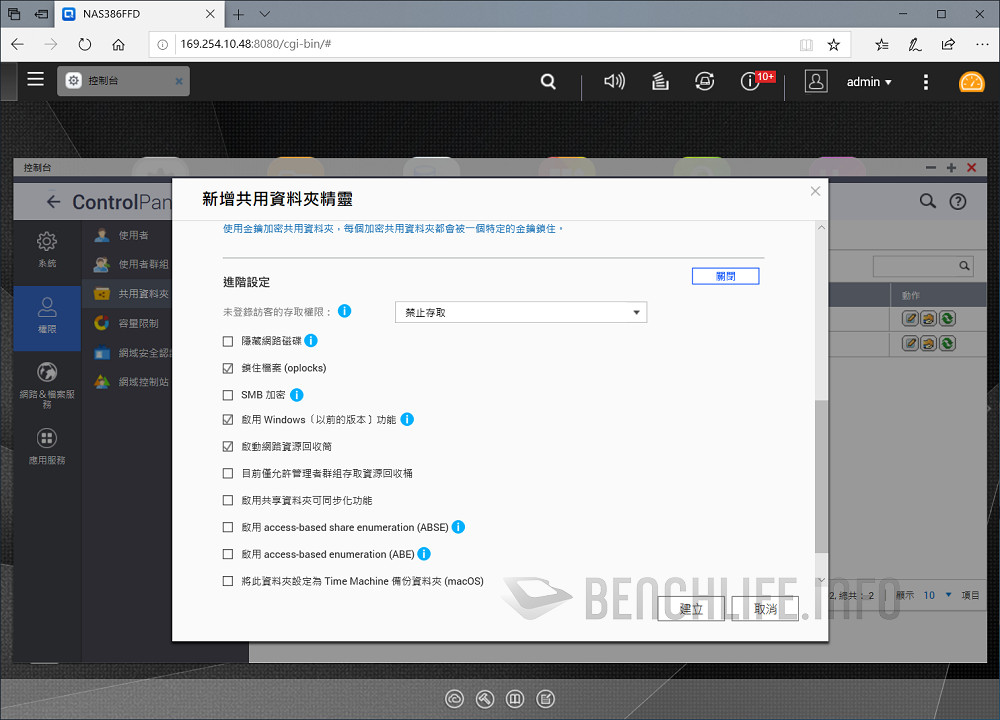

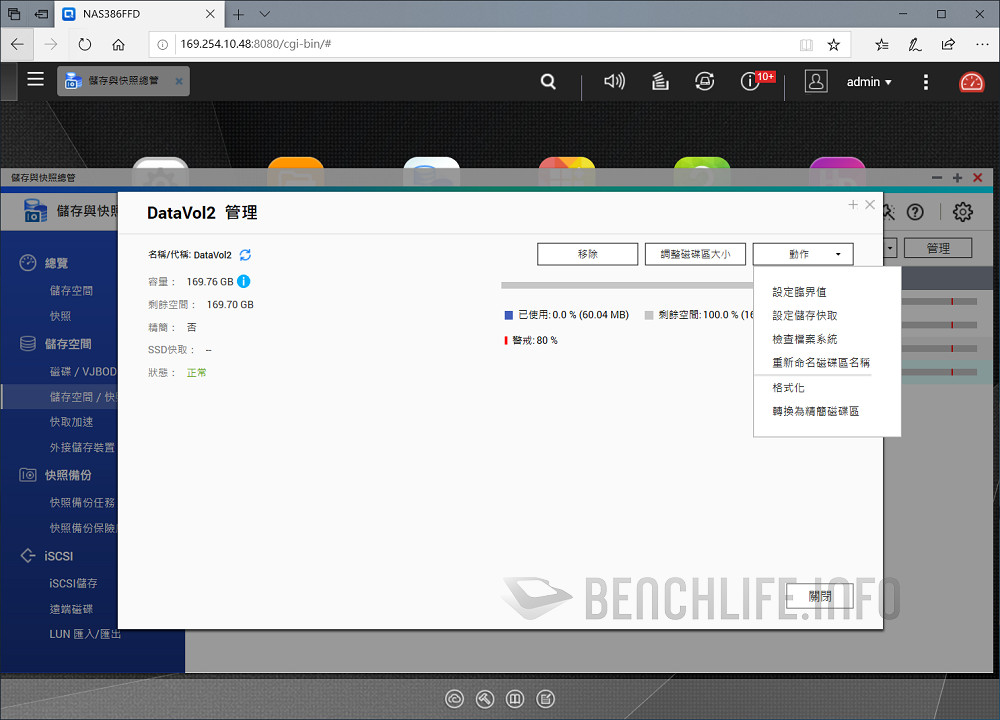

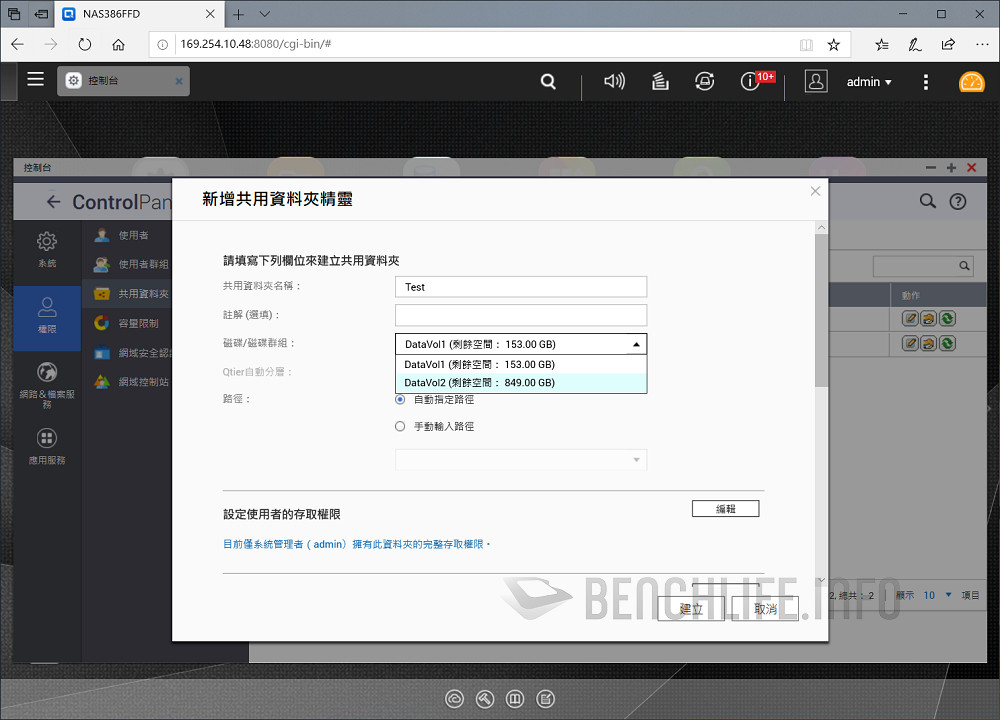

TR-002 純粹當作 USB 外接儲存裝置運用,HS-453DX 會將它判定為一般磁碟區,可以隨時接著進行建立共享目錄、備份 NAS 之用。如同使用第三方品牌外接盒,HS-453DX 並不會介入改變既有的磁碟運作模式,即便透過 HS-453DX 來初始化 TR-002,效用和  QNAP External RAID Manager 管理軟體相同。

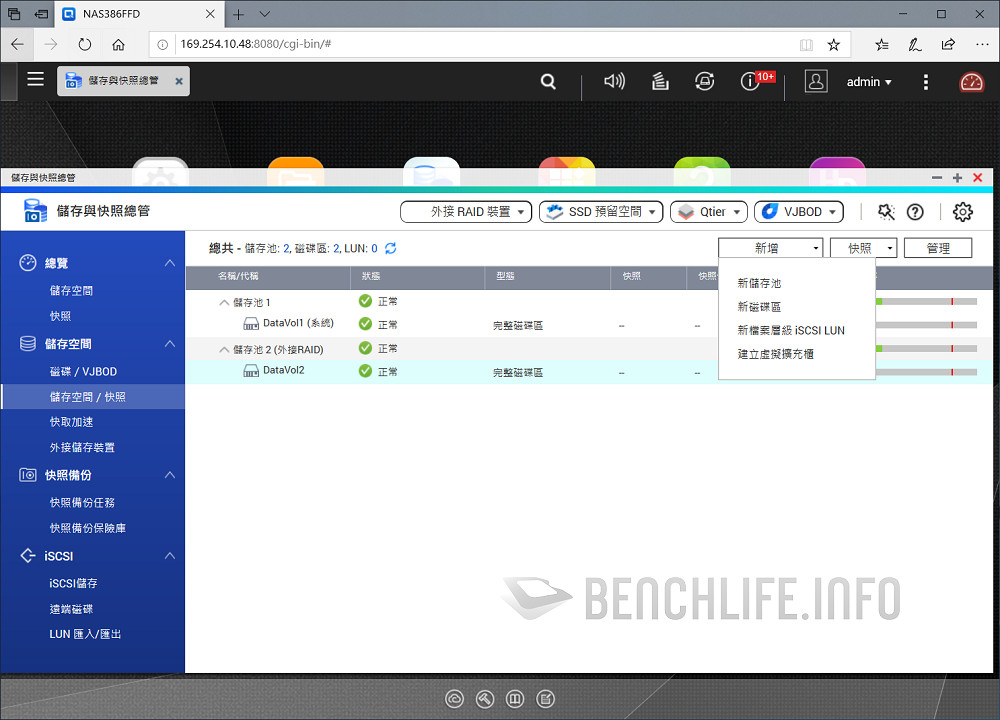

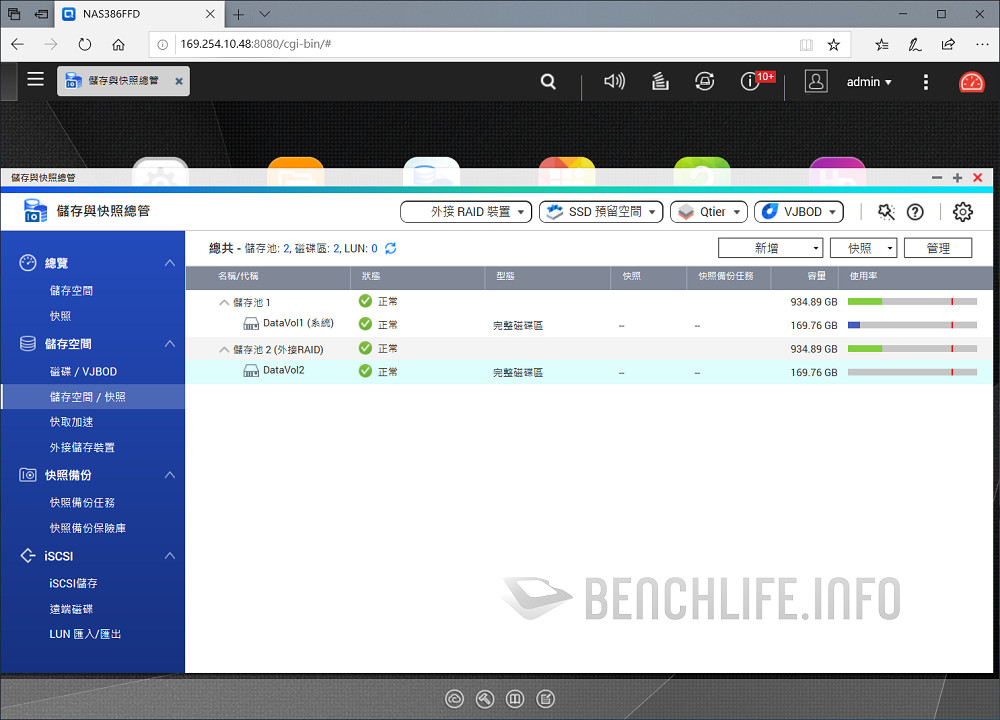

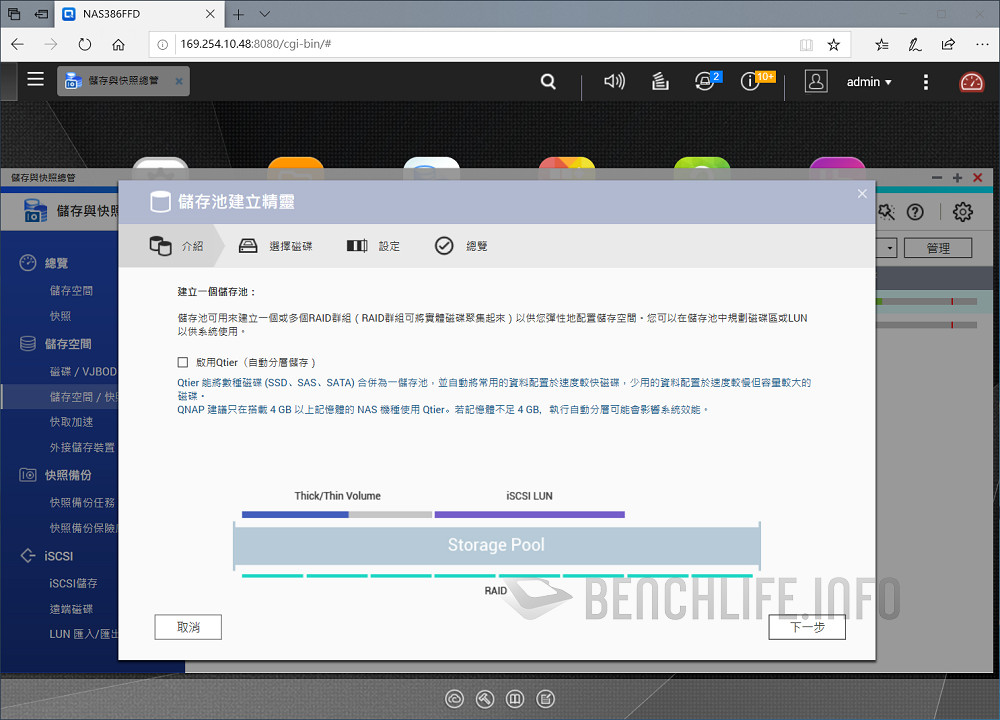

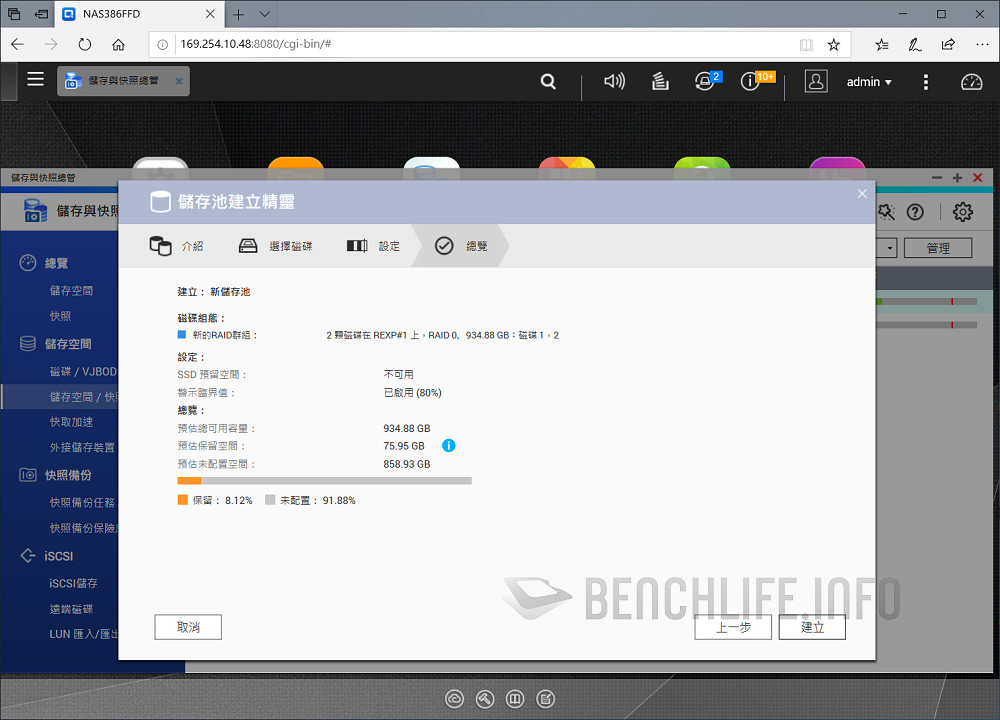

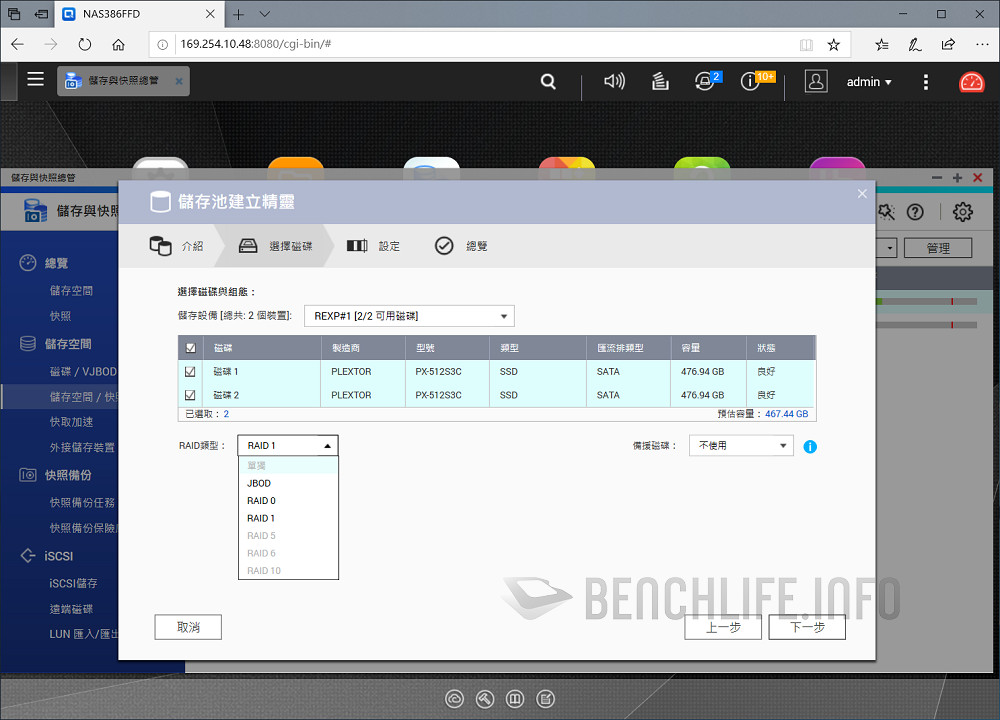

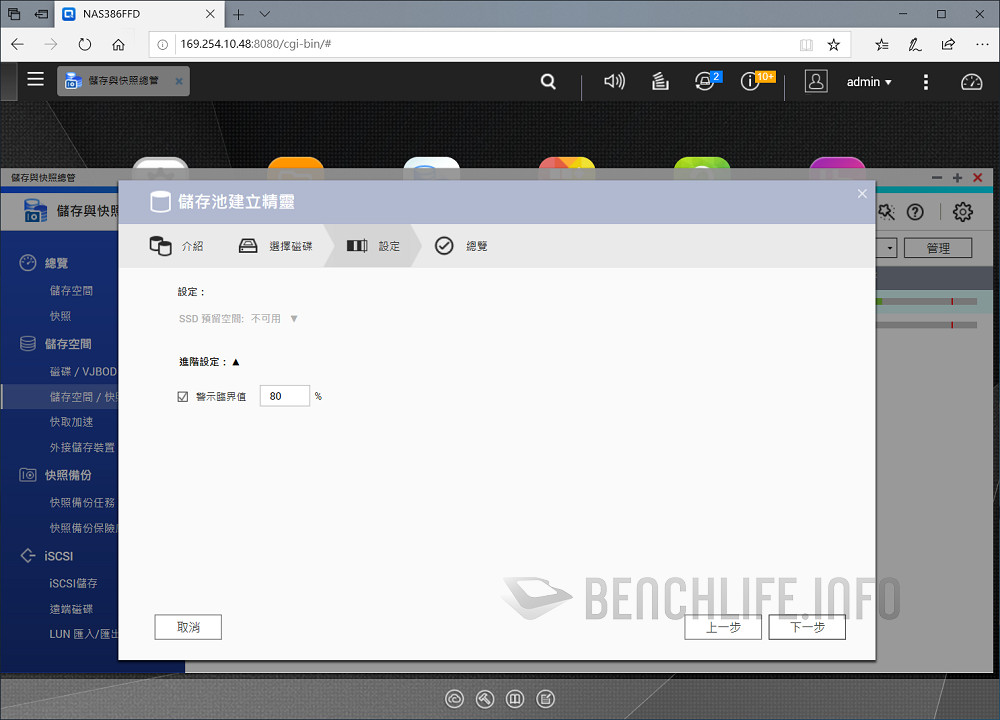

至於 QNAP 所強調自家指定機種搭配,構成條件之後 TR-002 將也能建立 QTS 儲存池,效益在於可獲得 Qsirch 全域搜尋、Qfiiling 自動歸檔等機能。惟它是獨立運作無法與 NAS 端的磁碟 / 區整合,也不能和 NAS 互換已建置 QTS 儲存池的磁碟裝置,而 TR-002 本身的 RAID 組態亦不支援遷移、容量擴充等。

QNAP HS-453DX & TR-002 - Setup (1)
QNAP HS-453DX & TR-002 - Setup (6)
QNAP HS-453DX & TR-002 - Setup (7)
QNAP HS-453DX & TR-002 - Setup (8)
QNAP HS-453DX & TR-002 - Setup (2)
QNAP HS-453DX & TR-002 - Setup (3)
QNAP HS-453DX & TR-002 - Setup (4)
QNAP HS-453DX & TR-002 - Setup (5)
QNAP HS-453DX & TR-002 - Setup (9)
QNAP HS-453DX & TR-002 - Setup (10)
Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image...

將 TR-002 連接至 HS-453DX,首先試驗與電腦之間的檔案傳輸速度,以下是採取和先前相同的測試條件。概略比較下來,其讀取速度降低了 100MB/s 上下,而寫入所受影響大約是讀取的一半,我們認為是 NAS 這個環節所致。至於 HS-453DX 所內建 10Gbps 網路延伸試驗部分,寫入在 600MB/s 之上是有跑出預期速度,反觀寫入並未超過 470MB/s,這是基於電腦主機端的固態硬碟特性使然,但這整體結果是在預期內、可接受的。

HS-453DX & TR-002 <-> 電腦。
HS-453DX <-> 電腦。

總和下來,TR-002 強調採用 USB 3.1 Gen 2 橋接器,但是韌體並未支援 UASP 傳輸模式,導致速度受當相當程度的限制,我們只建議用於安裝硬碟。不解 QNAP 是基於何故這麼設定,除非官方有意經由韌體更新來提供 UASP 支援,否則以其價位和可得使用體驗來講,會比較侷限在適合搭配自家特定 NAS。
