使用筆電進行內容創作,少不了一個理想的外接儲存裝置來搭配。

因緣際會,我們取得銳銨科技所提供的硬碟外接盒樣品,得以實際動手體驗把玩。銳銨是仍然在市場上活躍的老字號之一,向來以 Raidon 與 Stardom 雙品牌策略,分別耕耘商用、個人、創作工作者等市場。這款 SOHORAID ST4-TL3+ 是歸類在 Stardom 品牌之下,4-Bay 機構結合 Thunderbolt 3 介面設計,主打影音內容創作應用。

SOHORAID ST4-TL3+ 採用鋁合金構成外殼,讓質感、堅固性、輔助散熱同時兼具,擺放在 Mac 設備一旁毫無違和感。頂部還有個提把方便搬動,畢竟 4-Bay 全金屬盒本身已經有相當份量,若再裝滿 ≧10TB 容量硬碟確實會挺重的。外觀除了銀灰色為主體塗裝,Stardom 也提供全黑化版本選擇,型號後綴 B 即為 SOHORAID ST4-TL3+B,我們所取得樣品正是這個版本。

儲存裝置安裝採用模組化設計,4 個抽取盤混合塑料(如面板)與金屬(如儲存裝置框架)材質構成,面板上皆有獨立的 LED 狀態燈號與鑰匙孔,設計上支援熱插拔、方便抽換、可避免不當抽出裝置。包含主電源指示燈,都是採用藍色 LED 單一配置,僅藉由恆亮或閃爍來表示狀態。至於頗為扎實的儲存裝置框架,螺絲孔位通吃 3.5 吋與 2.5 吋儲存裝置,無須加上特定配件即可上鎖。

除了前面板主電源燈號旁邊的通風孔,機背也裝配 9cm 靜音風扇,附加轉速切換開關(高、中、低 3 段),可依散熱需求、對噪音量的要求來自由調整。而其電源採用內建模組設計,免去外接變壓器對於擺設上的影響,規格標示最大輸出功率為 150W。另外雖然主電源開關位於機背,但是 SOHORAID ST4-TL3+  設計上支援休眠狀態,可以伴隨電腦主機 / 筆電自動啟、閉。

在內部核心建構部分,銳銨提供資料讓我們參考,是以 Intel 型號 JHL6540 這款 Thunderbolt 3 控制器作為樞紐。機背 2 組 USB Type-C 連接埠,供電能力(USB PD)設置為 5V / 3A,可連接其他 Thunderbolt 3 設備、為手機等裝置充電。另外有組 Mini DisplayPort 可連接顯示器,以及由 Aquantia 型號 AQC107S 控制器所構成,支援至 10Gbps 速率的 Multi-Gig 乙太網路可以運用。

至於磁碟機能方面,是採用 Marvell 型號 88SE9230 的 SATA RAID 控制器,主要規格為 PCIe 2.0 x2 轉 4 埠 SATA 6Gb/s,內建 RAID 0 / 1 / 10 硬體磁碟陣列機能。SOHORAID ST4-TL3+ 以此為基礎,提供包含 JBOD 在內的 4 種磁碟運作模式選擇,得另外安裝官方所提供 Marvell Storage Utility 軟體,進行磁碟運作組態設置、維護管理。

SOHORAID ST4-TL3+ 與電腦連結,SATA RAID 和乙太網路這 2 個控制器,都得分別安裝官方所提供的驅動程式。完成之後便能看到所安裝的儲存裝置,各自獨立可以立即使用之,這都是基於 Thunderbolt 3 介面架構特性使然。若想要啟用硬體磁碟陣列,就得透過 Marvell Storage Utility 來設定,其介面操作算是簡單、易懂,並不會比某些主機板晶片組的內建功能複雜。

點選「Adapter」附加選項「Operation」內的「Create RAID」,選定目標儲存裝置、RAID 模式、Stripe Size(一般用預設值即可)就能完成建立,Marvell 架構是以 Virtual Disk(虛擬磁碟)的形式來顯示之。SOHORAID ST4-TL3+ 允許同時建立 2 個組態,例如可用 2 顆固態硬碟做 RAID 0 來當外接工作碟,另外以 2 顆大容量硬碟建置 RAID 1 備份重要資料。

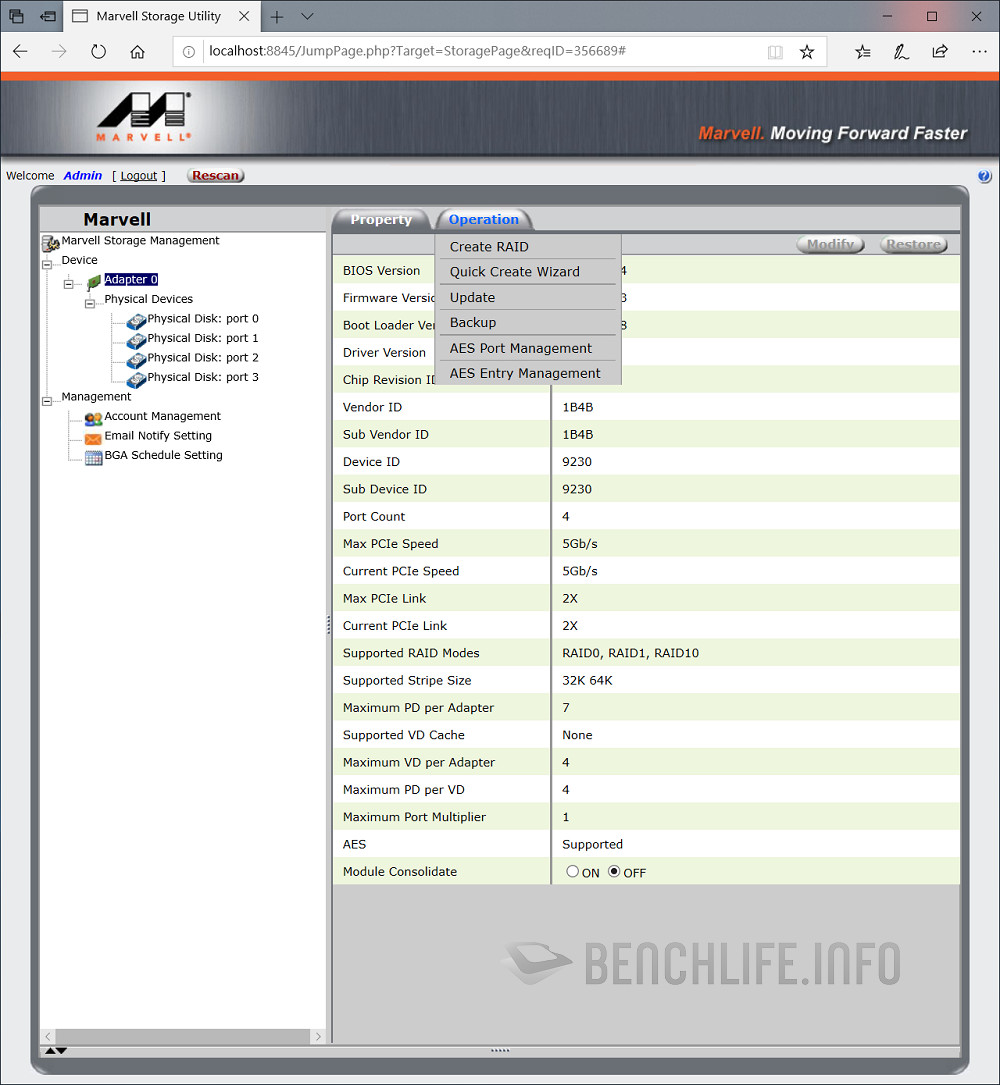

Stardom SOHORAID ST4-TL3+ - UI (7)

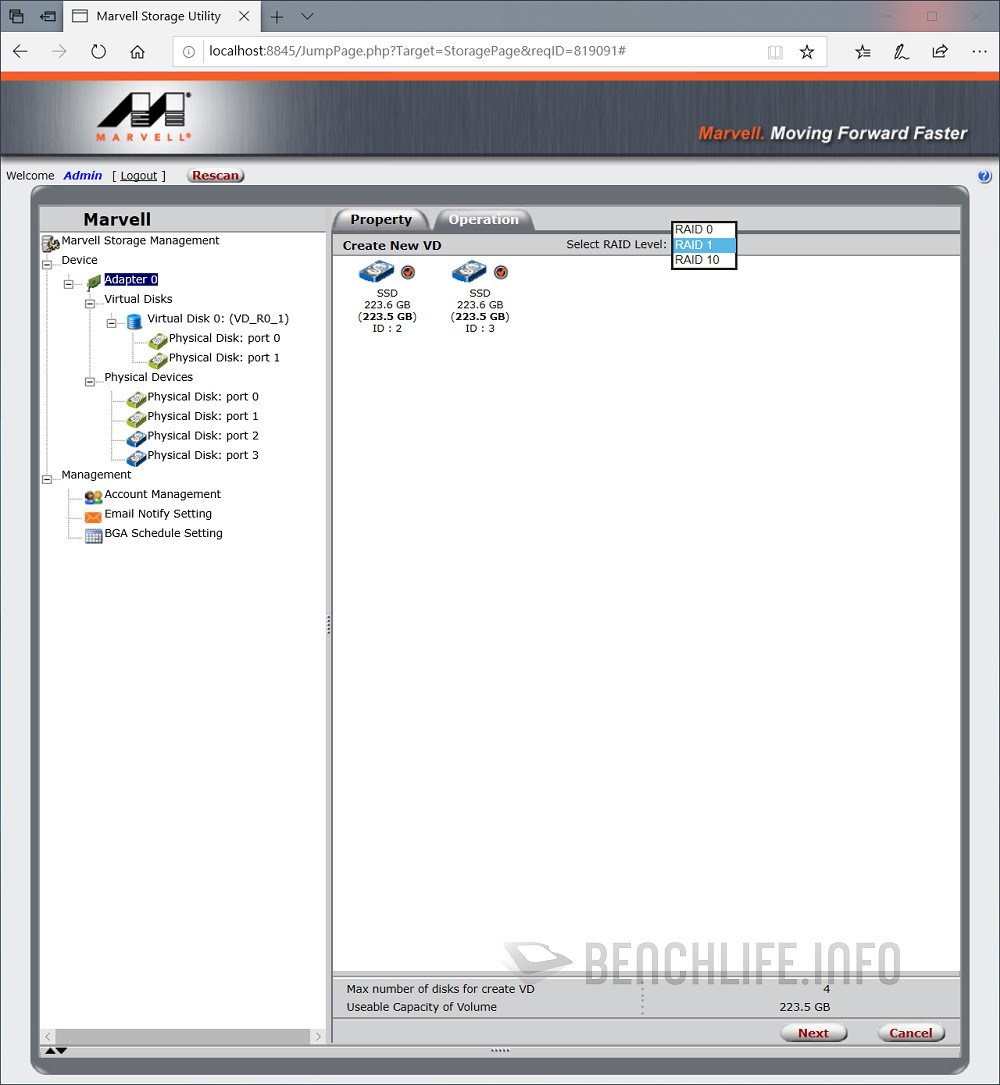

Stardom SOHORAID ST4-TL3+ - UI (4)

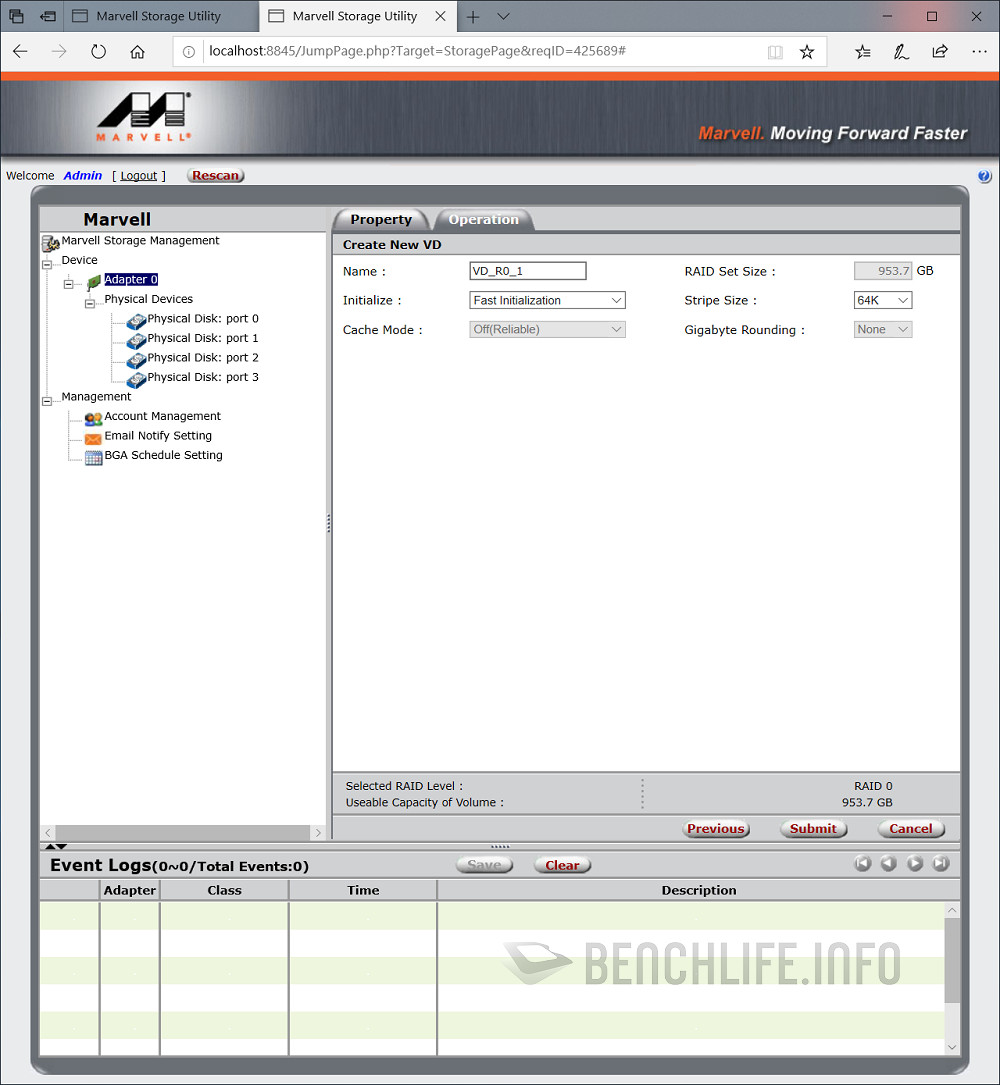

Stardom SOHORAID ST4-TL3+ - UI (8)

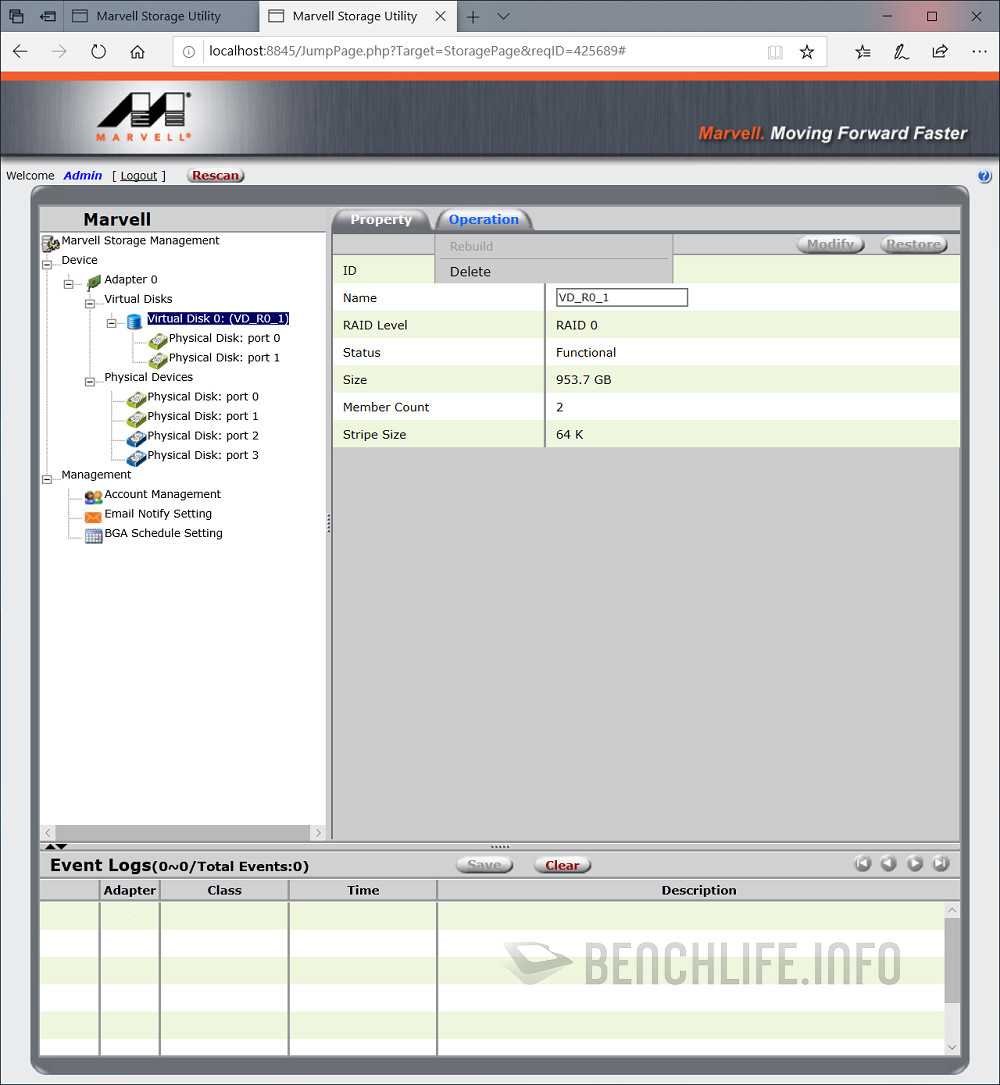

Stardom SOHORAID ST4-TL3+ - UI (2)
Stardom SOHORAID ST4-TL3+ - UI (3)
Loading image... Loading image... Loading image... Loading image... Loading image...

測試平台

  • 處理器:Intel Core i7-7820X
  • 主機板:GIGABYTE X299 Designare EX
  • 顯示卡:MSI GeForce GTX 1050 2G OC
  • 記憶體:Crucial Ballistix Tactical DDR4-2666 32GB Kit(4 x 8GB)
  • 系統碟:Plextor M6e 256GB、Plextor M9PeGN 512GB
  • 測試碟:Plextor S3C 512GB x 2、Seagate 600 SSD Pro 240GB x 2
  • 作業系統:Microsoft Windows 10 Pro 64bit

從前述規格配置,已經能推估出 SOHORAID ST4-TL3+ 的磁碟性能上限,該 SATA RAID 控制器系統介面為 PCIe 2.0 x2,介面理論頻寬僅 1GB/s。至於這頻寬的利用率如何,是由磁碟控制器本質性能來決定,取介面頻寬打個 8~9 折,即 800~900MB/s 不等速度都司空見慣。我們利用固態硬碟來縮短驗證耗時,主要以 Plextor S3C 安裝 2 顆為主軸,至於 Seagate 600 SSD Pro 也安裝 2 顆作為輔助。

數據圖所標示 RAID 0(x2) 是使用 S3C 所建立,RAID 0(x4) 、RAID 10 則是 2 組(種)固態硬碟混合,如此試驗 SOHORAID ST4-TL3+ 磁碟速度上限。於各自獨立、單碟機運作模式下,最大讀取速度算是理想,惟寫入與 4K 讀寫比接在主機板上慢一些。至於各 RAID 組態,CrystalDiskMark 佇列深度測試模式有較高參考數值,RAID 0(x4) 達到讀取 806MB/s、寫入 717MB/s 之譜,RAID 0(x2) 速度只略低不到 10MB/s。





從數據可以確認,SOHORAID ST4-TL3+ 磁碟速度上限是在 800MB/s 左右,2 個固態硬碟組建 RAID 0 即能吃光頻寬。接著以 S3C、RAID 0 這個基準組合,試驗真實檔案傳輸速度的表現,內容為約 9.9GB 單一大檔與 16,678 個共 9.8GB 左右容量的零散檔案。單一大檔速度達讀取 622.6MB/s(耗時 16 秒)、寫入 475.3MB/s(耗時 20.9 秒),零散檔案則為讀取 113.8MB/s(耗時 86 秒)、寫入 73.4MB/s(耗時 134 秒)。



以上是利用 RAID 0 衝高資料流量的試驗手段,實際使用體驗仍得視磁碟裝置類型,以及 RAID 組態設置而定。磁碟控制器允許建立 2 個 RAID 組態,加以斟酌磁碟頻寬上限和應用需求,妥善規劃磁碟搭配組合就不會是多大的問題。SOHORAID ST4-TL3+ 其餘使用感如機身結構良好、組裝方便、可抽換裝置、能自訂散熱風扇轉速,同時還有 10Gbps 乙太網路方便使用者,市場參考價格 22,050 元,適合專業工作者評估選用。
