目前市場上唯二針對開放式水冷玩家推出的水冷主機板 GIGABYTE Z490 AORUS XTREME WaterForce 我們已經見過,而現在我們則是要來見見 ASRock Z490 Aqua 主機板。

與 GIGABYTE Z490 AORUS XTREME WaterForce 連 PCH 一併包覆的全覆蓋式水冷頭不同,這次 ASRock Z490 Aqua 的水冷頭僅覆蓋 CPU 與 CPU 供電模組,並未延伸至 PCH 端。類似的設計,對於玩家來說可能是個相當不錯的設計,因為出問題要拆卸不至於過於麻煩… 所以很多時候,單純的 CPU 全覆蓋式冷頭會較好。

這張主機板的冷頭屬於預裝設計,因此使用者安裝 CPU 的時候需要先將冷頭卸下。ASRock Z490 Aqua 冷頭的設計屬於噴射式設計,是目前大部分冷頭較常的設計。

EATX 規格的 ASRock Z490 Aqua 主機板採用 16 相 Digi Power 供電設計,每一相使用的是 ISL99390 的 90A Dr.MOS;嚴格來說,這張主機板的 CPU 供電屬於 Doubled 設計。

CPU 供電需要雙 EPS 8 PIN,然而單一個 EPS 8 PIN 也是能驅動這張主機板運作。

前置的 USB 3.2 Gen1 Header 以及 USB Gen2 Header 都能在主機板上見到,同時還有 8 組 SATA 6.0Gbps 連接埠供使用。

主機板的 PCIe 插槽配置為 PCIe x16、PCIe x1、PCIe x1、PCIe x8 以及 PCIe x4 配置。雖然 ASRock 官方網站宣傳可以支援 PCIe Gen4,但以之前測試 GeForce RTX 30 系列顯示卡的結果來說,有沒有 PCIe Gen4 頻寬的差異並不太大。

3 個 NVMe M.2 SSD 插槽可以在盔甲下見到,其中 RKL_M2 的 NVMe M.2 SSD 插槽可以說是為了支援 PCIe Gen4 的 Rocket Lake-S 處理器所預留。

盔甲下了很大的心力,特別是 PCH 上方的鏡面設計,與全覆蓋式冷頭一併提升了 ASRock Z490 Aqua 主機板的質感。

預裝 I/O 擋板顯然是目前高階主機板最基本的設計,但必須要說 ASRock 這張主機板的 I/O 配置相當豐富,因為我們可以見到 Wi-Fi 6 天線接頭、HDMI 1.4、3.5mm 與 S/PDIF 音效輸出,4 個 USB 3.2 Gen1、4 個 USB 3.2 Gen 2(其中一個為 Type-C 連接埠),以及 2 個 Thunderbolt 3 與 Mini DP in。

音效部分使用的是 Realtek ALC1220 Audio Codec、ESS SABRE9218 DAC 以及音效電容。

網路部分,有 Aquantia AQC107 10GbE 網路晶片以及 Realtek Dragon RTL8125BG 2.5GbE 網路晶片;Wi-Fi 6 無線網路晶片為 Intel AX201,都是目前高階主機板相當主流的規格。

ASRock Z490 Aqua 這次也加入了 OLED 面板,大大提升它的價值與質感。

測試部分以 Intel Core i5-10600K 設定至 5.0GHz 時脈,並搭配 KLEVV BOLT XR DDR4 3200MHz 記憶體以 4000MHz CL18 進行測試。

ASRock Z490 Aqua + Intel Core i5-10600K 5.0GHz

cpu bench

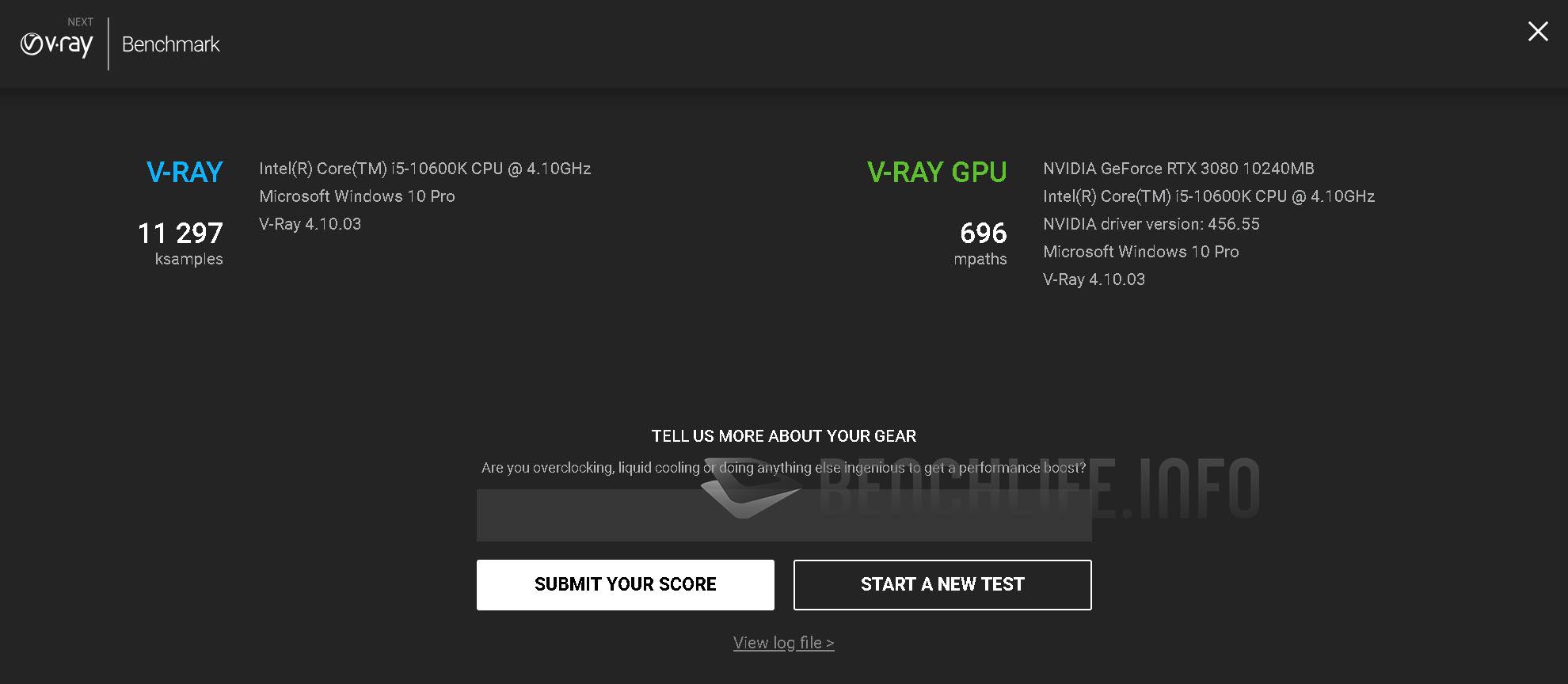

vray

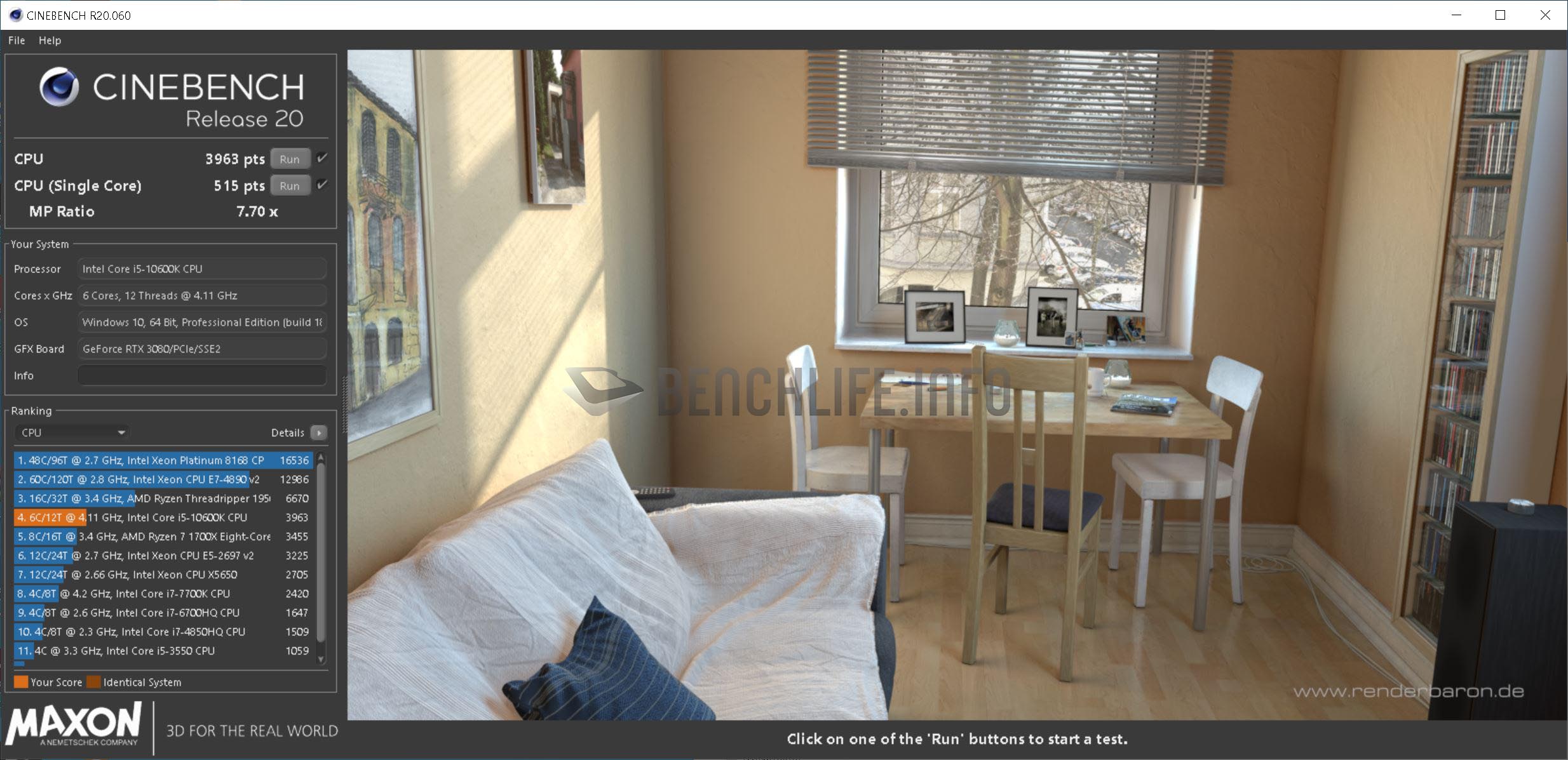

r20

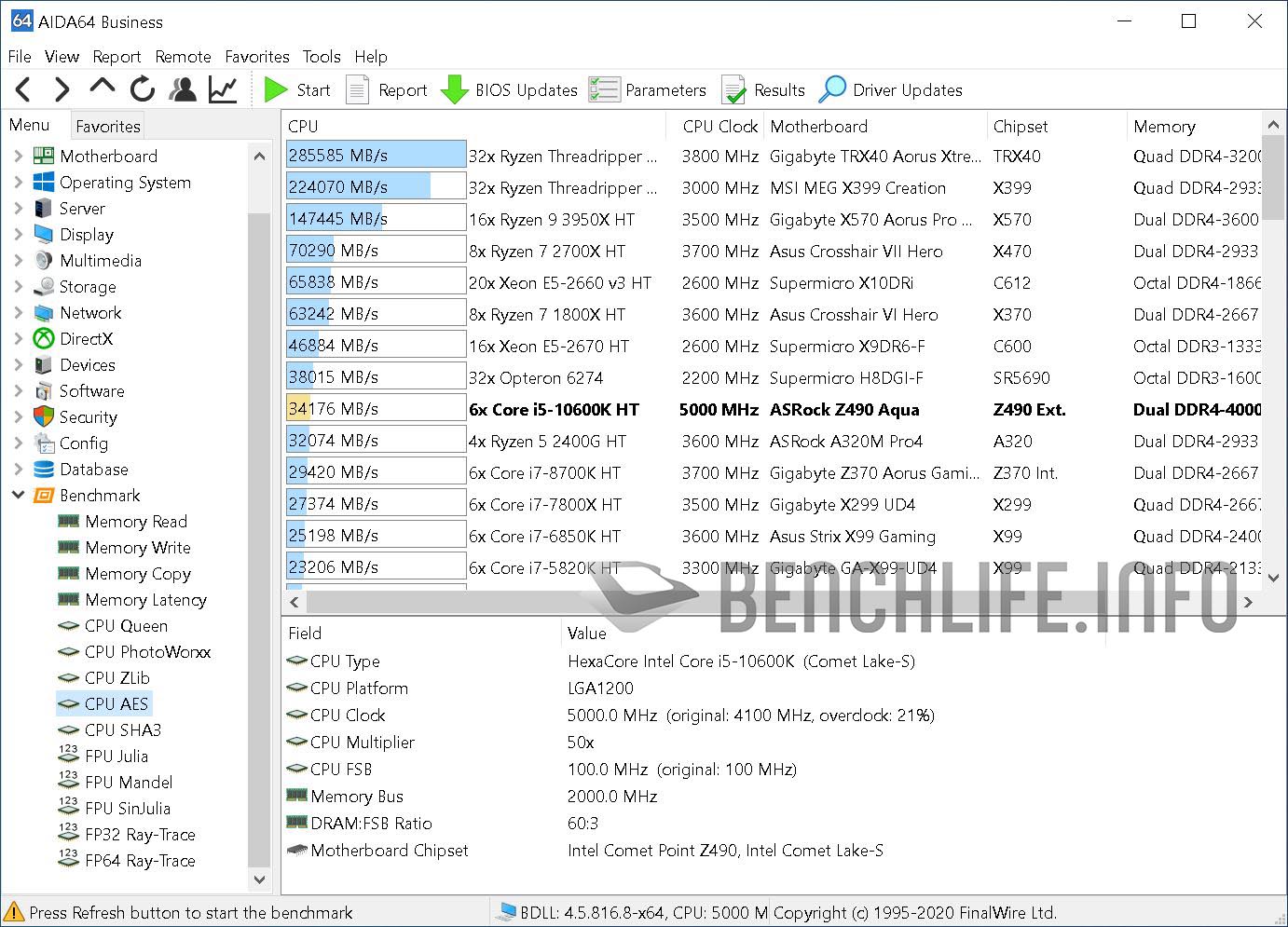

aes

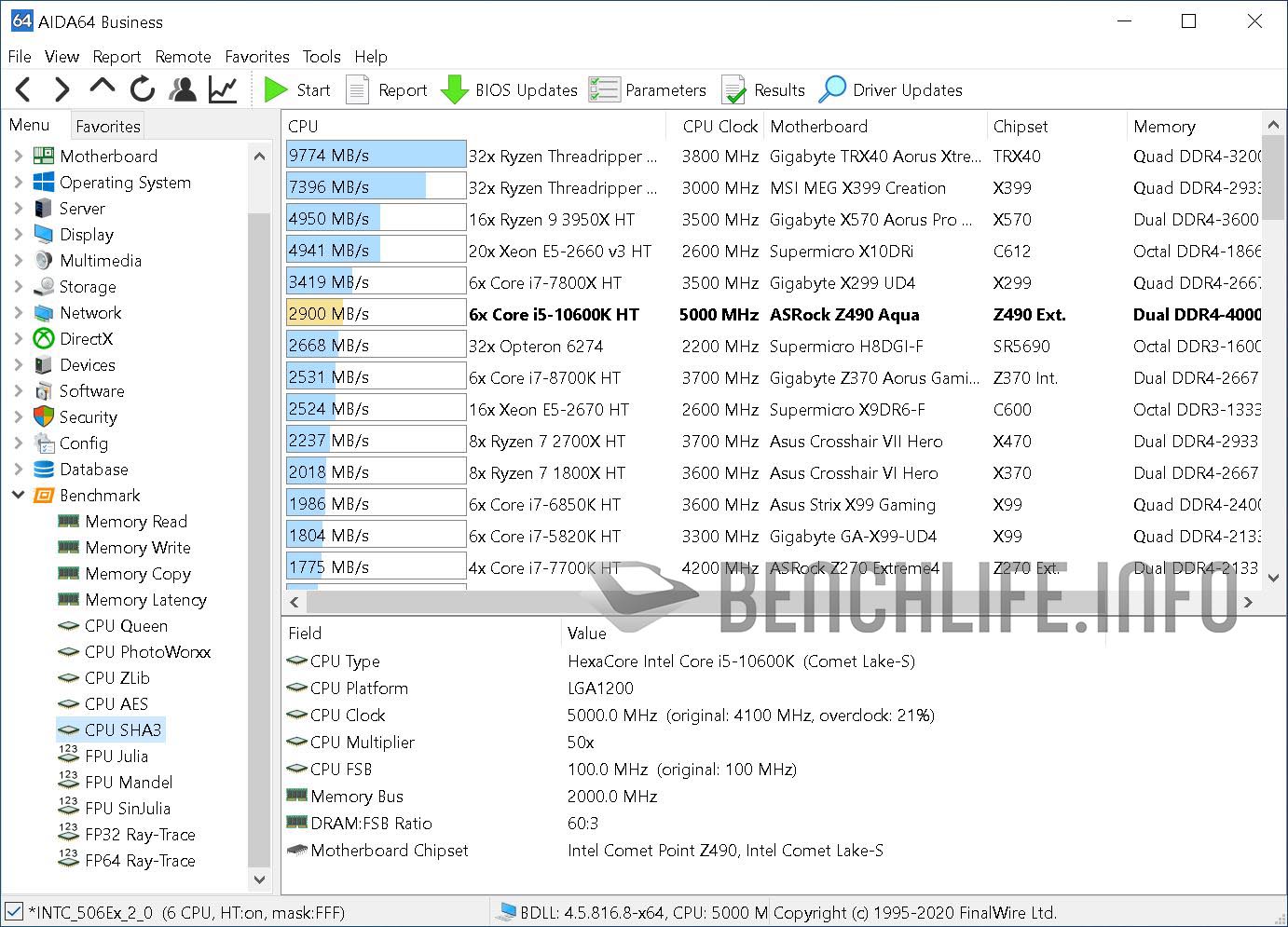

sha3

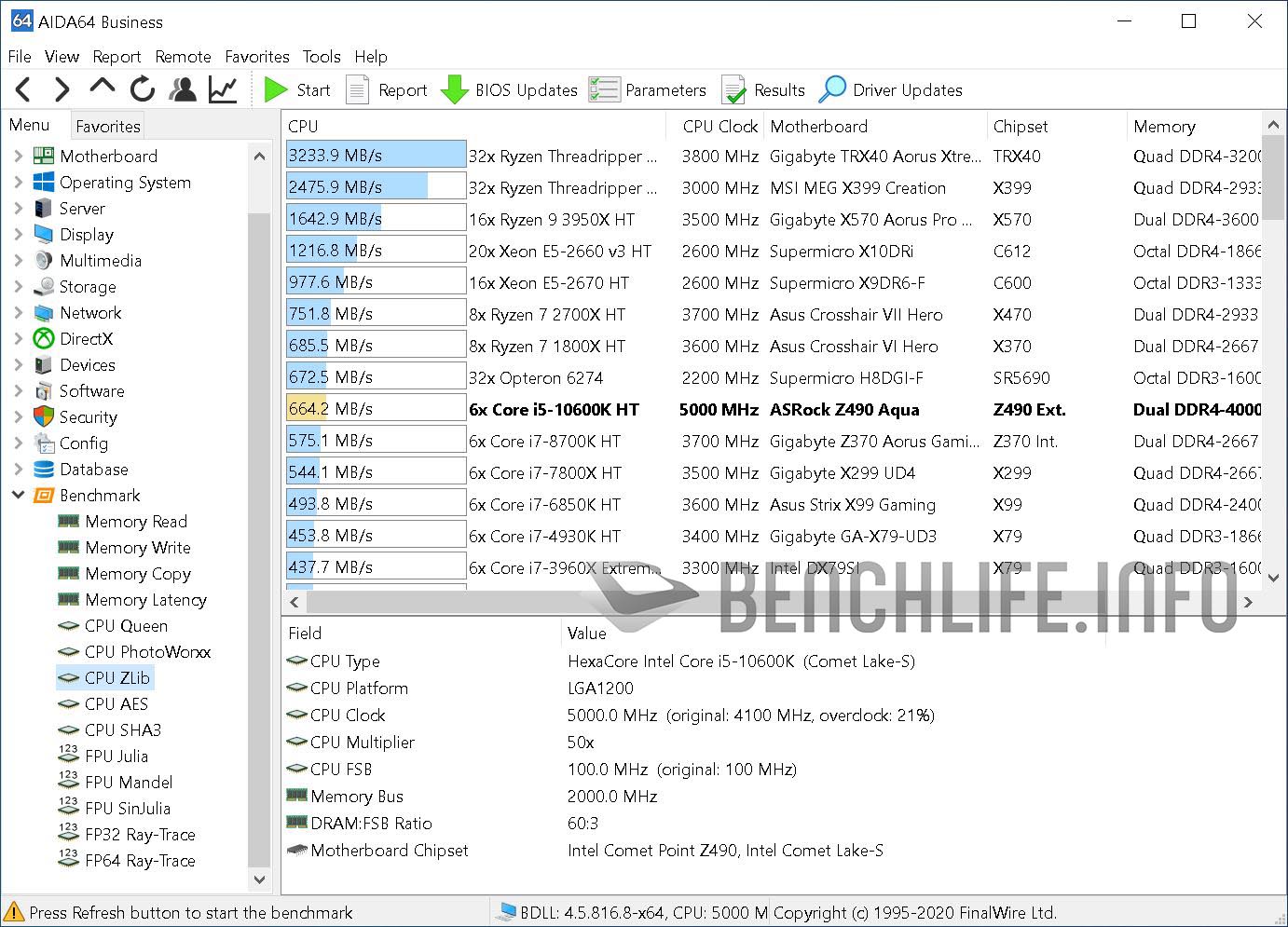

lib

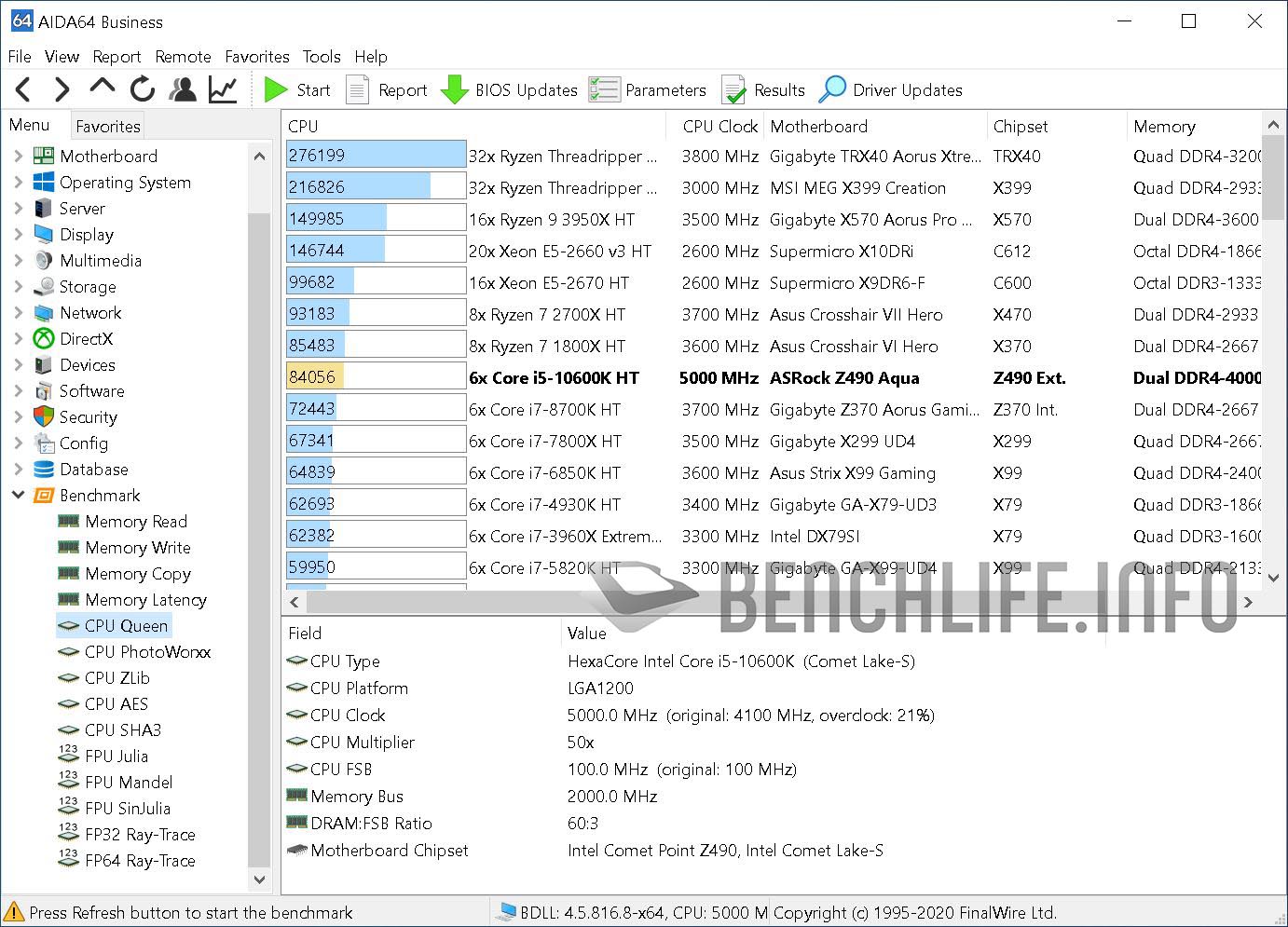

queen
time x

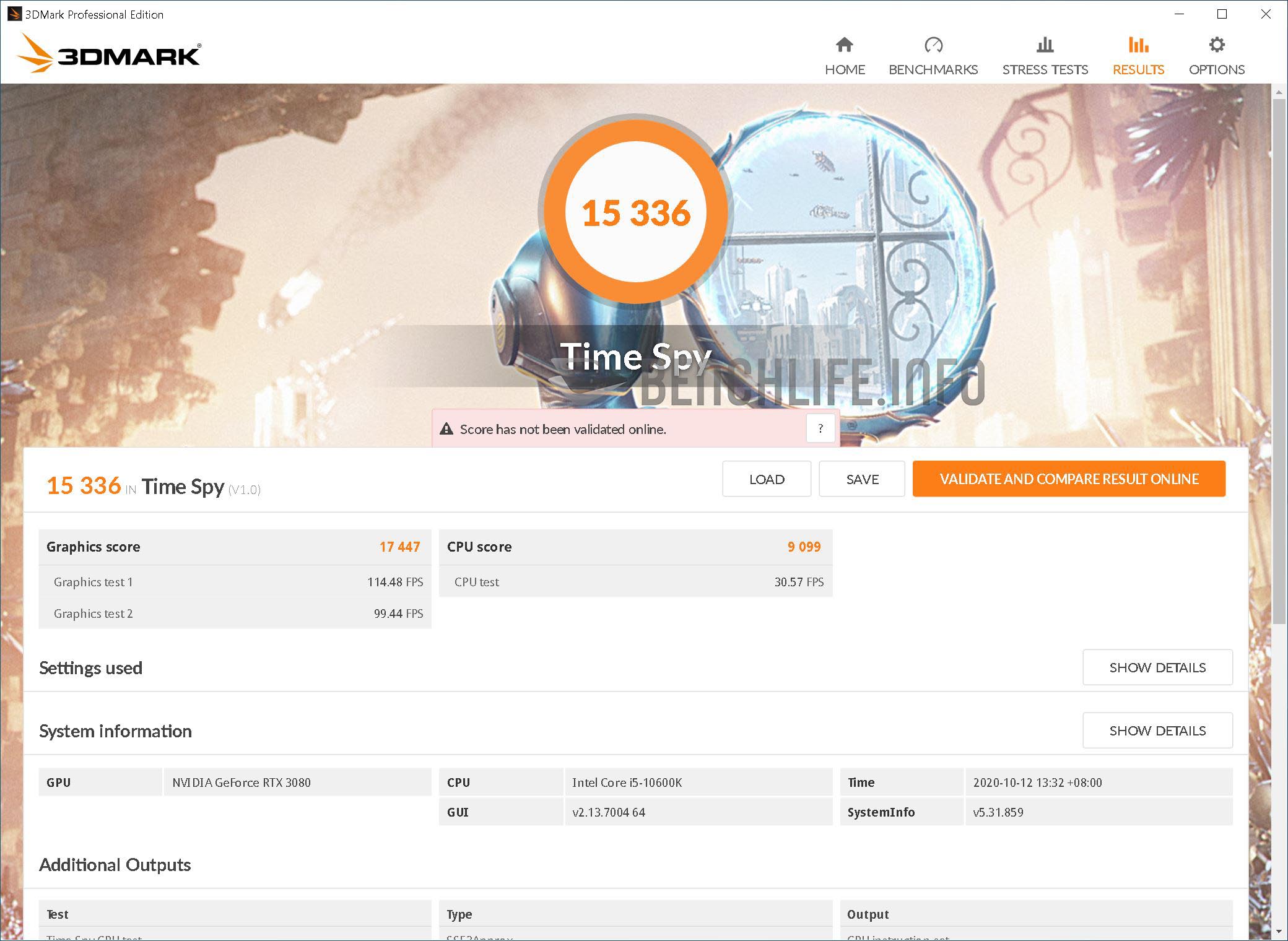

time

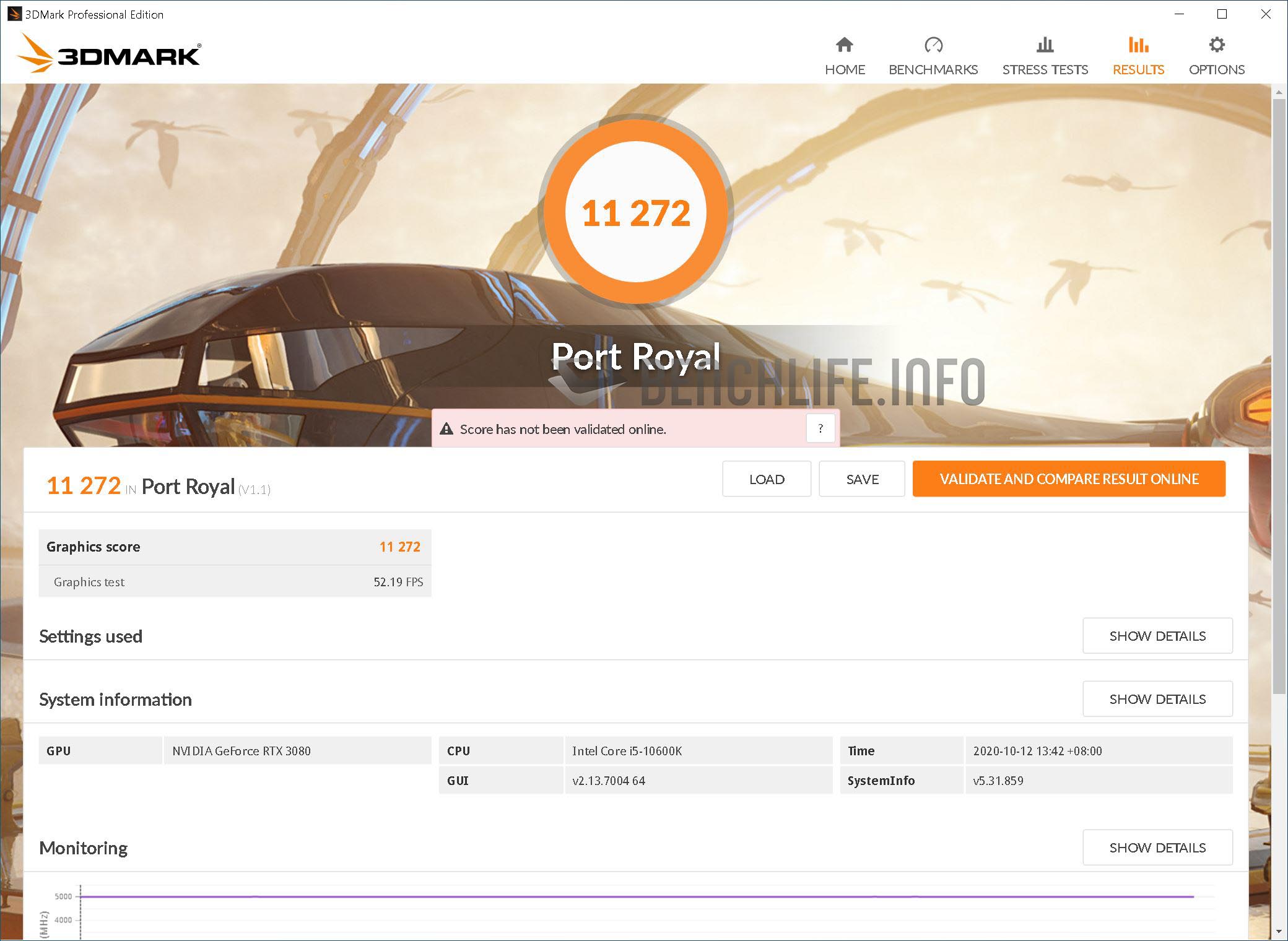

port

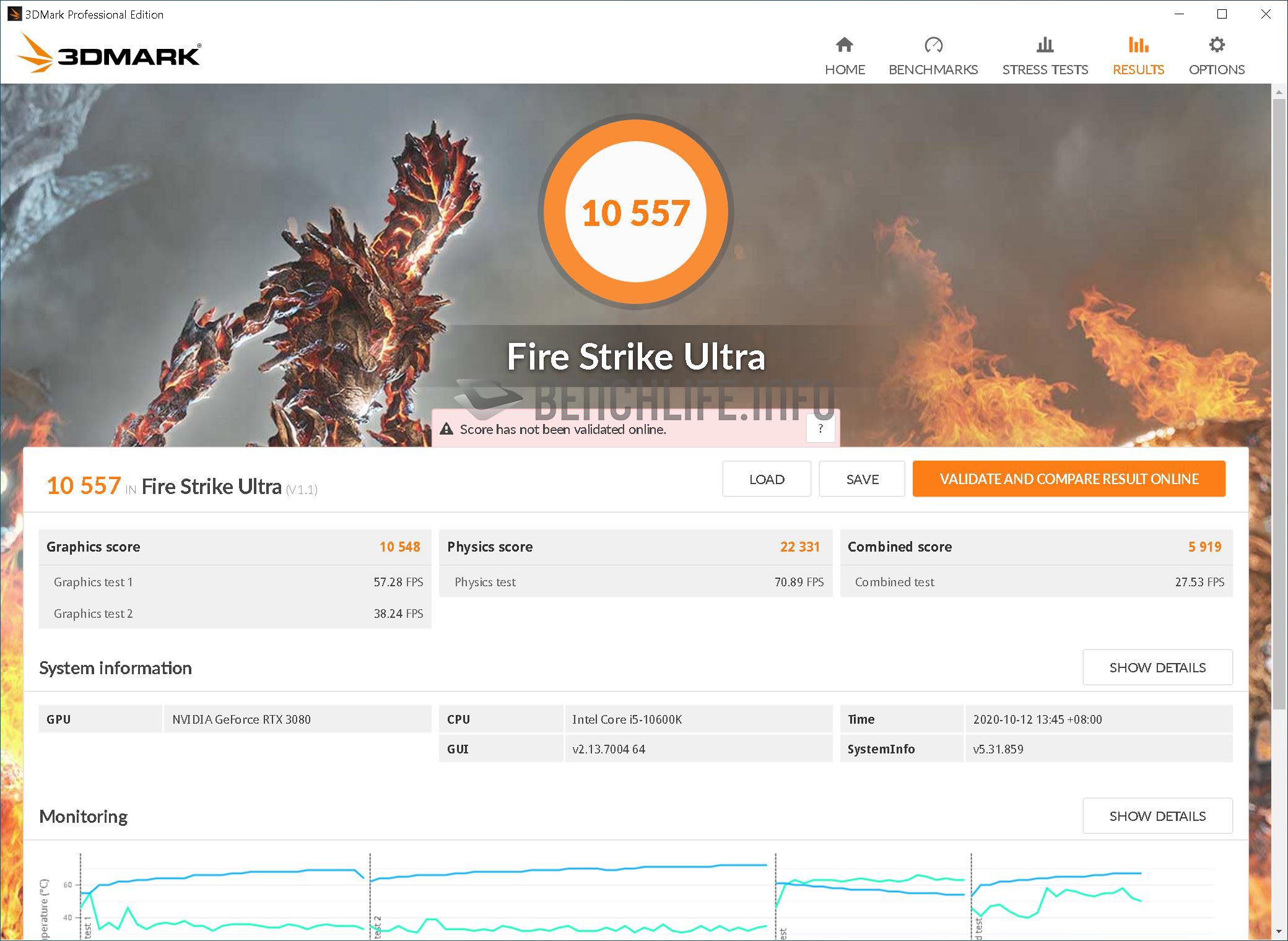

fure u

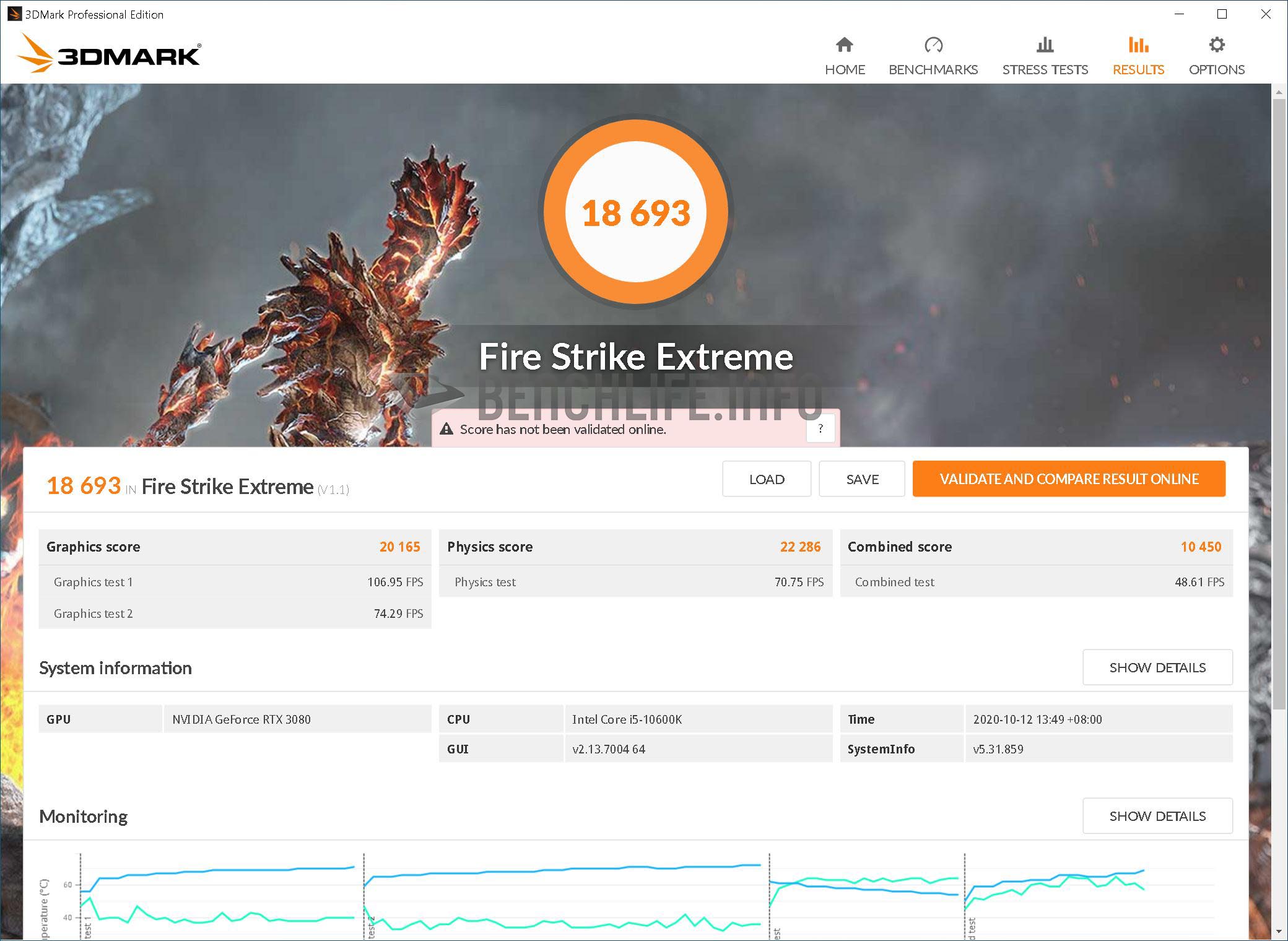

fure x

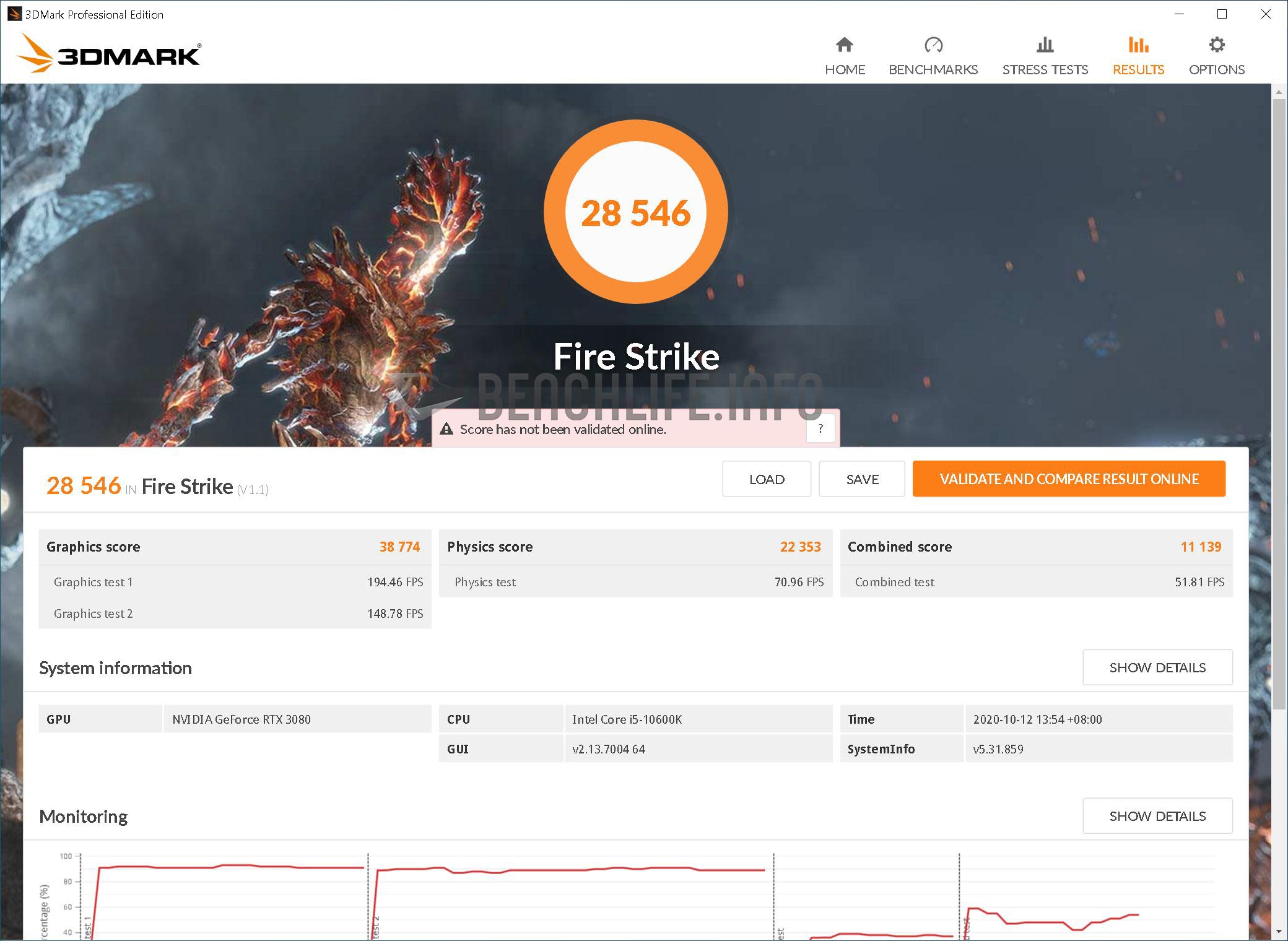

fure

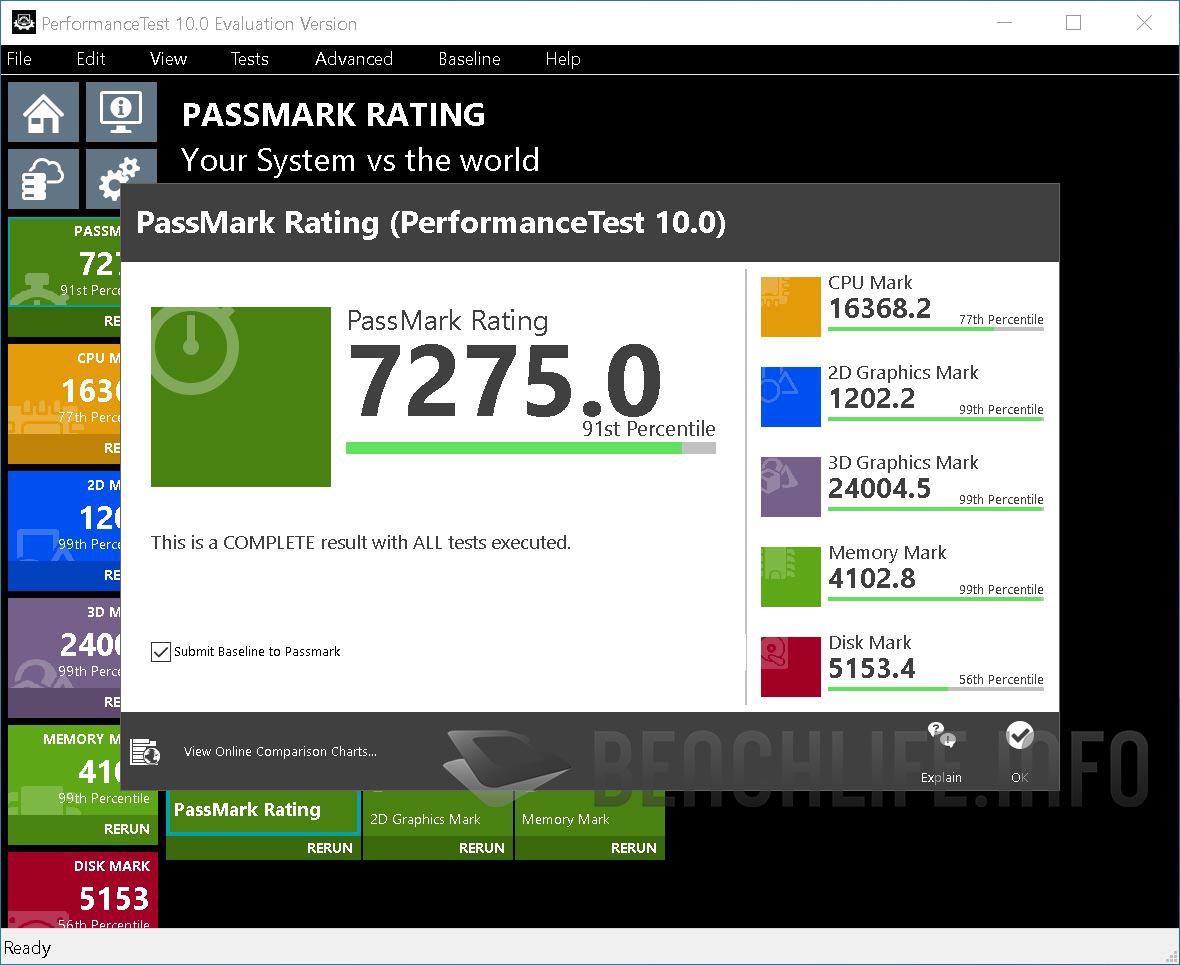

passmark

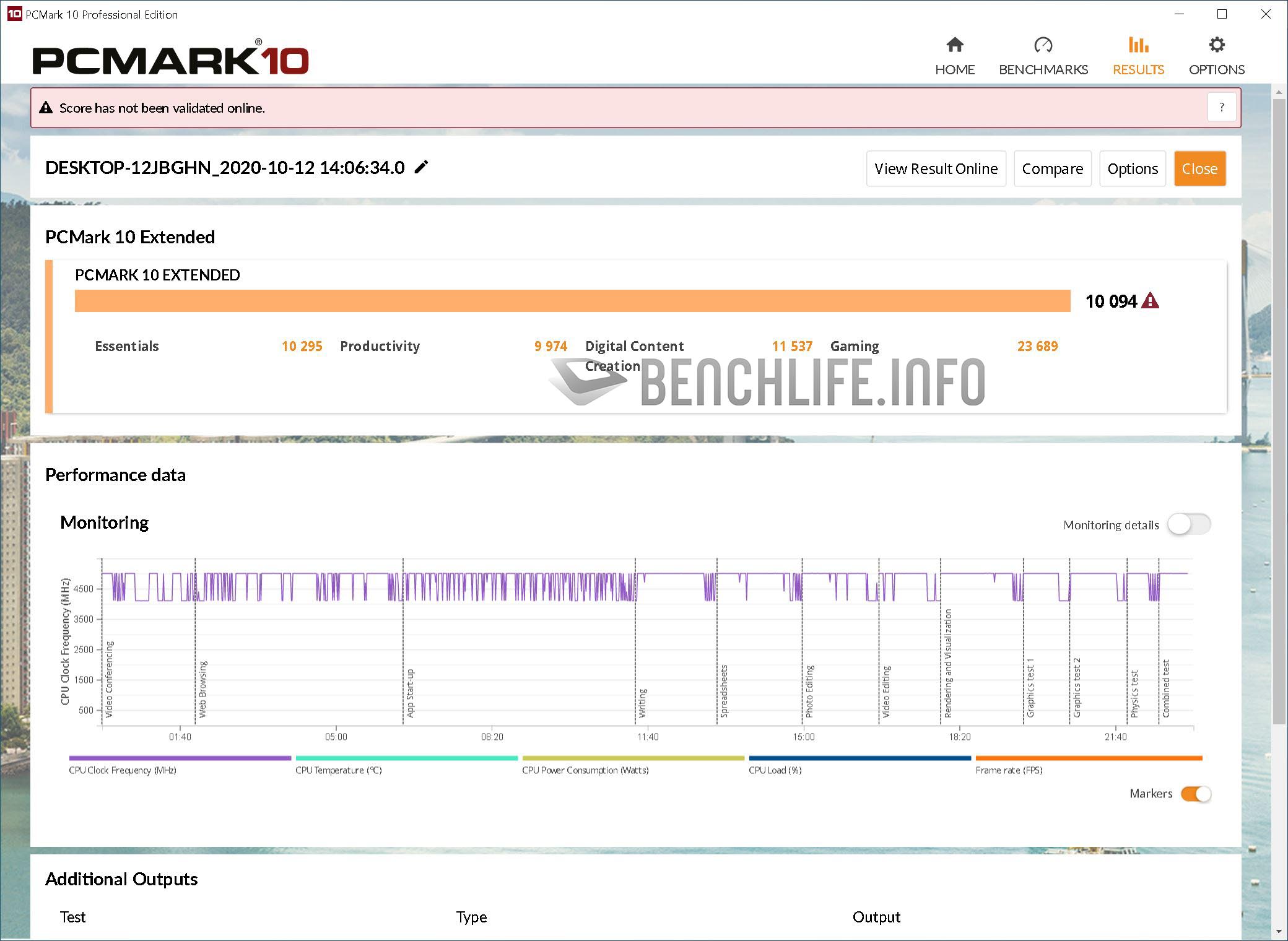

pcmark

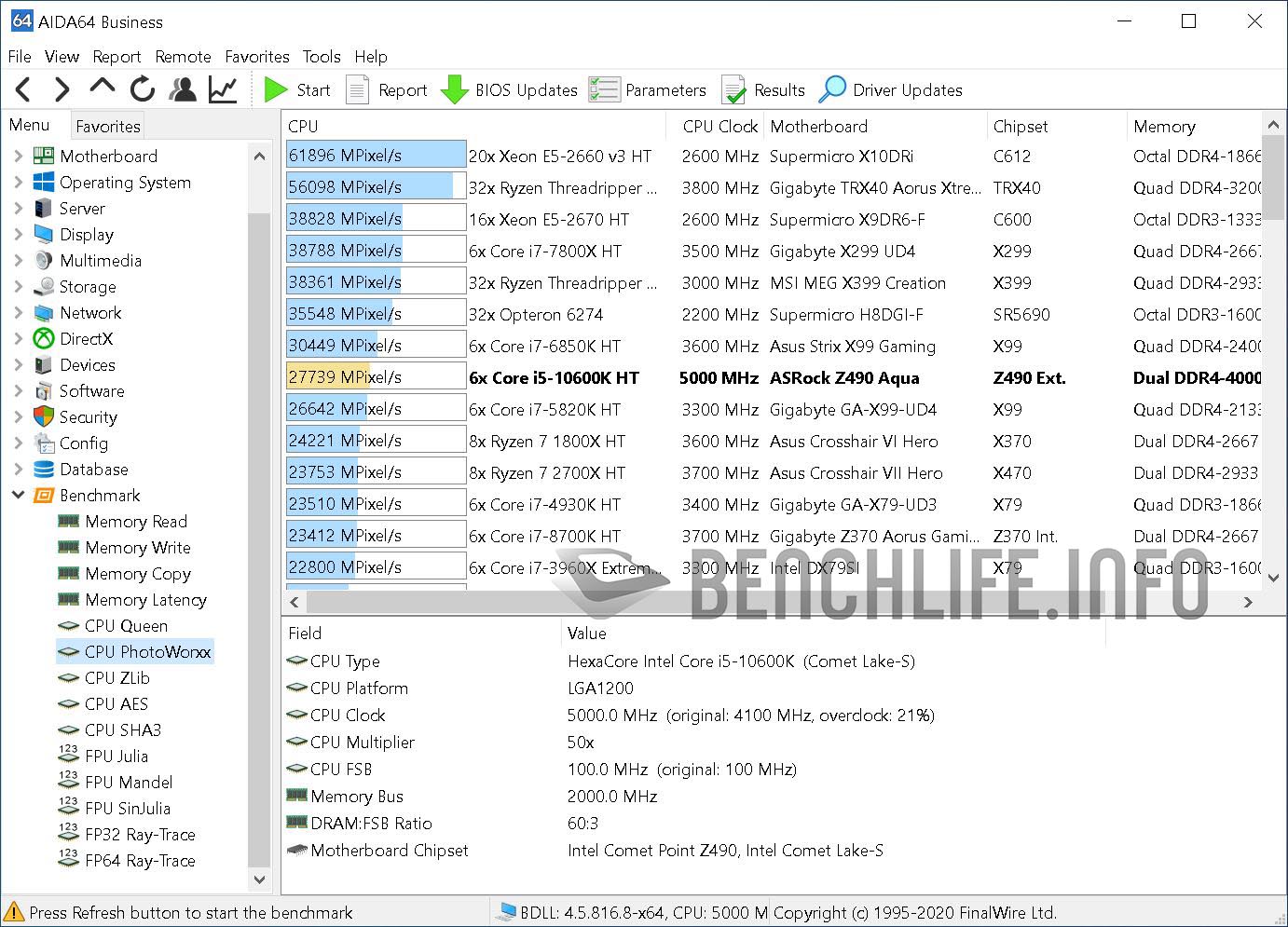

cpu bench vray r20 aes sha3 lib queen photo time x time port fure u fure x fure passmark pcmark

作為市場唯二、帶有水冷頭設計的 Intel Z490 晶片主機板,ASRock Z490 Aqua 在質感上以及設計都較 GIGABYTE Z490 AORUS XTREME WaterForce 要有更好的規劃,特別是 OLED 面板所顯示的資訊更為玩家提供許多直覺的資訊。
