ProArt 系列迎合內容創作設計,強調可靠性並將高速傳輸介面配置到位。

ASUS 針對內容創作最佳化的 ProArt 系列主機板,打從第一彈代表作 ProArt Z490-Creator WiFi 開始,我們後續也陸續介紹過 2 款延伸產品。這個系列最新成員 ProArt Z690-Creator WiFi,是採用 Intel 甫推出的 Z690 晶片組,讓我們來瞧瞧有何改變。

ProArt Z690-Creator WiFi 設計配置

主機板打出內容創作這項訴求,首要課題不外乎是穩定度與耐用性,畢竟專業工作者的生財器具得耐操又有凍頭,才不會動輒影響到工作進度。至於日常作業所產生大量資料,無論是儲存、傳輸之類使用行為,連帶會對平台的磁碟、網路等介面配置有所要求。

因此 ASUS 發想設計 ProArt 系列主機板,一開始就強調產品具備 24 / 7 可靠性,並且經過一定的相容性測試、認證。此外是將 Thunderbolt 控制器列為標準配備,包含 AMD X570(s)、B550 晶片組版本皆然,而乙太網路部分是盡可能塞入 2.5Gbps、10Gbps 雙配置。

ProArt Z690-Creator WiFi 視覺設計配置,是延續既定風格小改而來,把過往最好的一面全部整合。除了 VRM 散熱片造型經過調整,那塊塑膠材料的 I/O 遮罩,也首度延伸至音效迴路區域。大抵而言,它還是黑壓壓一片、零光害,只使用金色的 ProArt 字樣與線條做點綴。

因應 Alder Lake-S 寬廣的電力需求特性,處理器電源迴路採用 16 + 1 相設計,以自家 Digi+ 電源控制器、70A 功率級晶片、強調優異的鋁合金電感和耐用電容器構成。電源輸入端則配置為 8 + 4pin,其中 8pin 這組使用 ProCool II 強化設計,整體上對於非超頻導向產品而言算是足矣。

ProArt Z690-Creator WiFi 選擇支援 DDR5 記憶體,官方規格表列,記憶體超頻最高可達 DDR5-6000 時脈組態。其 4 組插槽採 Optimem II 線路設計布局最佳化,插槽用料是 SafeDIMM 強化與 Q-DIMM 便捷性機能兼具,至於 ASUS Enhanced Memory Profile 這點後面會提到。

實際裝機時,總計有 8 組 4pin 風扇插座,處理器、AIO 水冷幫浦、系統風扇含括在內。另外在處理器、PCIe 插槽等處,有配備溫度感測器、T-Sensor 插座,提供經過整合的散熱管理機制,其餘附帶配置包含 3 組 Addressable Gen 2 與 Aura RGB 燈效插座、處理器過電壓跳線、Q-LED 簡易除錯燈號等。

ProArt Z690-Creator WiFi 總計有 3 組 PCIe x16 插槽,前 2 組結合 SafeSlots 強化用料設計,由處理器供應 PCIe 5.0 通道可配置為 x16 / x0 或 x8 / x8。第 3 組連接至 Z690 晶片組,實際配置通道最高為 PCIe 3.0 x4,就規格敘述來看是沒有 PCIe 通道資源衝突、共享之類限制。

ASUS 將儲存介面最大化配置,Z690 晶片組原生 8 組 SATA 6Gb/s 全數拉出來,也因而和 M.2 有連動關係式。總計 4 組 M.2 插槽皆支援至 PCIe 4.0,而且都配備散熱片、採用 Q-Latch 模組免螺絲固定設計,其中第 4 組同時也支援 SATA 模組,惟一旦使用這組插槽將會連動關閉 SATA_5~8。

因應配備 Thunderbolt 4 控制器,ProArt Z690-Creator WiFi 提供 2 組 DisplayPort 輸入端子,讓獨立顯示卡訊號混合之後經由 Thunderbolt 4 Type-C 輸出。而處理器內顯直接輸出是配置 1 組 HDMI 2.1,如果想要用 DisplayPort,也是從 Thunderbolt 4 Type-C 輸出。

乙太網路除了 Intel I225-V,另外還加入 Marvell AQtion 控制器,提供 2.5Gbps、10Gbps 兩種選項,無線網路則是使用 Intel Wi-Fi 6E AX210 模組。I/O 背板上可用的 USB 總計 6 埠 USB 3.2 Gen 2,全為 USB Type-A 也沒有 USB 3.2 Gen 2×2,BIOS FlashBack 功能指定使用埠包含在其中。

其餘 USB 得從機殼前置擴充埠拉出來,USB 3.2 Gen 2×2 這組額外結合 PD、QC4+ 使供電量可達 60W,另外還能拉出 2 埠 USB 3.2 Gen 1、4 埠 USB 2.0。Crystal Sound 3 音效迴路是使用 Realtek S1220A 編解碼器,這方案包含預穩式電源供應、線路隔離遮蔽、消除噪音等設計,以及音響電容器用料。

ProArt Z690-Creator WiFi UEFI BIOS、軟體

在 UEFI BIOS 內如同 ROG 系列,允許調整 P-Core 和 E-Core 的運作倍頻組態,也可以將 E-Core 關閉以啟用 AVX-512。官方還提到 ASUS Enhanced Memory Profile,提供一些記憶體超頻最佳化組態,只不過前提是得使用非 XMP 模組才會出現。其餘如 Ai Tweaker 底下的性能相關設定,可調整精細程度自然是不如 ROG 系列,這是定位差異必然的結果。

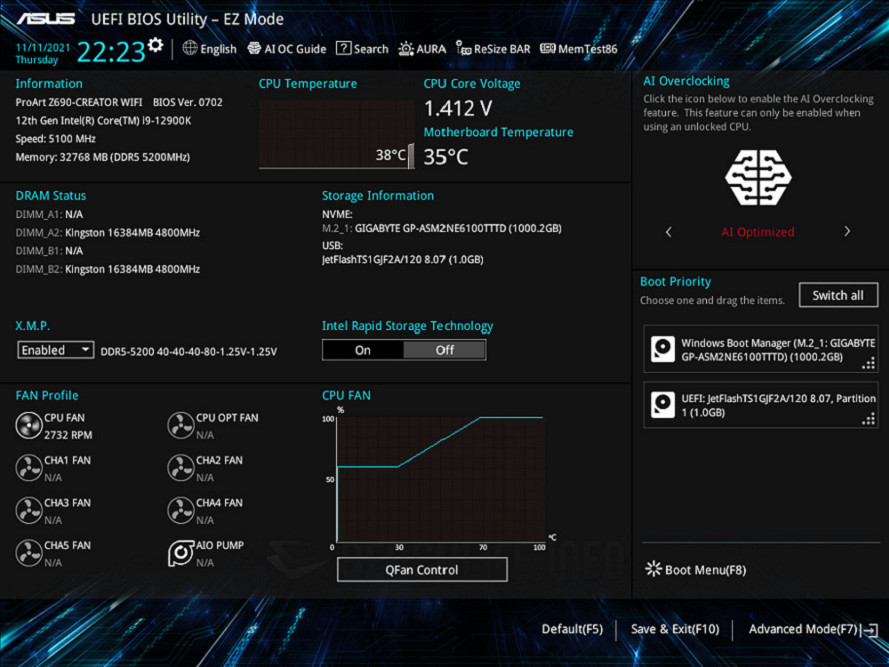

ASUS ProArt Z690-Creator WiFi - UEFI BIOS (4)

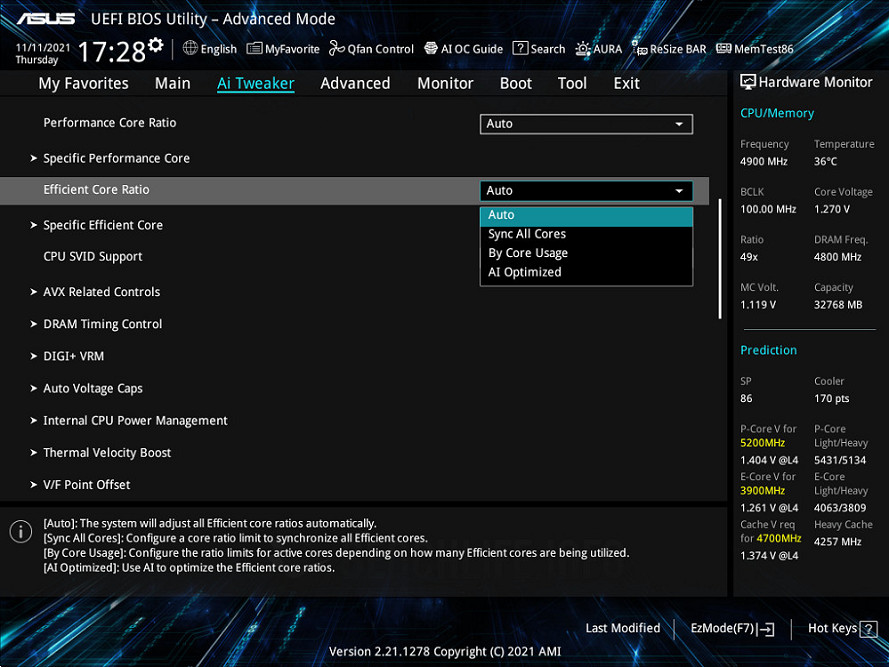

ASUS ProArt Z690-Creator WiFi - UEFI BIOS (1)

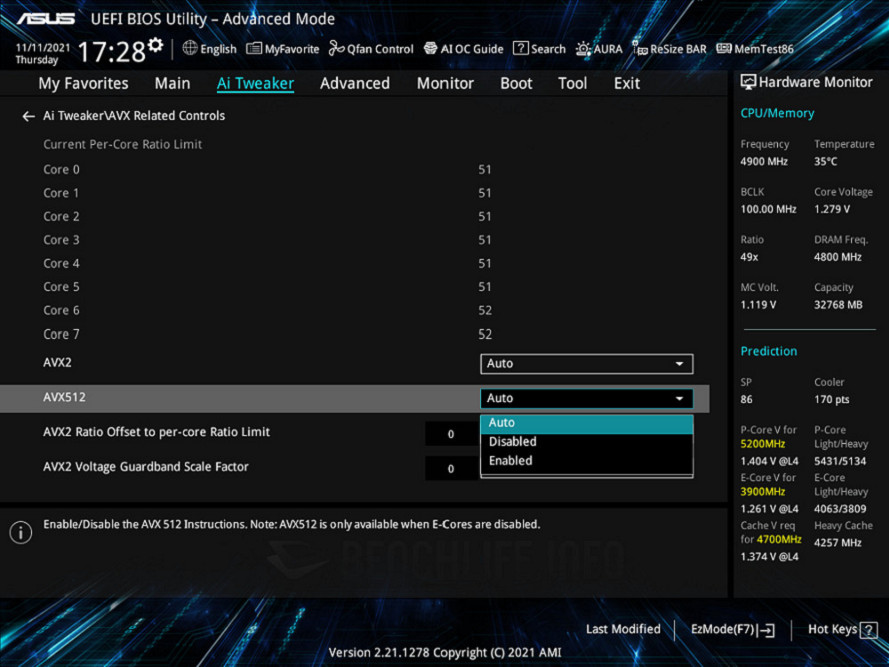

ASUS ProArt Z690-Creator WiFi - UEFI BIOS (2)

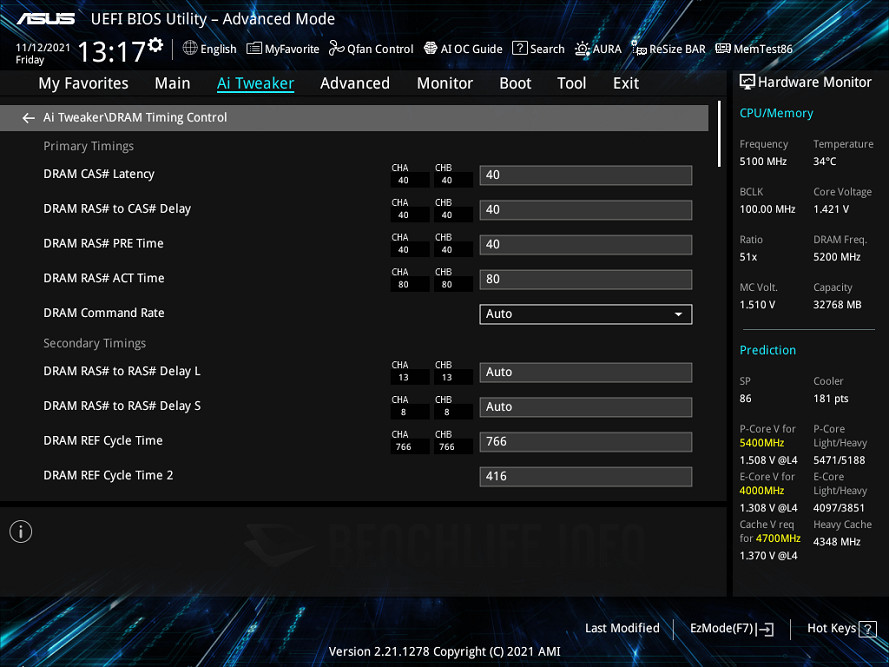

ASUS ProArt Z690-Creator WiFi - UEFI BIOS (5)

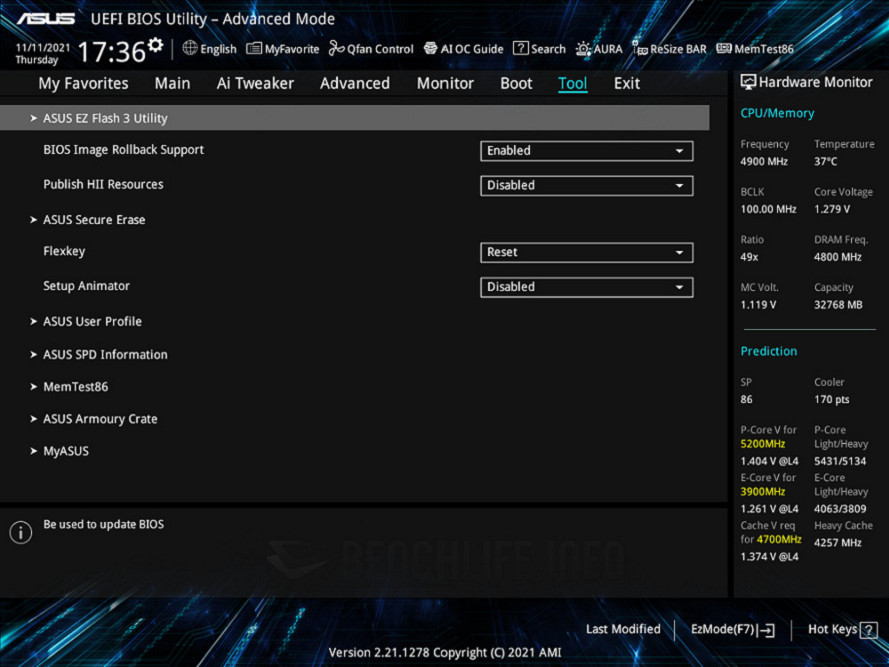

ASUS ProArt Z690-Creator WiFi - UEFI BIOS (3)
ASUS ProArt Z690-Creator WiFi - UEFI BIOS (4) ASUS ProArt Z690-Creator WiFi - UEFI BIOS (1) ASUS ProArt Z690-Creator WiFi - UEFI BIOS (2) ASUS ProArt Z690-Creator WiFi - UEFI BIOS (5) ASUS ProArt Z690-Creator WiFi - UEFI BIOS (3)

附加軟體在一致性策略下,Armoury Crate 擔當主軸提供系統狀態資訊流覽、控制主機板燈效接頭、FanXpert4 風扇、快速下載安裝驅動程式和附加軟體等作用。典型附加軟體 AI Suite 3,以及雙向 AI 降噪音需要另行下載安裝,如此才能湊齊官方所謂的智慧最佳化功能。

其中的 AI 超頻與 AI 散熱,可以透過 UEFI BIOS 或附加軟體進行啟用,這部分和兄弟產品的設計相同。ProArt 系列專屬軟體則是有 ProArt Creator Hub、ASUS Control Center Express 兩種,前者功能性依舊所以就不再贅述,至於後者功能性包含 USB 連接埠管理、軟體黑名單、登錄編輯程式啟用 / 停用等,屬於資訊安全管理作用因而未必需要安裝。

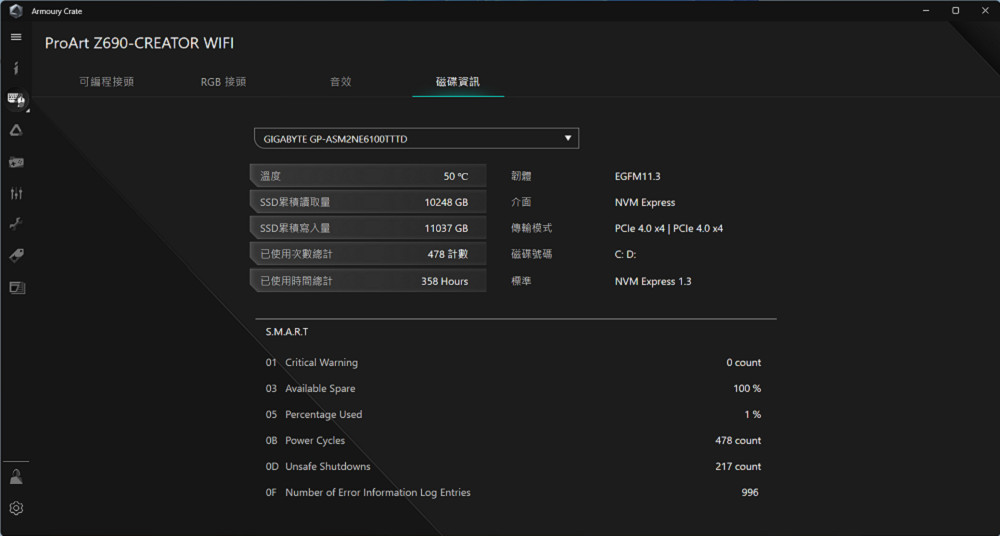

ASUS ProArt Z690-Creator WiFi - Software (5)
ASUS ProArt Z690-Creator WiFi - Software (1)
ASUS ProArt Z690-Creator WiFi - Software (2)
ASUS ProArt Z690-Creator WiFi - Software (3)

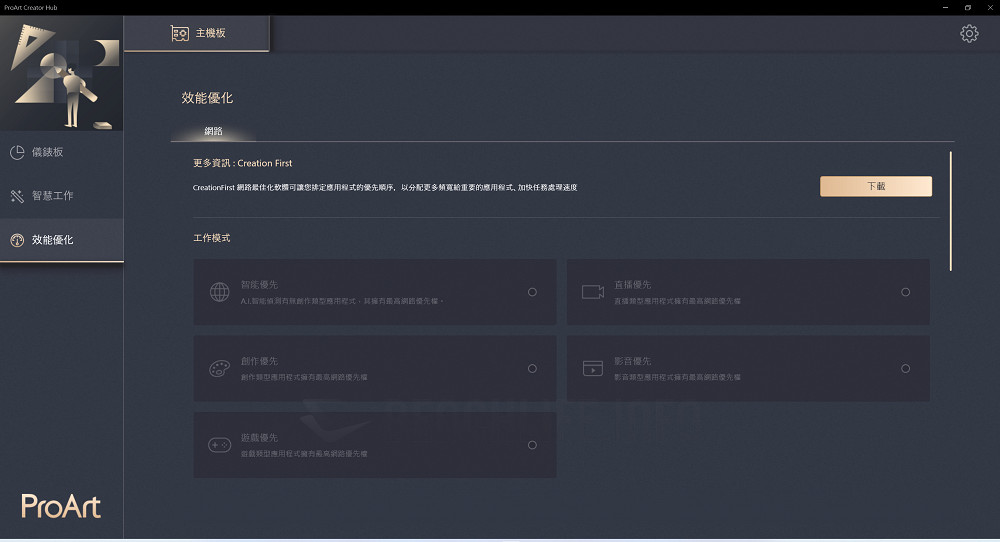

ASUS ProArt Z690-Creator WiFi - Software (4)
ASUS ProArt Z690-Creator WiFi - Software (5) ASUS ProArt Z690-Creator WiFi - Software (1) ASUS ProArt Z690-Creator WiFi - Software (2) ASUS ProArt Z690-Creator WiFi - Software (3) ASUS ProArt Z690-Creator WiFi - Software (4)

ProArt Z690-Creator WiFi 性能實測體驗

性能實測體驗搭配 Intel Core i9-12900K,在 UEFI BIOS 內啟用 AI Optimized 自動最佳化倍頻,該處理器樣品體質與散熱搭配組合,也是讓 3 個核心運作時達到 P-Core 5.4GHz、E-Core 4.0GHz。其他部分並未加以設定,僅啟用 XMP 讓模組達到 DDR5-5200 時脈組態,測試所得結果如下列。

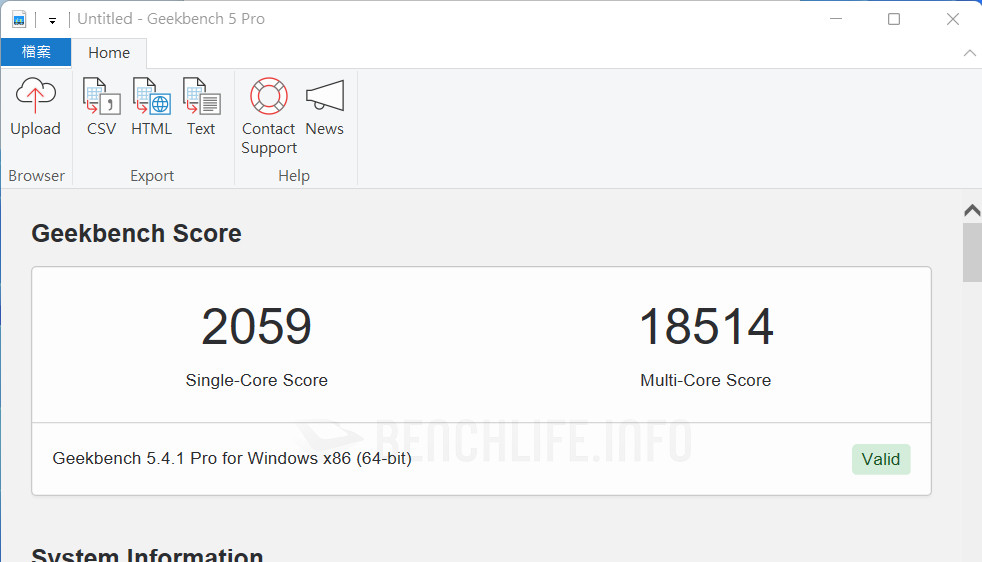

ASUS ProArt Z690-Creator WiFi - Benchmark (17)
ASUS ProArt Z690-Creator WiFi - Benchmark (11)
ASUS ProArt Z690-Creator WiFi - Benchmark (12)

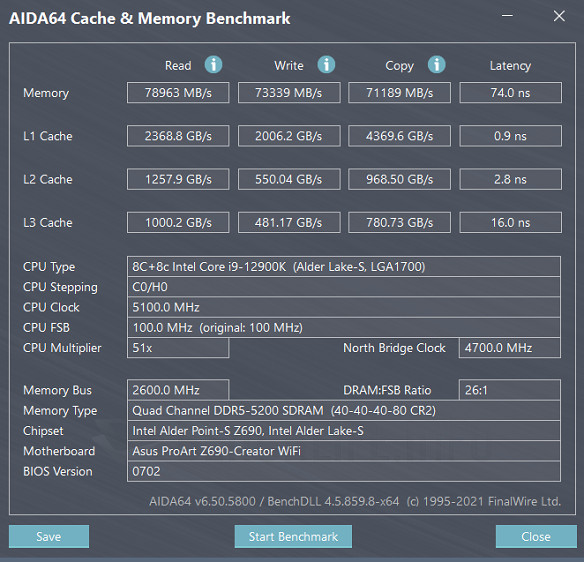

ASUS ProArt Z690-Creator WiFi - Benchmark (13)
ASUS ProArt Z690-Creator WiFi - Benchmark (10)

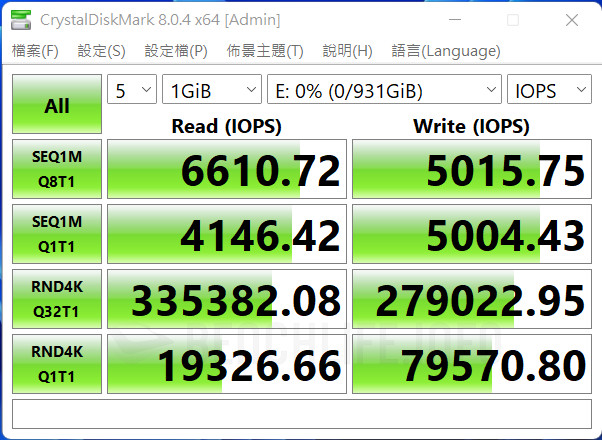

ASUS ProArt Z690-Creator WiFi - Benchmark (9)
ASUS ProArt Z690-Creator WiFi - Benchmark (2)
ASUS ProArt Z690-Creator WiFi - Benchmark (1)

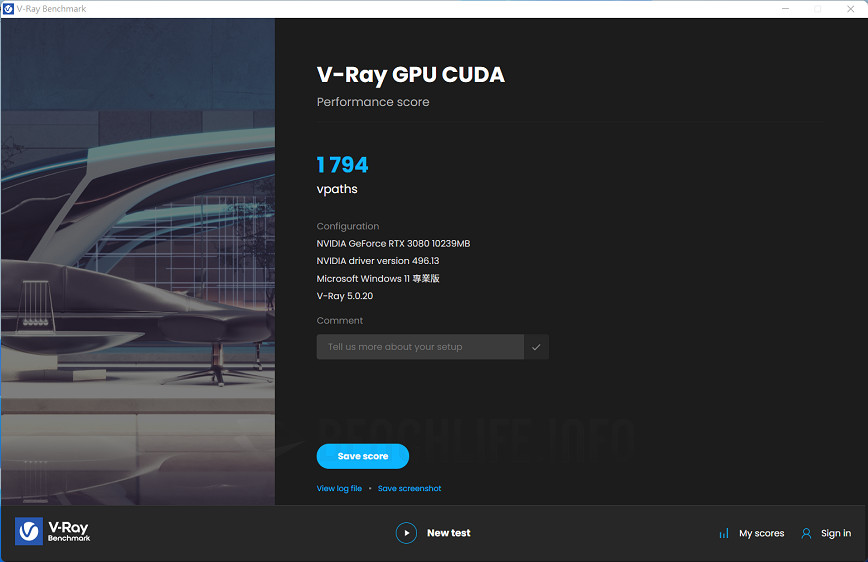

ASUS ProArt Z690-Creator WiFi - Benchmark (19)

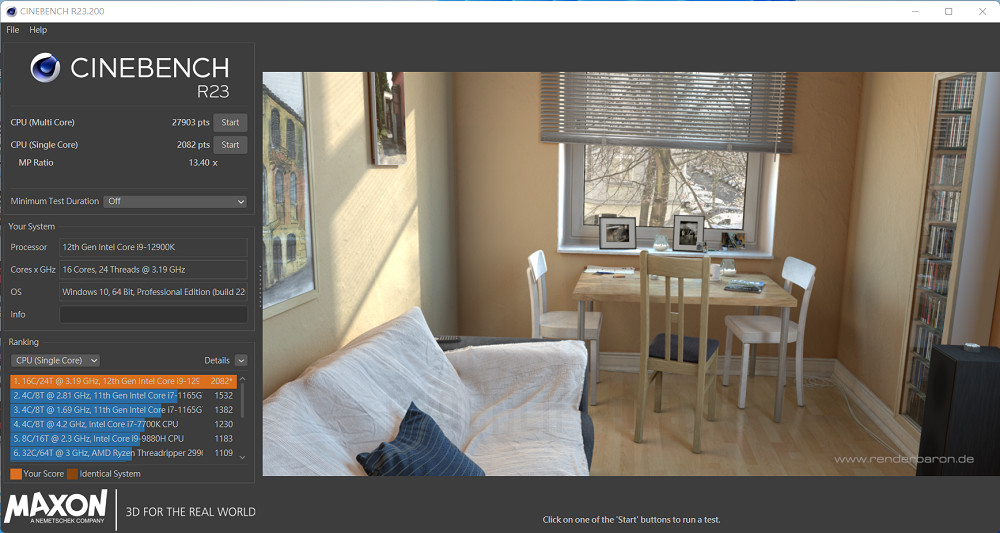

ASUS ProArt Z690-Creator WiFi - Benchmark (14)

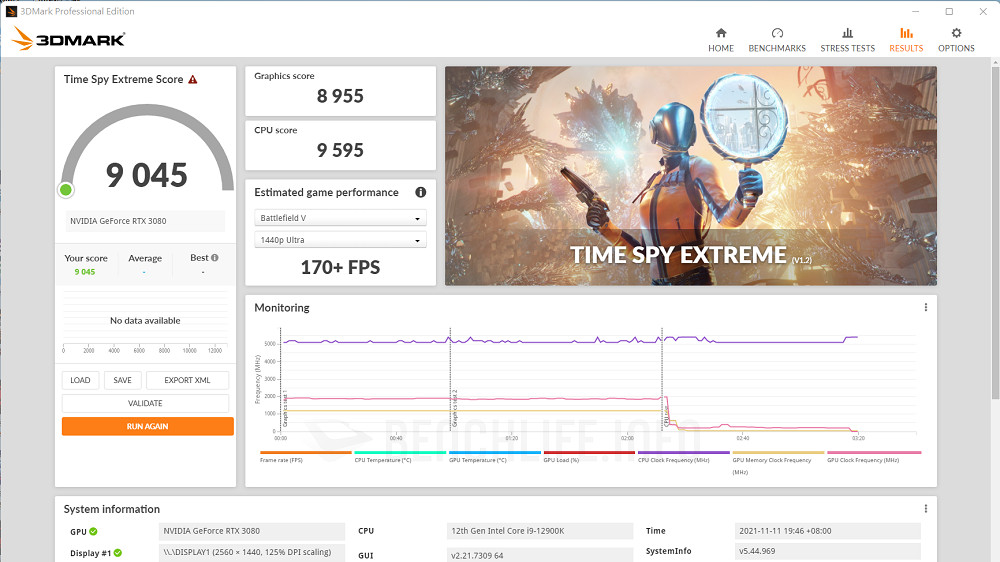

ASUS ProArt Z690-Creator WiFi - Benchmark (8)

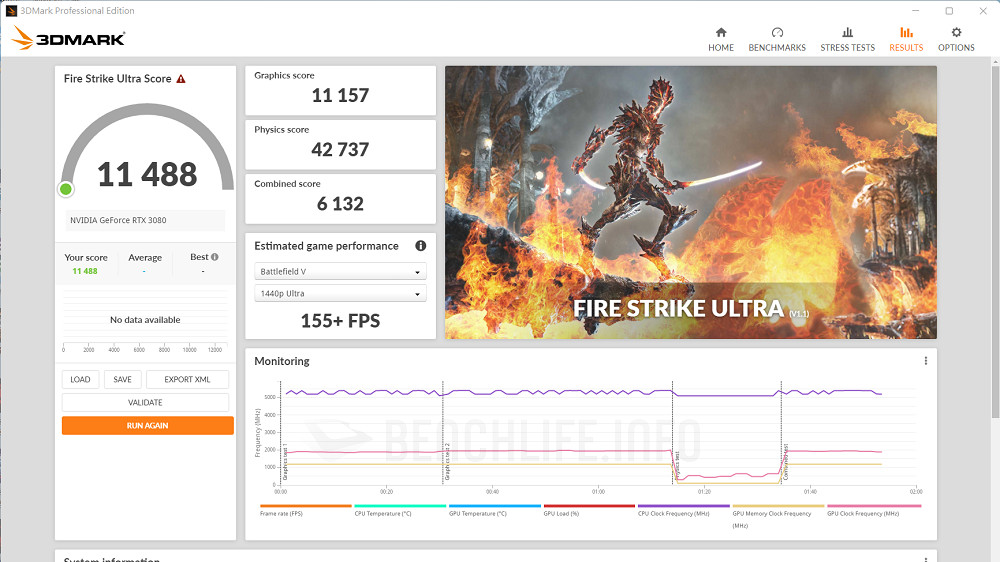

ASUS ProArt Z690-Creator WiFi - Benchmark (6)

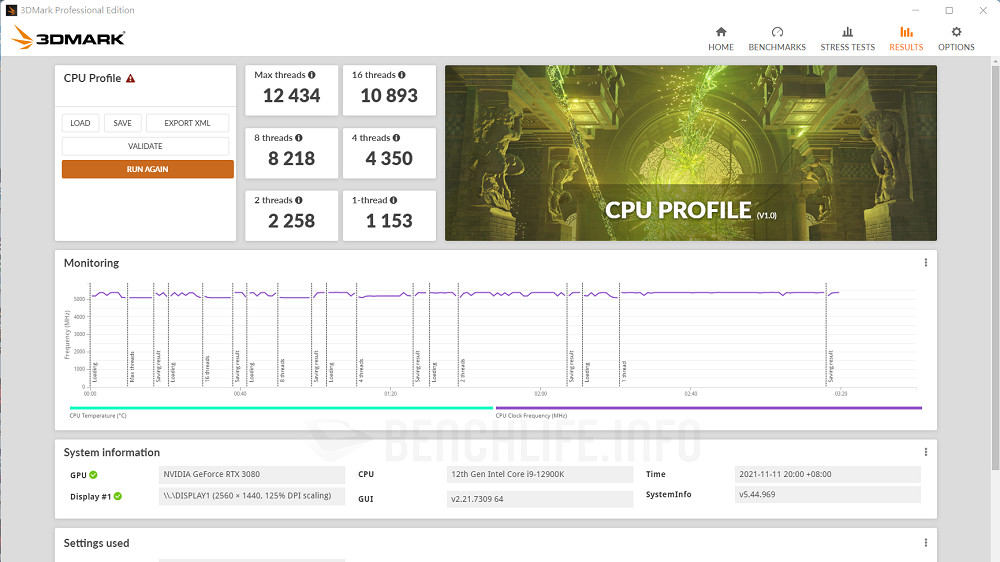

ASUS ProArt Z690-Creator WiFi - Benchmark (5)
ASUS ProArt Z690-Creator WiFi - Benchmark (7)

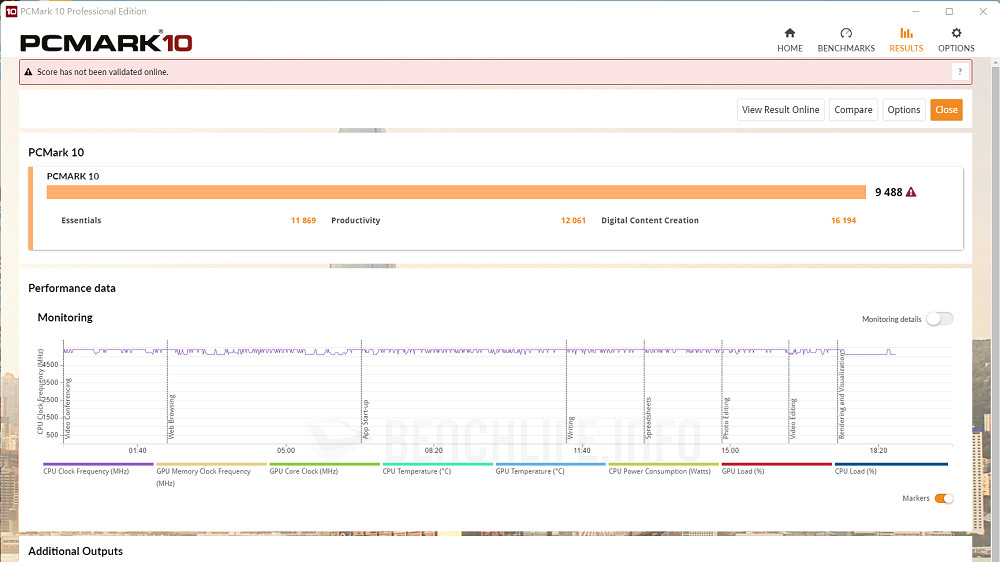

ASUS ProArt Z690-Creator WiFi - Benchmark (18)

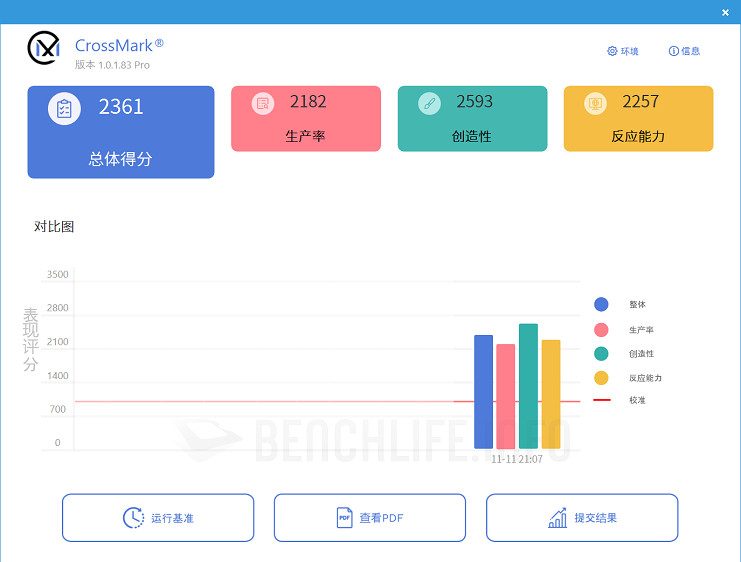

ASUS ProArt Z690-Creator WiFi - Benchmark (16)
ASUS ProArt Z690-Creator WiFi - Benchmark (17) ASUS ProArt Z690-Creator WiFi - Benchmark (11) ASUS ProArt Z690-Creator WiFi - Benchmark (12) ASUS ProArt Z690-Creator WiFi - Benchmark (13) ASUS ProArt Z690-Creator WiFi - Benchmark (10) ASUS ProArt Z690-Creator WiFi - Benchmark (9) ASUS ProArt Z690-Creator WiFi - Benchmark (2) ASUS ProArt Z690-Creator WiFi - Benchmark (1) ASUS ProArt Z690-Creator WiFi - Benchmark (19) ASUS ProArt Z690-Creator WiFi - Benchmark (14) ASUS ProArt Z690-Creator WiFi - Benchmark (8) ASUS ProArt Z690-Creator WiFi - Benchmark (6) ASUS ProArt Z690-Creator WiFi - Benchmark (5) ASUS ProArt Z690-Creator WiFi - Benchmark (7) ASUS ProArt Z690-Creator WiFi - Benchmark (18) ASUS ProArt Z690-Creator WiFi - Benchmark (16)

測試平台

真要說內容創作導向產品有何不同,那界定看起來確實有點模糊,就像一場堆料競賽 / 遊戲而已,價格也許是最現實的決勝點。當需求只是運作穩定、性能發揮良好,又想同時擁有 Thunderbolt、10Gbps 乙太網路,那麼 ProArt Z690-Creator WiFi 是頗經濟實惠,畢竟比 16,990 元起跳的 ROG Maximus Z690 系列便宜了不少。
