支援 DDR4 但保留了 PCIe 5.0,讓預算規劃不用受制於記憶體模組。

non-K 處理器搭配 B 系列晶片組,向來是 Intel 平台的熱門平價裝機選項,即便進入 Alder Lake-S 世代依舊。ASUS 如同以往備齊中、低階產品,TUF Gaming 系列扮演著戰鬥板角色,以高性價比路線吸引玩家。

TUF Gaming B660M-Plus WiFi D4 設計配置

ASUS 首款送測產品 TUF Gaming B660M-Plus WiFi D4,型號結尾 D4 意味支援 DDR4 記憶體,其次為 M 代表著 microATX 尺寸。就先前流出的產品資訊來看,ASUS 對於 B660 / H610 晶片組產品線規劃,尤其在主打平價話題的 TUF Gaming、Prime 系列,都是以 DDR4、microATX 規格作為主力。

不過被視為壓低成本途徑之一的 PCIe 5.0,ASUS 就不盡然全數將之捨棄,至少 TUF Gaming 這等級產品還是保留著。TUF Gaming B660M-Plus WiFi D4 在 6 層印刷電路板基礎上,將電源迴路提高至 10 + 1 相,是採用 DrMOS 功率級(50A)、TUF 電感與電容器等元件構成,而電源輸入插座配置為 8 + 4pin。

其中主要熱源元件部位,不免俗的運用導熱墊,將熱量引導至鋁合金散熱片。基於定位因素,散熱片並未結合熱導管運用,而且 I/O 背板端那塊遮罩屬於塑膠類材質,是以營造視覺感為主。4 組單邊卡榫快拆記憶體插槽,結合 OptiMem II 電路最佳化設計,超頻時脈拉高至 DDR4-5333(1DPC、1R)。

裝機必要的散熱配置,總計有 6 組 4pin 風扇插座,比前代多了 2 組並擴及支援水冷,此外也包含溫度感測來源、智慧防護之類附加設計。它也有著 Q 指示燈(簡易除錯用)、Thunderbolt 子卡擴充接頭,喜歡燈光效果則有 3 組 Aura Addressable Gen 2、1 組 AURA RGB,可以用來連接相容的裝置。

TUF Gaming B660M-Plus WiFi D4 配置了 3 組 PCIe 插槽,第 1 組結合 SafeSlot Core+ 強化設計,由處理器供應通道支援至 PCIe 5.0 x16 規格。而 B660 晶片組端通道的運用,是拉出 PCIe 3.0 x4(x16 形式插槽)、PCIe 4.0 x1 插槽各 1 組,其中 PCIe x1 看來是發揮運用 B660 晶片組所剩餘 PCIe 4.0 通道。

SATA 6Gb/s 依循 B660 晶片組規格,拉出 4 組並未另外加入第三方磁碟控制器,搭配 2 組 M.2 插槽供利用。M.2 都能支援至 PCIe 4.0,得留意第 2 組雖然由 B660 晶片組供應通道,線路設計布局沒有把 SATA 支援納入。另外,儘管 2 組都有便利的 M.2 Q-Latch 設計,只有第 1 組配備散熱片但可以交換裝配。

I/O 背板配置同樣有些調整,USB Type-C 從 USB 3.2 Gen 1 改成 USB 3.2 Gen 2×2 規格,搭配 1 埠 USB 3.2 Gen 1、2 埠 USB 2.0,至於 4 埠 USB 3.2 Gen 2 其中一半是透過 ASMedia ASM3142 控制器供應。機殼前置擴充部分,可以拉出 3 埠 USB 3.2 Gen 1、4 埠 USB 2.0,前者免不了是經過集線器晶片。

剩餘功能沒有太大差異,2.5Gbps 乙太網路是用 Realtek RTL8125BG 控制器,搭配 Intel Wi-Fi 6 AX201 無線網路模組。至於音效運用 Realtek ALC897 編解碼器,搭配音效電容器等基本款設計,並附加 DTS Custom、雙向 AI 降噪等軟體功能。如果需要使用內顯,那麼有 DisplayPort 1.4 與 HDMI 2.1,能夠靈活運用之。

TUF Gaming B660M-Plus WiFi D4 實測體驗

ASUS 會依產品系列、定位,調整 UEFI BIOS 視覺與功能選項數量,TUF Gaming 系列除了核心相關選項較少,至今也尚未支援 AI 智慧超頻與散熱功能性。至於附加軟體就無須贅述了,除了兄弟產品通用的 Armoury Crate,亦能視需求安裝 AI Suite 3、雙向 AI 降躁等項目。

ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (1)
ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (6)
ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (2)
ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (3)
ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (4)
ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (5)
ASUS TUF Gaming B660M-Plus WiFi D4 - Software (1)
ASUS TUF Gaming B660M-Plus WiFi D4 - Software (2)
ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (1) ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (6) ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (2) ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (3) ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (4) ASUS TUF Gaming B660M-Plus WiFi D4 - UEFI BIOS (5) ASUS TUF Gaming B660M-Plus WiFi D4 - Software (1) ASUS TUF Gaming B660M-Plus WiFi D4 - Software (2)

至於 non-K 處理器拉高供電量這樣的微超頻功能,官方稱之為 ASUS Performance Enhancement(APE),它的設計單純只有開或關二選一。搭配 Core i5-12400 開啟 APE 功能,Power Limit 1 / 2 供電量將會提高至 241W,作用時間則分別為 28s、2.44ms,實測體驗結果如下列。

ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (7)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (19)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (18)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (20)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (21)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (22)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (12)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (5)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (4)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (6)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (11)

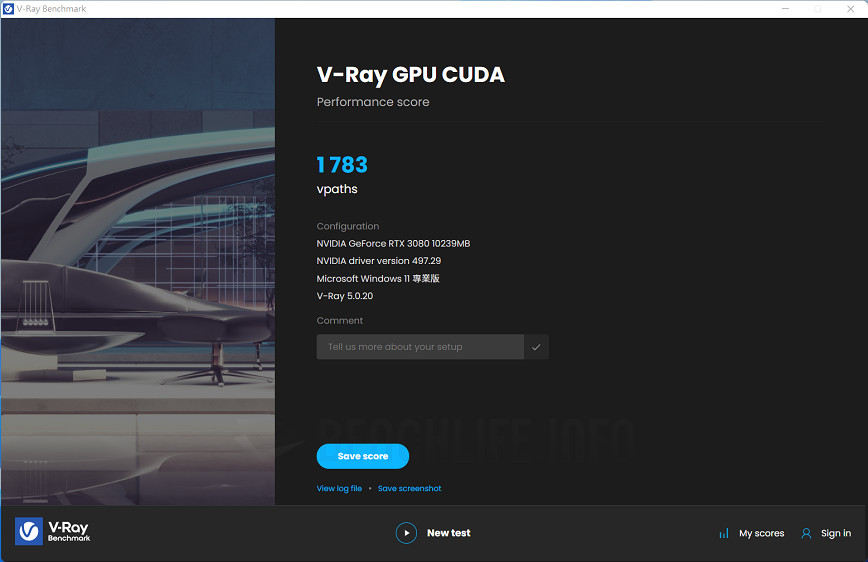

ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (10)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (17)

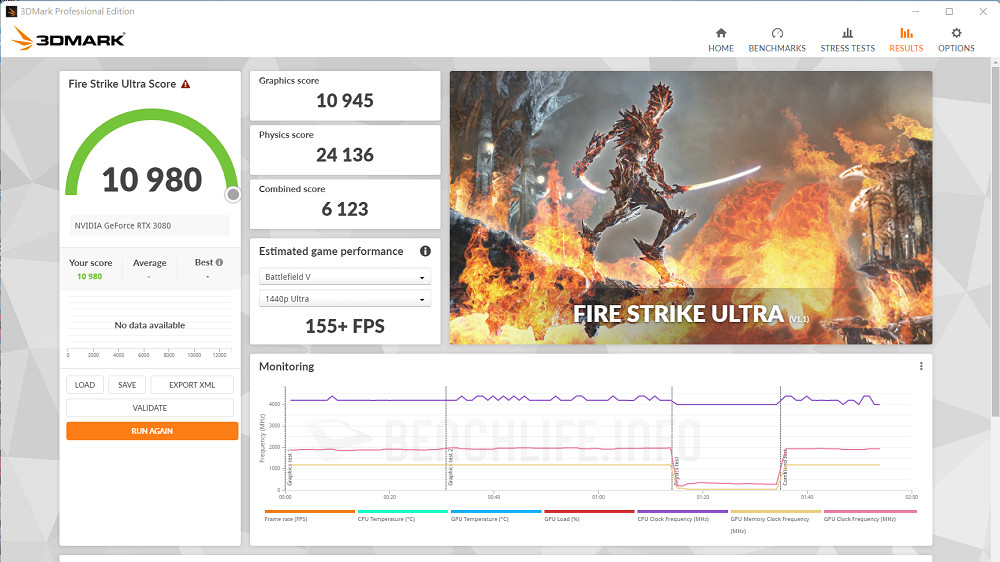

ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (15)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (14)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (16)

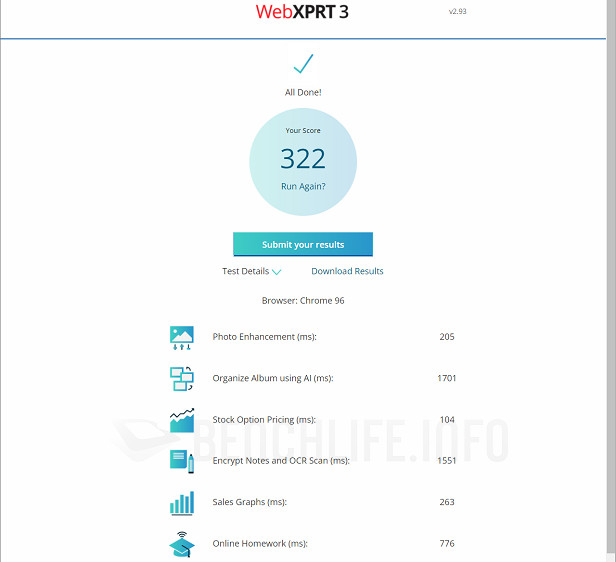

ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (13)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (8)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (9)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (3)
ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (7) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (19) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (18) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (20) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (21) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (22) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (12) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (5) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (4) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (6) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (11) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (10) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (17) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (15) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (14) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (16) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (13) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (8) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (9) ASUS TUF Gaming B660M-Plus WiFi D4 - Benchmark (3)

測試平台

TUF Gaming B660M-Plus WiFi D4 大致上而言,是針對 Alder Lake-S 處理器與 B660 晶片組,進行供電迴路規模等必要調整,以及 I/O 功能最佳化配置。至於像網路與音效等部分,並沒有進一步提高用料等級,而 M.2 依然只給 1 組散熱片,諸如此類都是基於成本考量的結果。

不過它定位本來就落在低價格帶,藉由稍好於 Prime 系列的視覺設計與堆料,打造成為搶占市場、衝銷售量的產品,所以又被稱為戰鬥板。儘管難以要求更多,但打著 ASUS 字號終究是安全牌,如果追求便宜卻又不想屈就於丐板,那麼它是具有一定程度的吸引力。
