AMD X570 晶片組推出至今也快 1 年(2019 年 7 月 7 日解禁),在這一年雖然 PCIe Gen4 還未真正盛行,但我們也知道 NVIDIA 會在下一代顯示卡導入 PCIe Gen4,同時也在部分 Intel Z490 晶片主機板上見到廠商端出 PCIe Gen4 Ready 字樣。

PCIe Gen4 已經成為一個新的標準,而在 X570 晶片端出來後快 1 年的時間點上,AMD B550 晶片正式在 6 月 16 日解禁。

AMD B550 晶片組與 X570 晶片組認真說沒有太大差異,處理器與記憶體一樣可以超頻,顯示卡與 M.2 SSD 一樣支援 PCIe Gen4 頻寬(CPU 提供)、USB 3.2 Gen2(1 組 2 個)、USB 3.2 Gen1(1 組 2 個,X570 晶片組不支援)以及雙顯示卡安裝,但不同的地方在於 X570 晶片組在 CPU 與晶片組(ACH)溝通走的是 PCIe Gen4,而 B550 晶片主機板與處理器溝通則是走 PCIe Gen3 設定。

全新的 B550 晶片組在規格要較 B450 晶片組好,且我們已經見到各家主機板廠在 B550 晶片組的用料並不手軟,可以預見 AMD B550 晶片主機板可能會不少人氣。

在我們收到的多張 AMD B550 晶片主機板中,我們這次要介紹的 GIGABYTE B550I AORUS PRO AX 這張 mini-ITX 規格的主機板。

GIGABYTE B550I AORUS PRO AX 在 CPU 供電部分才用 6 + 2(Vcore 與 SoC)設計,每一相供電最大可以承受 90A 電流,因此想要搭配 16 核心的 AMD Ryzen 9 3950X 也不會有太多問題在,不過可能得注意的是 mini-ITX 空間而讓 MOS 溫度偏高的問題。

因為主機板規格限制,所以 GIGABYTE B550I AORUS PRO AX 只有 2 根記憶體插槽,雖然目前單條 32GB 的 U-DIMM 並不算太貴,但想要在 mini-ITX 主機板使用大容量記憶體的使用者還是就得準備多一點預算。

主機板上可以見到 2 個 M.2 插槽,分別設置主機板背面(PCIe Gen3 x4)以及 ACH 散熱片下方(PCIe Gen4 x4);除了 M.2 插槽外,同時還有 4 個 SATA 6.0Gbps 供使用。需要特別注意,若使用 PCIe Gen4 x4 的 M.2 SSD,務必安裝在主機板正面 ACH 散熱片下方的 M.2 插槽,因為這個插槽是從處理器出來的 PCIe Gen4 x4 頻寬,而主機板背面的則是從 ACH 出來的 PCIe Gen3 x4 頻寬。

一樣因為 mini-ITX 關係,所以只有一個 PCIe x16 插槽;GIGABYTE B550I AORUS PRO AX 的 PCIe x16 走的是 PCIe Gen4 頻寬。

I/O 部分就相當有趣許多,因為 GIGABYTE B550I AORUS PRO AX 提供了 1 個 DisplayPort、2 個 HDMI、Intel Wi-Fi 6 AX200 無線網路、Realtek 2.5GbE 網路、USB 3.2 Type-A 以及 USB 3.2 Type-C 連接埠供使用。

DisplayPort 與 HDMI 都是為了接下來的 Ryzen 4000 系列 Renoir APU 做準備,我們預期可以在 7 月見到相關產品,但零售通路可能無緣見到。先不管 Ryzen 4000 系列的 Renoir APU,這次 AMD B550 晶片主機板主要是延續 7nm 製程、Zen 2 架構的 Ryzen 3000 系列處理器,因此在測試上當然得用上相關產品。

在 GIGABYTE B550I AORUS PRO AX 部分我們使用了 AMD Ryzen 7 3700X 在 DDR4-3600MHz CL16 的條件下進行測試。

GIGABYTE B550I AORUS PRO AX with Ryzen 7 3700X

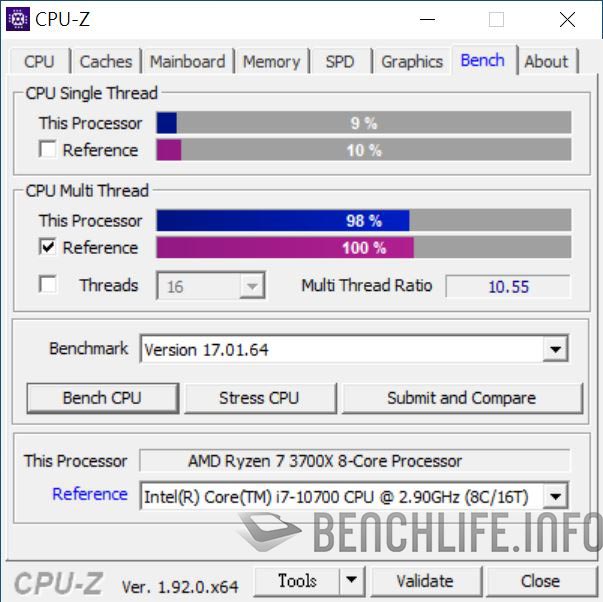

CPU BENCH_B550I

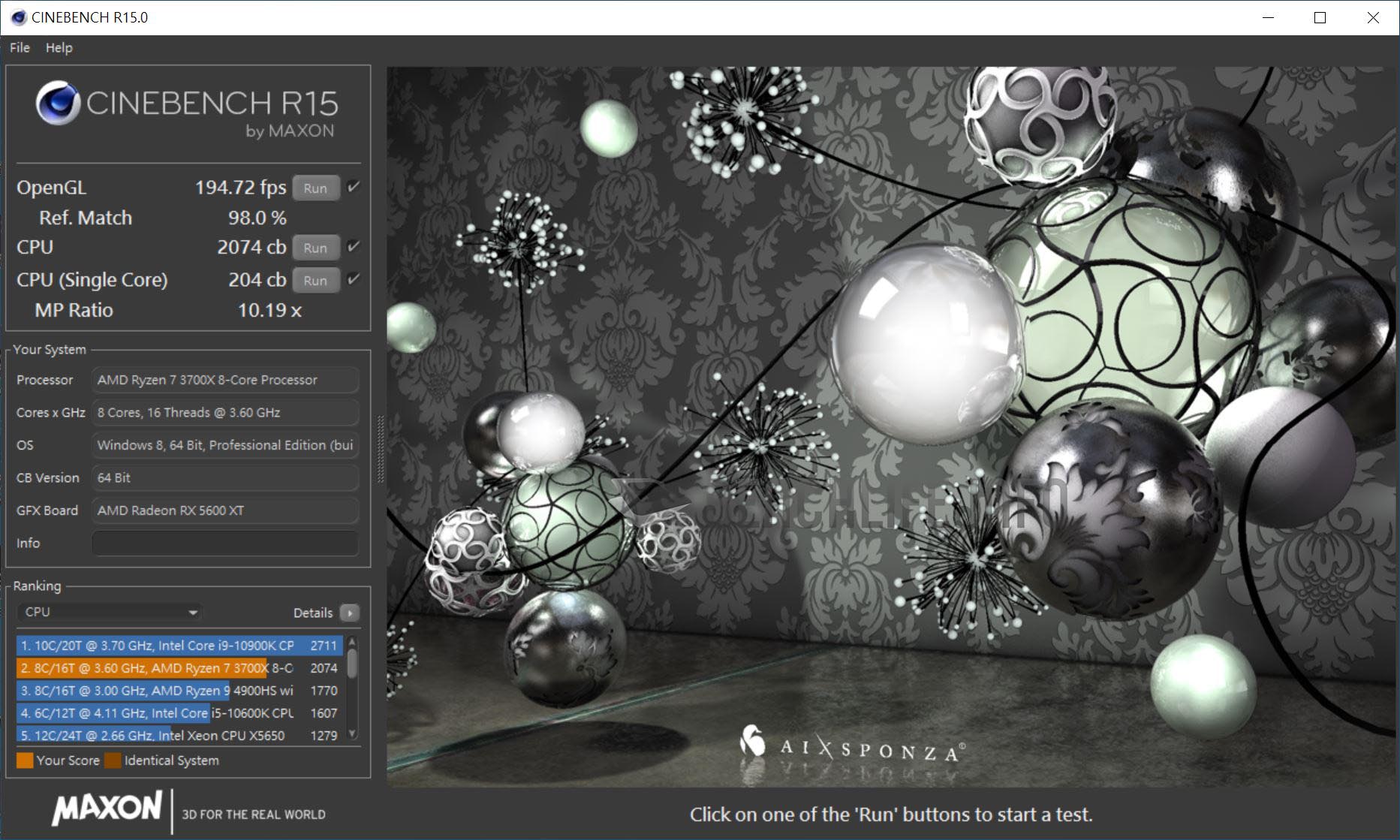

R15_B550I

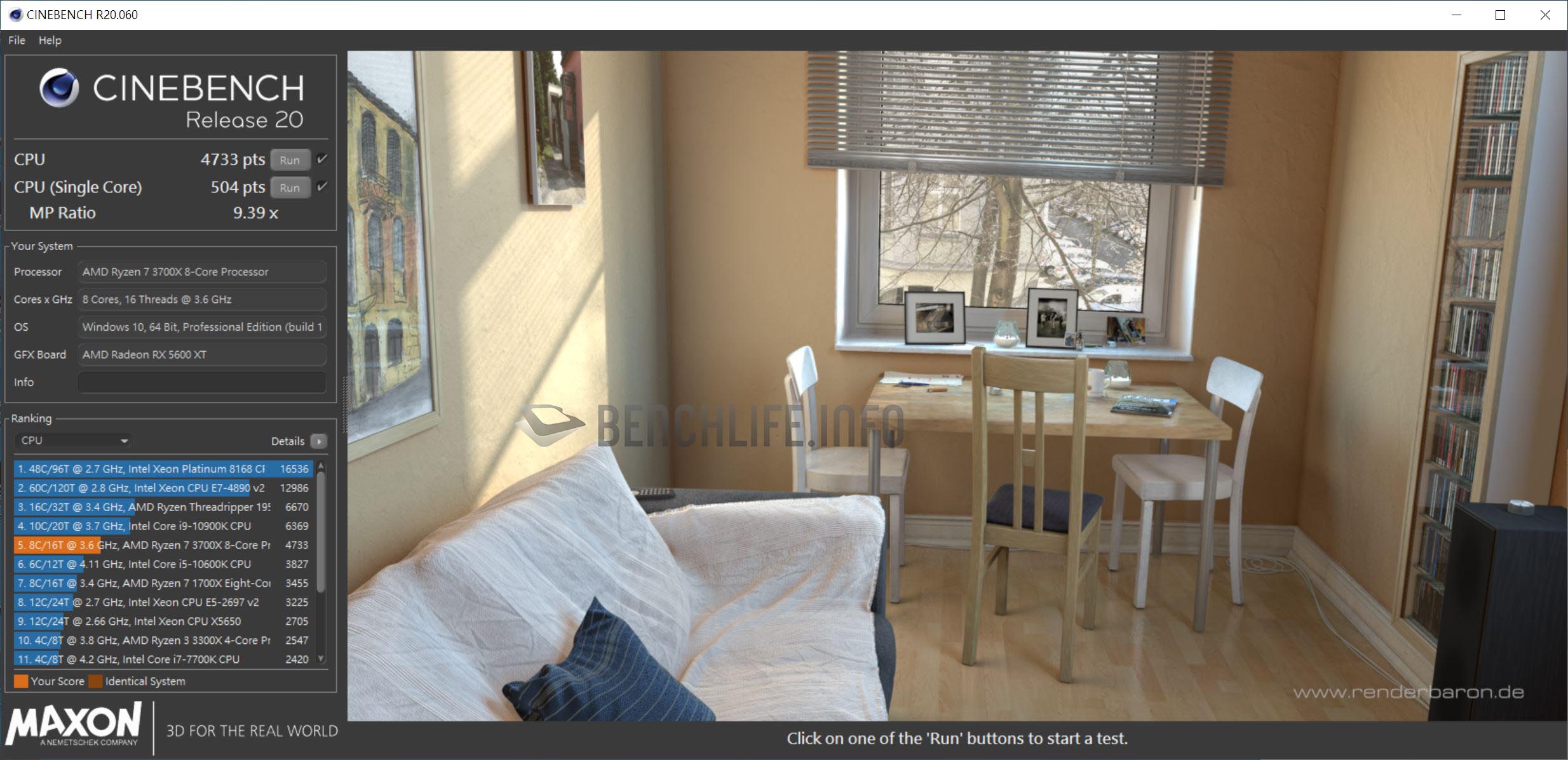

R20_B550I

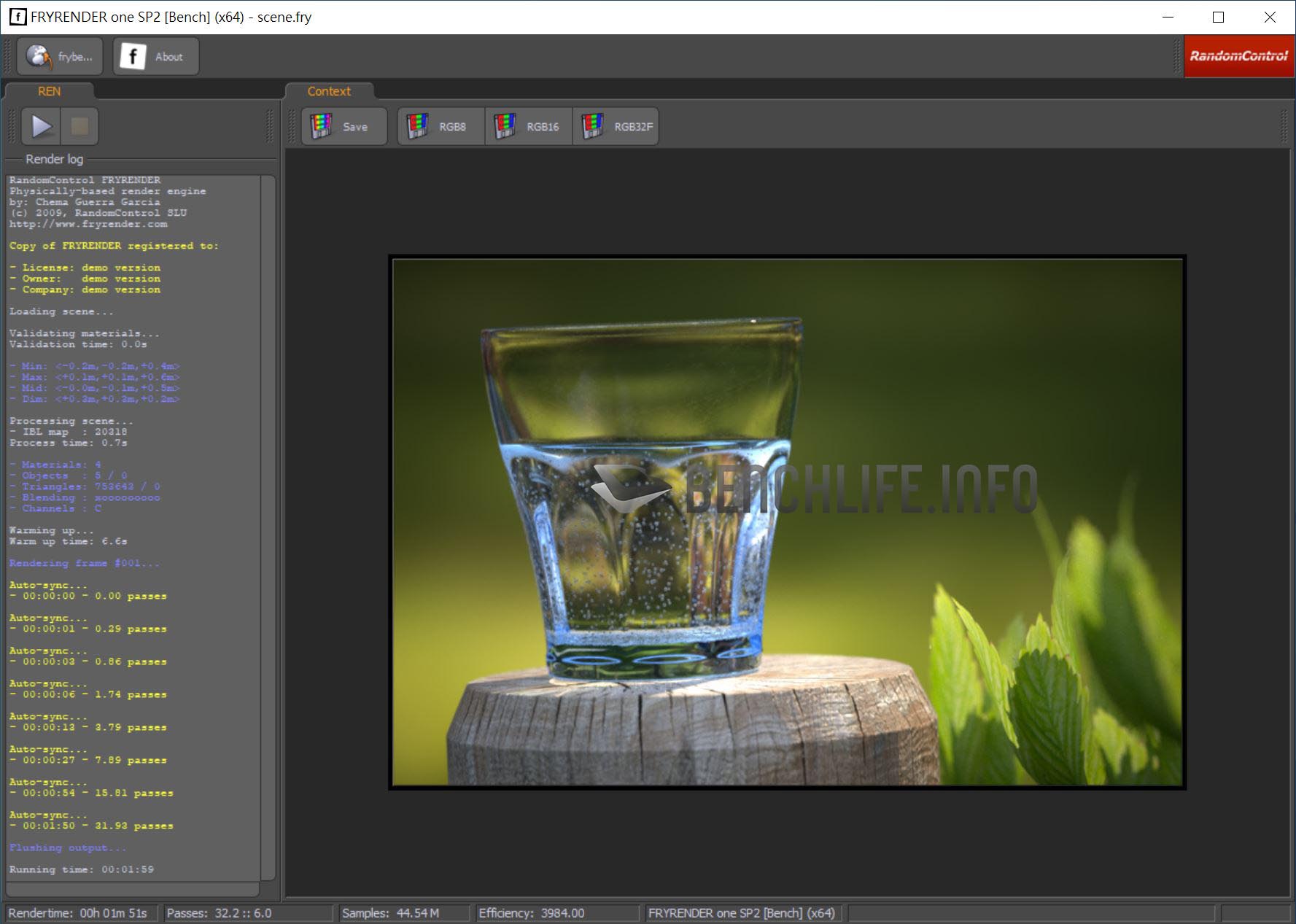

FRY_B550I

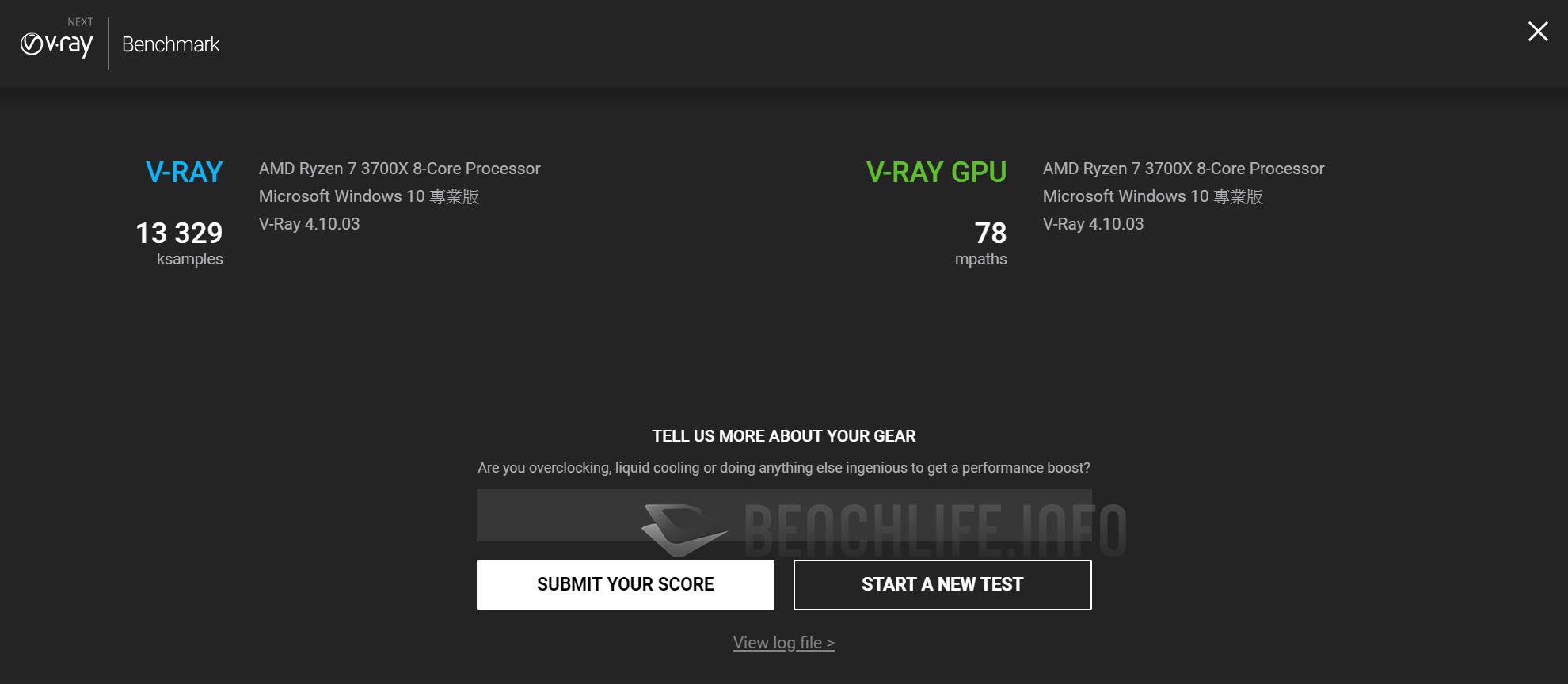

VRSY_B550I

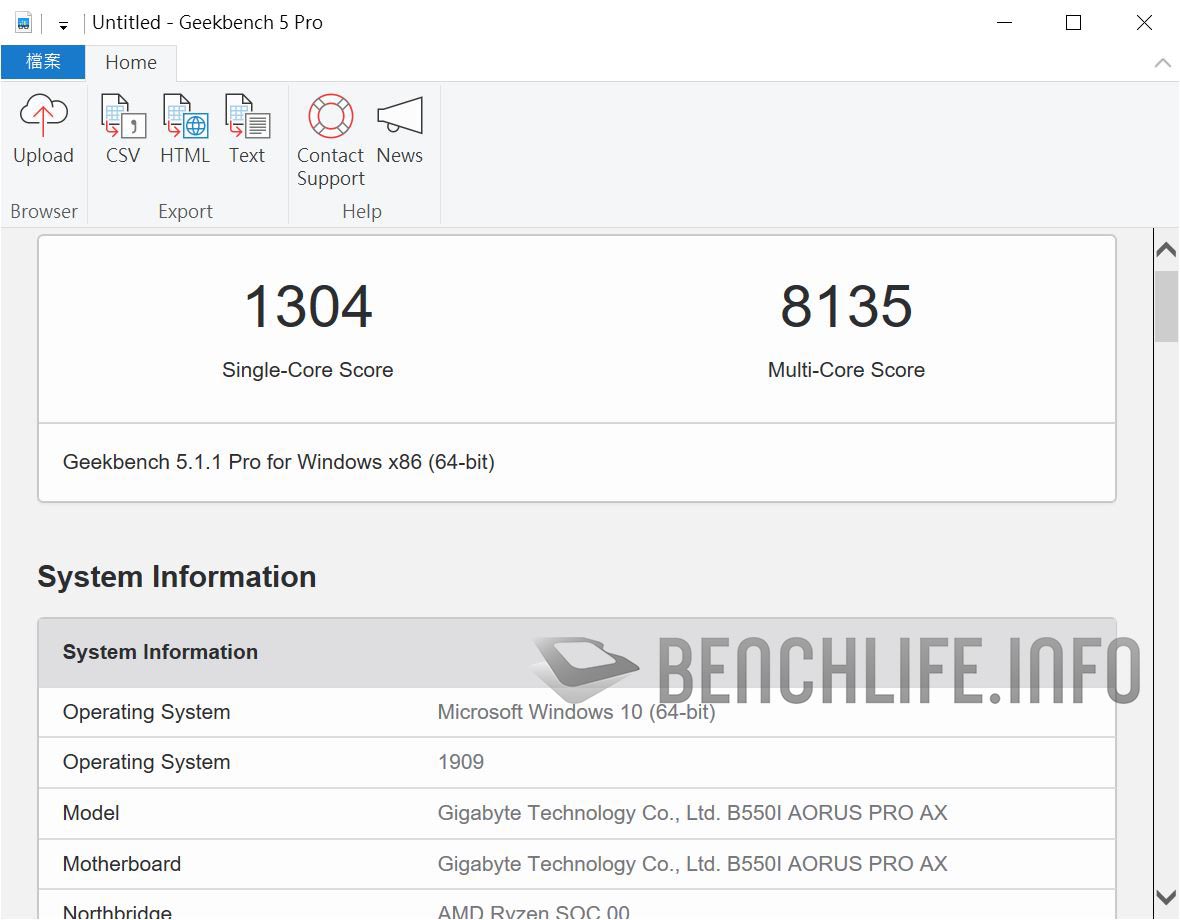

geekbench_B550I

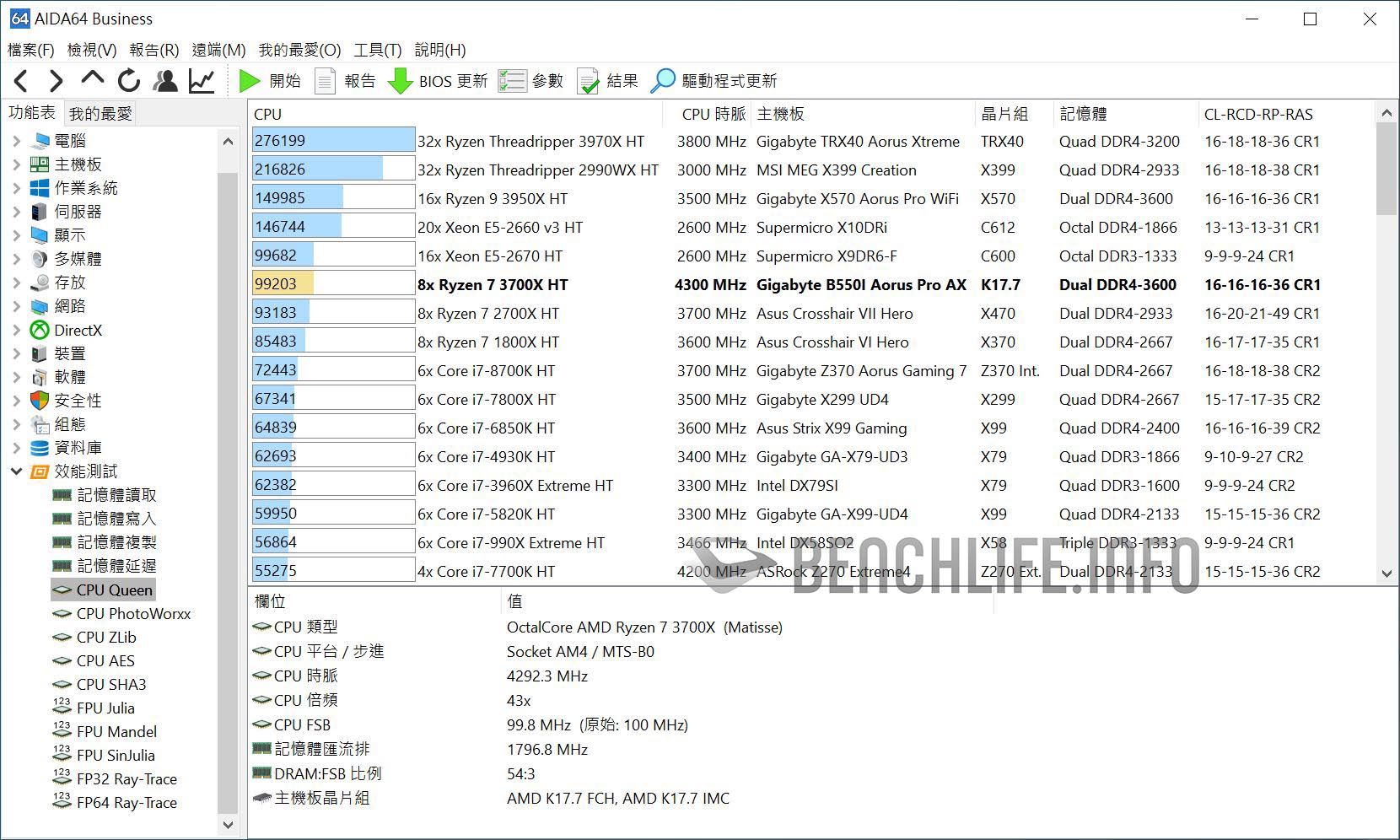

QUEEN_B550I

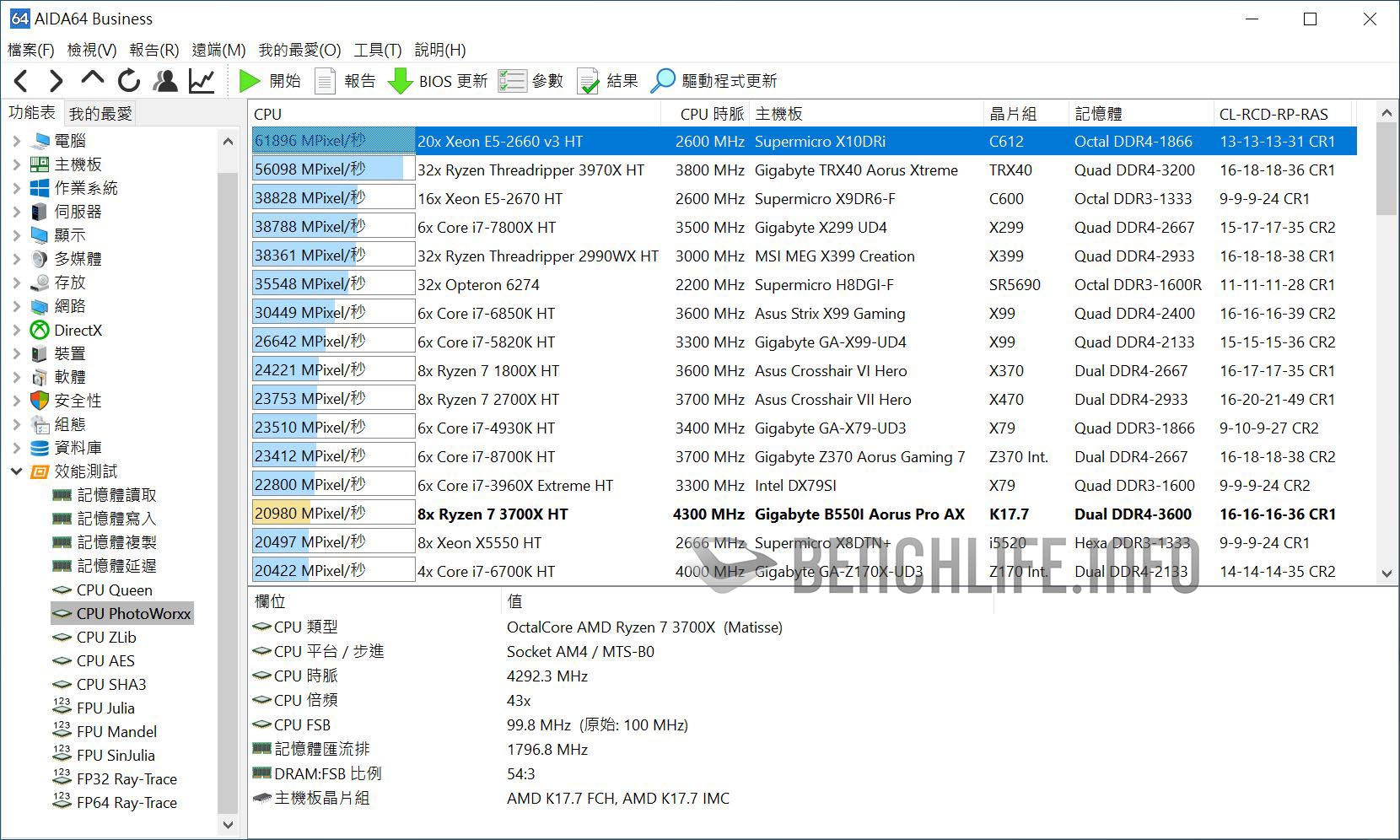

PHOTO_B550I

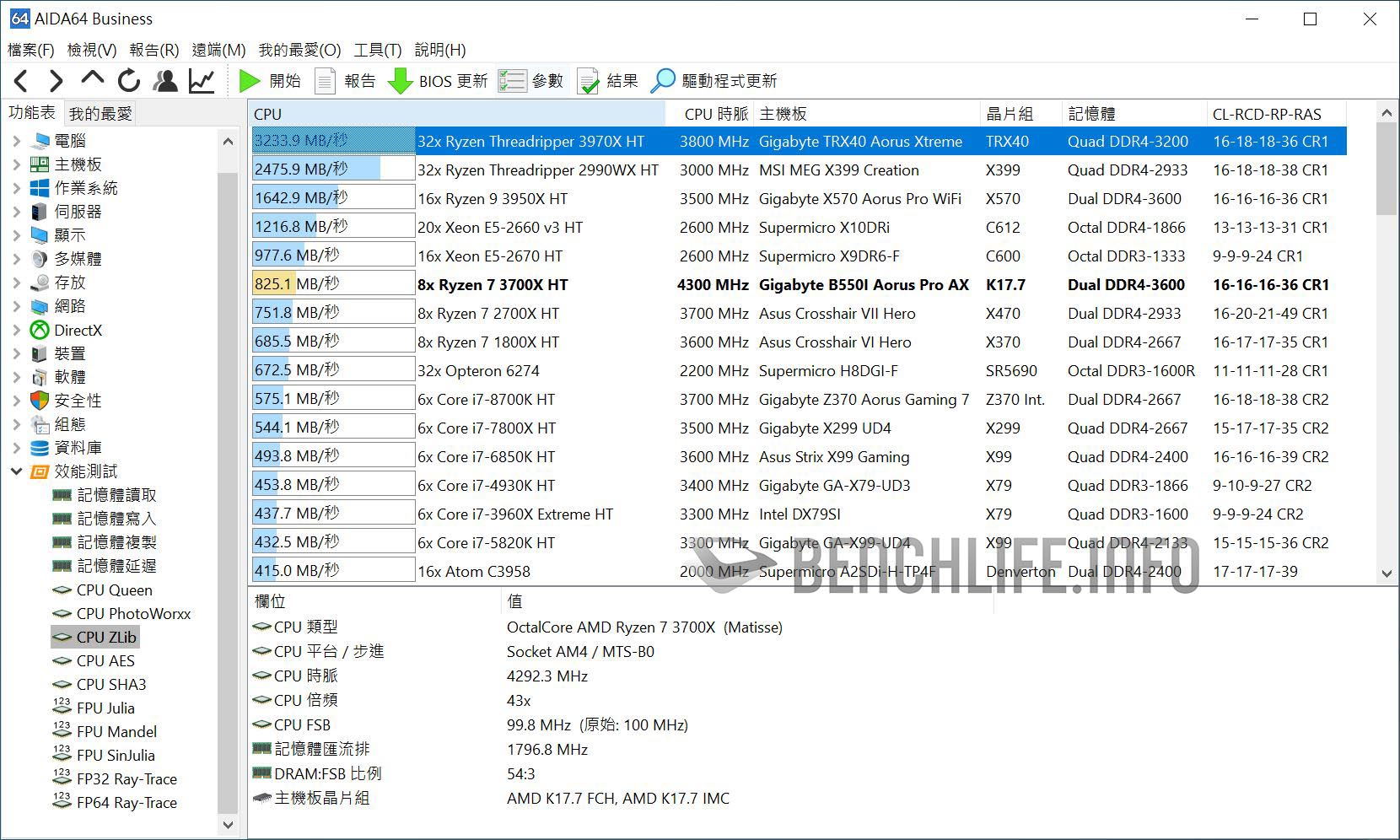

ZLIB_B550I

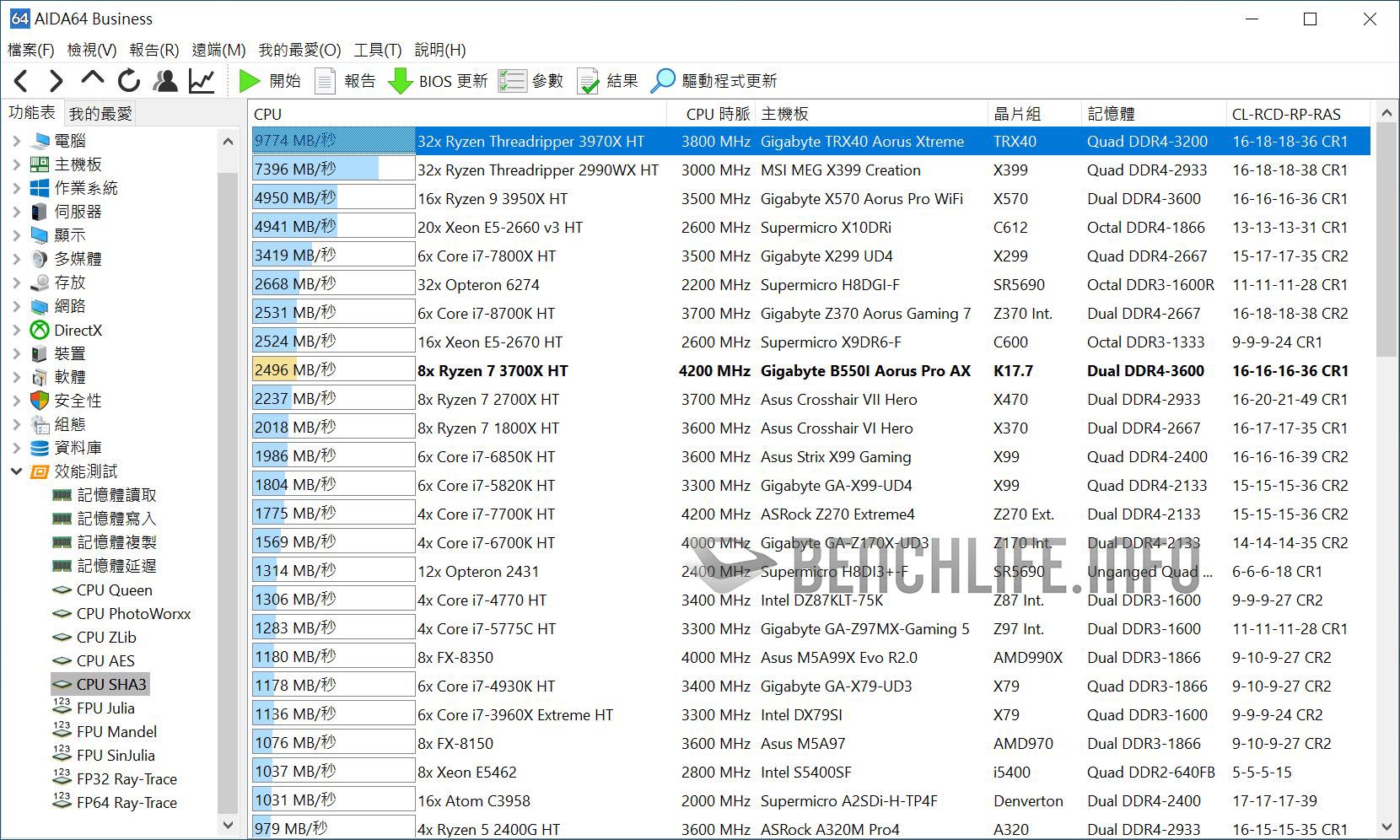

SHA3_B550I

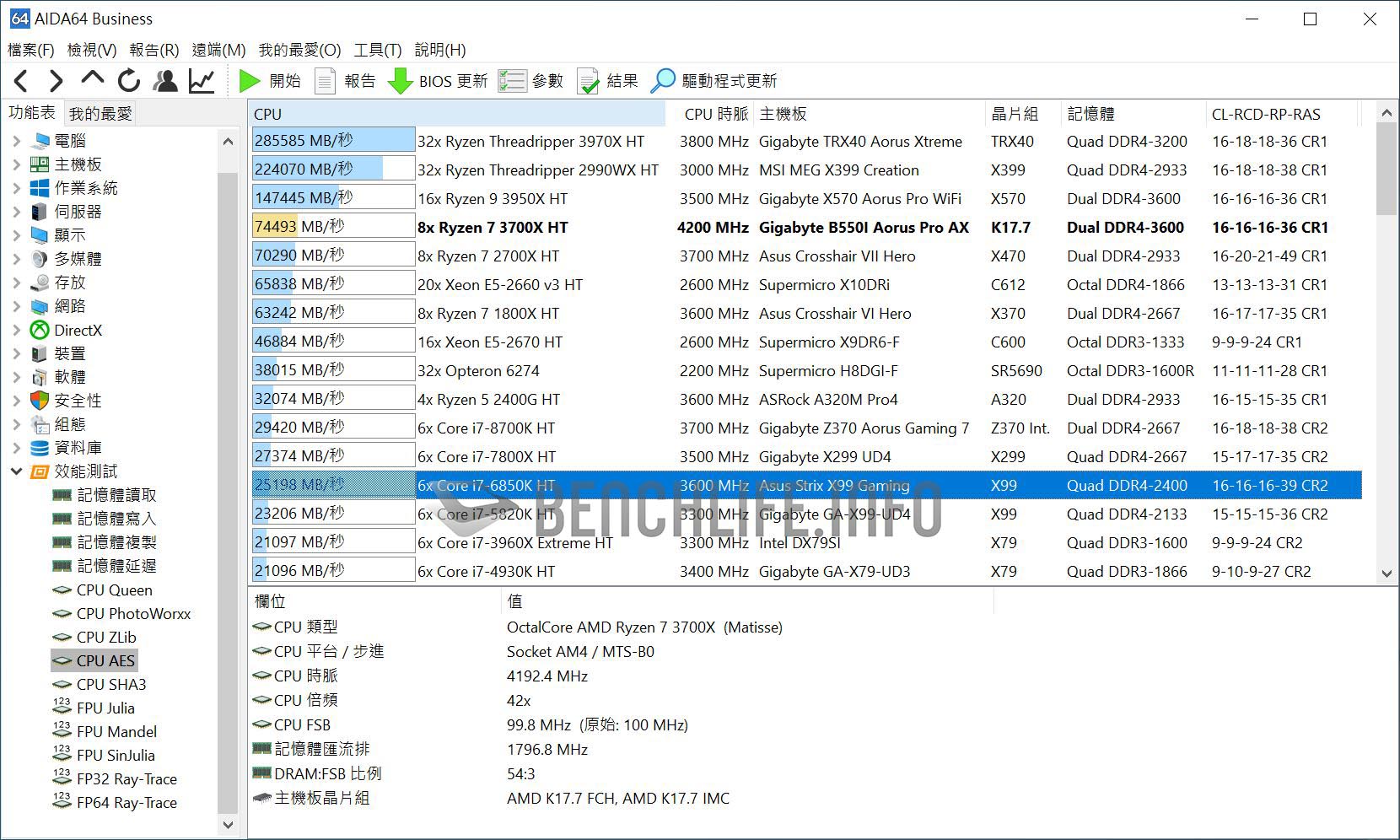

AWS_B550I
CPU BENCH_B550I R15_B550I R20_B550I FRY_B550I VRSY_B550I geekbench_B550I QUEEN_B550I PHOTO_B550I ZLIB_B550I SHA3_B550I AWS_B550I

搭配 GIGABYTE Radeon 5600 XT Gaming OC 顯示卡。

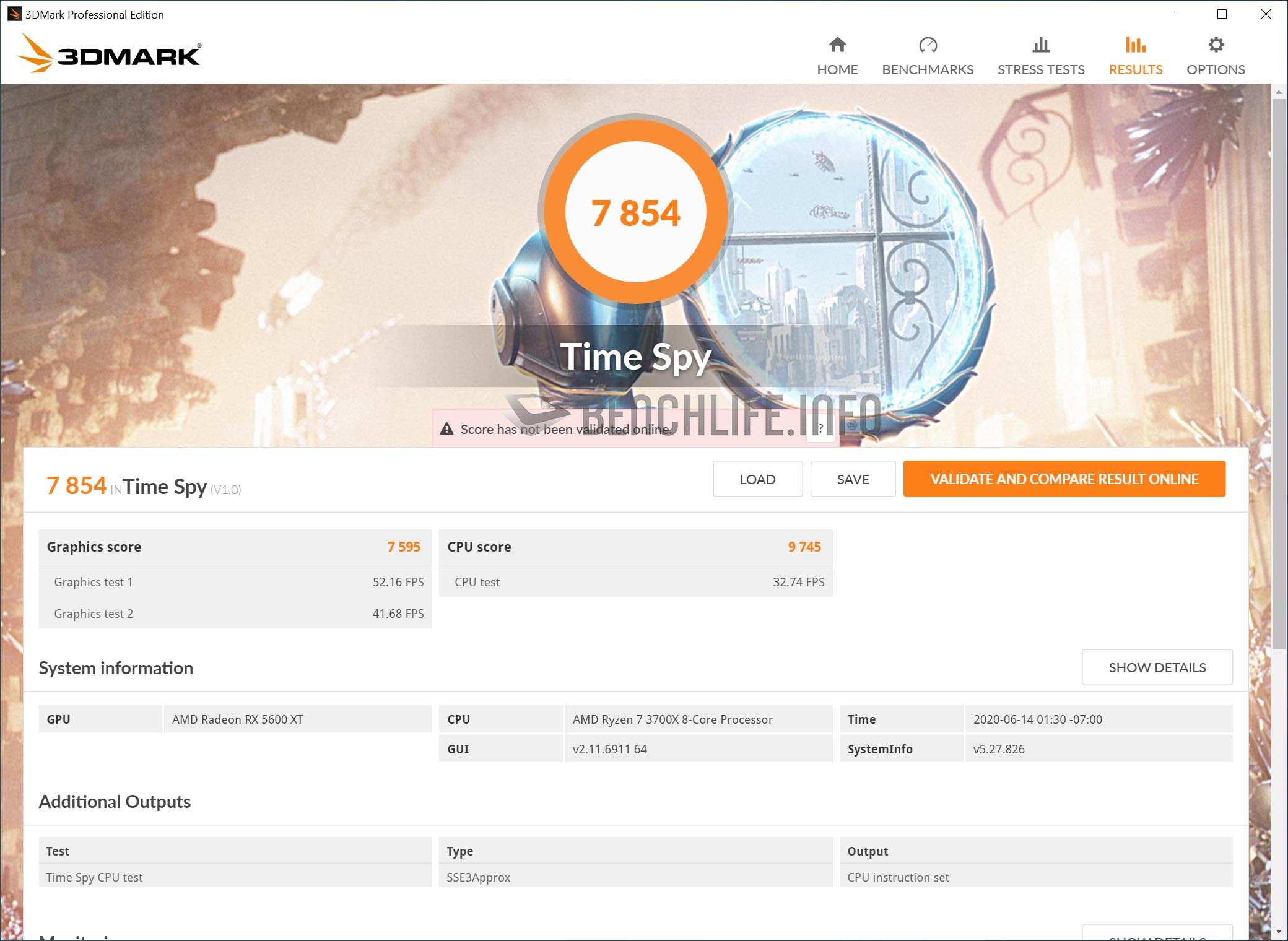

time_b550I

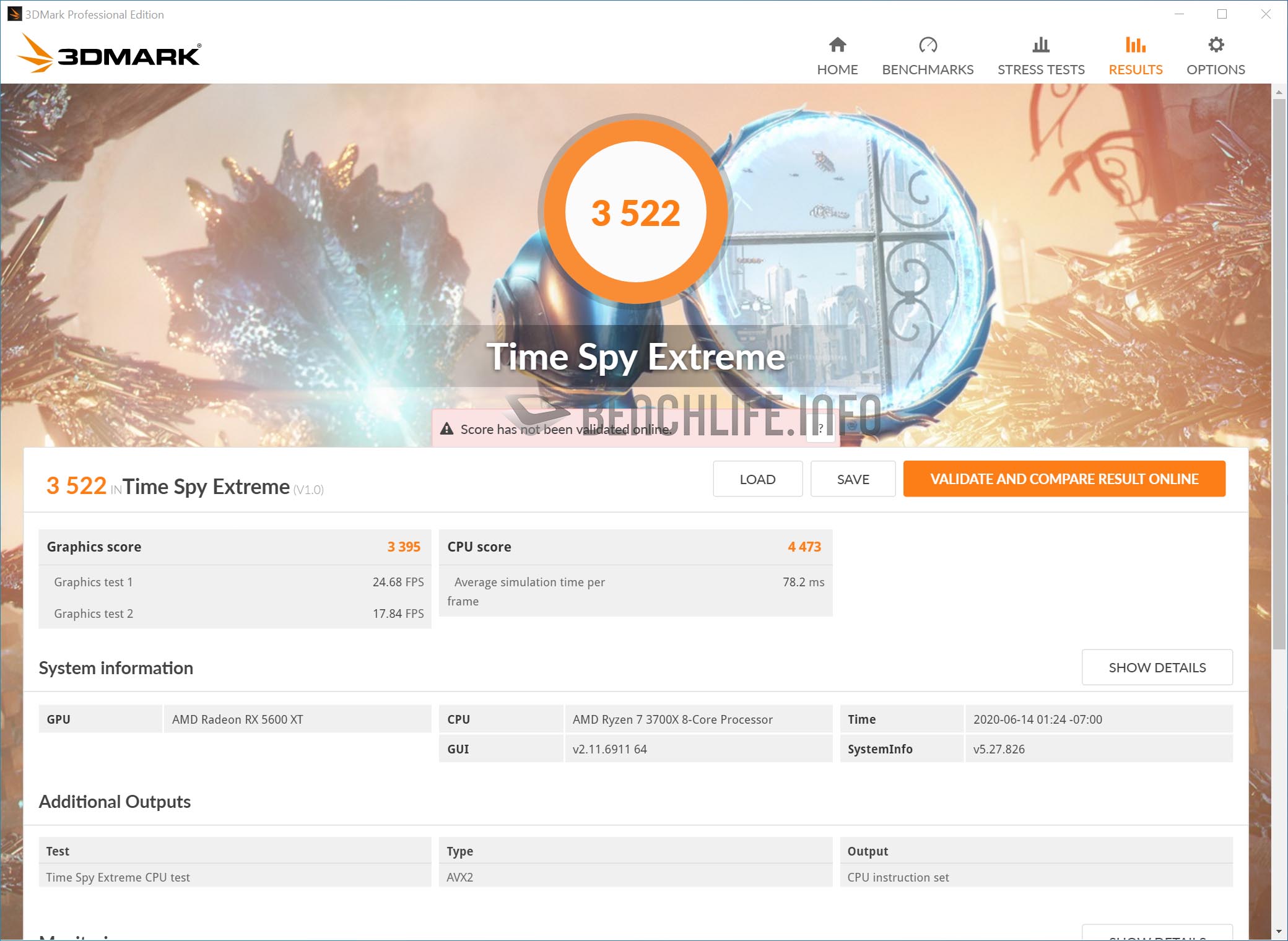

time x_b550I

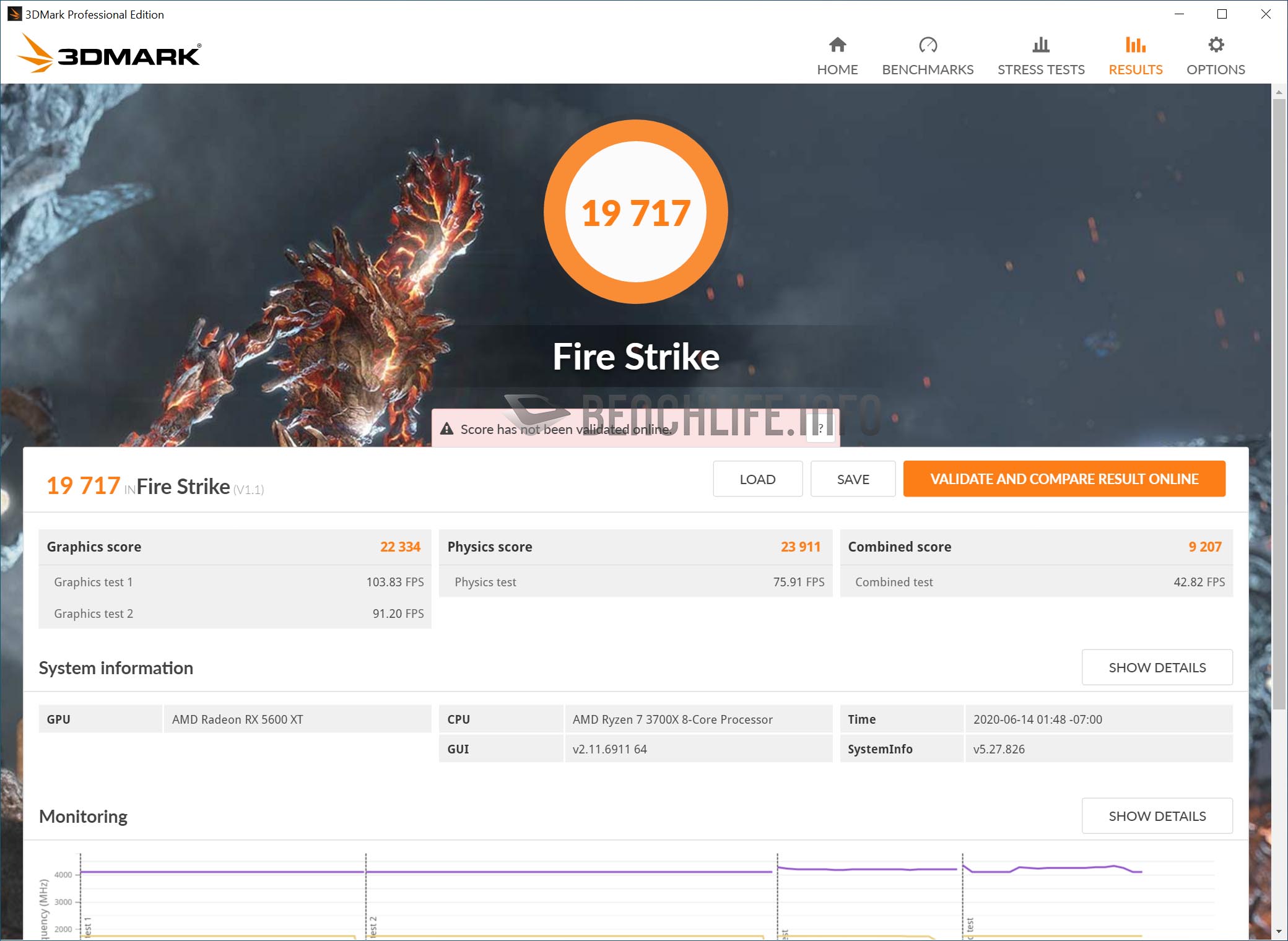

fire_b550I

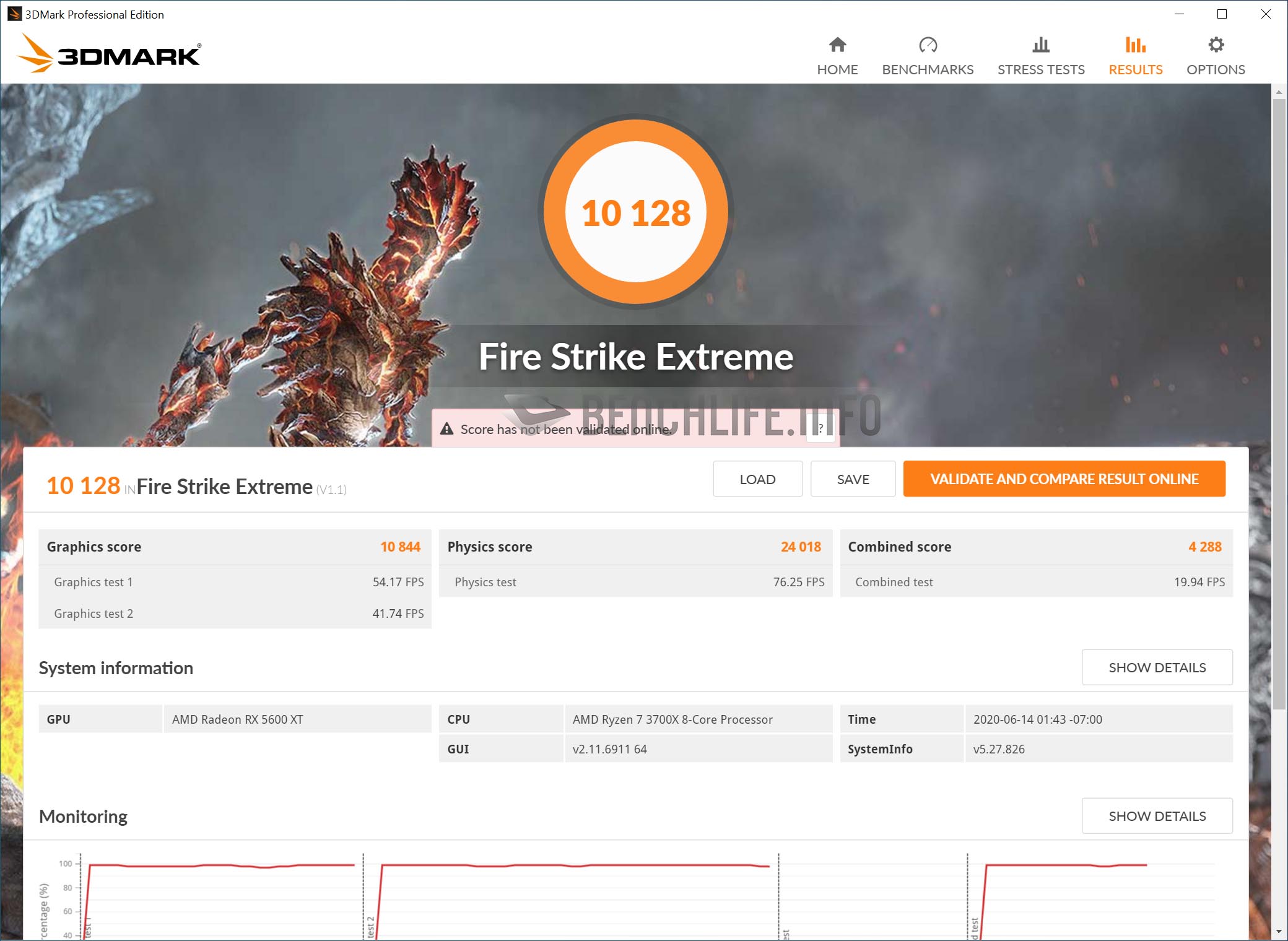

fire x_b550I

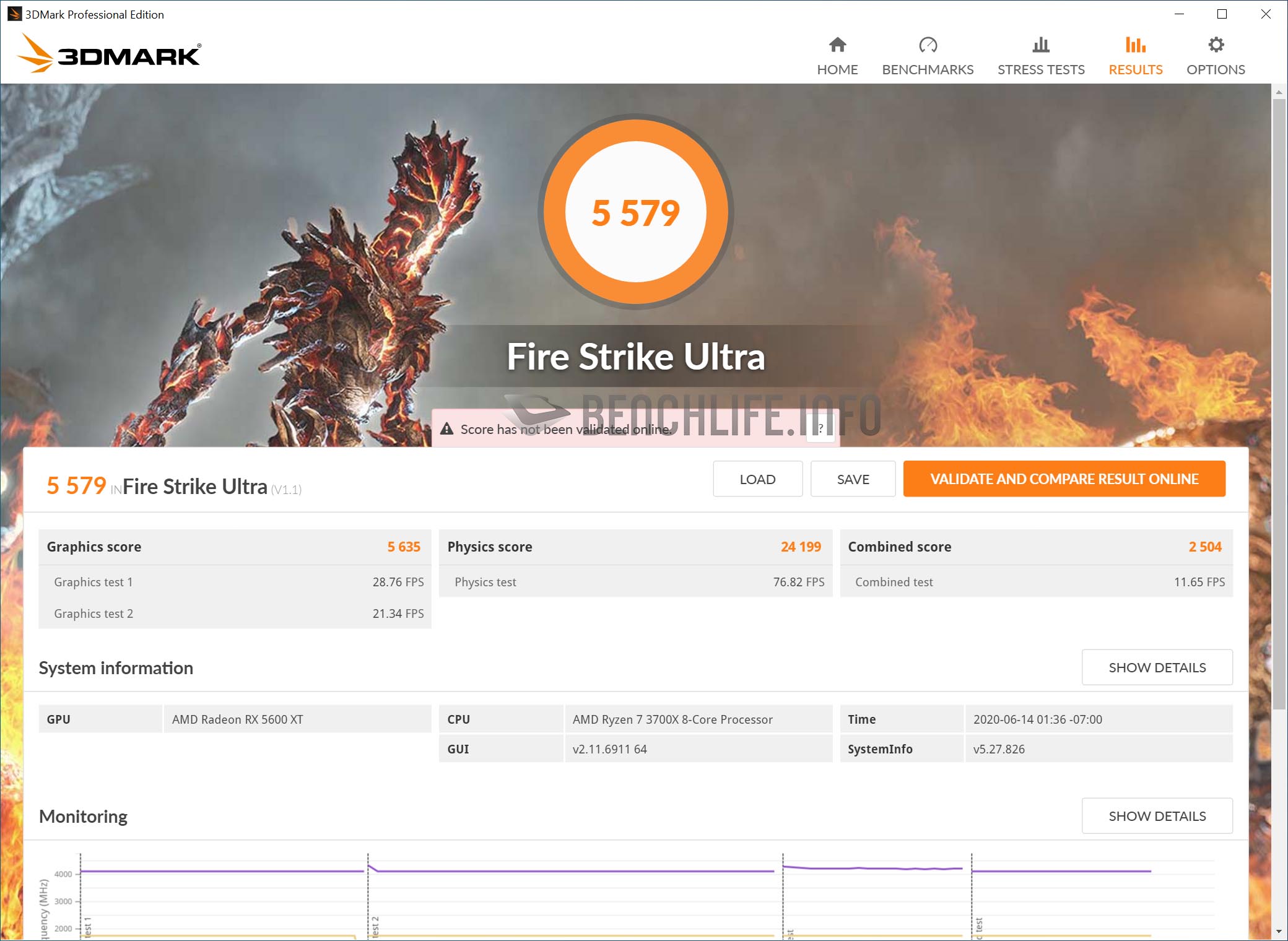

fire u_b550I
time_b550I time x_b550I fire_b550I fire x_b550I fire u_b550I

3DMark 的 PCIe Gen4 頻寬測試。

PCMark 10 與 Passmark 的綜合性測試。

最後則是 PCIe Gen4 M.2 SSD 1TB 容量在 GIGABYTE B550I AORUS PRO AX 主機板上的實測。

6 + 2 供電配置的 GIGABYTE B550I AORUS PRO AX 想要搭配 Ryzen 9 3950X 這顆 16 核心處理器不會有太大問題,只是供電模組部分的溫度可能會較高一些。

Mini-ITX 主機板的限制就不用再做太多敘述,但還是希望 GIGABYTE 能將「CLR CMOS」的 PIN 從現有的地方移至較方便使用者觸及到的位置,畢竟這張主機板並沒有在 I/O 位置上擺放「CLR CMOS」按鈕,若超頻失敗的話,對使用者來說是件麻煩的事情。

另外,也許要稱讚一下這張主機板,因為預裝 I/O 擋板這小玩意並沒有被移除,反倒是 ROG Strix B550-I Gaming 則是將預裝 I/O 擋板移除。

PCIe Gen4 在 M.2 SSD 以及顯示卡部分都能獲得支援,對於不少使用者來說是個相當不錯的選擇,而晶片組與處理器間的溝通保留在 PCIe Gen3 可能對不少使用者來說並沒有太大問題,因此在處理器與記憶體可以超頻的條件下,讓使用者可以在有限預算的情況下,從過去的 X570 晶片組轉換至 B550 晶片主機板。
