DisplayPort、HDMI 已經是相當普遍的顯示介面,BIOSTAR 反其道而行加入 D-Sub 輸出。

BIOSTAR(映泰)重返台灣市場,主機板也是在遊戲應用面向多有著墨,少不了一些常見視覺設計手法,但規格配置偶有獨特之處。這款 Racing Z490GTN 正是個範例,內顯輸出除了 HDMI 更有 D-Sub,顯然是為了迎合特定族群。

Racing Z490GTN 為 Mini-ITX 尺寸,在這說不上多麼充裕的可用空間裡,處理器電源迴路設計配置為 6 + 2 相。是採用 ON Semiconductor 型號 NCP81229 電源管理晶片,搭配同廠 NCP302155 功率級,這些關鍵用料的電流負載上限規格為 55A,其餘還有低損耗電感器、低內阻電容器等元件一同構成。

主要迴路以不算小的散熱片覆蓋,不過並未拓展成較為完整的遮罩,至於電源輸入端為單組 8pin 插座配置。而 2 組記憶體插槽,標榜支援超頻時脈達 DDR4-4400+,具有一定的可玩性。裝機時處理器連同機殼,總計有 3 組 4pin 風扇插座,以及 5V 與 12V 電壓 LED 插座可運用,而它本身是毫無光害設計。

儲存介面採取常見基本配置,4 組 SATA 6Gb/s 與主機板背面的 M.2 插槽,都是由 Z490 晶片組負責供應。其 M.2 插槽可裝配 PCIe NVMe 或 SATA 模組,惟機構限制只能使用 Type 2280 長度模組(並未開設其他尺寸的螺絲孔),此外也沒有配置提供散熱片。而唯一的 PCIe 插槽,採用了金屬強化料件設計,這也是目前常見的做法。

I/O 背板比較特別是有 D-Sub 顯示輸出(VGA、類比訊號),另外官方將 Wi-Fi 6 模組列為選配,可以自行購買 CNVio2 介面模組,利用配件組來補上這項功能。乙太網路則為熟面孔,Intel 型號 I-219V 實體層晶片支援至 Gigabit 速率,而音效方面在以往也算常見,是 Realtek 型號 ALC892 編解碼器,搭配 2 顆音效電容器點綴之。



性能測試體驗搭配 Core i9-10900K 來進行,即便 Racing Z490GTN 沒有大陣仗的電源迴路,仍符合 Intel 設計建議規範、得以滿足一般運作要求。總和而言,Racing Z490GTN 連同 UEFI BIOS 介面設計、配置,整體使用感良好的,尤其內建 D-Sub 格外適合特別應用需求者(例如老舊顯示設備之類)。

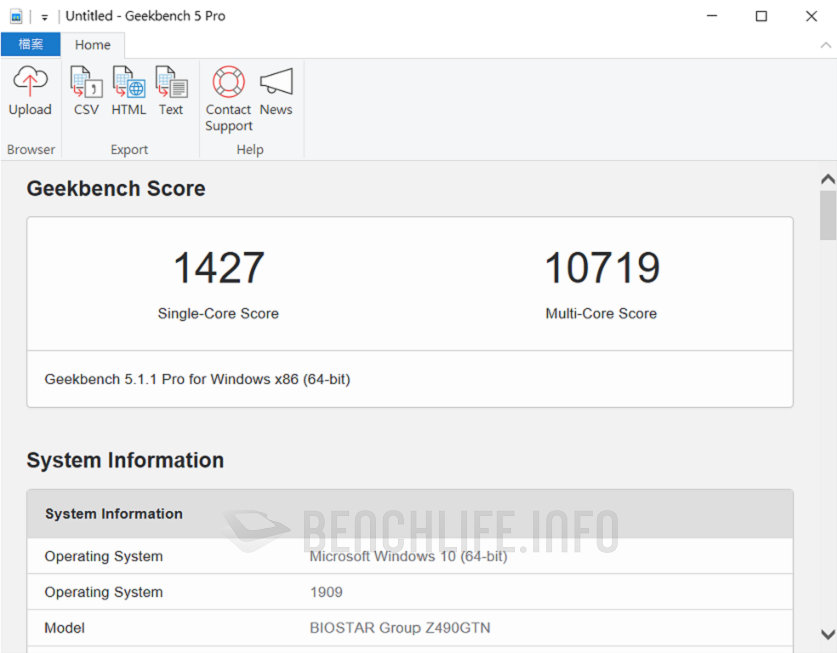

BIOSTAR Racing Z490GTN - Benchmark (4)

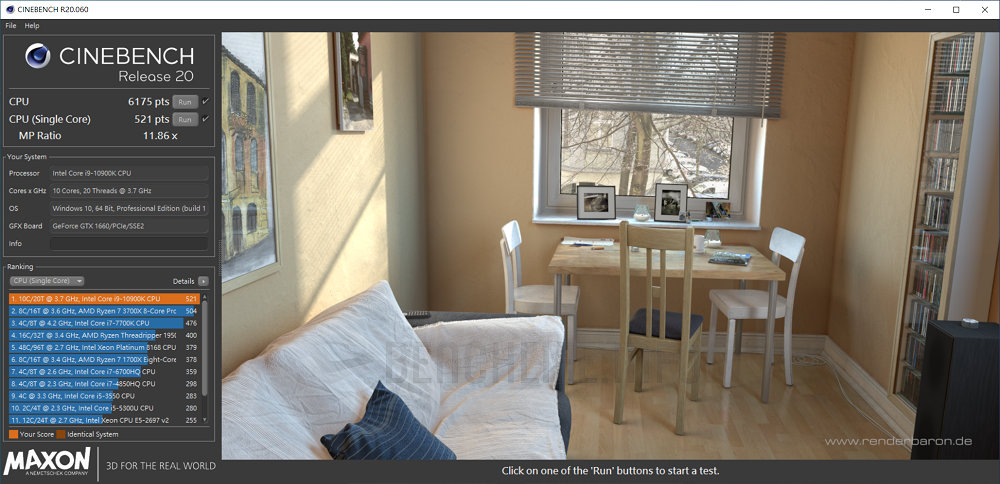

BIOSTAR Racing Z490GTN - Benchmark (13)
BIOSTAR Racing Z490GTN - Benchmark (14)
BIOSTAR Racing Z490GTN - Benchmark (7)

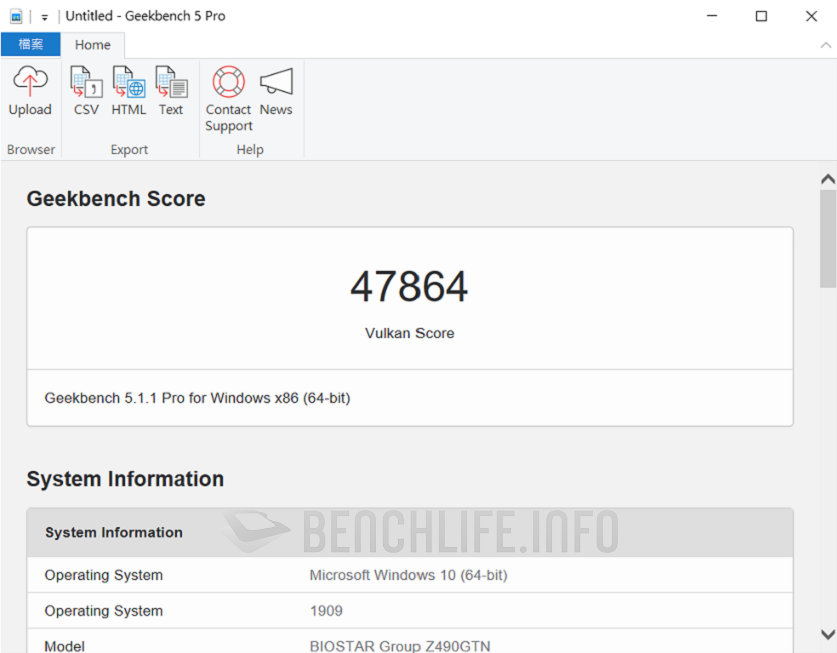

BIOSTAR Racing Z490GTN - Benchmark (3)

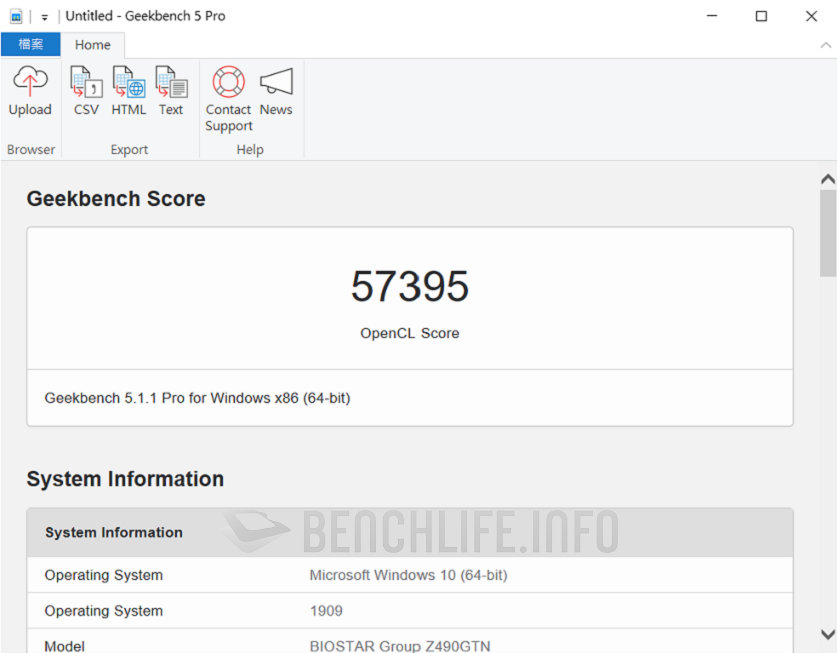

BIOSTAR Racing Z490GTN - Benchmark (2)

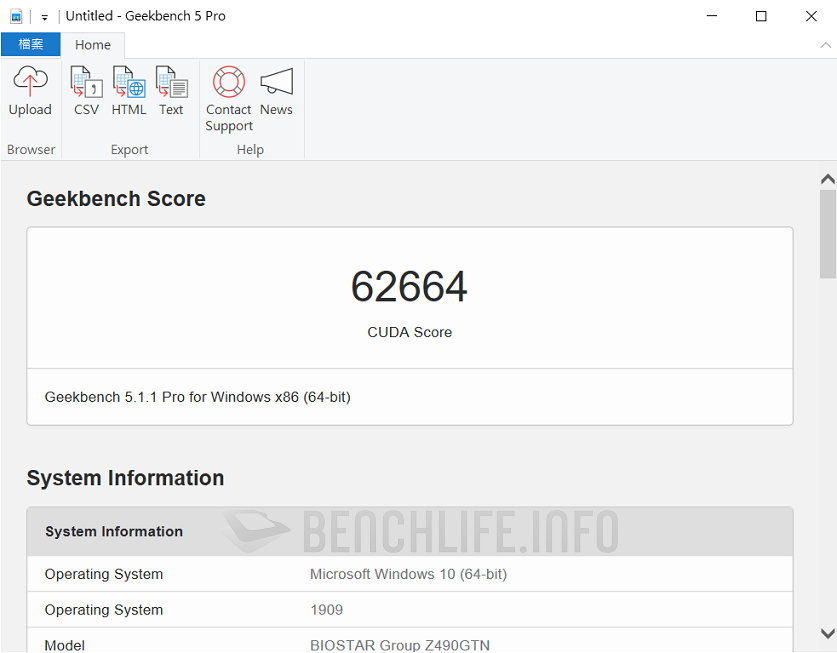

BIOSTAR Racing Z490GTN - Benchmark (1)

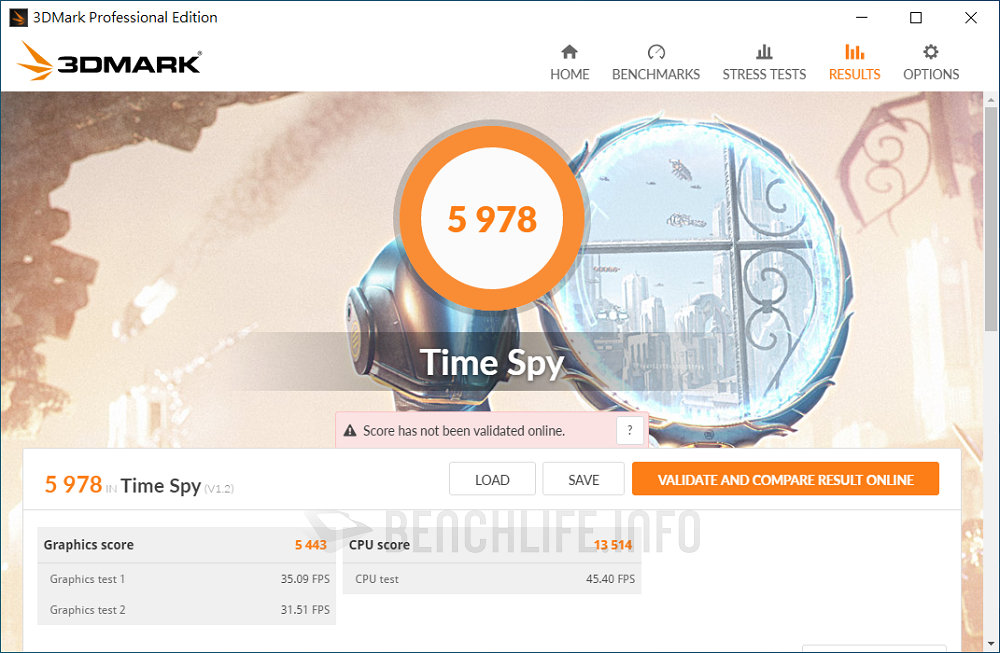

BIOSTAR Racing Z490GTN - Benchmark (9)

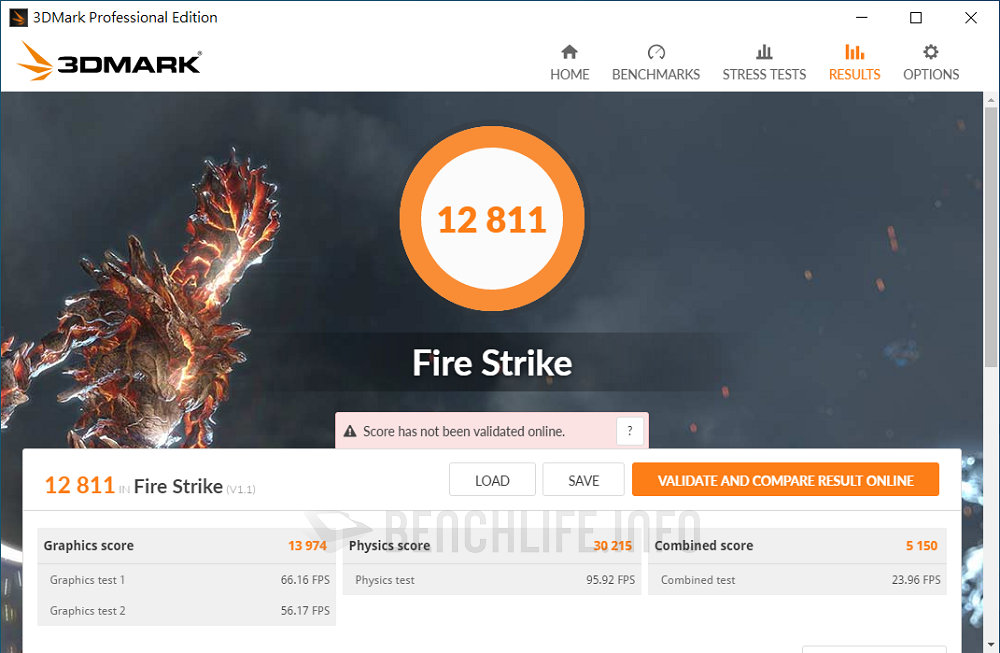

BIOSTAR Racing Z490GTN - Benchmark (8)
BIOSTAR Racing Z490GTN - Benchmark (10)
BIOSTAR Racing Z490GTN - Benchmark (11)

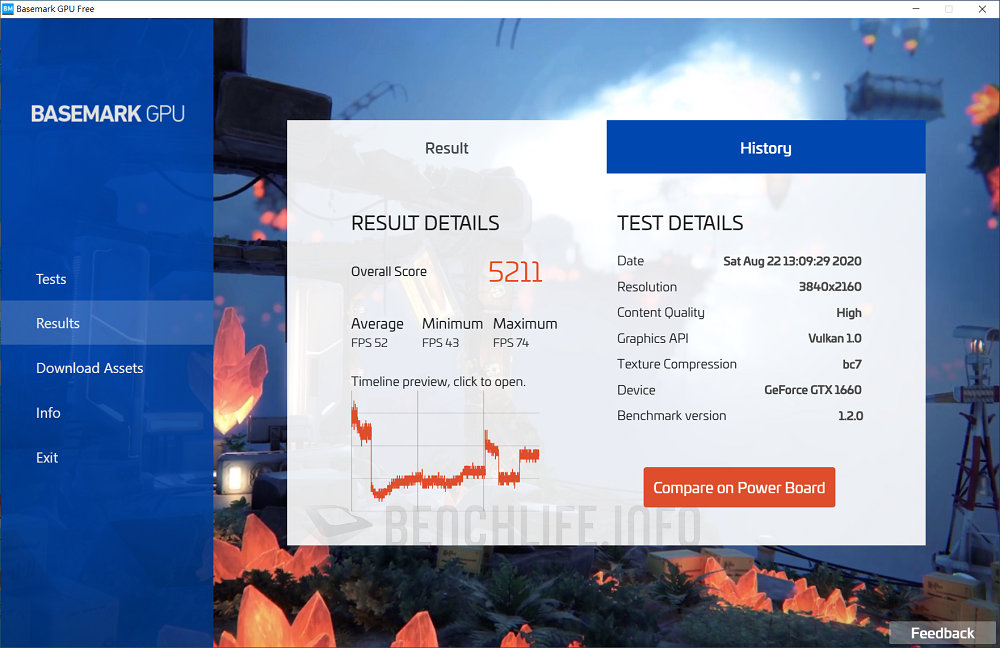

BIOSTAR Racing Z490GTN - Benchmark (12)
BIOSTAR Racing Z490GTN - Benchmark (6)

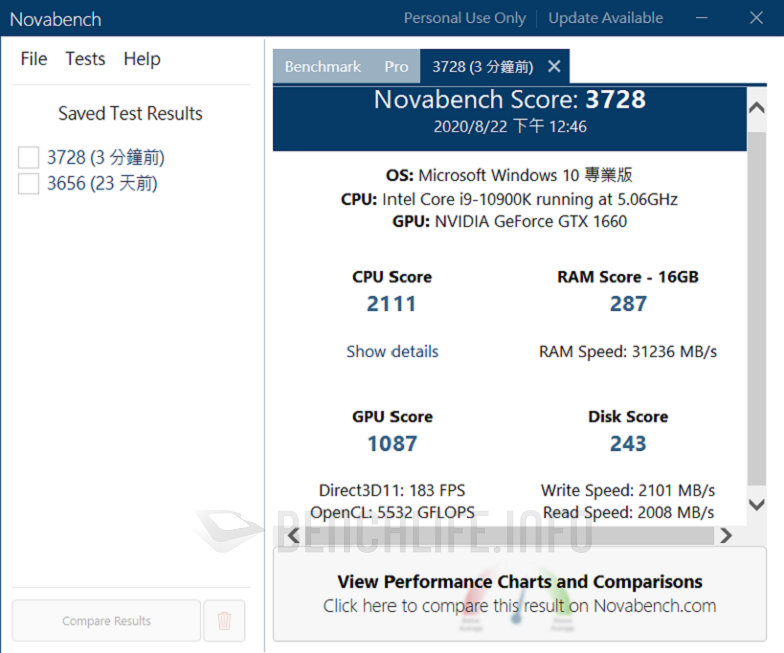

BIOSTAR Racing Z490GTN - Benchmark (5)
BIOSTAR Racing Z490GTN - Benchmark (4) BIOSTAR Racing Z490GTN - Benchmark (13) BIOSTAR Racing Z490GTN - Benchmark (14) BIOSTAR Racing Z490GTN - Benchmark (7) BIOSTAR Racing Z490GTN - Benchmark (3) BIOSTAR Racing Z490GTN - Benchmark (2) BIOSTAR Racing Z490GTN - Benchmark (1) BIOSTAR Racing Z490GTN - Benchmark (9) BIOSTAR Racing Z490GTN - Benchmark (8) BIOSTAR Racing Z490GTN - Benchmark (10) BIOSTAR Racing Z490GTN - Benchmark (11) BIOSTAR Racing Z490GTN - Benchmark (12) BIOSTAR Racing Z490GTN - Benchmark (6) BIOSTAR Racing Z490GTN - Benchmark (5)

測試平台

  • 處理器:Intel Core i9-10900K
  • 記憶體:Klevv Cras X RGB DDR4-3466(8GB x 2 Kit)
  • 顯示卡:EVGA GeForce GTX 1660 XC Gaming
  • 系統碟:Seagate BarraCuda 510 SSD 512GB
  • 作業系統:Microsoft Windows 10 Pro 64bit(1909)
