MSI 的 B660 晶片組主力產品,開出捨棄 PCIe 5.0、支援 DDR5 規格。

Intel 在 CES 2022 展覽期間,推出更多的第 12 代 Core 桌上型處理器與晶片組,MSI 針對 B660 晶片組開出一系列低階 / 入門主機板,首波大多是 microATX 尺寸、支援 DDR5 記憶體設定,這款 MAG B660 Mortar WiFi 屬於代表性產品之一。

MSI 媒體測試樣品套件

MSI 特地設計了媒體測試樣品套件,外盒印製著 Conquer the battlefield(征服戰場)字樣,和產品本身軍武、電競風格相呼應。除了主角 MAG B660 Mortar WiFi,盒內還提示暗藏驚喜彩蛋,原來 MSI 是與 Intel、Kingston 聯手合作,搭配 Intel Core i5-12400 處理器、Kingston FURY DDR5-5200 記憶體做成套件。

首先簡單聊聊這些內容物,Intel Core i5-12400 可預期也會大熱門,因為過去幾代的性能、價格、耗電量、溫度處在一個甜蜜點上,高性價比這點吸引了不少目光。進入第 12 代 Core / Alder Lake-S 紀元,雖然說首要賣點是 Performance Hybrid Architecture 混合架構設計,不過 Intel 在產品布局做了點區隔性。

Core i5-12400 和 Core i3 等系列,這些平價產品並未採用混合架構設計,最高依舊是 6 核心 / 12 執行緒架構。Core i5-12400 基礎時脈為 2.5GHz,最大超頻 4.4GHz(單核心)或 4GHz(6 核心)、標準 TDP 為 65W、內建整合 UHD Graphics 730 繪圖顯示單元,這也意味過往那些吸引人之處不至於產生變化。

至於 MSI 與 Kingston 雙方,在 Z690 晶片組那波也有配合,都是提供 FURY DDR5-5200 記憶體模組,我們先前曾輾轉取得樣品並進行介紹。由於同為 XMP DDR5-5200、32GB 套件(16GB x 2)、型號 KF552C40BBK2-32 版本,大可參考該模組的獨立介紹文章,裡面包含跨品牌 Z690 晶片組主機板搭配試驗。

除了媒體測試樣品套件,MSI 另外還提供 MAG A650BN 電源供應器,這系列是平價導向機種,適合與 B660 晶片組這等級的主機板搭配組合。MAG 系列提供 650W 與 550W 功率選擇,電路採用 12V 單路、DC to DC、APFC 設計,配備 120mm 低噪音油封軸承風扇,以及過電壓  / 電流等電源防護機制。

MAG 系列通過 80 Plus 銅牌認證,其 +12V 額定輸出能力,MAG A650BN(650W)為 54A / 648W,而 MAG A550BN(650W)是 45.5A / 546W。機身尺寸約 150 x 150 x 86mm,連接線材並非模組化設計,ATX(20+4pin)、EPS(4+4pin)、PCIe(6+2pin,2 個接頭)、SATA(5 個接頭)、Molex 等主要線材各有 1條。

MSI MAG A650BN (4)
MSI MAG A650BN (5)
MSI MAG A650BN (1)
MSI MAG A650BN (6)
MSI MAG A650BN (8)
MSI MAG A650BN (9)
MSI MAG A650BN (7)
MSI MAG A650BN (3)
MSI MAG A650BN (4) MSI MAG A650BN (5) MSI MAG A650BN (1) MSI MAG A650BN (6) MSI MAG A650BN (8) MSI MAG A650BN (9) MSI MAG A650BN (7) MSI MAG A650BN (3)

MAG B660 Mortar WiFi 設計配置

接著焦點轉回至 MAG B660 Mortar WiFi,MSI 的 B660 晶片組產品線規劃,偏重在低階 / 價位市場。畢竟上面還有 Z690 晶片組,如果 B660 晶片組也做到中高階等級,形同是引發自己網內互打。面對製造成本上揚壓力,MSI 首先選擇捨棄 PCIe 5.0 支援,但解禁前多數已知款式保留了 DDR5,可能有什麼特別考量吧。



MAG B660 Mortar WiFi 散熱片的視覺設計做了些調整,WiFi 版同樣直接呈現鋁合金原始色澤,反之 MAG B660 Mortar 應該還是經過黑色塗裝處理。MSI 在這 microATX 尺寸 6 層板上面,建構出 12 + 1 + 1 直出式處理器電源迴路,基底設計與關鍵用料等部分,倒是和上一代的 MAG B560 Mortar 系列相仿。

不過電源輸入插座,這代是改成 2 組 8pin 配置,對比之前 8 + 4pin 稍有提升。散熱規劃依舊,2 塊散熱片沒有熱導管、使用 7W/mK 導熱墊,而 I/O 這端還進一步延伸成為上蓋(遮罩)。至於 4 組記憶體插槽,規格標示超頻時脈能達到 DDR5-6200+,2 個通道各安裝 1 支 1 / Single Rank 模組能夠挑戰達成。

由於尺寸是居中的 microATX,裝機所會用到的配置稍微受限,4pin 風扇插座只有 4 組,而燈光效果相關配置僅 RGB LED(4pin)和 2 組 RAINBOW LED(3pin)插座。MSI 依然給了 EZ Debug 簡易除錯燈號、調試控制器接頭,甚至如果有 Thunderbolt 介面需求,也可以購買 MSI 擴充子卡來安裝。

其 PCIe 介面插槽的配置並未改變,第 1 組 PCIe x16 搭配鋼鐵裝甲強化設計,惟支援訊號刻意限制在 PCIe 4.0。由 B660 晶片組負責部分,PCIe 3.0 x1、PCIe 3.0 x4(x16 形式插槽)各 1 組,基本上是沒有資源衝突限制。而除了 B660 晶片組 4 組原生 SATA 6Gb/s,MSI 還加上 ASMedia ASM16062 控制器,提供額外 2 組。

這代 2 組 M.2 都配備了散熱片,插槽分別由處理器與 B660 晶片組,提供一致的 PCIe 4.0 x4 通道。其中第 2 組也支援 SATA 模組,惟這麼使用會連動關閉 SATA8,也就是 B660 晶片組原生的第 4 組。儘管配置元素和前代,由於 B660 晶片組 Flexible HSIO 配線規格有所調整,因此使用限制出現差異。

I/O 背板配置元素有點更動,USB 計有 USB 3.2 Gen 2×2(Type-C)、3 埠 USB 3.2 Gen 2、4 埠 USB 2.0,雖然說終於有 USB 3.2 Gen 2,但那看來是有經過 USB 集線器拓展。而機殼前置擴充,可以拉出 USB 3.2 Gen 2(Type-C)、2 埠 USB 3.2 Gen 1、4 埠 USB 2.0(經集線器),多少還是受制於 Flexible HSIO 規則。

乙太網路採用 Realtek RTL8125BG 控制器(2.5Gbps)速率,搭配市場主流的 Intel Wi-Fi 6E AX210 無線網路模組,而 Audio Boost 這個基本款音效迴路設計,MSI 將 Realtek 編解碼器升級成 ALC1200。如果想使用處理器的內顯,那麼 DisplayPort 1.4、HDMI 2.1 任君挑選,都能支援至 4K @ 60Hz 輸出規格。

MAG B660 Mortar WiFi 實測體驗

如同其他兄弟產品的設計,MAG B660 Mortar WiFi 在 UEFI BIOS 裡面,也提供處理器的散熱器形式選項,這牽動處理器供電上限規則。non-K 處理器與 B660 晶片組並未支援超頻,但是透過放寬 CPU Power Limit 1 /2 的供電量與時間長度,可以讓運算性能提升不等幅度,這是 non-K 處理器超頻常見做法。

只要確認散熱器有足夠的壓制力,那麼安裝使用 Intel Extreme Tuning Utility 軟體,也能達到相同玩耍目的。至於 MAG B660 Mortar WiFi 實際搭配 Core i5-12400,UEFI BIOS 內散熱器形式選擇的設定組態,參考資訊如下列~

原廠盒裝散熱器:CPU Power Limit 1 65W / 28s、CPU Power Limit 2 169W / 2.44ms
塔式散熱器:CPU Power Limit 1 288W / 56s、CPU Power Limit 2 288W / 2.44ms
水冷散熱器:CPU Power Limit 1 4096W / 56s、CPU Power Limit 2 4096W / 56s

在這些硬體搭配組合與 UEFI BIOS 設置條件下,我們進行和先前 Core i9-12900KCore i5-12600K 報導相近的測試,並與存檔數據一同繪製成圖表。得留意其中差異,像先前固定使用的固態硬碟經過升級換新,而驅動程式與測試軟體這些軟體層面同理,甚至是 Windows 11 也可能有些許的提升改善更新。

測試平台

當然了,重點之一是連主機板也不同,諸如此類變數都會影響到性能。儘管不是絕對值,仍然具有一定的參考價值,可以看出 Core i5-12400 和 Core i5-11600K 相較是互有高低。換言之,Core i5-12400 搭配 MAG B660 Mortar WiFi 這定位主機板,就能獲得不俗的使用體驗,而且耗電量與散熱處理都不用煩惱(所以偷懶省略不談… …)。

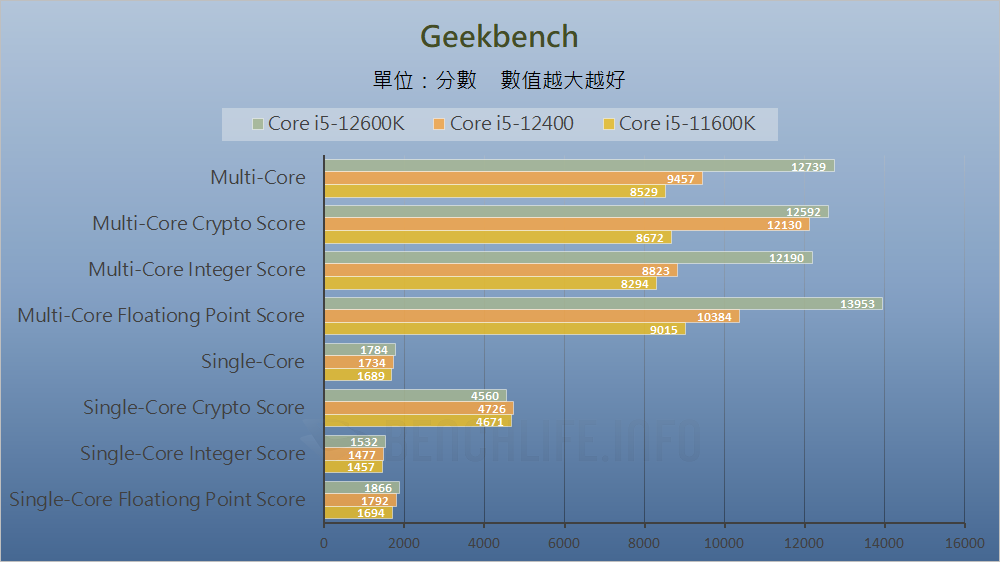

MSI MAG B660 Mortar WiFi - Benchmark (10)

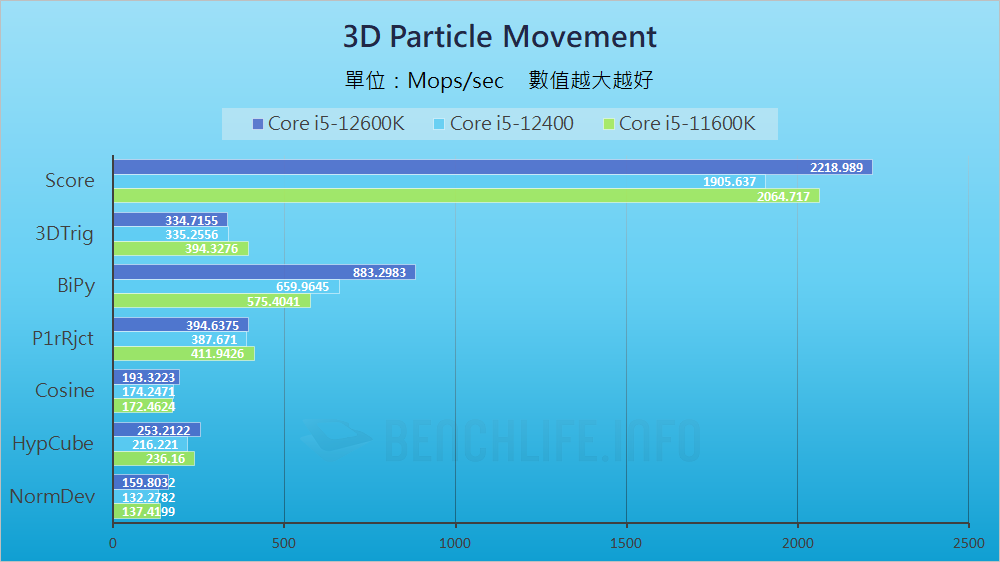

MSI MAG B660 Mortar WiFi - Benchmark (3)

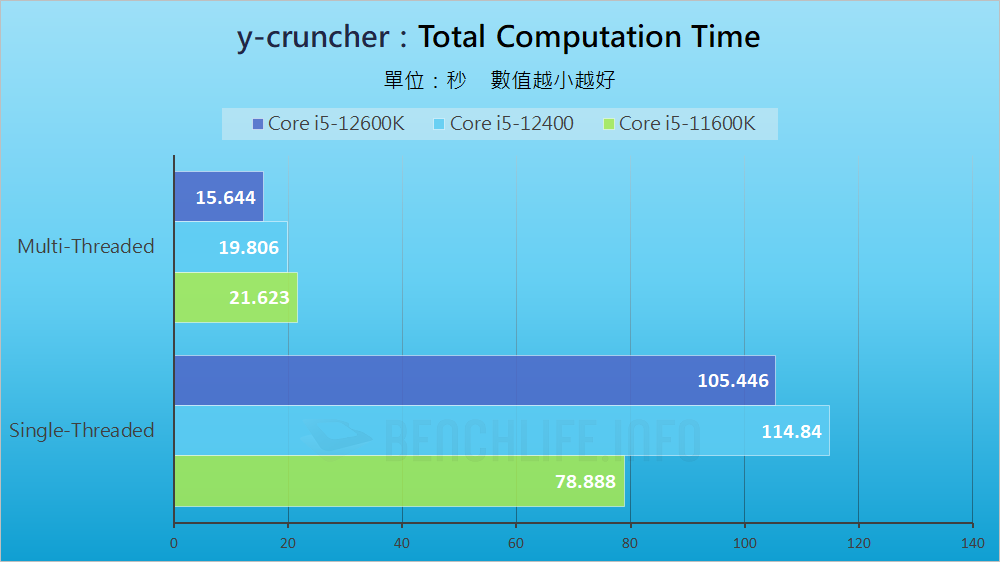

MSI MAG B660 Mortar WiFi - Benchmark (14)

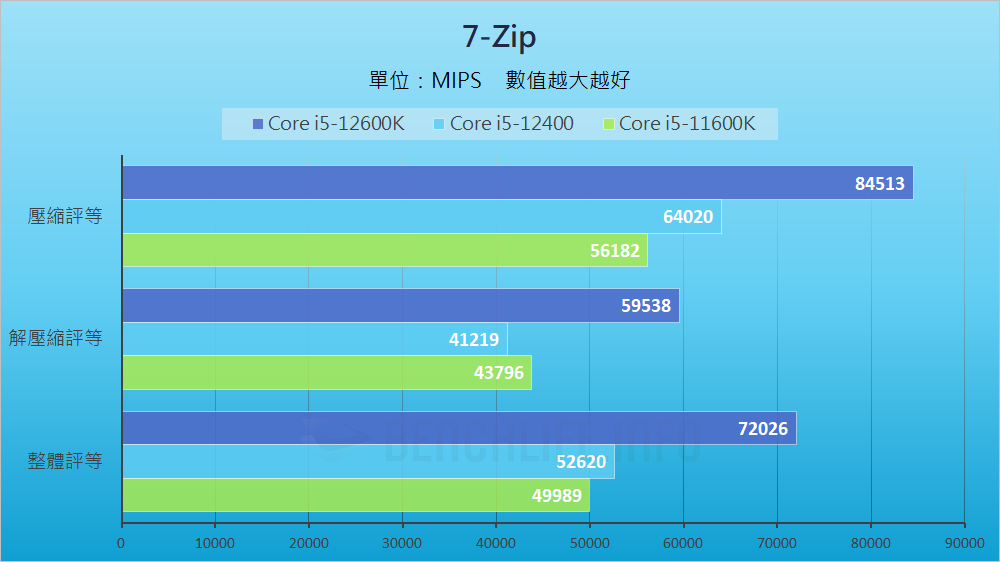

MSI MAG B660 Mortar WiFi - Benchmark (4)

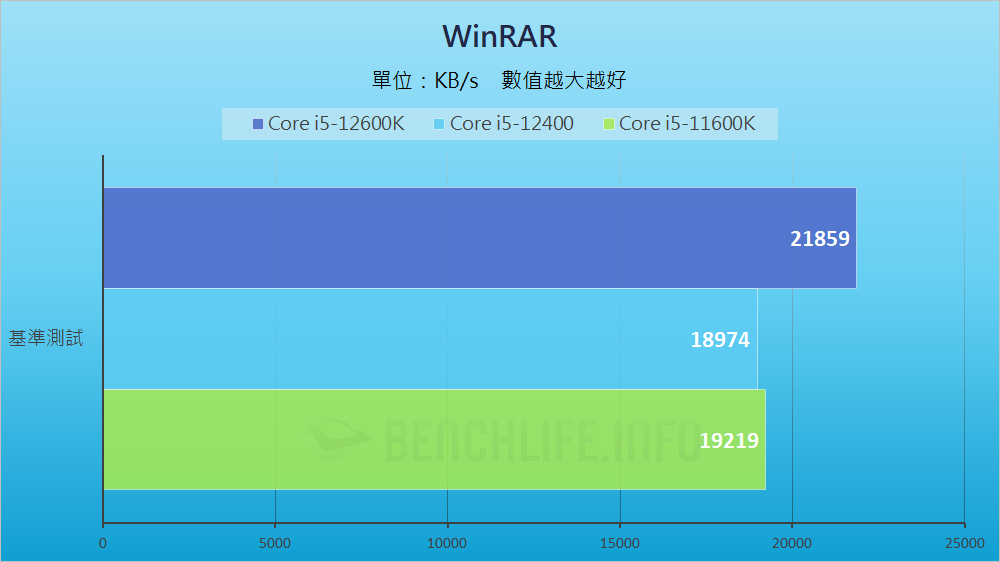

MSI MAG B660 Mortar WiFi - Benchmark (13)

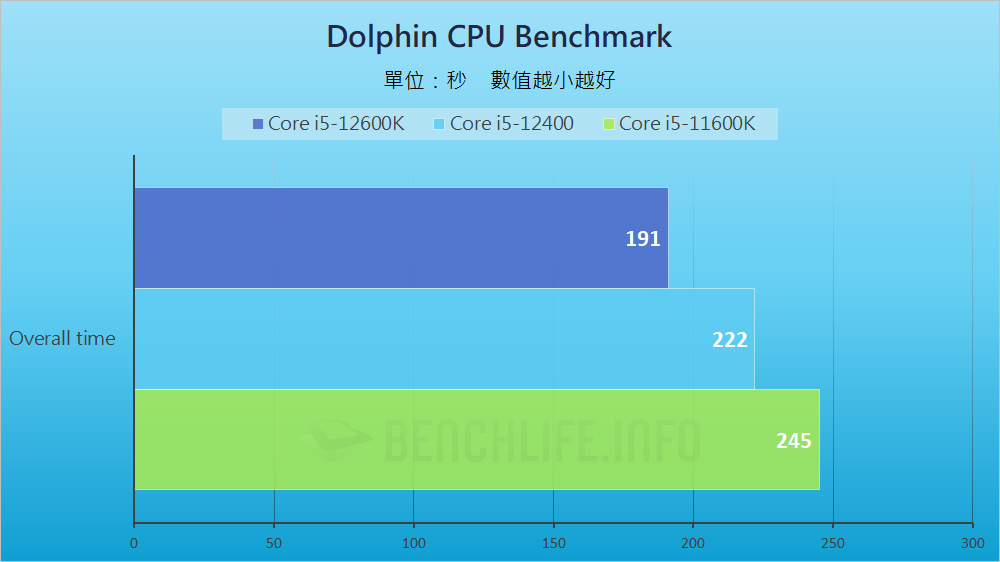

MSI MAG B660 Mortar WiFi - Benchmark (9)

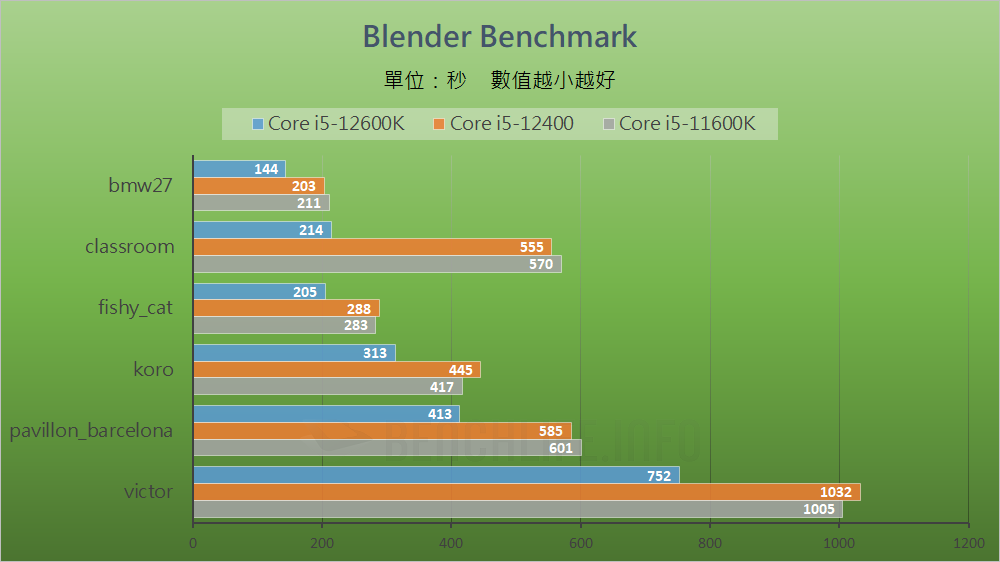

MSI MAG B660 Mortar WiFi - Benchmark (6)

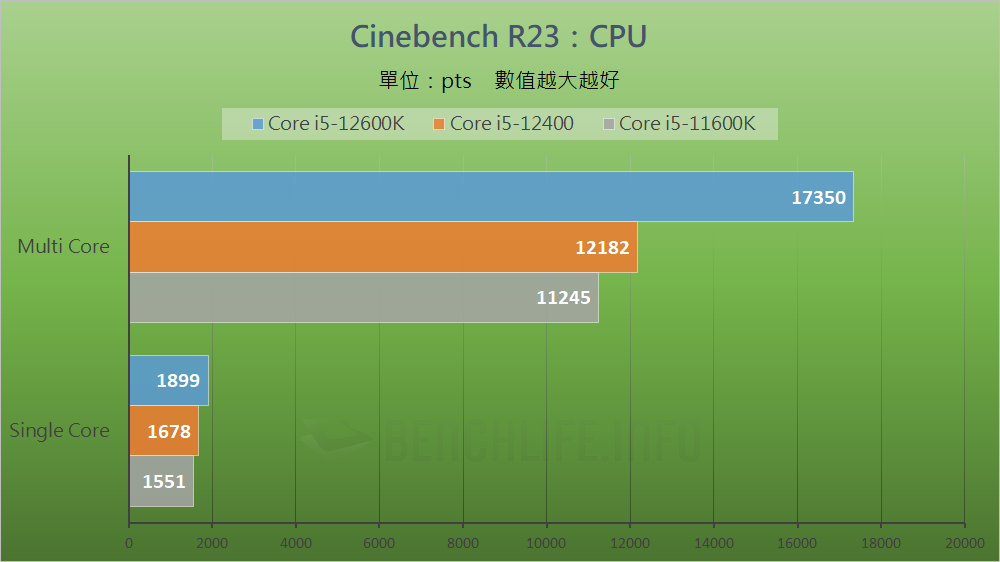

MSI MAG B660 Mortar WiFi - Benchmark (7)

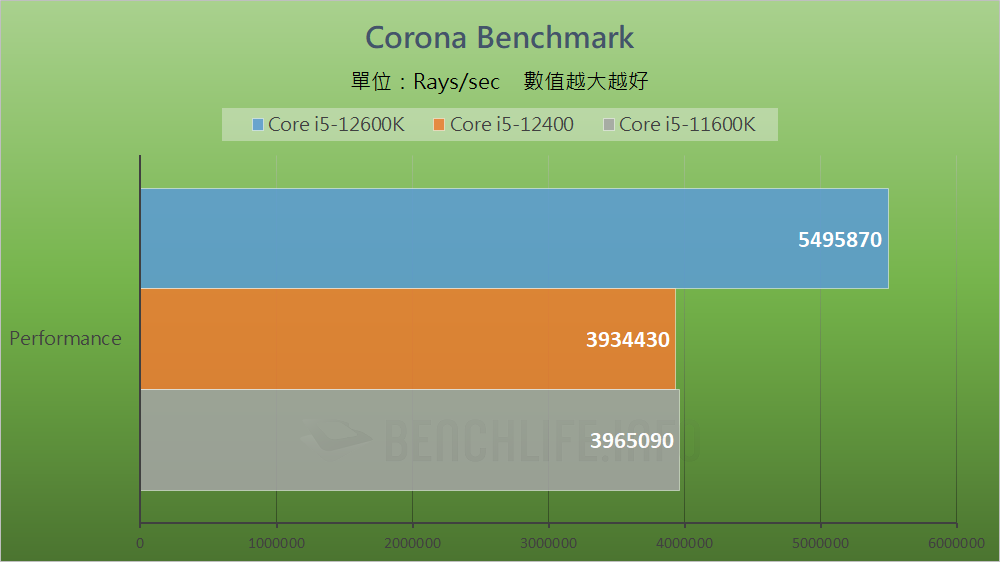

MSI MAG B660 Mortar WiFi - Benchmark (8)

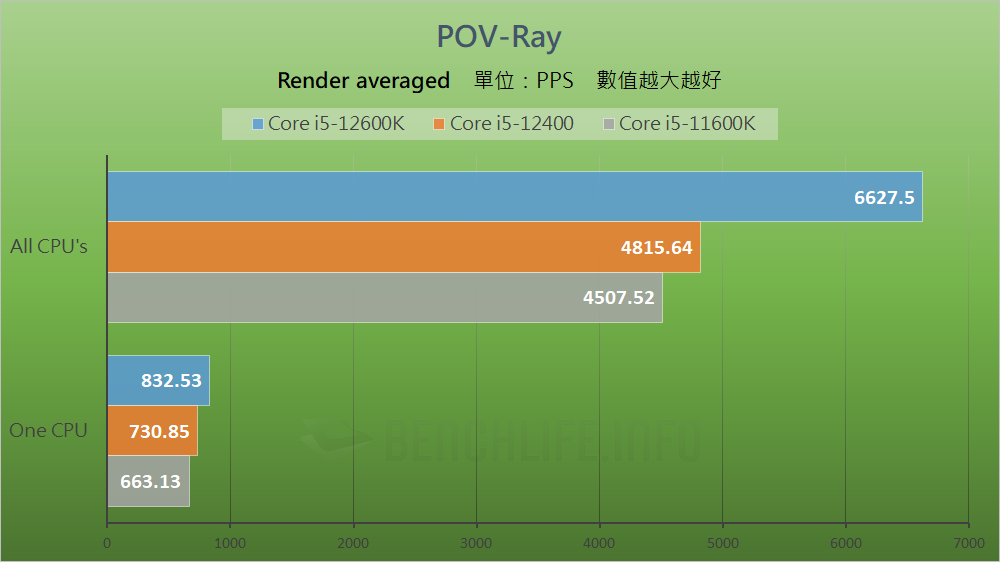

MSI MAG B660 Mortar WiFi - Benchmark (29)

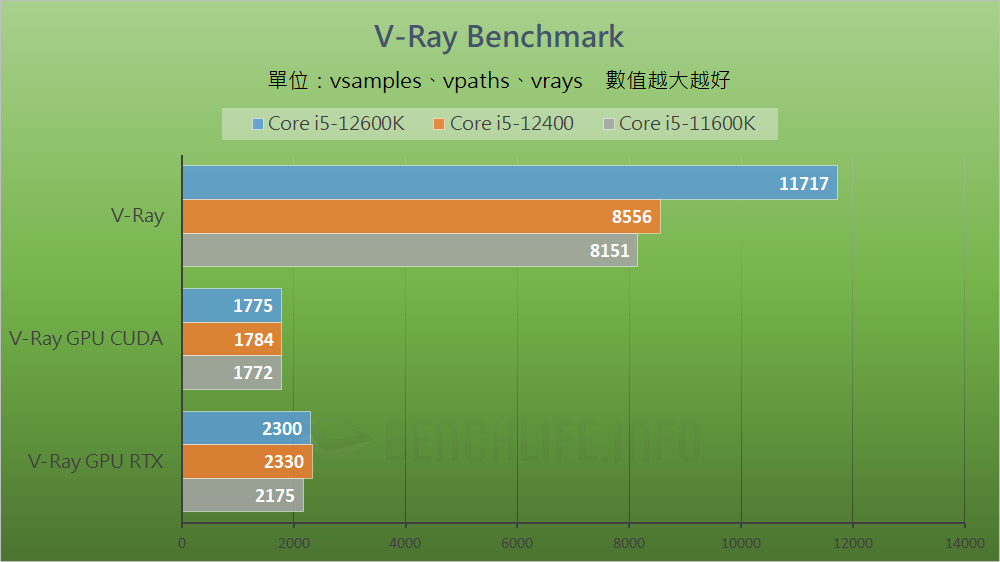

MSI MAG B660 Mortar WiFi - Benchmark (12)

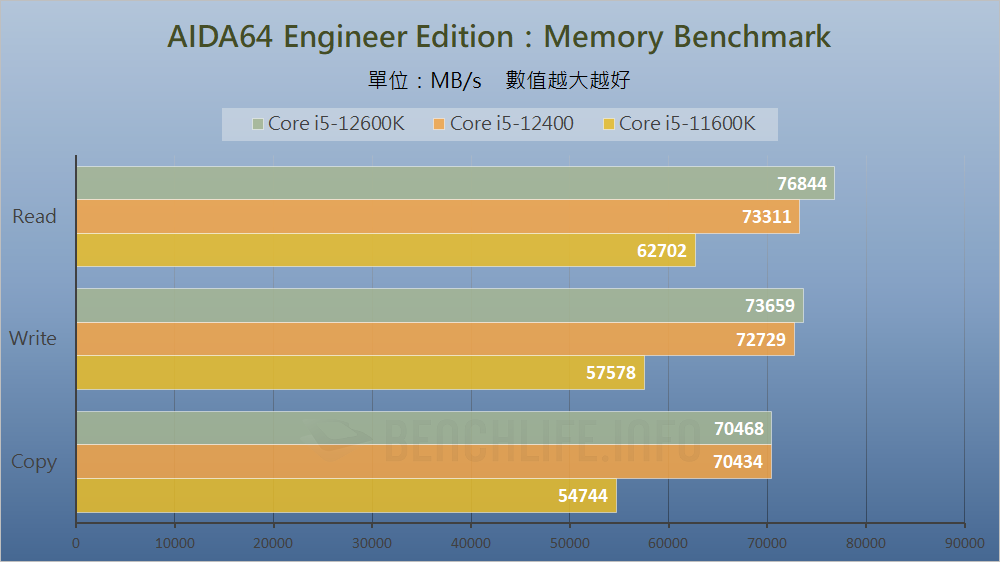

MSI MAG B660 Mortar WiFi - Benchmark (5)

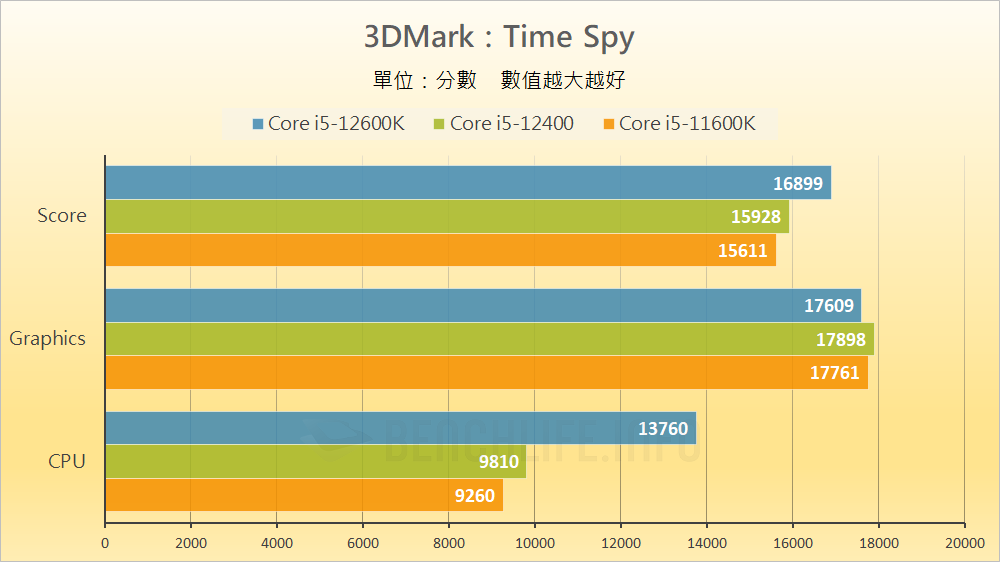

MSI MAG B660 Mortar WiFi - Benchmark (15)

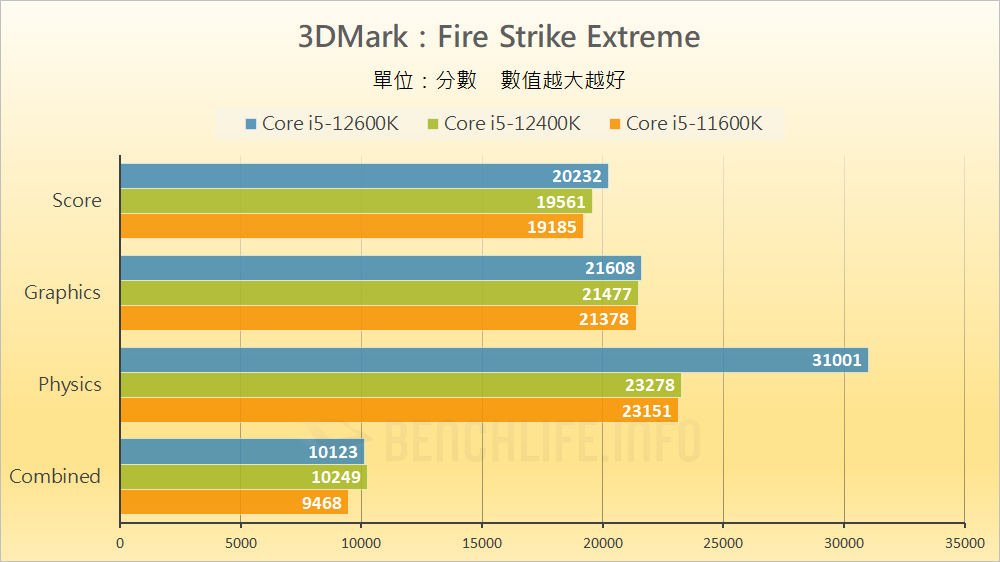

MSI MAG B660 Mortar WiFi - Benchmark (17)

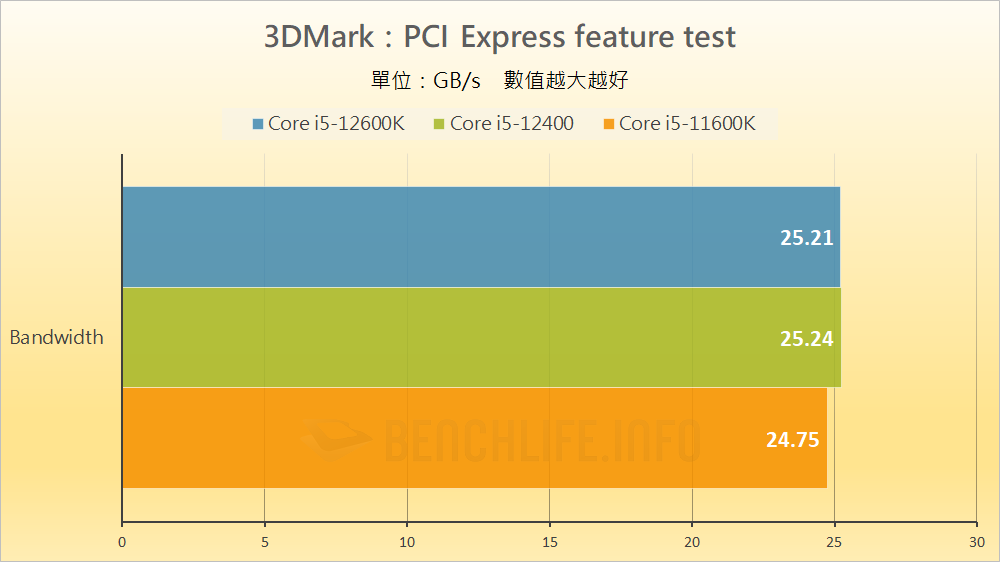

MSI MAG B660 Mortar WiFi - Benchmark (18)

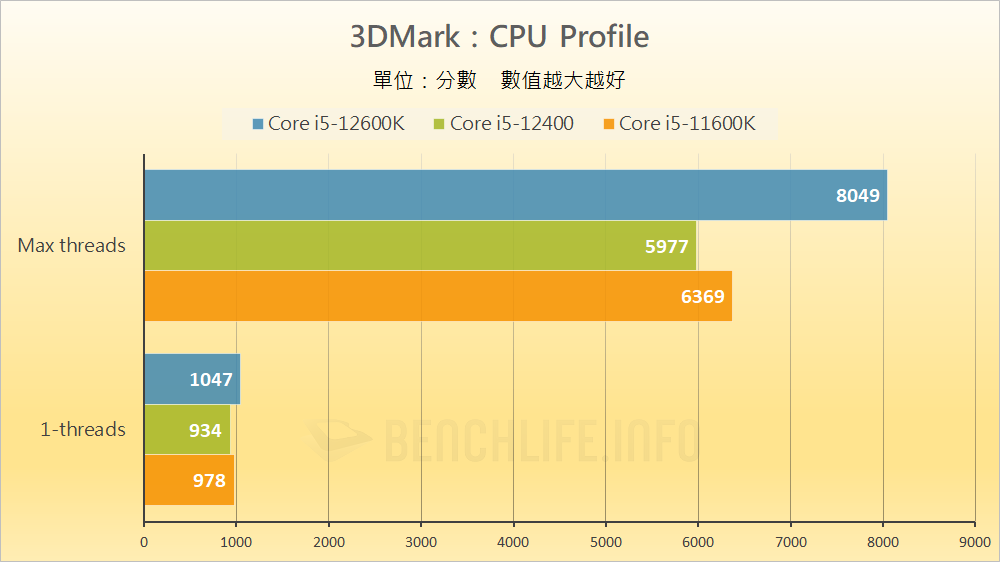

MSI MAG B660 Mortar WiFi - Benchmark (16)
MSI MAG B660 Mortar WiFi - Benchmark (10) MSI MAG B660 Mortar WiFi - Benchmark (3) MSI MAG B660 Mortar WiFi - Benchmark (14) MSI MAG B660 Mortar WiFi - Benchmark (4) MSI MAG B660 Mortar WiFi - Benchmark (13) MSI MAG B660 Mortar WiFi - Benchmark (9) MSI MAG B660 Mortar WiFi - Benchmark (6) MSI MAG B660 Mortar WiFi - Benchmark (7) MSI MAG B660 Mortar WiFi - Benchmark (8) MSI MAG B660 Mortar WiFi - Benchmark (29) MSI MAG B660 Mortar WiFi - Benchmark (12) MSI MAG B660 Mortar WiFi - Benchmark (5) MSI MAG B660 Mortar WiFi - Benchmark (15) MSI MAG B660 Mortar WiFi - Benchmark (17) MSI MAG B660 Mortar WiFi - Benchmark (18) MSI MAG B660 Mortar WiFi - Benchmark (16)

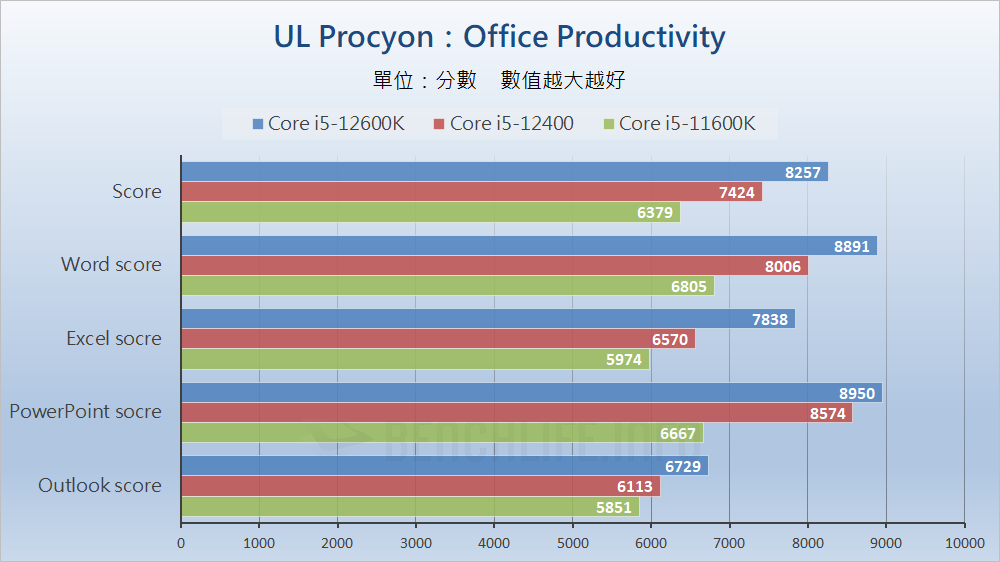

MSI MAG B660 Mortar WiFi - Benchmark (25)

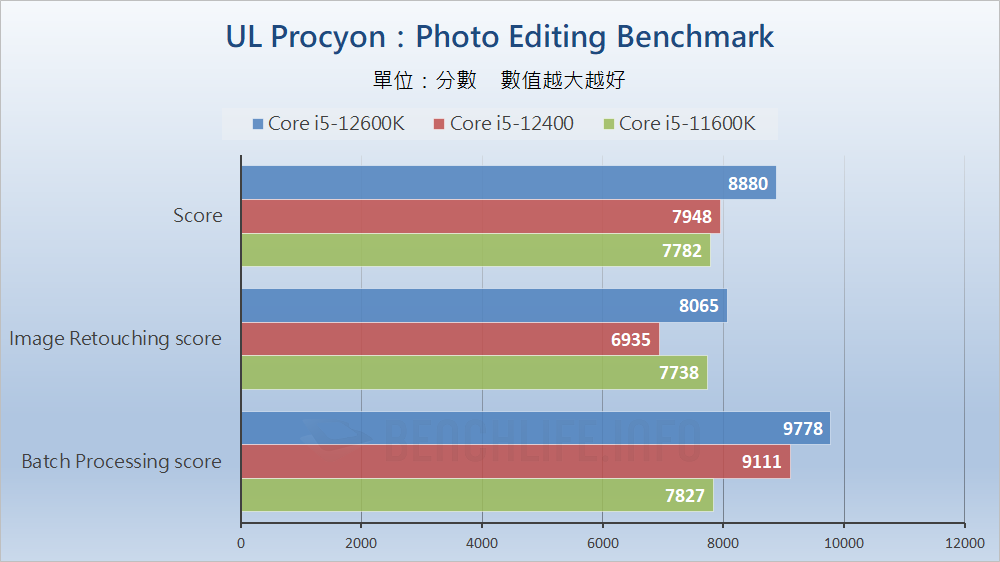

MSI MAG B660 Mortar WiFi - Benchmark (26)

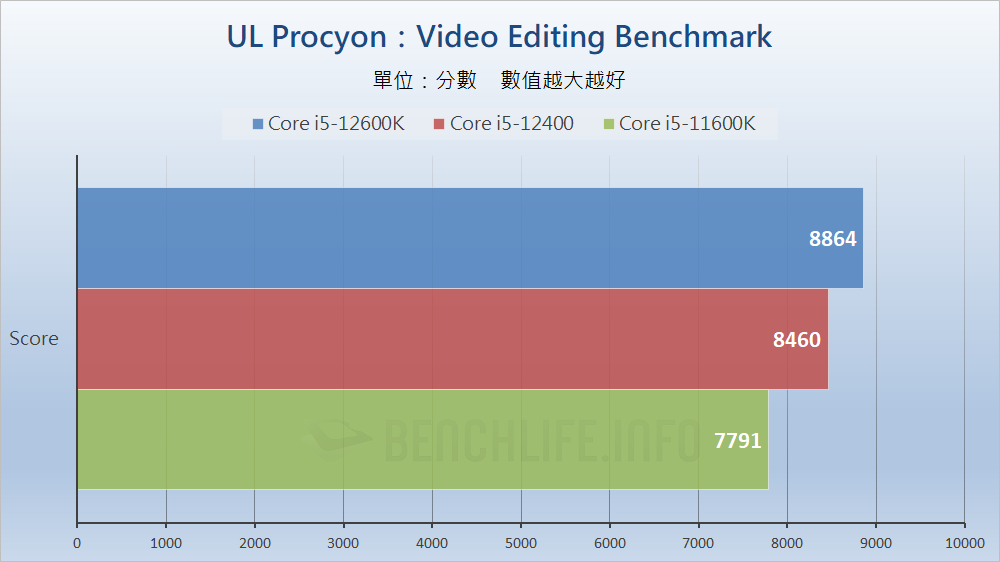

MSI MAG B660 Mortar WiFi - Benchmark (27)

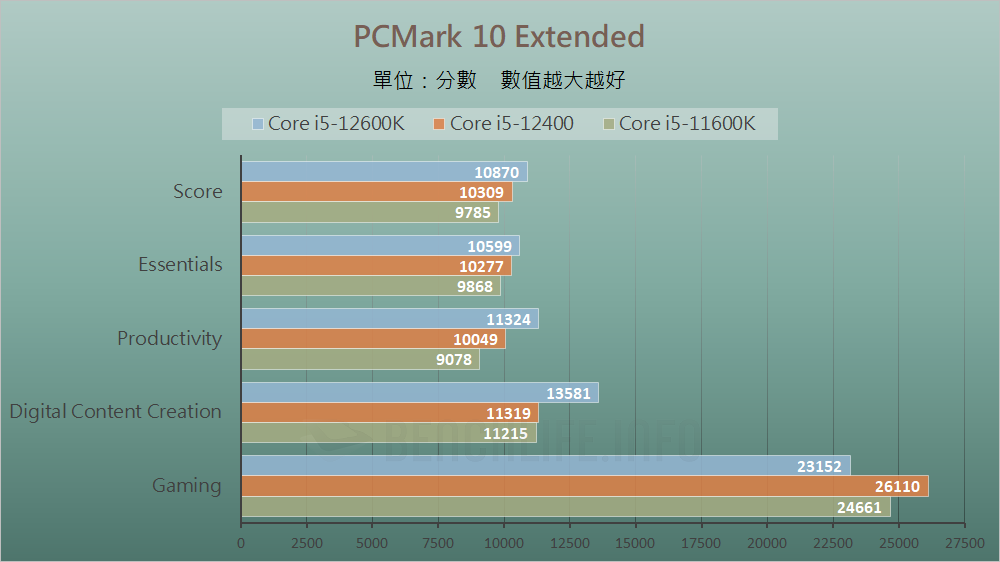

MSI MAG B660 Mortar WiFi - Benchmark (23)

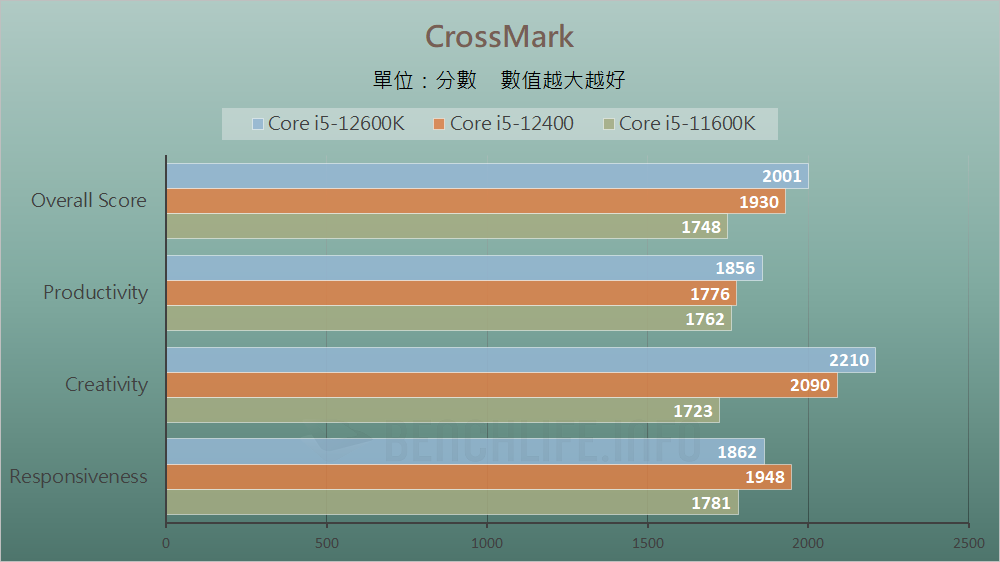

MSI MAG B660 Mortar WiFi - Benchmark (21)

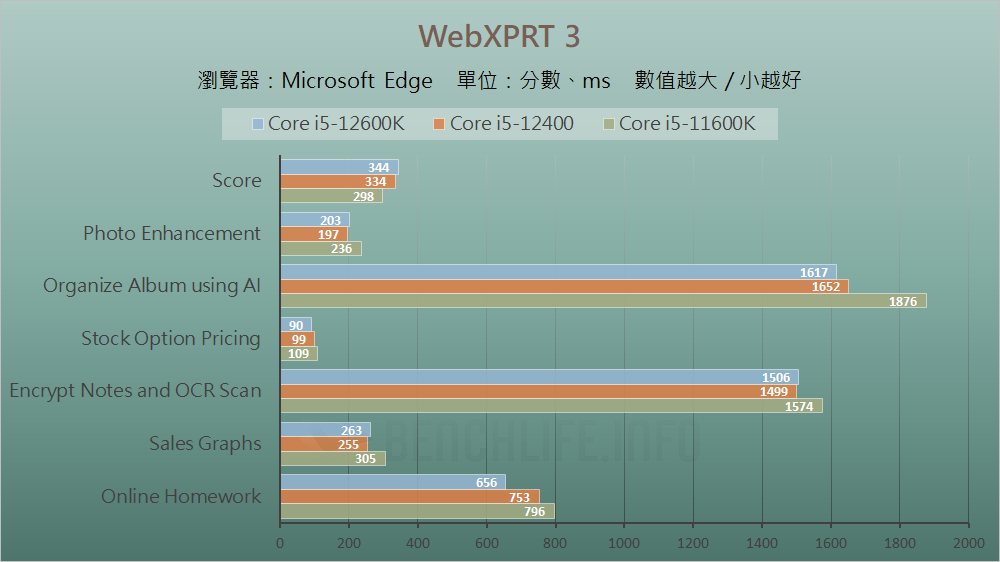

MSI MAG B660 Mortar WiFi - Benchmark (19)

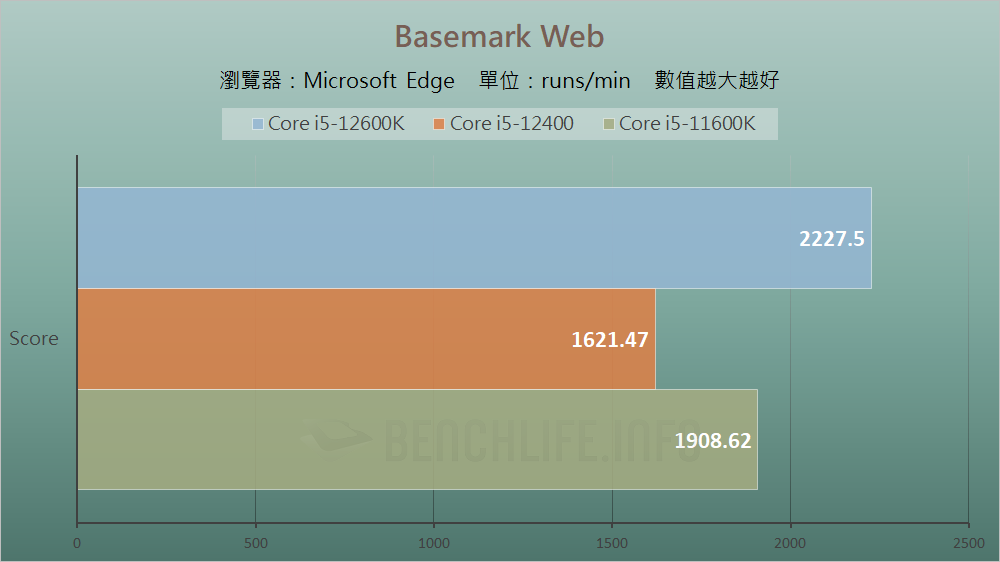

MSI MAG B660 Mortar WiFi - Benchmark (20)

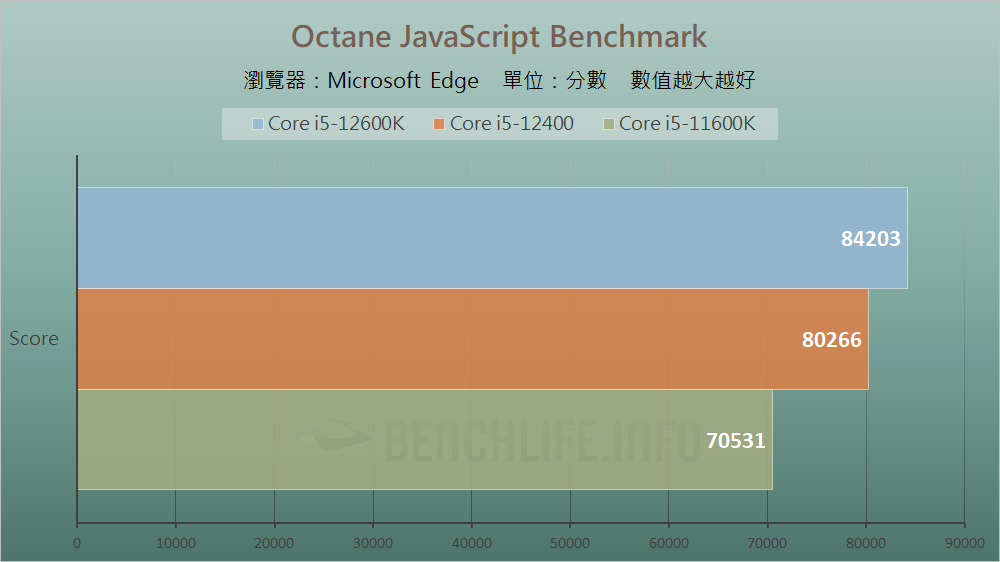

MSI MAG B660 Mortar WiFi - Benchmark (22)

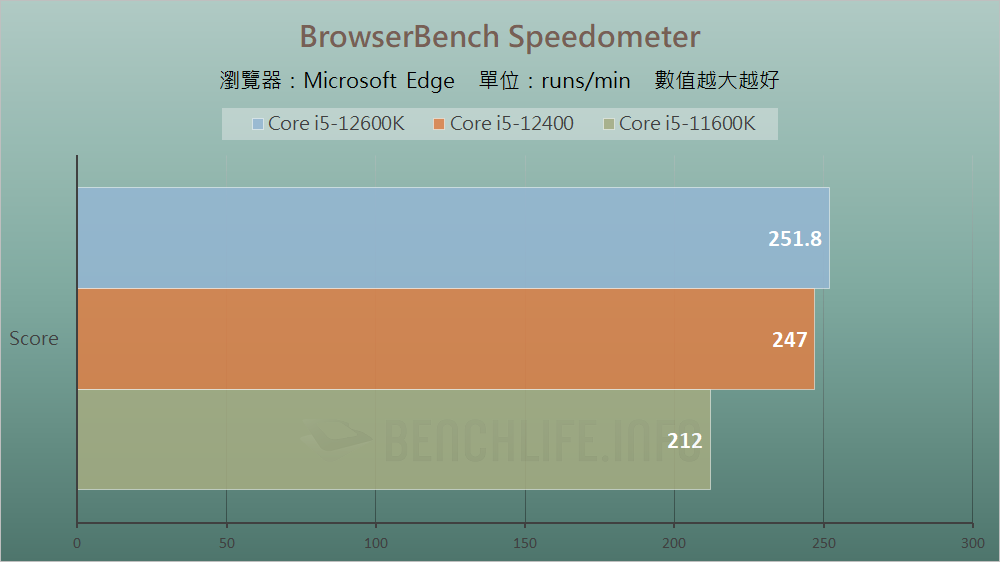

MSI MAG B660 Mortar WiFi - Benchmark (24)

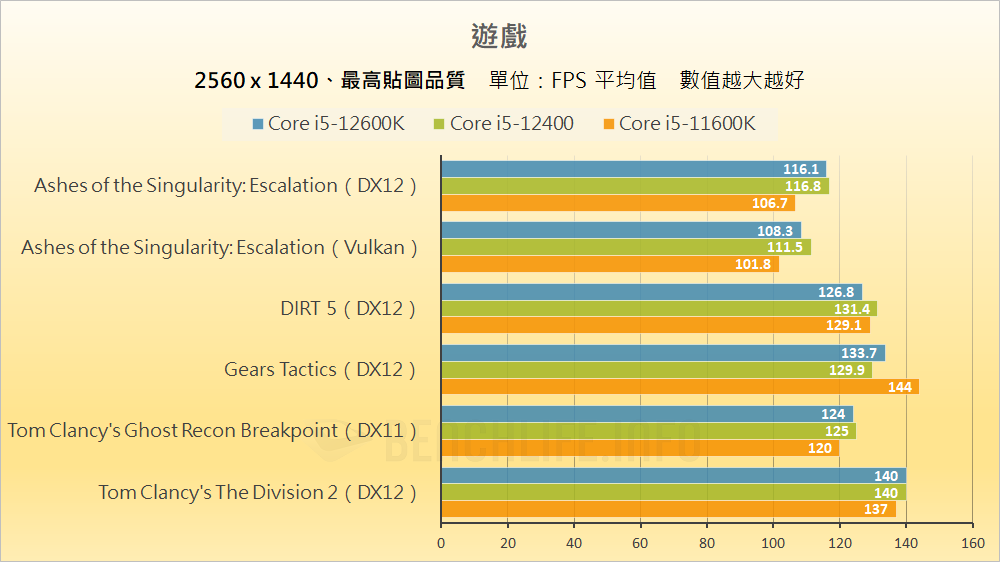

MSI MAG B660 Mortar WiFi - Benchmark (28)
MSI MAG B660 Mortar WiFi - Benchmark (25) MSI MAG B660 Mortar WiFi - Benchmark (26) MSI MAG B660 Mortar WiFi - Benchmark (27) MSI MAG B660 Mortar WiFi - Benchmark (23) MSI MAG B660 Mortar WiFi - Benchmark (21) MSI MAG B660 Mortar WiFi - Benchmark (19) MSI MAG B660 Mortar WiFi - Benchmark (20) MSI MAG B660 Mortar WiFi - Benchmark (22) MSI MAG B660 Mortar WiFi - Benchmark (24) MSI MAG B660 Mortar WiFi - Benchmark (28)

總和來說,MAG B660 Mortar WiFi 設計配置算是均衡,MSI 將 M.2 散熱片補滿、增加額外 SATA 6Gb/s、升級音效編解碼器等,使它更符合目標價位所該具有的架式。它大致上沒什麼明顯短處、問題,唯一罩門是支援 DDR5 記憶體這個設定,看 MSI 是否如傳聞那樣準備了 DDR4 孿生版,那麼採購抉擇就更加容易決定了。
