超過萬元市場算是高階玩家帶,MSI 打出價格王牌吸引目光。

針對 AMD 自行出手打造的 X570 晶片組,MSI 首波規劃了 7 款主機板製品,相較於 X470 世代增加 2 款選擇。焦點在於先前 X470 只推出 Gaming 系列等級產品(即現在的 MPG Gaming 家族),但 X570 進一步拓展至 MEG 旗艦(2 款產品),而 Prestige Creation 創作者和 Pro 商用系列各開出 1 款。

AMD 送測樣品之中包含了MEG X570 GODLIKE,MSI發揮 X570 晶片規格特點,極盡可能堆料成就這個高價位旗艦。通常是熱血玩家才會追逐旗艦板,連高階板都捨棄的也大有人在,由於 MEG X570 ACE 預估價格只有一半,很適合進階玩家參考。個人也認為 MEG X570 ACE 規格反而較為均衡、實用,即便稍有個人認知或說喜好上的不完美,倒也能夠滿足未來一段時間內所需。

ATX 尺寸的 MEG X570 ACE,標榜採用 12+2+1 相核心電源迴路設計,這規模次於 14+4+1 相的 MEG X570 GODLIKE,兩者皆配置 2 組 8-pin 電源輸入插槽。而 4 組記憶體插槽結合 Steel Armor 強化設計,規格標示超頻時脈可達 DDR4-4533+,只是別忘了 Ryzen 3000 記憶體性能瓶頸在 DDR4-3800 上下,時脈再高也只有字面爽度而已。

在關鍵的散熱輔助部分,2 塊散熱片只是外觀樣式稍有差異,同樣都有利用熱點管串在一起。而且更沿著記憶體插槽邊緣,一路延伸至 X570 晶片組端,構成環繞的被動散熱機制。至於晶片組與 M.2 散熱片,看來只是外觀塗裝色調不同,惟 MEG X570 ACE 拿掉了 Mystic Light Infinity 燈光效果,而內部有個 做為 Zero Frozr 低負載停轉風扇。

其他大大小小配置,4-pin 系統風扇插座總計有 5 組,而 4-pin 的處理器和水冷幫浦插座各 1 組,典型空冷配置無虞。如果習慣裸機使用,板子邊緣可找到電源和重啟開關、Game Boost 旋鈕,或裝機便於找尋問題的點 EZ 除錯(處理器等表示作用 LED)與除錯(七段顯示器)燈號。若是愛玩燈光效果,有 2 組 3-pin 彩虹 LED 插座,至於 4-pin 的 RGB LED、3-pin 的 Corsair、2-pin 的 LED 電源輸入等各 1 組。

MSI 也導入了預載 I/O 背板設計,2 款 MEG 系列製品都有,但上方的遮罩處理有不同。MEG X570 GODLIKE 配備 Dynamic Dashboard,能夠華麗地顯示關鍵運作資訊,反觀 MEG X570 ACE 雖然只具有 Mystic Light Infinity 燈光效果,但鏡面與 LED 燈光排列方式也頗為炫目。

其 I/O 背板提供 Flash BIOS 與 Clear CMOS 按鍵,而 2 組 USB 2.0 其中 1 組,有利用顏色標示出為 Flash BIOS 指定連接埠,同時也保留 1 組 PS/2 供鍵盤、滑鼠利用。以搭配 Ryzen 3000 處理器為例,USB 3.2 Gen 2(USB Type-A、Type-C 各 1)和 USB 3.2 Gen 1 各有 2 組連接埠可用,而 X570 晶片組只拉出 USB 3.2 Gen 2 與前述 USB 2.0 各 2 組,其餘皆以內接擴充埠形式提供。

內建網路總計有 3 組,首要是 Intel 最新 Wi-Fi AX200 無線網路模組,支援 IEEE 802.11ax、2.4 / 5GHz(160Hz)雙頻、最高速率 2400Mbps、整合 Bluetooth 5。乙太網路除了 Intel 型號 WGI211AT,這款相當常見的 1Gbps 速率獨立控制器,另外更有 Realtek 型號 RTL8125-CG 獨立控制器,支援速率提升一階來到 2.5Gbps。

至於稱作 Audio Boost HD 的音效迴路設計,大多隱身在 I/O 上方那一體式遮罩之下,核心是植基於 Realtek 型號 ALC1220 編解碼器。相關用料、設計,不外乎是隔離線路、De-POP 保護、音響電容器、強調 I/O 背板採用鍍金端子等,而亮點在於附加 ESS 製 DAC 數位類比轉換晶片。

MEG X570 ACE 儲存配置著重在 M.2,SATA 6Gb/s 只從 X570 拉出 4 組連接埠, M.2_1 插槽通道來自處理器端,規格標示只能使用 PCIe NVMe 介面模組、長度最大 Type 22110。而 M.2_2 和 M.2_3 是由 X570 晶片組負責,雖然模組長度最大只到 Type 2880,但同時最高支援 PCIe 4.0 NVMe 與 SATA 6Gb/s,而且沒有資源衝突限制。

搭配 Ryzen 3000 系列處理器時,編號 PCI_E1 與 PCI_E3 這 2 組 PCIe x16 形式插槽,由處理器供應通道並可配置為 x16 / x0 或 x8 / x8。而 PCIE_5 由 X570 晶片組配予 x4 通道,但也用了 PCIe Steel Armor 強化插槽設計,故 AMD CrossFire 多路顯示卡可支援到 3 張。X570 也負責供應 2 組 PCIe x1 插槽,然而得留意編號 PCI_E4 插槽使用時,排在前面的 PCI_E2 將無法使用。

MEG X570 ACE 的 UEFI BIOS 介面配置,以及附加軟體也是承襲自既有規劃,尤其在過去顯得瑣碎的附加軟體,打從 Z390 晶片組製品開始轉向集中成新版 Dragon Center。舉如遊戲最佳化、系統運作模式(包含時脈與電壓調整、風散配置等)、Gaming LAN Manager、USB / Storage Boost 等一應俱全,僅 Mystic Light 這個項目還得線上下載才能使用。

MSI MEG X570 ACE - BIOS (2)
MSI MEG X570 ACE - BIOS (3)
MSI MEG X570 ACE - BIOS (4)
MSI MEG X570 ACE - Software (8)
MSI MEG X570 ACE - Software (10)
MSI MEG X570 ACE - Software (11)
MSI MEG X570 ACE - Software (2)
MSI MEG X570 ACE - Software (3)
MSI MEG X570 ACE - Software (4)
MSI MEG X570 ACE - Software (6)
Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image...

參考價格 11,990 元的 MEG X570 ACE,在自家當前 X570 晶片組製品裡居中,極端來說是只要 MEG X570 GODLIKE 的一半價格。我們以為,MEG X570 ACE 規格配置已經能滿足絕大多數人的應用需求,一般使用體驗應該也和 MEG X570 GODLIKE 相去不遠。除此之外,在 11,000~13,000 價格區間,MEG X570 ACE 算是當前最便宜的一款,確實值得參觀比較、列為選購標的。

MSI MEG X570 ACE - Benchmark (11)
MSI MEG X570 ACE - Benchmark (12)
MSI MEG X570 ACE - Benchmark (4)
MSI MEG X570 ACE - Benchmark (6)
MSI MEG X570 ACE - Benchmark (7)
MSI MEG X570 ACE - Benchmark (5)
MSI MEG X570 ACE - Benchmark (13)
MSI MEG X570 ACE - Benchmark (3)
MSI MEG X570 ACE - Benchmark (1)

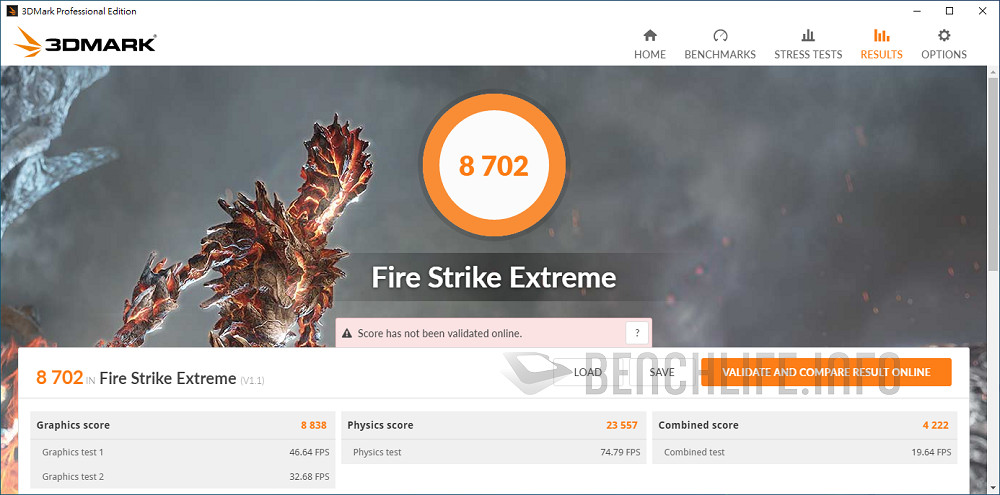

MSI MEG X570 ACE - Benchmark (2)

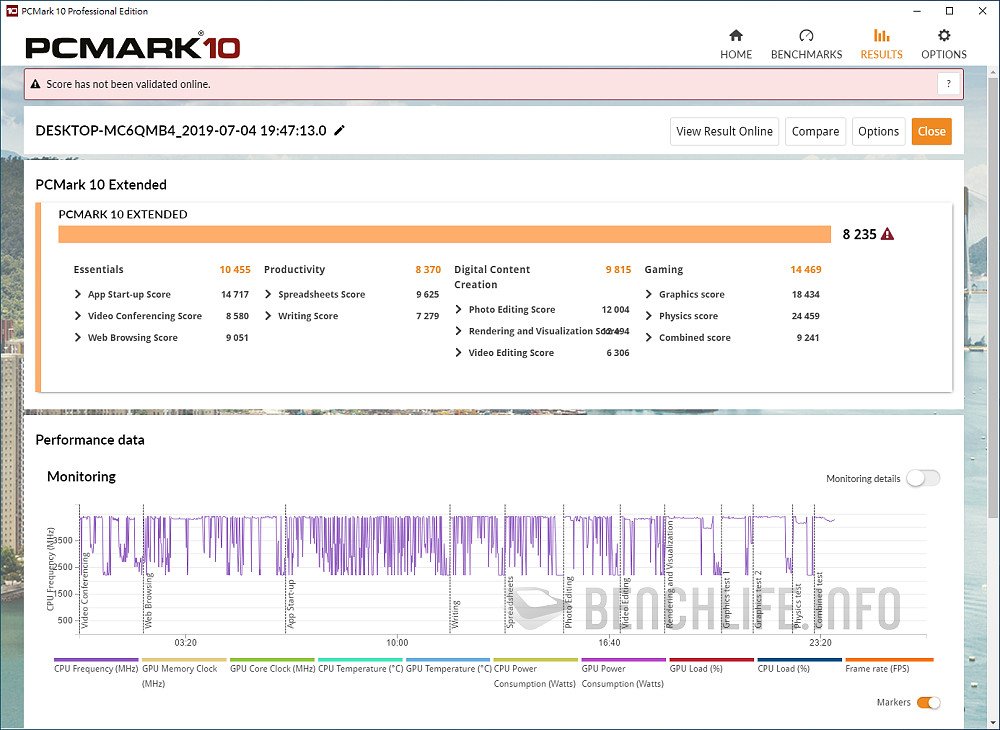

MSI MEG X570 ACE - Benchmark (8)
MSI MEG X570 ACE - Benchmark (9)
Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image... Loading image...

測試平台

  • 處理器:AMD Ryzen 7 3700X
  • 記憶體:GEIL EVO X DDR4-3200 8GB x 2(GEX416GB3200C16DC)
  • 系統碟:Plextor M9PeG 512GB
  • 顯示卡:ASUS Phoenix GeForce RTX 2060
  • 作業系統:Microsoft Windows 10 Pro 64bit
