MSI X570 GodLike 之後,我們跟著來看 ROG 的 Crosshair VIII Formula。

Formula 是 ROG 系列主機板中高階的品項,當然在它之上還有 Extreme;依照晶片組不同,Crosshair 屬於 AM4 腳位,而其他還有 LGA 11xx 的 Maximus、LGA 2xxx 的 Rampage、TR4 的 Zenith 和 LGA 3647 的 Dominus 等產品線。與 Extreme 不同,Formula 系列主機板的特色之一就是水冷與空冷混合的 MOS 散熱片;當然,在 Crosshair VIII Formula 主機板上也能見到。

採用 AMD X570 晶片的 Crosshair VIII Formula 主機板最大特色就是 PCIe Gen4 頻寬,另外就是在 ASUS X570 晶片主機板開始導入的 Addressable RGB Gen2。

8 層板的 Crosshair VIII Formula 供電部分為 14 + 2 Teamed 架構,PWM 控制器型號為 DIGI+ EPU ASP1405I,屬於 ASUS 客製化 IC;相關 IC 也可以在 ROG Maximus XI Extreme 和 ROG Rampage VI Extreme Omega 上見到。另一方面,搭配的 MOSFET 型號為 Infineon Technologies 的 IR3555M。

可能礙於 ATX 規格的因素,所以這張主機板的 CPU 供電為 8 + 4 Pin 設計。

因為採用 ATX 規格,所以這張主機板使用 2 槽或是 2 槽以上顯示卡的話,部分顯示卡的身體會在 X570 晶片組風扇上方;同時,少數記憶體長度可能較長,這部分有機會與顯示卡背板產生干涉,因此在購買時要特別留意記憶體部分。

Crosshair VIII Formula 提供 2 個 M.2 插槽,均支援 PCIe Gen4 x4 頻寬。因為散熱片與主機板罩子整合,若購買有散熱片版本的 M.2 SSD 可能要先將原本的散熱片先卸除。

不同於 MSI X570 GodLike 的 Killer 網路解決方案,ROG 一向慣用 Intel 的晶片,因此在這張主機板可以見到整合 Bluetooth 5.0 的 Intel Wi-Fi 6 AX200、Intel I211-AT 以及 Aquantia AQC111C 5G 網路晶片;音效部分使用的是 Realtek 客製化的 Codec,其完整型號為 SupremeFX S1220。

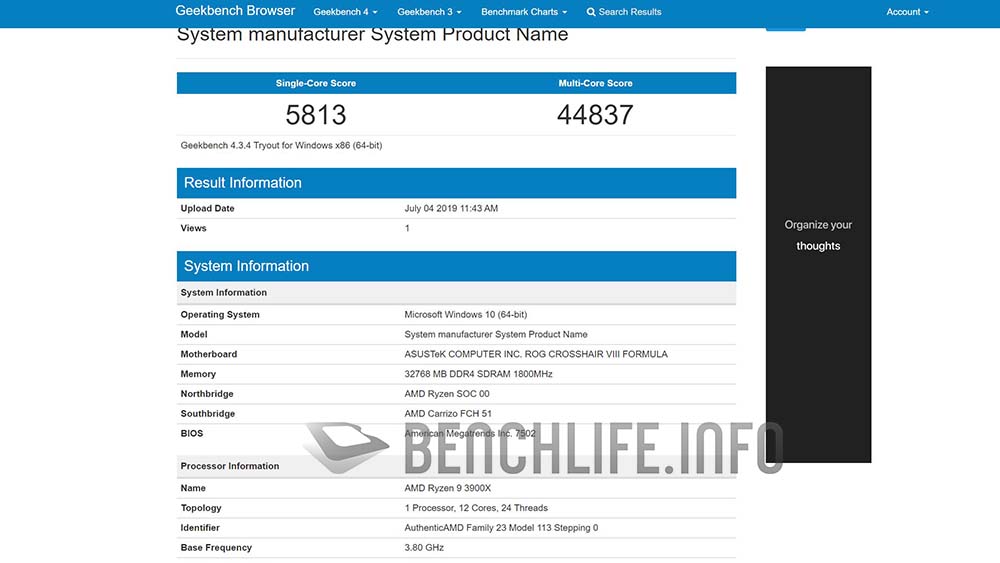

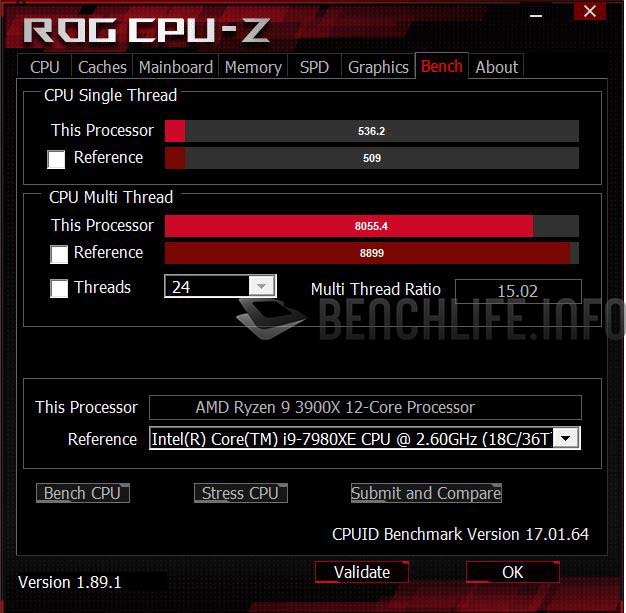

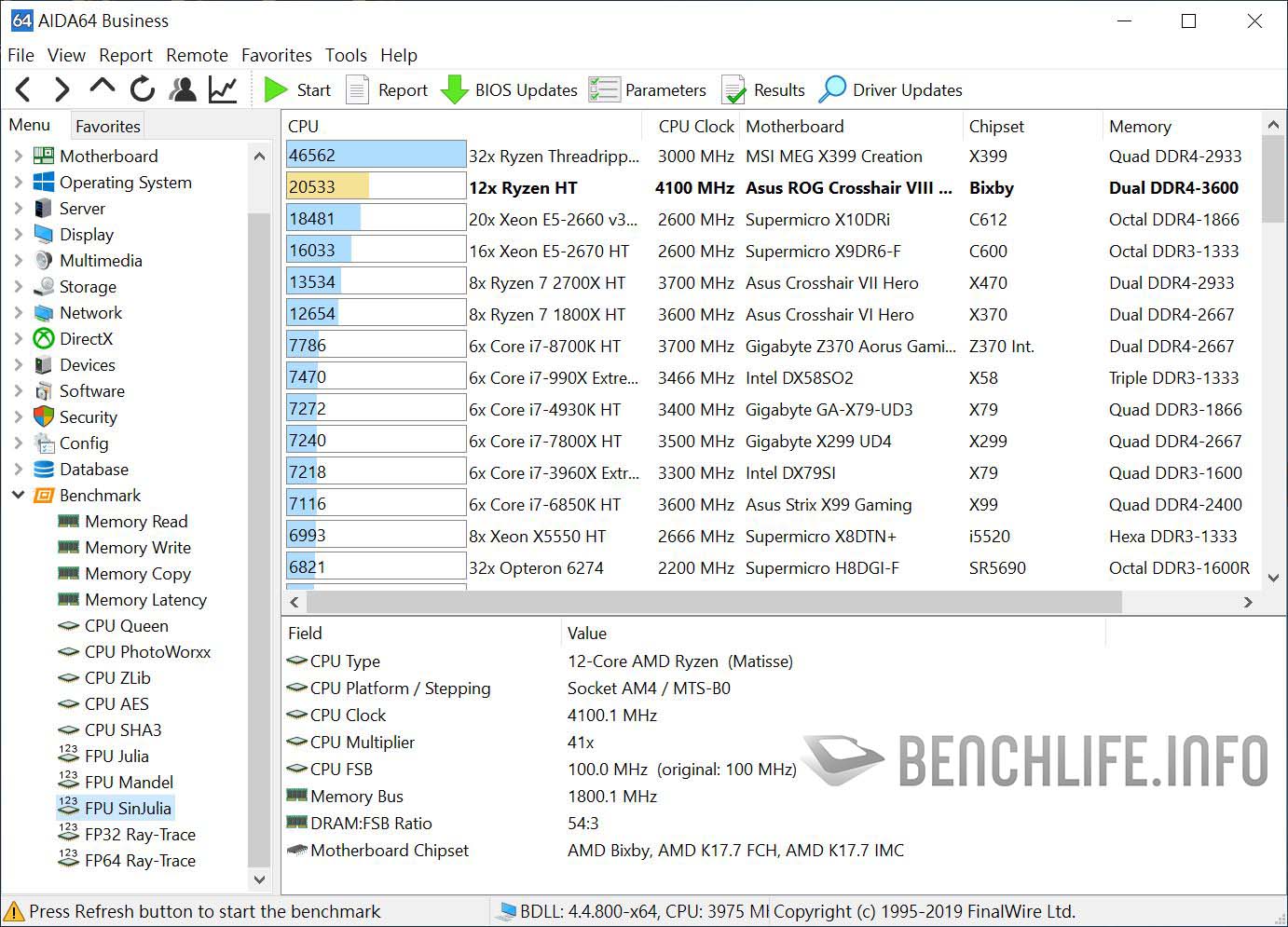

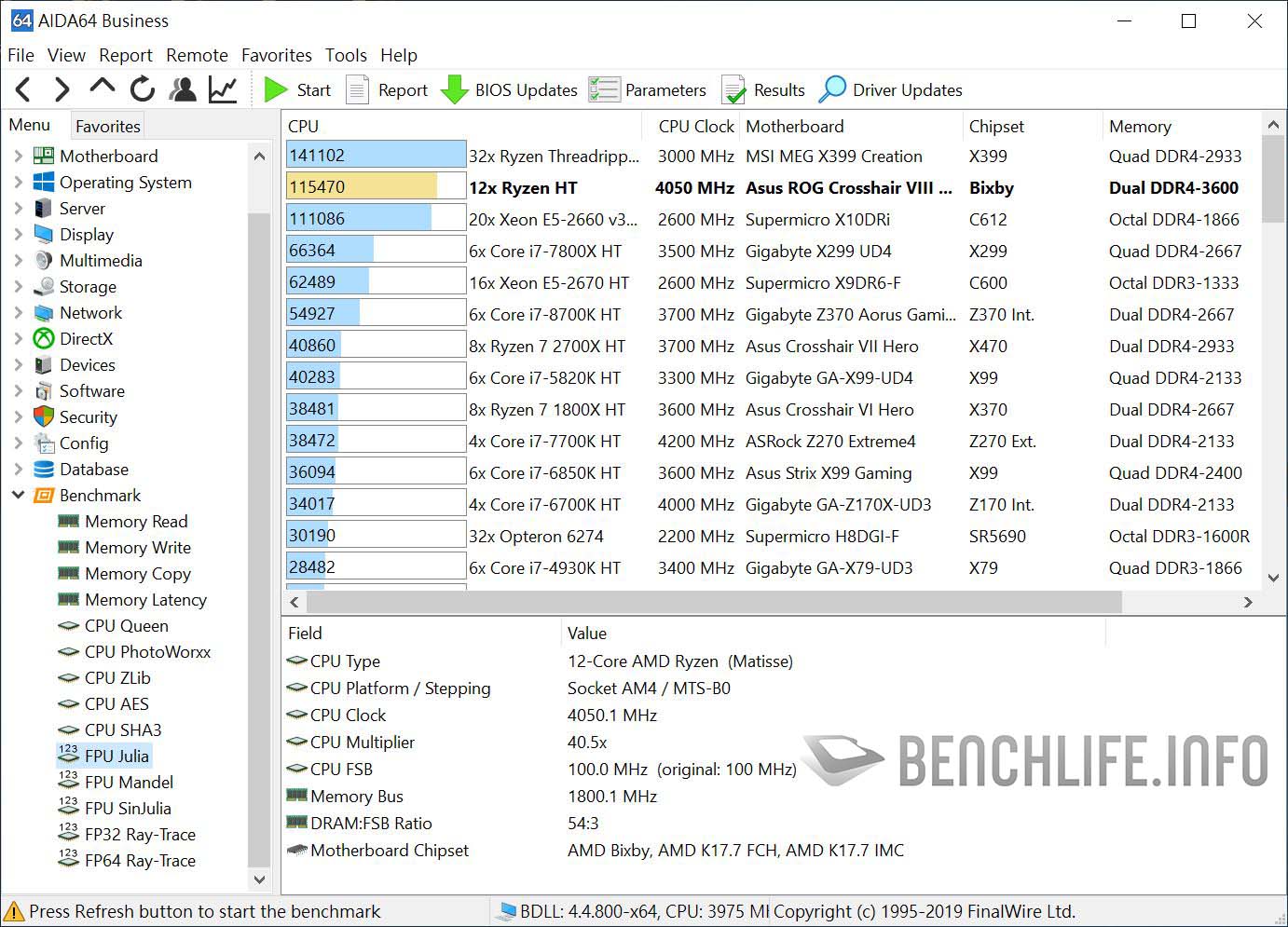

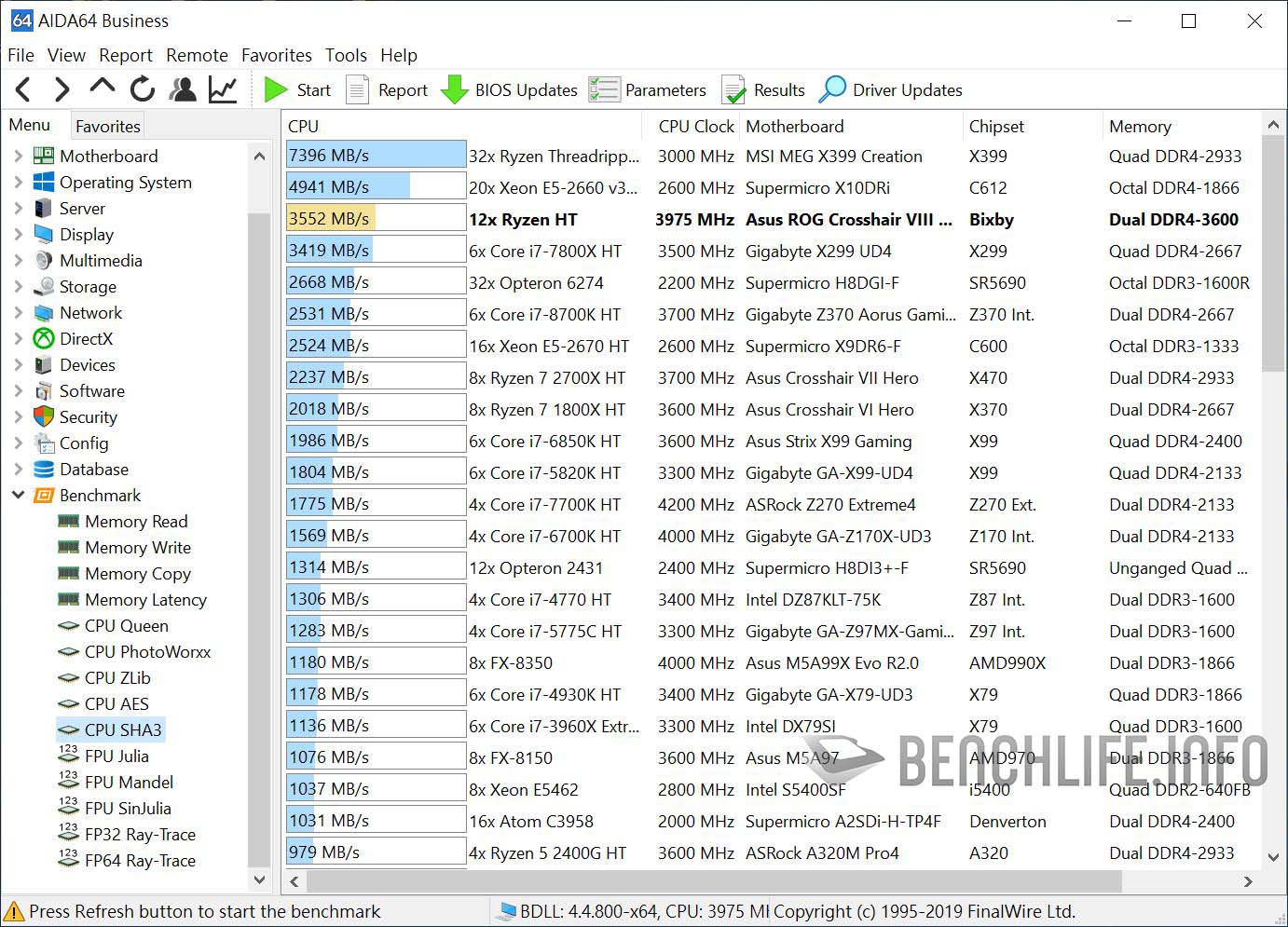

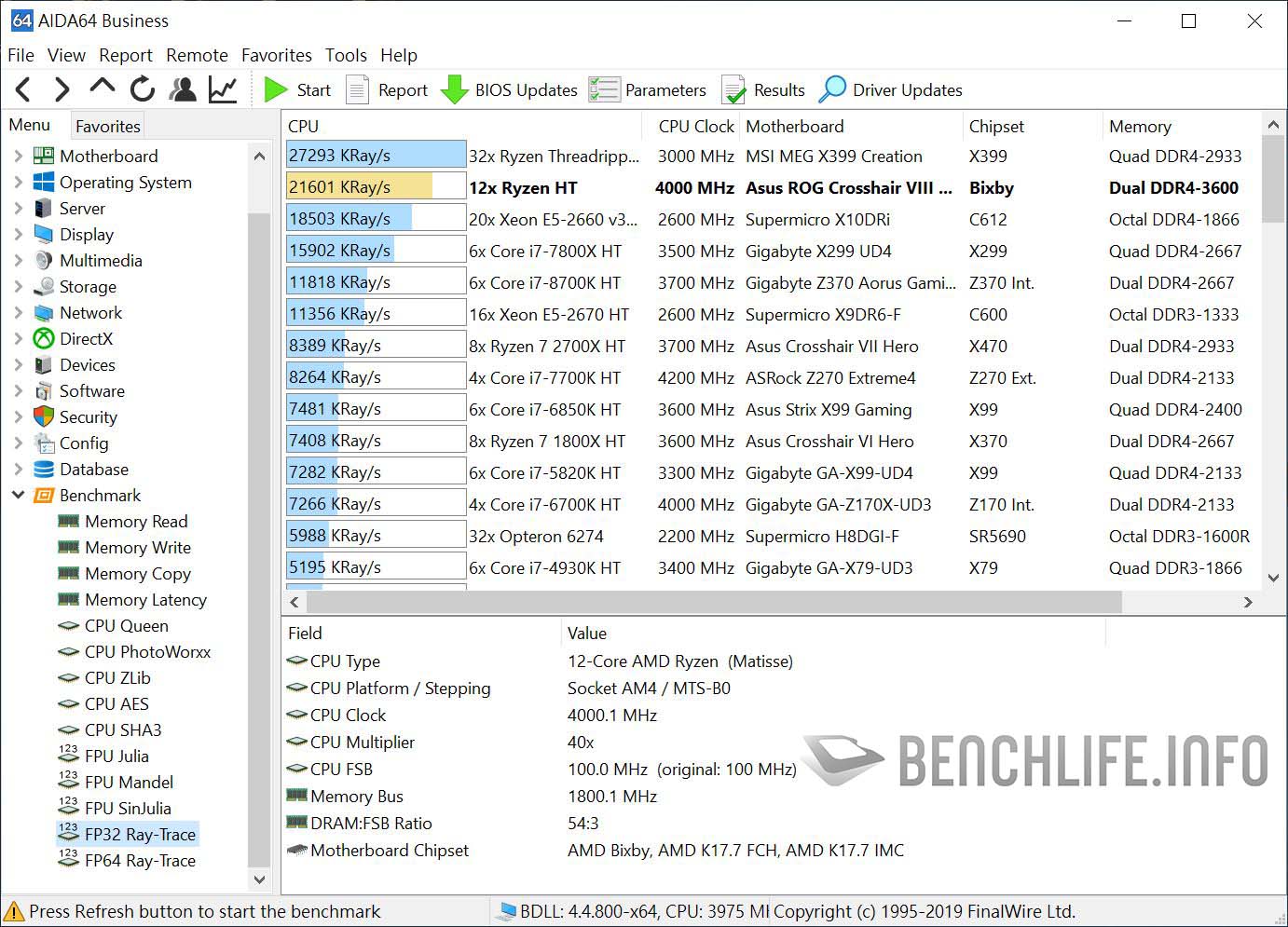

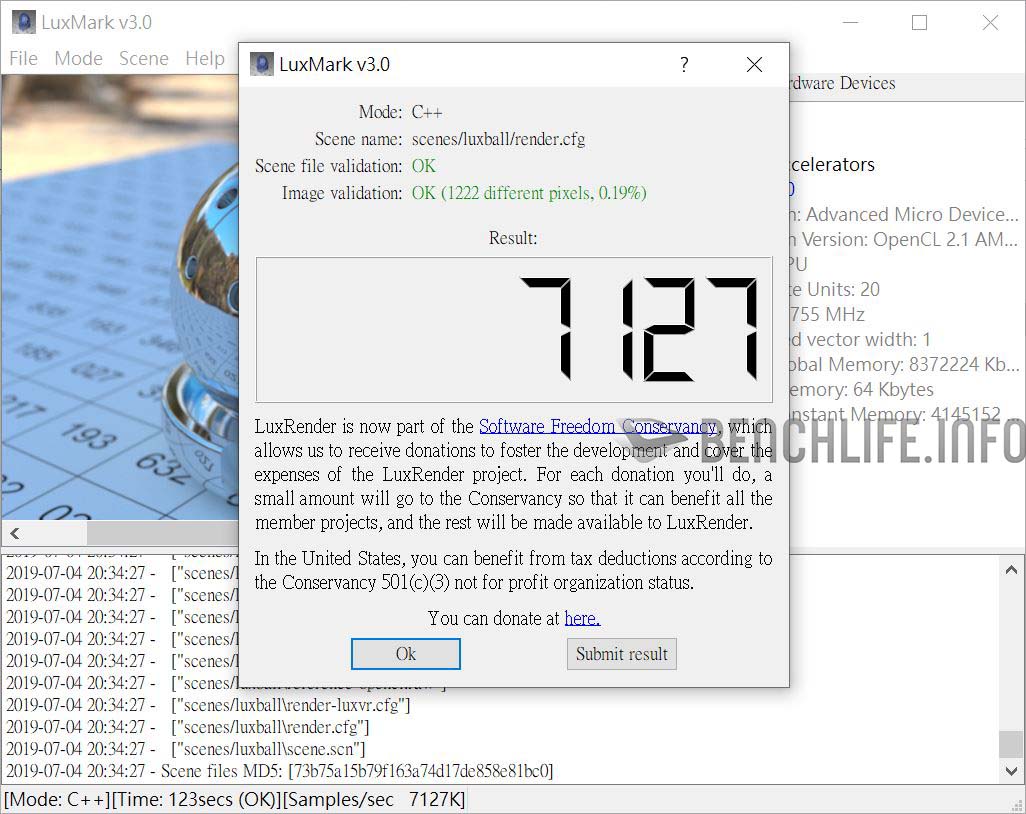

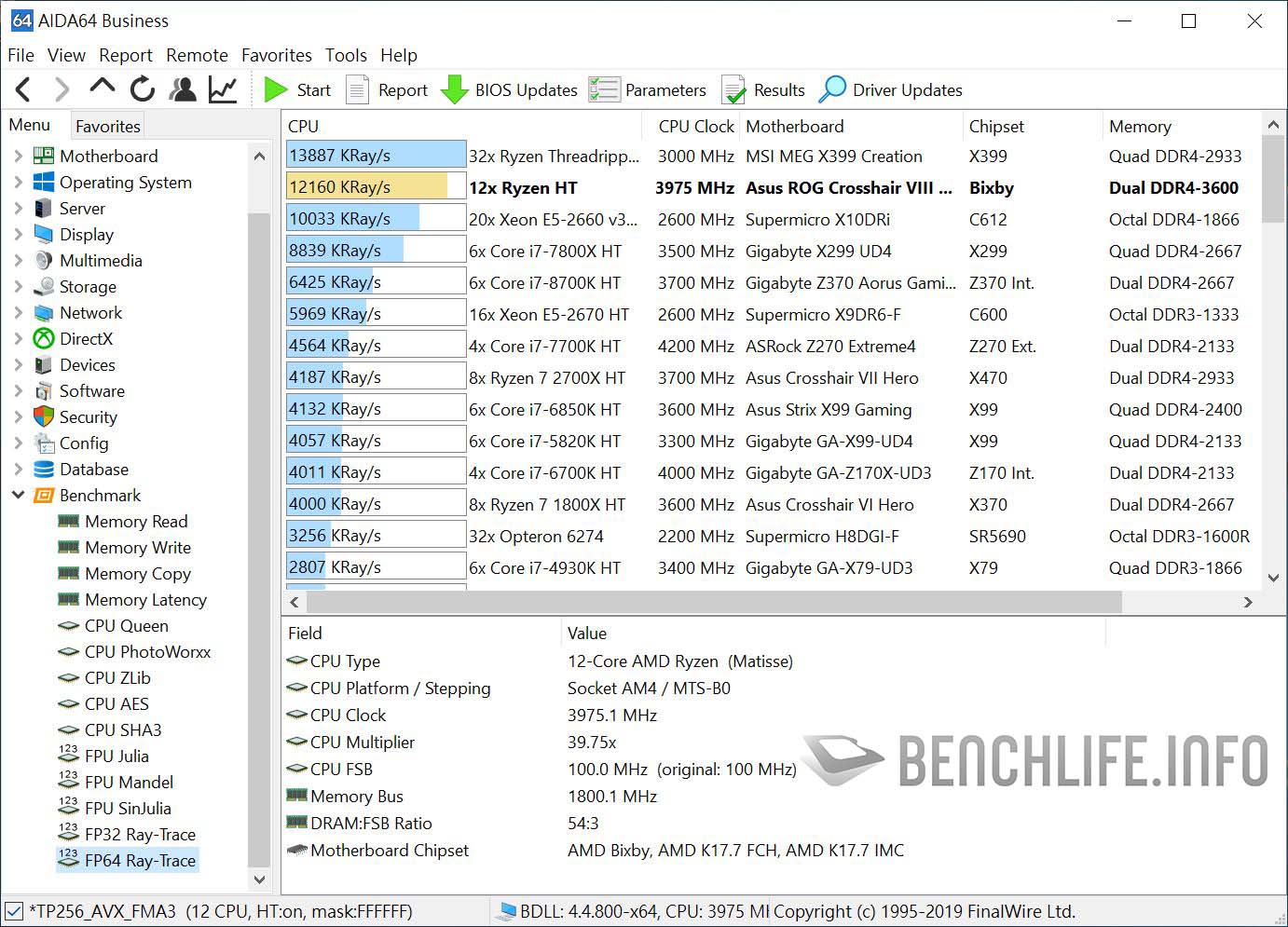

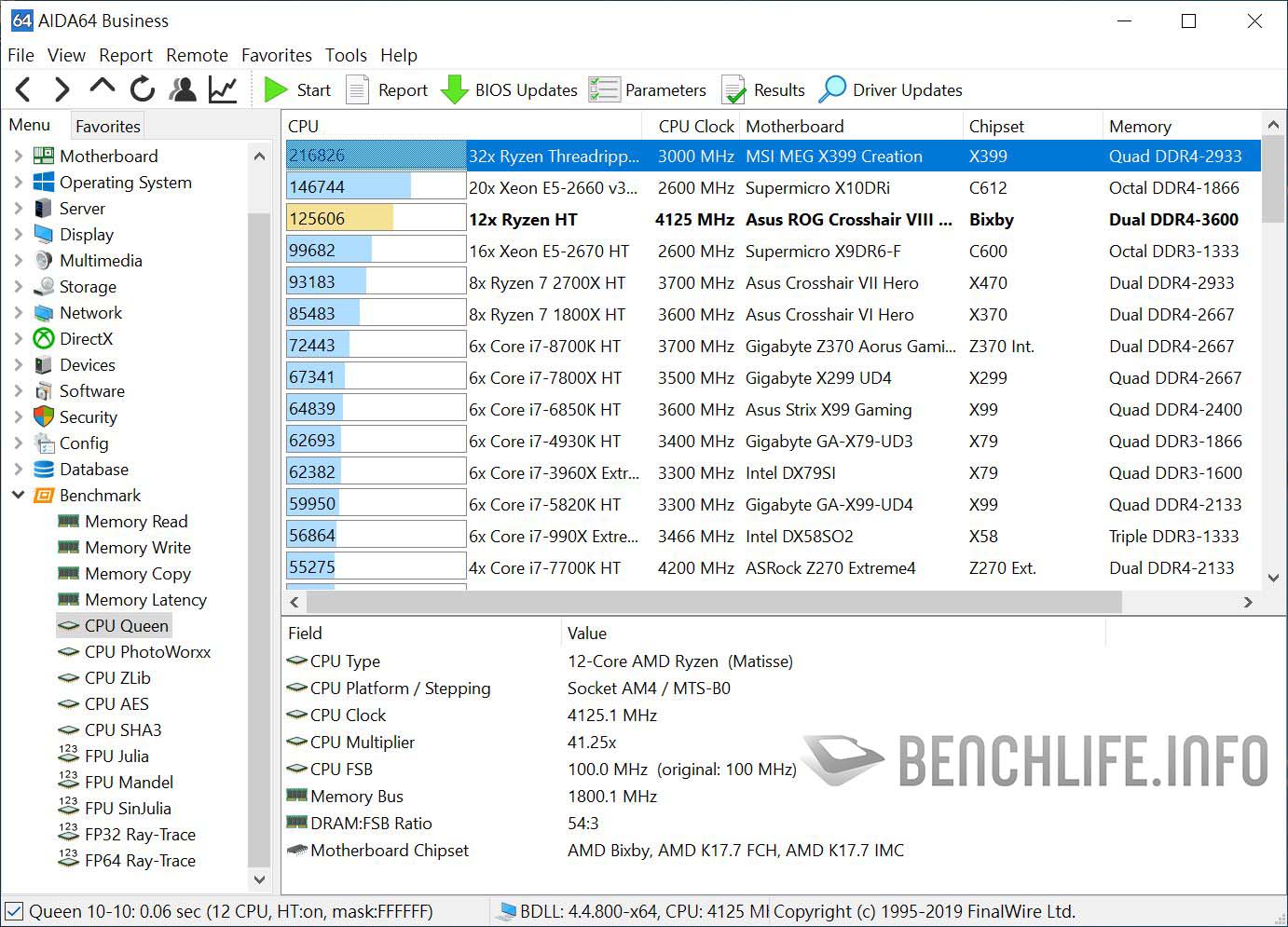

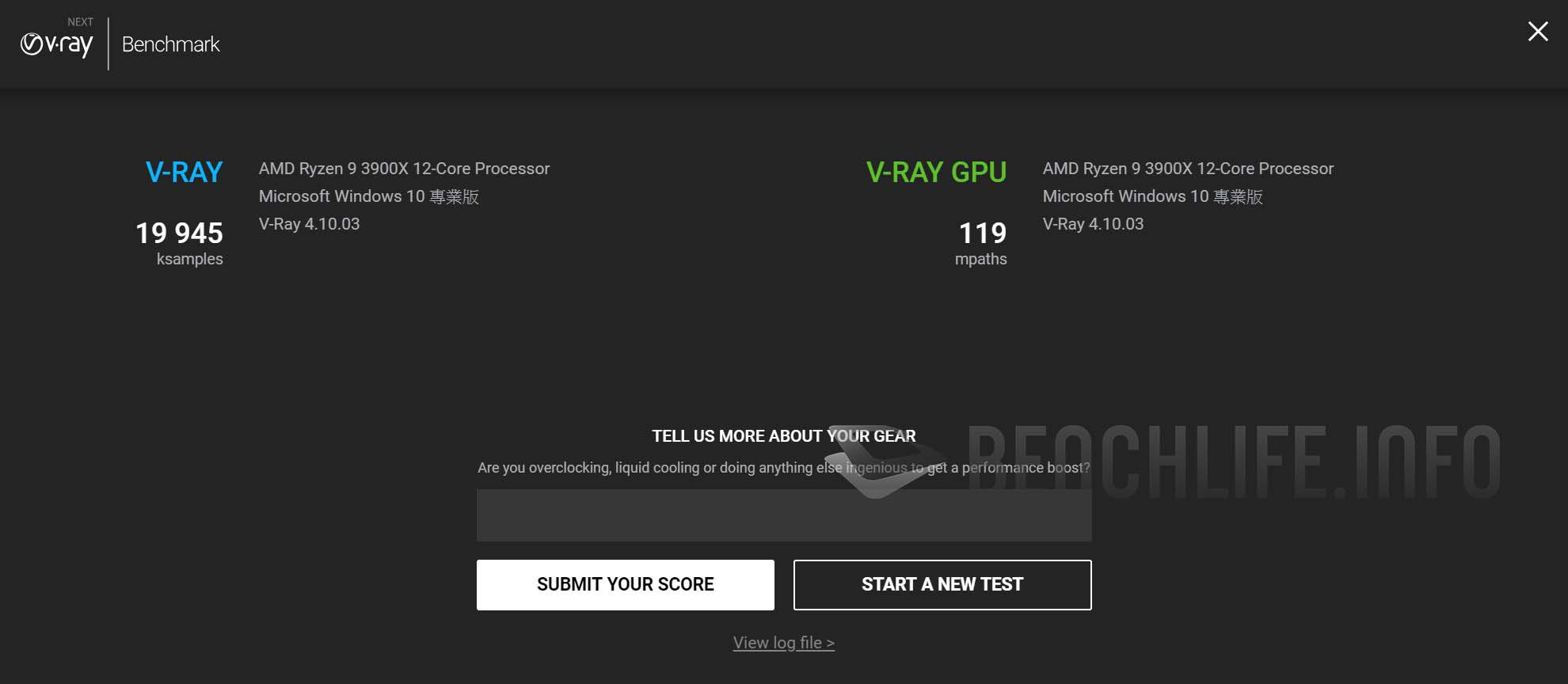

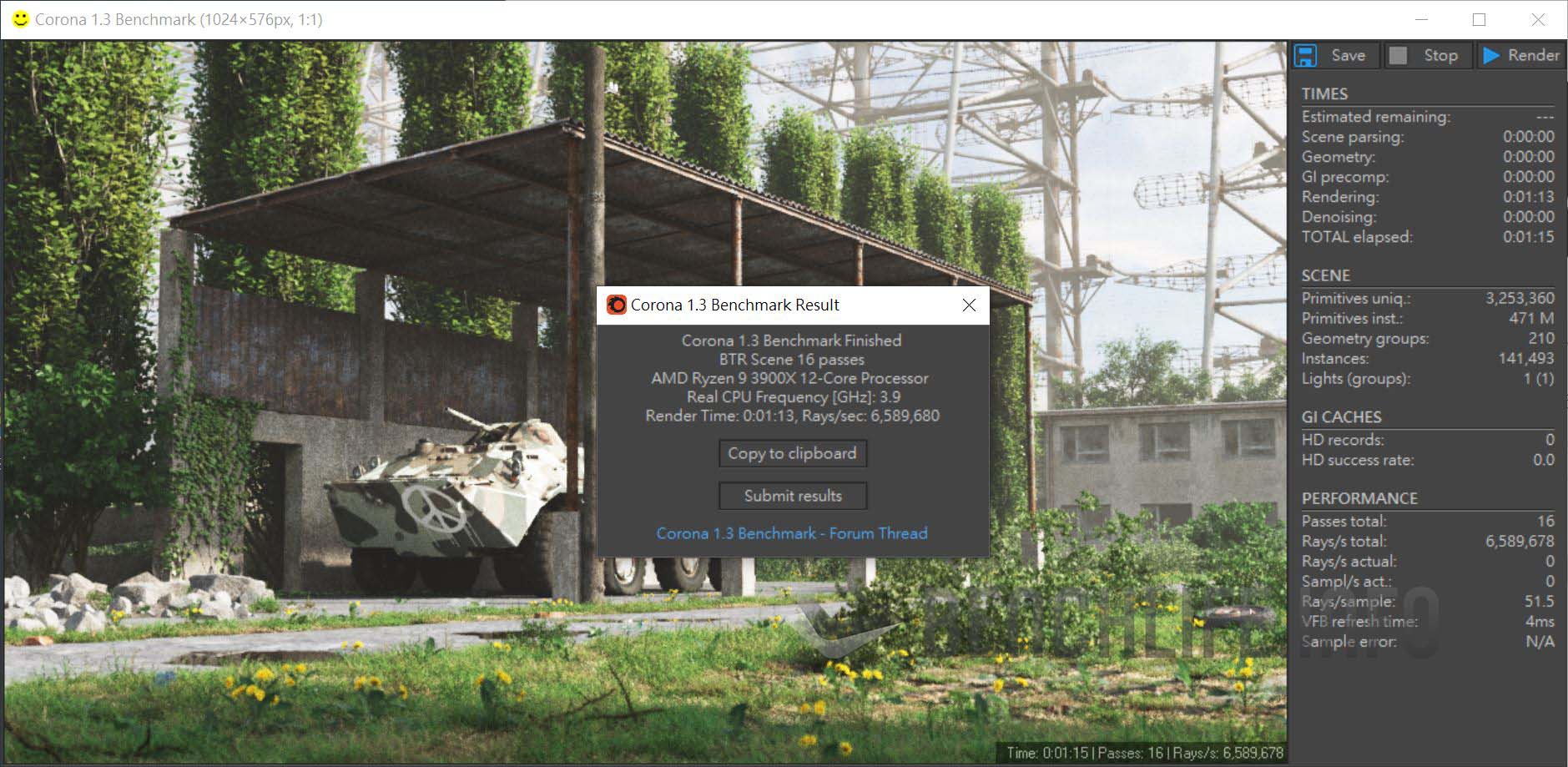

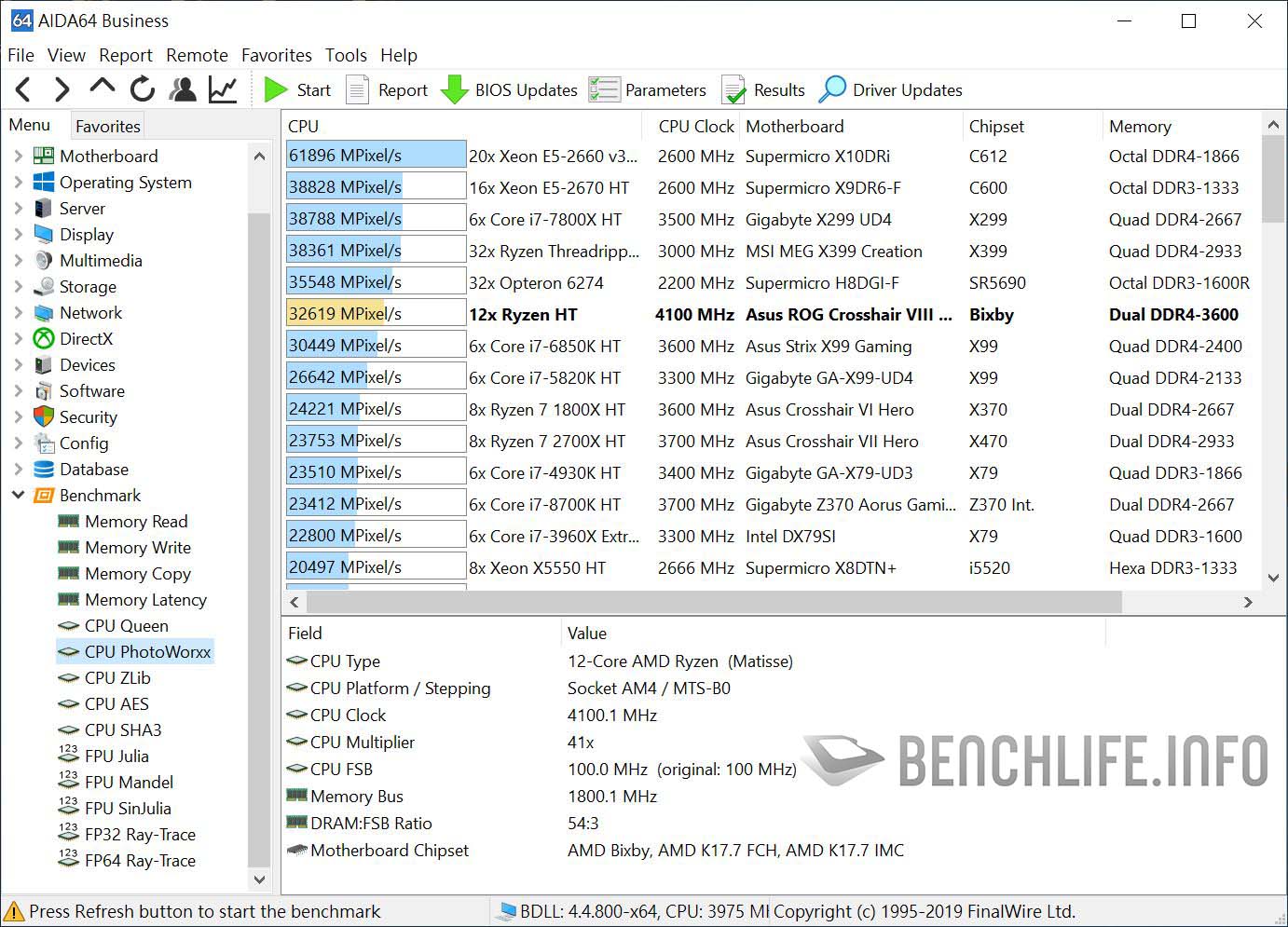

Ryzen 9 3900X 搭配 ROG Crosshair VIII Formula 的處理器測試;

CPU – CVIIIF

CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF
CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF CPU – CVIIIF

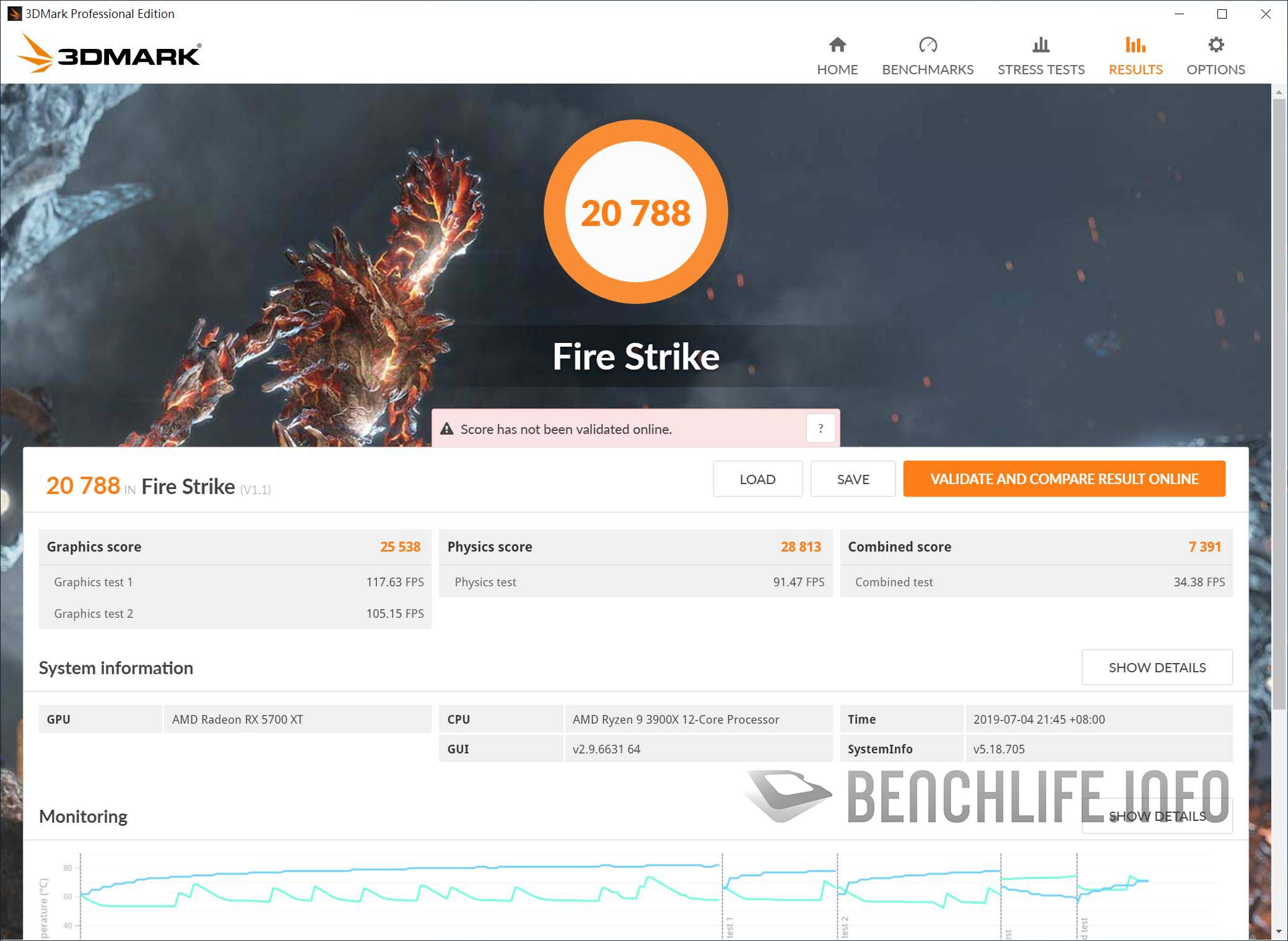

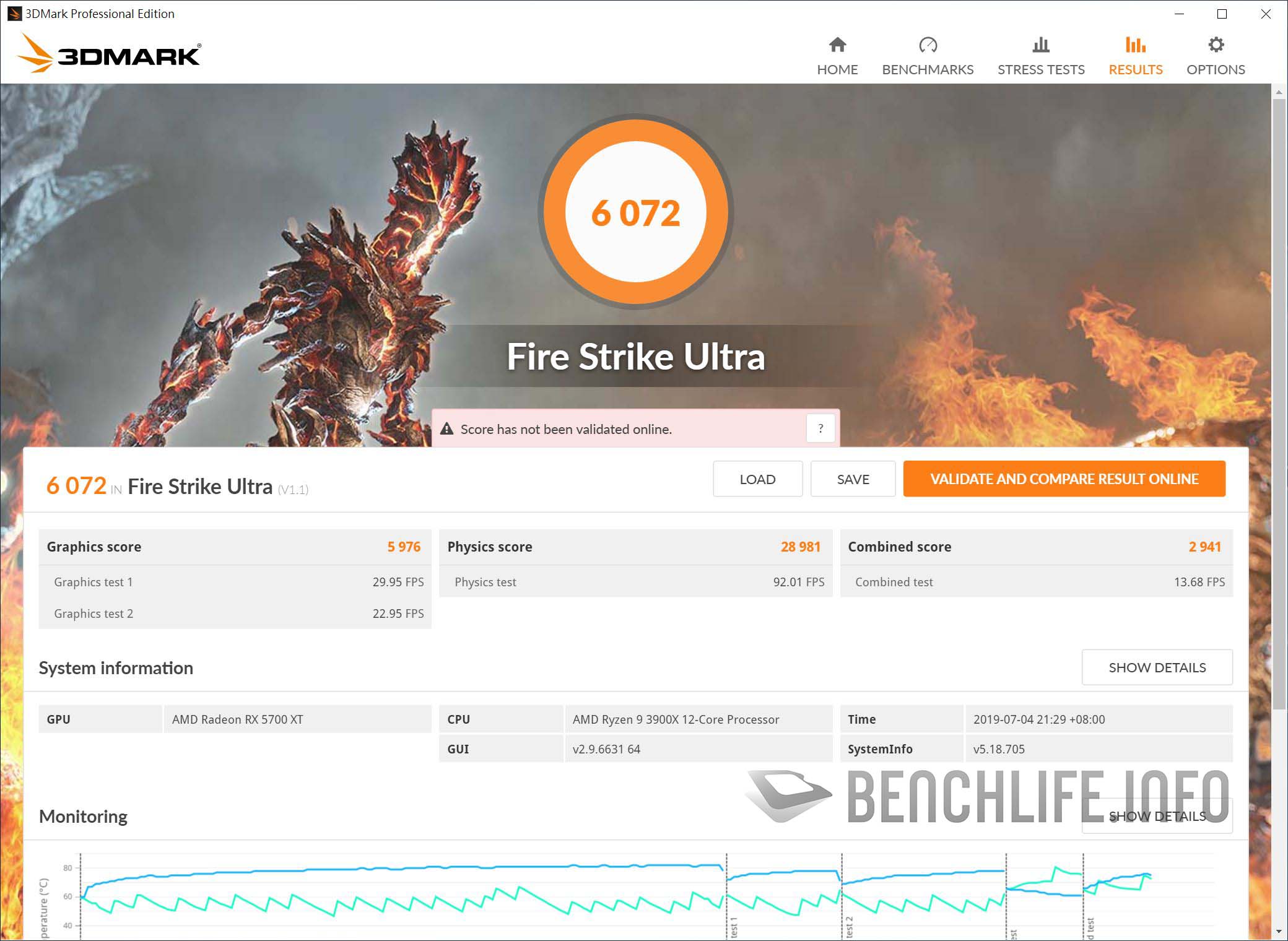

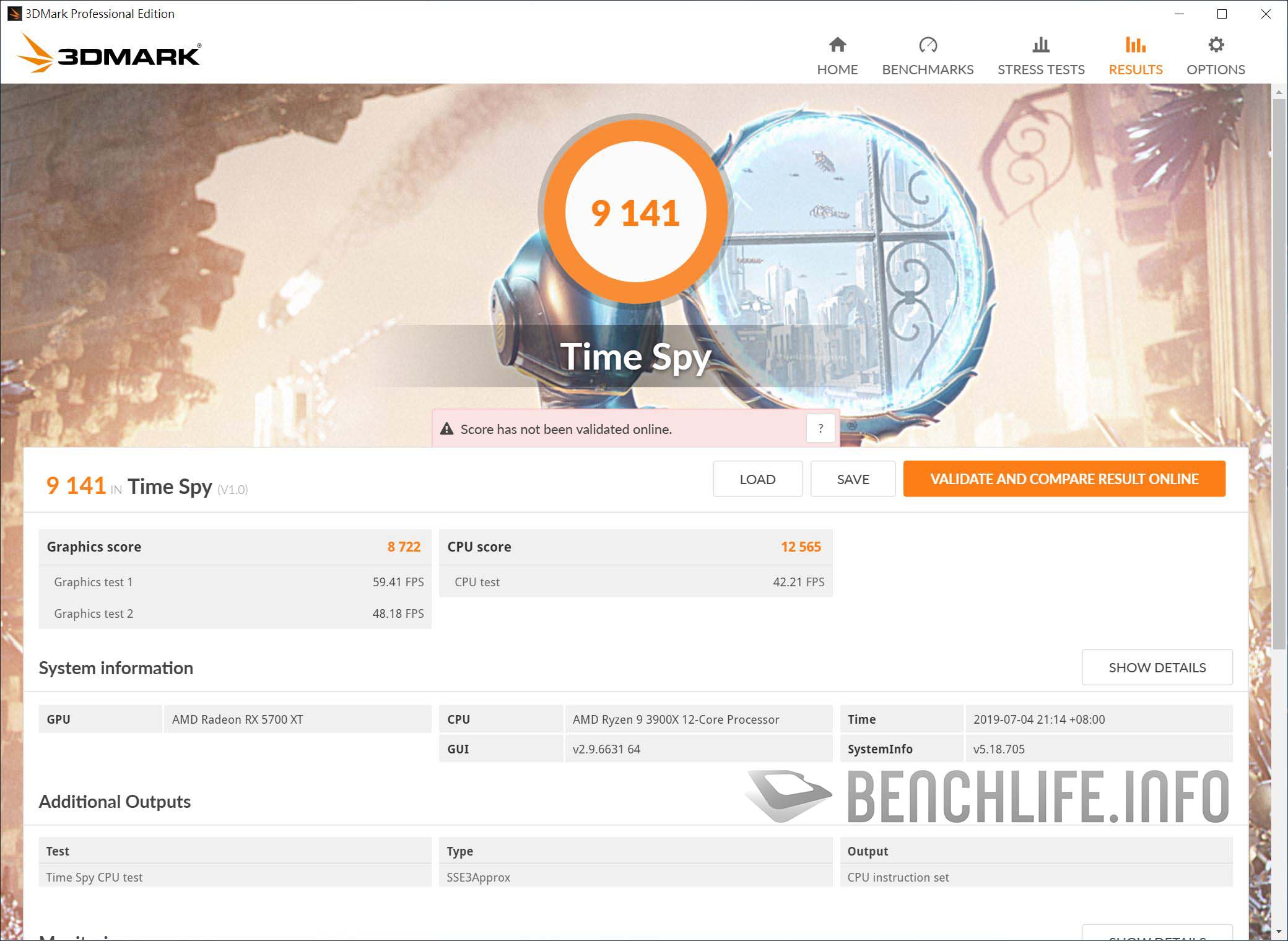

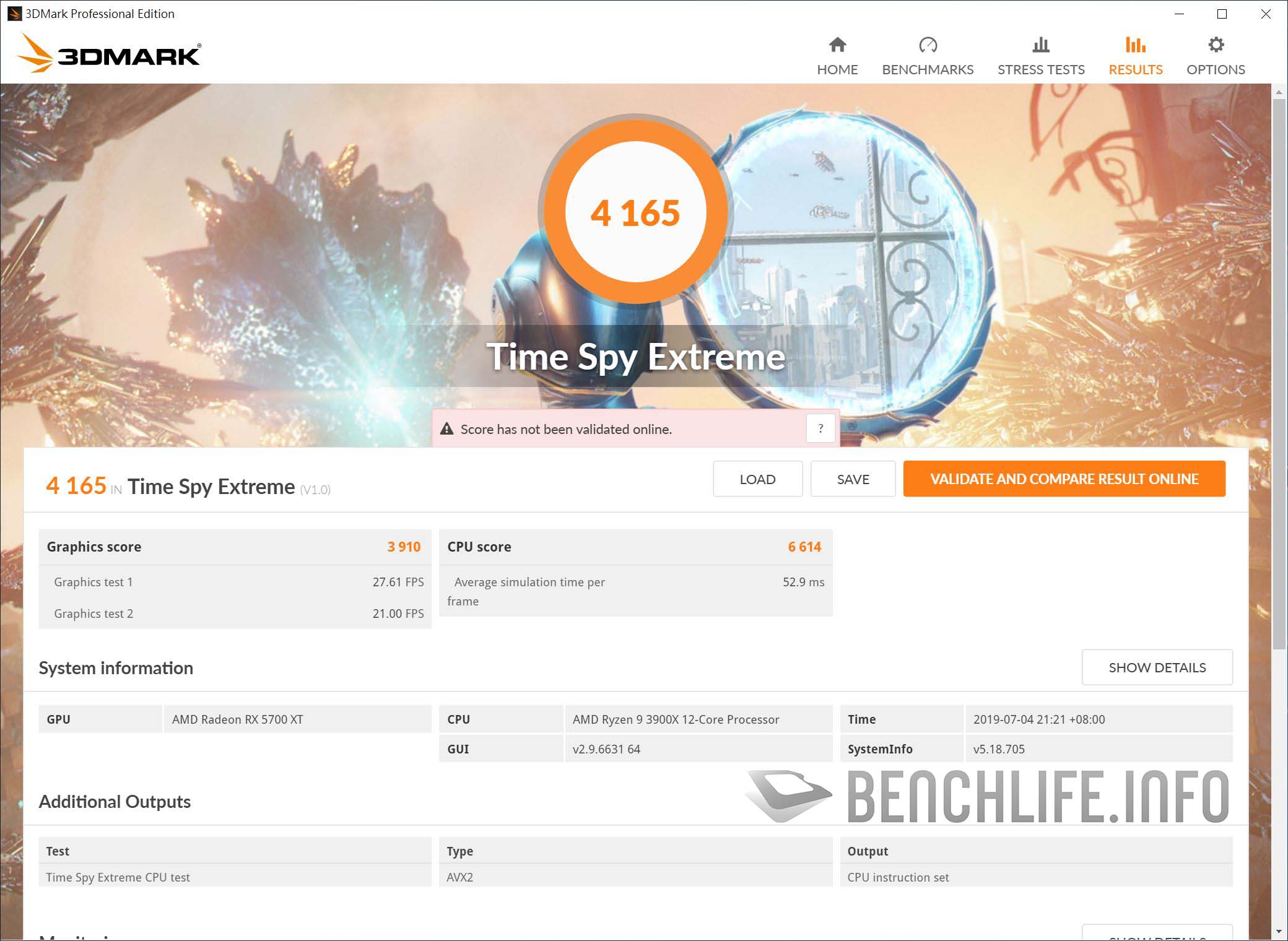

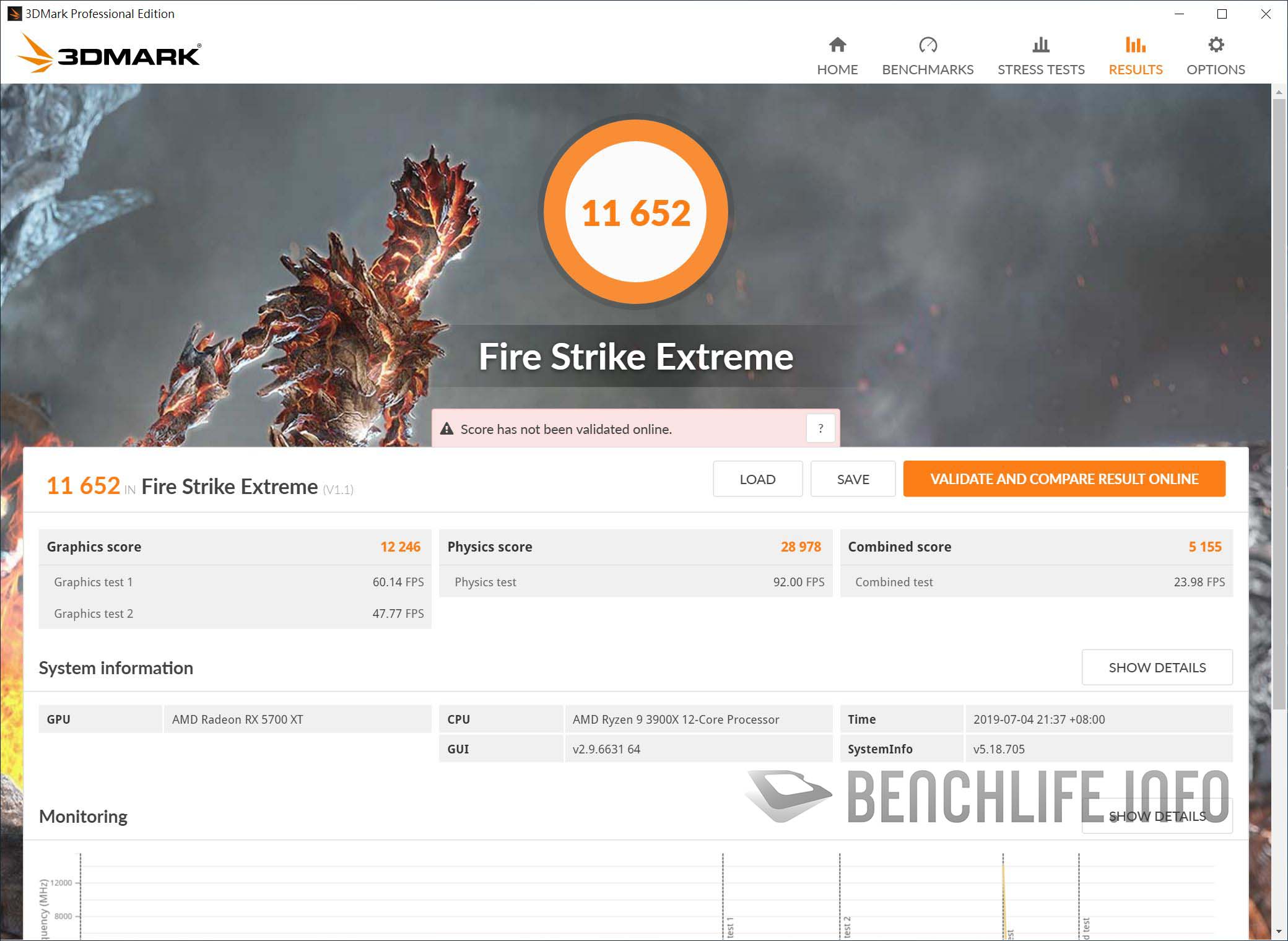

Ryzen 9 3900X 與 Radeon RX 5700 XT 搭配 ROG Crosshair VIII Formula 的顯示卡測試;

3DMark – CVIIIF

3DMark – CVIIIF
3DMark – CVIIIF
3DMark – CVIIIF
3DMark – CVIIIF
3DMark – CVIIIF
3DMark – CVIIIF 3DMark – CVIIIF 3DMark – CVIIIF 3DMark – CVIIIF 3DMark – CVIIIF

ROG Crosshair VIII Formula 搭配 AMD Radeon RX 5700 XT 的 PCIe Gen4 頻寬來到 24.98GB/s;PCIe Gen3 一般都在 13.72GB/s 左右。

PCMark 10 與 Passmark 綜合性測試;

最後我們在 Crosshair VIII Formula 上針對記憶體時脈做了測試,分別是 3600MHz、4200MHz 以及 4266MHz 部分,可以發現到不管時脈多高,其讀寫表現的數據差異在 1,000MB/s 左右。

水、空冷兼具的 Crosshair VIII Formula 是目前 ASUS X570 晶片組中最高階的一張主機板,補上過去 X370 與 X470 晶片組的遺憾。Intel Wireless AX200、Intel I211-AT 以及 Aquantia AQC111C 5G 網路晶片都是一時之選,雖然 5G 網路晶片可能使用機率較低,但規格部分不輸陣的意味,仍有助於提升了 ROG Crosshair VIII Formula 這張 X570 晶片主機板的價值。

接下來,該準備 ROG Maximus XI Formula + Intel Core i9-9900K 與 ROG Crosshair VIII Formula + Ryzen 9 3900X 的實測。
