迎合超頻玩家設計,全黑簡約造型沒有 RGB 燈效不會製造光害。





MSI 採用 Intel Z690 晶片組的主機板,高階部分首波推出 MEG Z690 Unify 系列,MSI 一如往常開出 MEG Z690 Unify 與 MEG Z690 Unify-X 兩個版本,現在要來看的是 MEG Z690 Unify。

MEG Z690 Unify 系列定位在超頻導向,MEG Z690 Unify-X 為此只配備 2 組記憶體插槽,標示記憶體超頻時脈可達 DDR5-6800+。反觀 MEG Z690 Unify 採通俗 4 組插槽配置,因此超頻時脈稍微降至 DDR5-6666+,儘管這跟中高階板 MPG Z690 Force WiFi 相當,卻仍然比同級競爭產品高一階左右。

MEG Z690 Unify 設計配置

目前 MEG Z690 Unify-X 市場參考價格約 16,890 元,MEG Z690 Unify 大概還沒大量到貨所以從缺,預估可能會便宜數百元不等。除此之外就沒什麼差別了,MEG Z690 Unify 系列一貫特點是全黑化,而且沒有 RGB 燈光效果。這代除了調整散熱片的視覺設計,也像 MEG Ace 那樣設計,加入鋁合金強化背板。

MEG Z690 Unify 維持採用 8 層印刷電路板,MSI 過往即強調是 2oz 鍍銅伺服器等級用料,這代處理器供電迴路拓展至 19 + 2 相設計,所選用功率級為 105A 規格。相較於上一代,這兩點設計等級都所有提升,但 2 組 8pin 電源插座依然沒有跟進強化設計這個梗,整體對上相近價位格產品是在伯仲之間。

關鍵熱源的散熱處理看起來相仿,大型鋁合金散熱片之間包含熱導管,與功率級接觸部位使用 7W/mK 導熱墊,而電感也有加入導熱墊。靠近 I/O 背板這一側,阿龍圖騰上蓋(遮罩)亦為鋁合金材質,輔助散熱與視覺感兼具。記憶體插槽有點意思,不同於過去的強化用料,但強調鋁合金背板也提供了支撐力。

於裝機時會用到的配置就不多說了,因為 MSI 自有一套規劃邏輯,可用項目和 MPG Z690 Force WiFi 之類兄弟產品相近。MEG Z690 Unify 系列顯著不同處,是多了 2 組溫度監測器接頭(2pin)、電壓檢測點、電源與重啟按鈕,另外也加入水流計量接頭,讓熱血玩家在裝機或檢測時可以彈性發揮運用。

MSI 將 MEG Z690 Unify 系列的 PCIe 插槽做了調整,使用鋼鐵裝甲強化設計那 2 組,是由處理器供應 PCIe 5.0 通道,支援 x16 / x0、x8 / x8 通道配置模式。剩餘那 PCI x4 插槽,源自 Z690 晶片組預設配置為 PCIe 3.0 x4,這年頭會額外擴充介面卡的人應該很少,因此有無 PCIe x1 插槽的影響是不大。

MEG Z690 Unify 自 Z690 晶片組拉出 4 組 SATA 6Gb/s,並藉由加入 ASMedia ASM1061 磁碟控制器提供額外 2 組,這麼配置也方便將 M.2 最大化至 5 組。M.2 插槽全都配備散熱片,只有 M2_4 / 5 是一體式設計,此外每組都配備了散熱底板,而且 M2_1 / 2 / 3 這 3 組還配備 EZ M.2 Clip。

除了 M2_1 由處理器供應 PCIe 4.0 通道,剩餘都是 Z690 晶片組負責,M2_2 / 3 / 5 支援至 PCIe 4.0 x4,M2_4 受限於通道數量僅為 PCIe 3.0 x4 規格。其中的 M2_3 保留了 SATA 6Gb/s 模組支援能力,MSI 在 Flexible HSIO 配線將資源衝突錯開,使用 M2_3 甚至是別組並不會連動關閉部分 SATA 埠。

I/O 背板配置明顯有所改變,在便利的 CMOS 清除與 Flash BIOS 按鈕一旁,重新浮現了 PS/2 埠,然而 HDMI 卻也因此被消失。上代產品有點奇妙的配置 8 埠 USB 3.2 Gen 1,這代改成 7 埠 USB 3.2 Gen 2,搭配不可或缺的 USB 3.2 Gen 2×2(Type-C),以及 2 埠 USB 2.0 適合跟 PS/2 彈性選擇運用。

不過得留意,其中 4 埠 USB 3.2 Gen 2 經由 USB 集線器拓展而來,我們猜測是緊連著疊疊樂那 4 埠。如果有比較多高速儲存裝置,尤其是會同時存取使用,該如何分流就得動動腦。至於機殼前置擴充,可以再拉出 USB 3.2 Gen 2×2、4 埠 USB 3.2 Gen 1、4 埠 USB 2.0,後兩者也都是經過 USB 集線器。

剩餘的配置就跟兄弟產品相同,乙太網路是用 Intel I225-V 控制器,但這一代增加為 2 組,在驅動程式控制台可以設定網路聚合等作用,無線網路卡依然是 Intel Wi-Fi 6E AX210。至於 Audio Boost 5 音效,除了 Realtek ALC4080 編解碼器搭配音效電容器等用料,另外還加入 Savitech SV3h712 放大器晶片。

MEG Z690 Unify 性能實測體驗

UEFI BIOS 與附加軟體 MSI Center,這次索性完全跳過去,因為並沒有什麼不同。性能實測體驗搭配 Intel Core i9-12900K,透過 Intel XTU 最佳化倍頻,大致為 P-Core 最高 5.2GHz、E-Core 全核 4.0GHz。另外小試記憶體,原生 DDR4-4800 模組設定成 DDR5-5400、加壓至 1.25V,最終所得結果如下列。

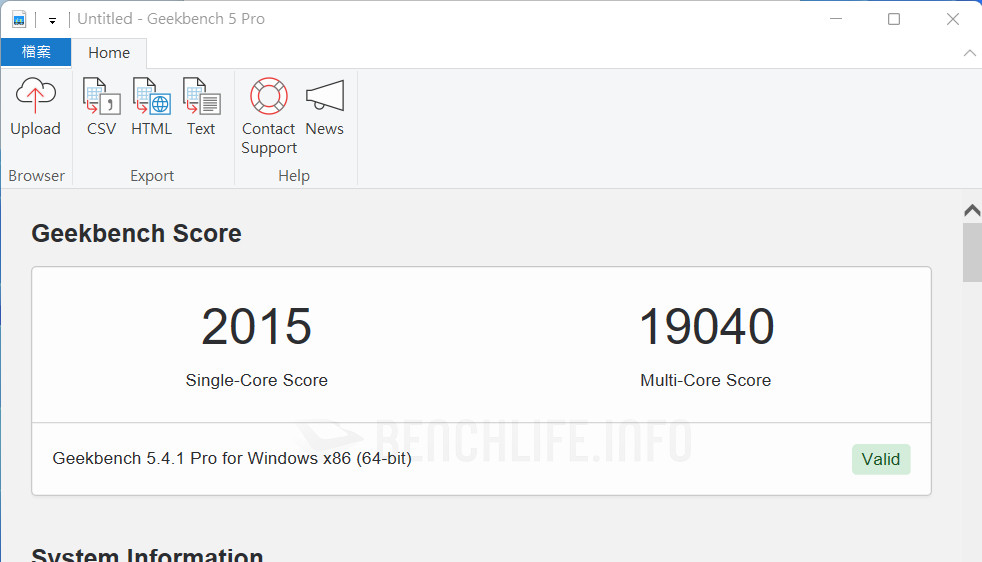

MSI MEG Z690 Unify - Benchmark (18)

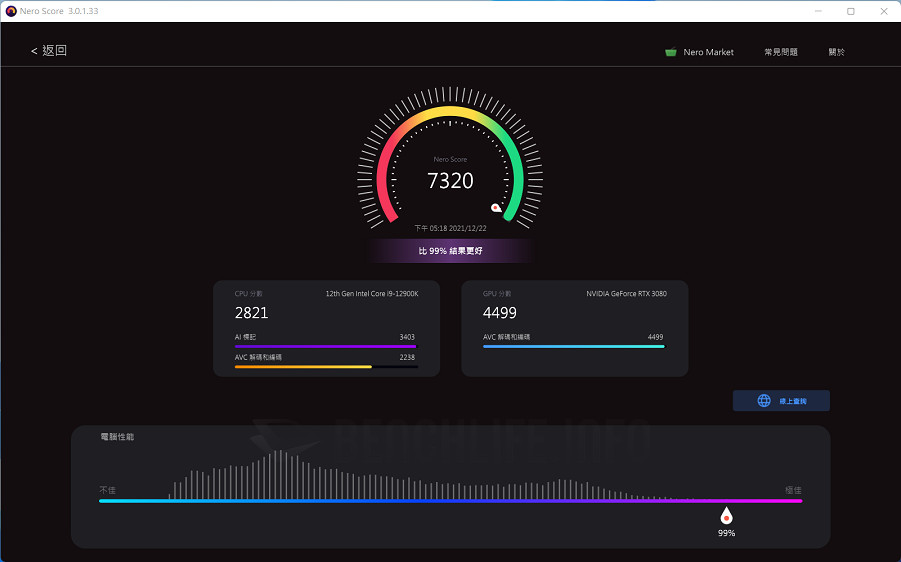

MSI MEG Z690 Unify - Benchmark (19)

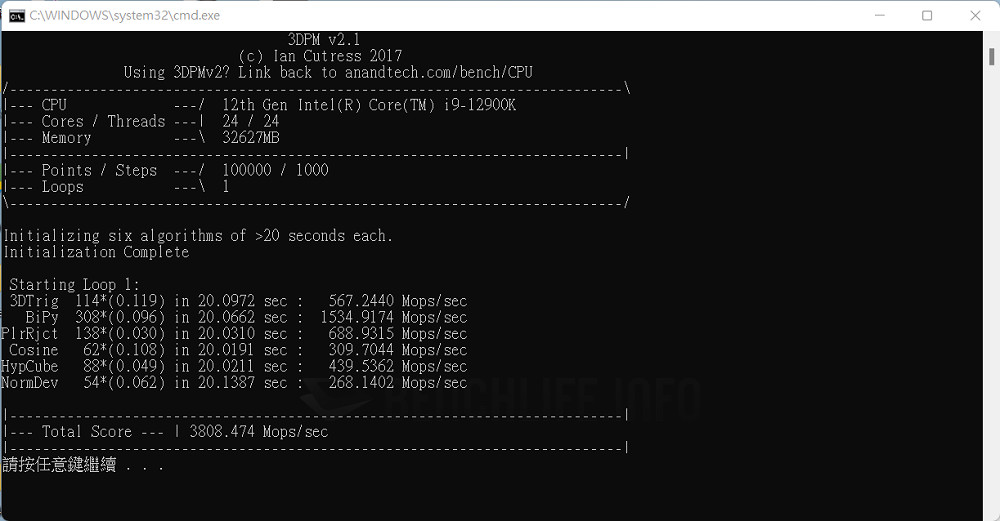

MSI MEG Z690 Unify - Benchmark (13)

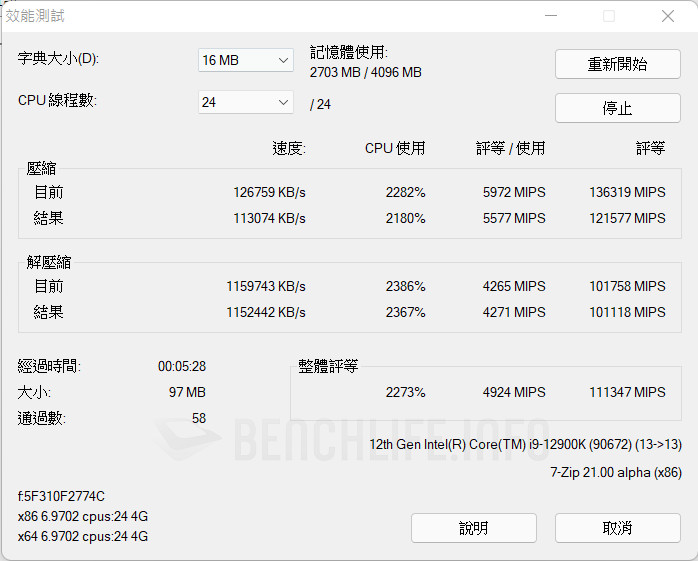

MSI MEG Z690 Unify - Benchmark (14)

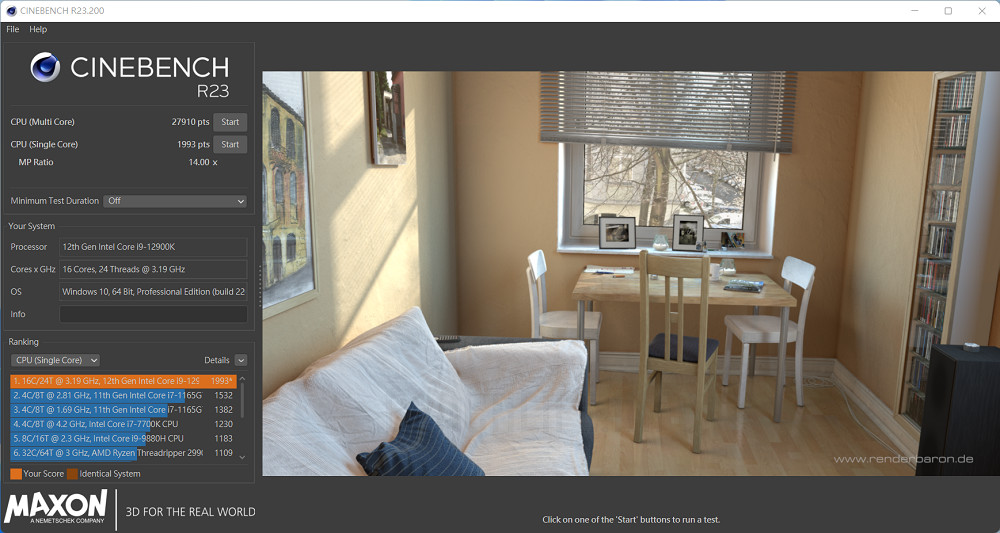

MSI MEG Z690 Unify - Benchmark (15)

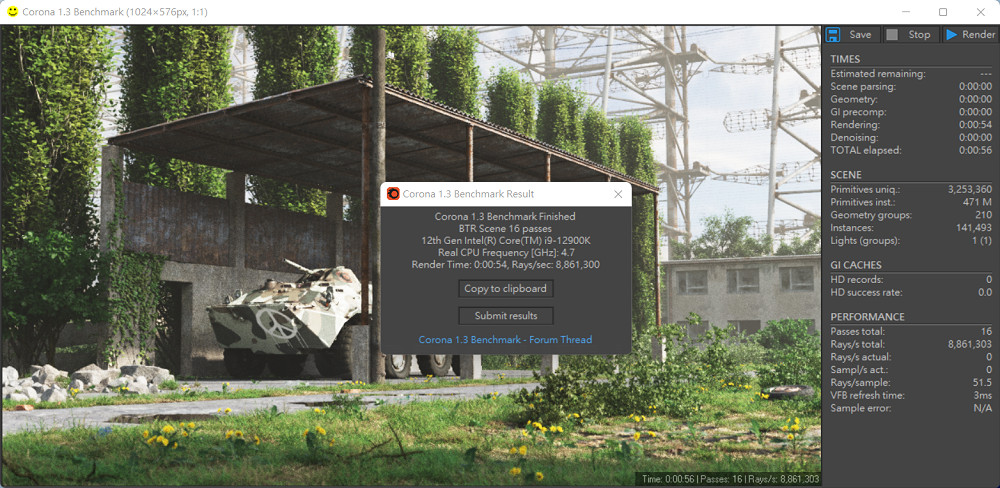

MSI MEG Z690 Unify - Benchmark (16)

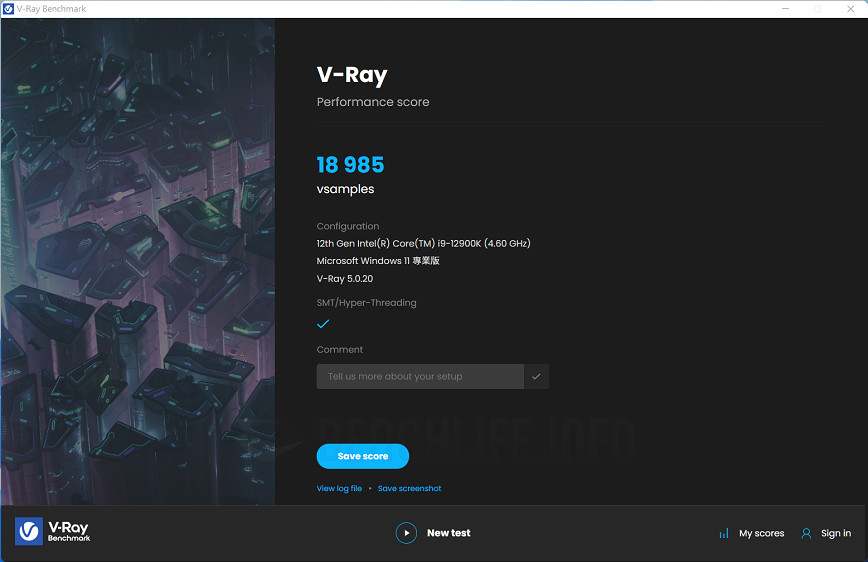

MSI MEG Z690 Unify - Benchmark (7)

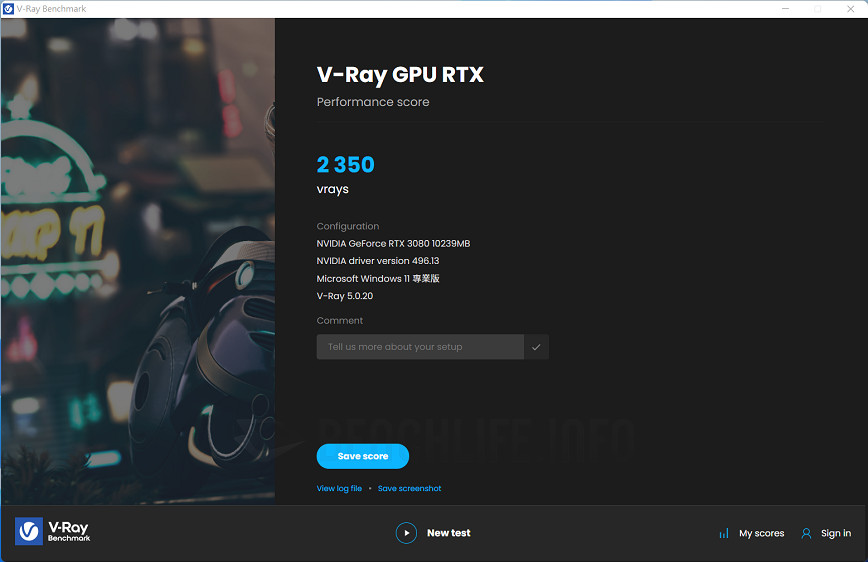

MSI MEG Z690 Unify - Benchmark (6)

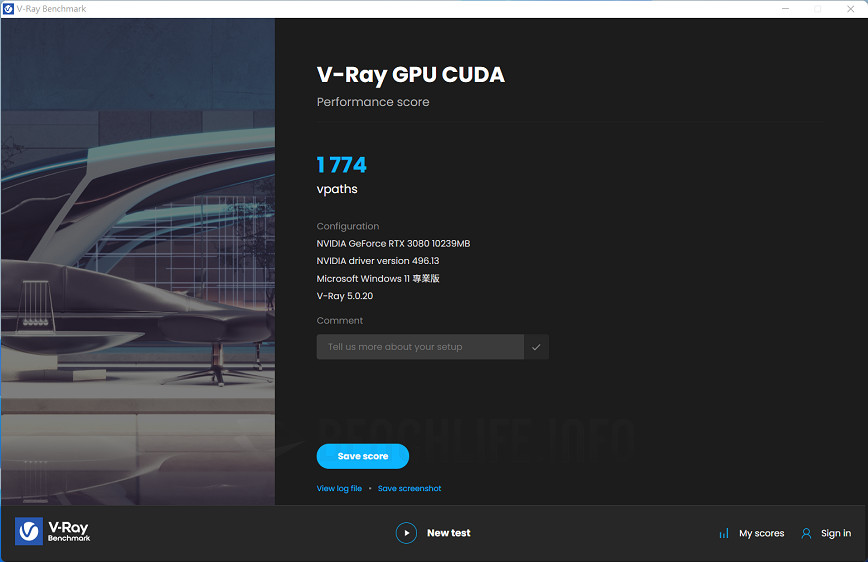

MSI MEG Z690 Unify - Benchmark (5)

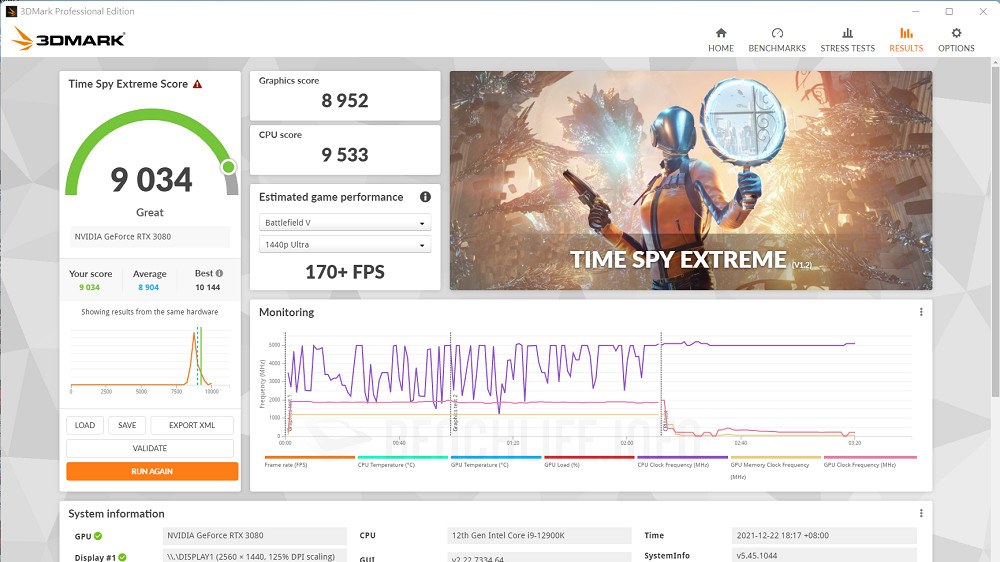

MSI MEG Z690 Unify - Benchmark (12)

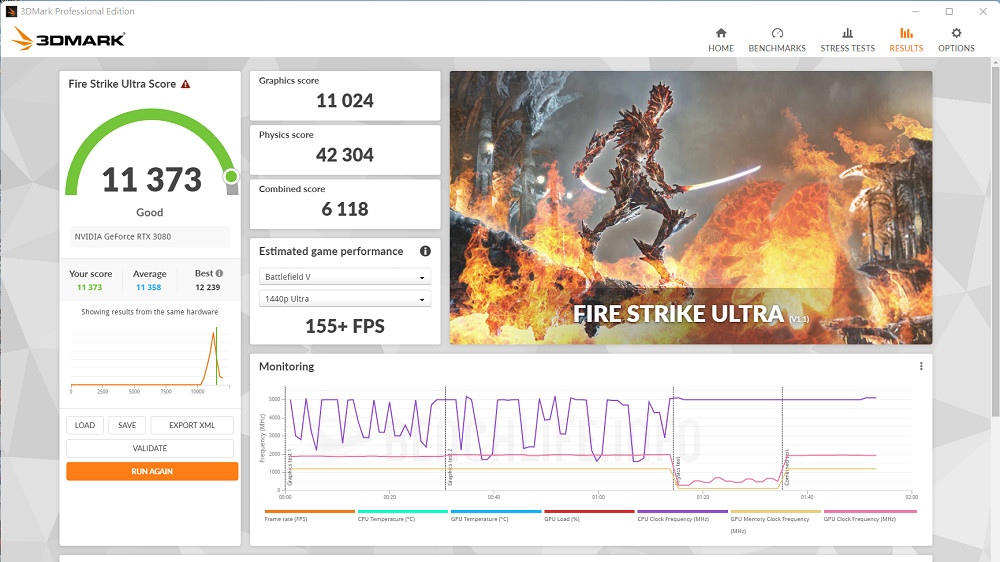

MSI MEG Z690 Unify - Benchmark (10)

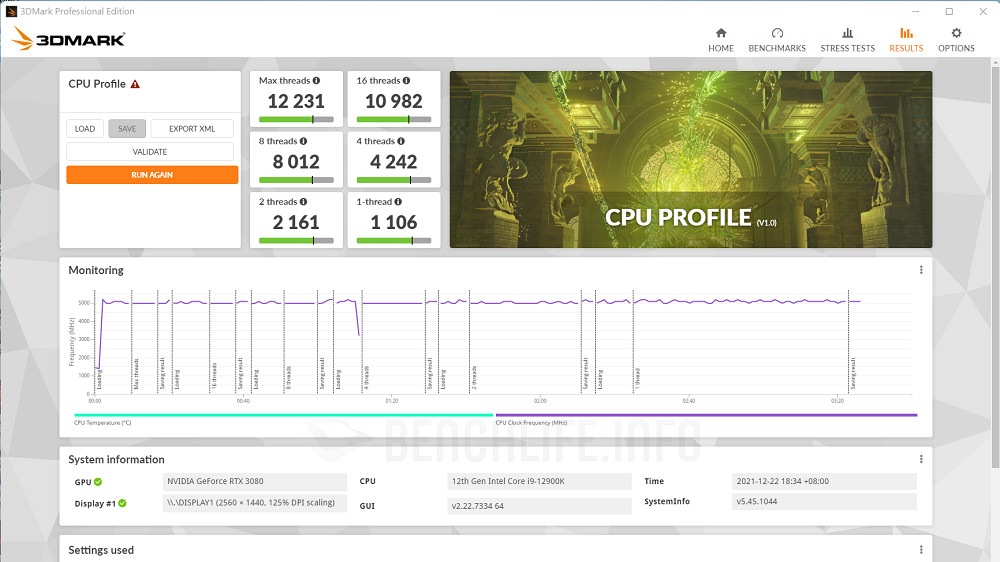

MSI MEG Z690 Unify - Benchmark (9)

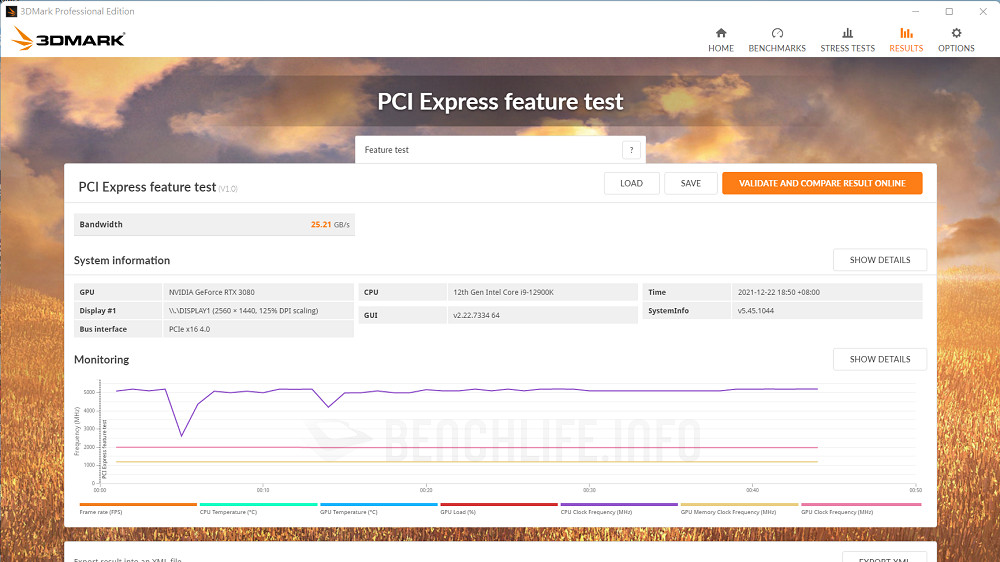

MSI MEG Z690 Unify - Benchmark (11)

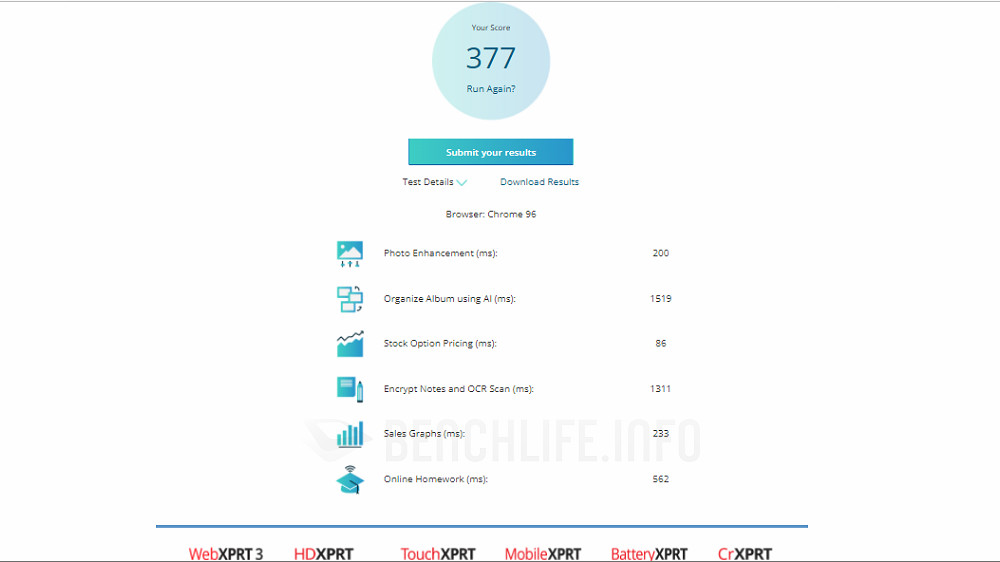

MSI MEG Z690 Unify - Benchmark (8)

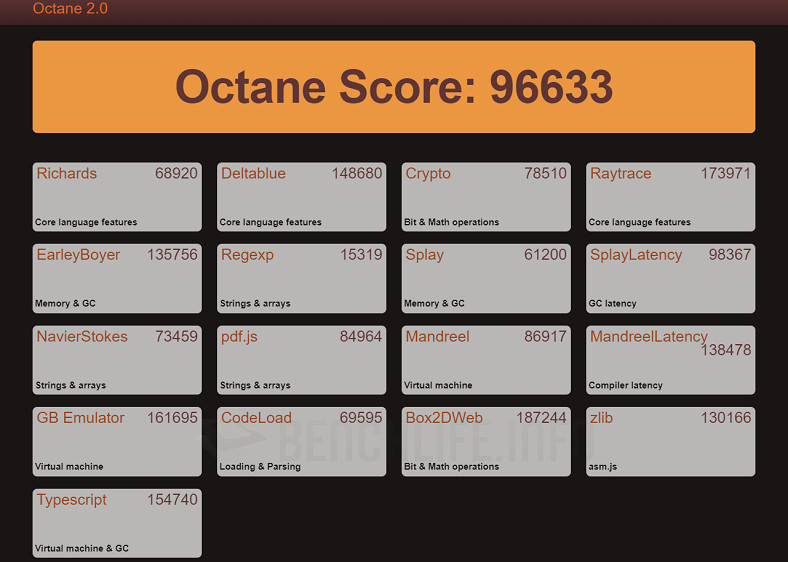

MSI MEG Z690 Unify - Benchmark (3)

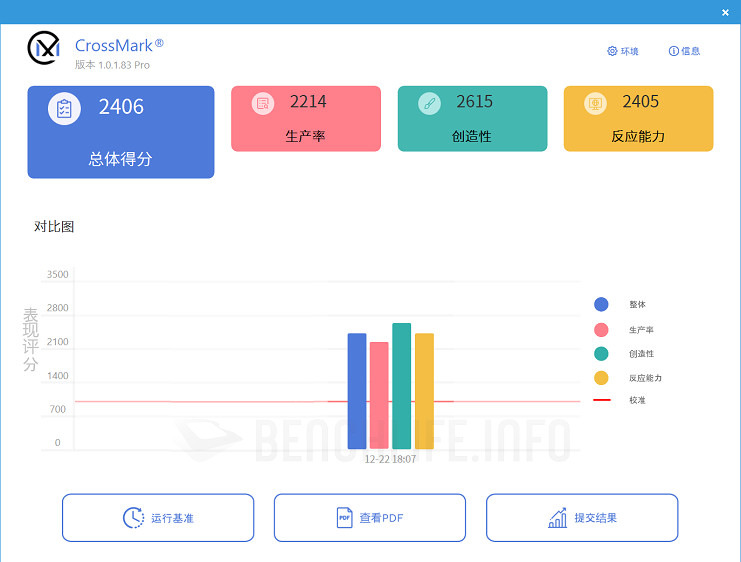

MSI MEG Z690 Unify - Benchmark (17)

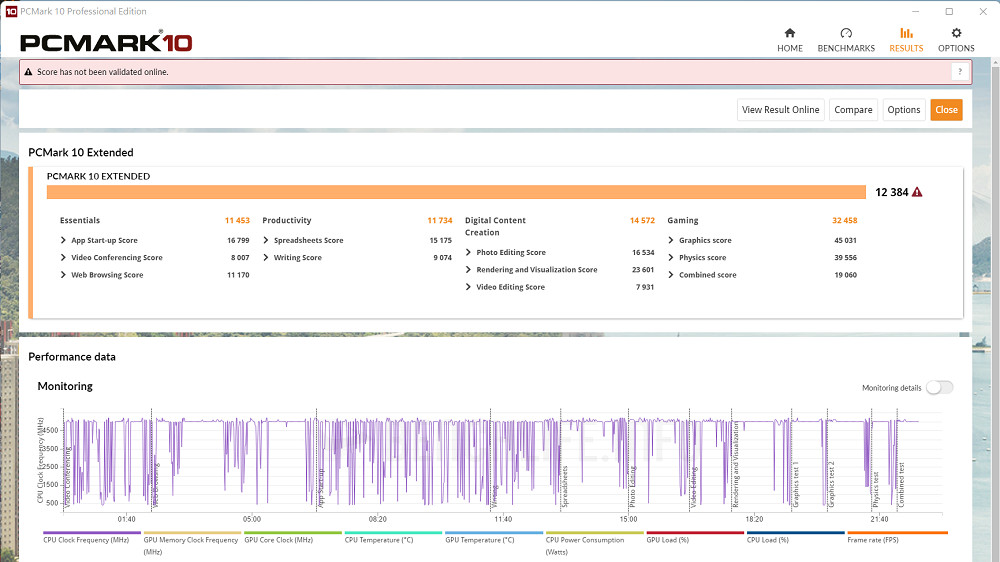

MSI MEG Z690 Unify - Benchmark (4)
MSI MEG Z690 Unify - Benchmark (18) MSI MEG Z690 Unify - Benchmark (19) MSI MEG Z690 Unify - Benchmark (13) MSI MEG Z690 Unify - Benchmark (14) MSI MEG Z690 Unify - Benchmark (15) MSI MEG Z690 Unify - Benchmark (16) MSI MEG Z690 Unify - Benchmark (7) MSI MEG Z690 Unify - Benchmark (6) MSI MEG Z690 Unify - Benchmark (5) MSI MEG Z690 Unify - Benchmark (12) MSI MEG Z690 Unify - Benchmark (10) MSI MEG Z690 Unify - Benchmark (9) MSI MEG Z690 Unify - Benchmark (11) MSI MEG Z690 Unify - Benchmark (8) MSI MEG Z690 Unify - Benchmark (3) MSI MEG Z690 Unify - Benchmark (17) MSI MEG Z690 Unify - Benchmark (4)

測試平台

總和來說,MEG Z690 Unify 雖然多用了些 USB 集線器,高階板在資源分配時無可避免發生,其餘設計與用料倒是具備應有水準。然而價格卻可能有點尷尬,相近價格帶像 ASUS ROG Maximus Z690 Hero 配備 Thunderbolt 4,而 GIGABYTE Z690 AORUS MASTER 有 10GbE 加分,更遑論其他細節與視覺設計差異。由於成本受到疫情影響而飆漲,使得性價比產生了不等程度變化,坦白說這一代的吸引力是下降了些。
