高階定位附加功能堆砌完備,在高價位產品裡的性價比頗為突出。

MSI 首波 Z490 晶片組製品,建議售價超過萬元的只規劃出 2 款,旗艦 MEG Z490 Godlike 建議售價為 26,290 元。至於所要介紹這款 MEG Z490 Ace 屬於高階定位,價格只要不到一半的 12,590 元,設計配置與競品相較是有相當吸引力。

10,000 元左右是個分水嶺,雖說 MEG Z490 Ace 仍然採用 6 層印刷電路板,但是相較於先前介紹的 MPG Z490 Gaming Carbon WIFI(8,790 元),處理器供電迴路升級為 16 + 1 相設計。MSI 選用 Intersil 型號 ISL69269 數位電源控制器,搭配 Intersil 倍相器、90A 等級功率模組、鈦金電感 III、日製鋁質固態電容等,構成鏡像式電源管理設計,電源輸入端也擴增成 2 組 8pin 插座。

另外在於散熱機制更加完備,電路板背面為 MOSFET 裝配金屬底板,而其正面與散熱片之間除了 7W/mK 導熱膠條,散熱片內部也有導熱管相連結。另外在 I/O 遮罩底下,還內藏 Zero Frozr 小型風扇,如此確保極限超頻表現。記憶體迴路設計主打低延遲與更高效率,標榜支援超頻時脈達 DDR4-4800+(1 支 1 / Single Rank 模組),主要差別在於採用 DDR4 鋼鐵裝甲插槽。

組裝電腦時,總計有 8 組 4pin 處理器、水冷幫浦(支援 2A 輸出)、系統風扇等插座可用,Mystic Light RGB LED 燈光可玩性亦然,RGB LED(4pin)與 Corsair LED(3pin)各 1 組、Rainbow(3pin)有 2 組。除了數量未有增減外,亦保留了 Thunderbolt 3 介面卡擴充彈性,此外再增加配置慢速模式跳線、電源與重新開機這 2 個智慧按鈕(複合功能設計),以及除錯燈號(兼具溫度顯示作用)。

I/O 背板位置少不了預裝上蓋,此處有一些孔洞,是為了 I/O 遮罩底下的風扇所開設。而這等級產品,具備 Clear CMOS 和 Flash BIOS 按鈕,機能與便利性應該無須多說。至於附加機能並沒有太大的差異,USB 3.2 Gen 2×2(20Gbps、USB Type-C)、Realtek 製 2.5Gbps 乙太網路、Intel 型號 Wi-Fi 6 AX201 無線網路等俱在,另外再堆砌了Intel 的 I229-V 這款 1Gbps 乙太網路。

Audio Boost HD 音效設計等級比較高,根基都是 Realtek 型號 ALC1220 編 / 解碼器,搭配日系音響電容、線路分離 / 隔絕等設計手法。另外再加上 ESS 型號 SABRE9018Q2C 數位 / 類比轉換器,內建整合耳擴機能標榜對應支援 600Ω 高阻抗耳機,I/O 背板處也升級採用鍍金端子。至於沒有內顯輸出就不意外了,廠商對於這等級或說價位主機板,普遍認定使用者會裝配獨立顯示卡。

儲存介面盡可能最大化配置,所提供 3 組 M.2 皆採用強化插槽,並各具有獨立的散熱片。M.2_1 支援至 Type 22110 長度,使用 SATA 模組時將會關閉 SATA2 連接埠,而 M.2_2 / 3 支援最大長度 Type 2280,得留意 M.2_2 無論使用 PCIe NVMe 或 SATA 模組,都會連動關閉 SATA5 / 6。至於源自 Z490 晶片組的 SATA 6Gb/s,應該就無須再多說,總數自然是 6 組。

PCIe 插槽配置和 Z490 Gaming Carbon WIFI 相同,差別在於 3 組 PCIe x16 插槽,全都使用 PCI-E 鋼鐵裝甲強化設計。前 2 組 PCIe 通道來自處理器,可配置為 x16 / x0、x8 / x8,第 3 組則源自 Z490 晶片組端,預設提供 x4 數量通道。另外官方所謂的「PCIe 4.0 Ready」,是指第 1 組 PCIe x16 插槽相關電路上,如 Quick Switch 等使用了 PCIe 4.0 等級製品,搭配第 11 代 Core 處理器將能派上用場。

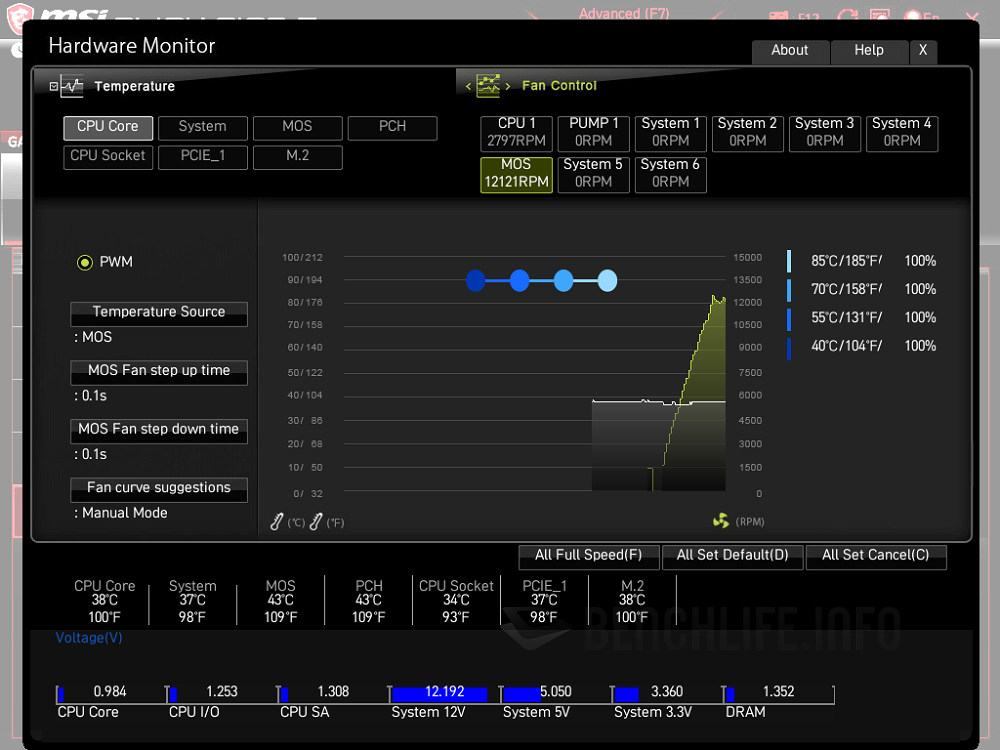

基於同為 Z490 世代、相近市場導向等因素,MEG Z490 Ace 無論在 UEFI BIOS 或附加軟體等層面,都和先前所介紹 MPG Z490 Gaming Carbon WIFI 大同小異。一致的部分就不再贅述了,以下僅就 MEG Z490 Ace 明顯可見不同處,進行簡單介紹之。首先說說 I/O 遮罩底下的風扇,設計轉速看來是能超過 12,000RPM,由於有 0dB 停轉機制控制,平常倒不會發出明顯可察覺的噪音。

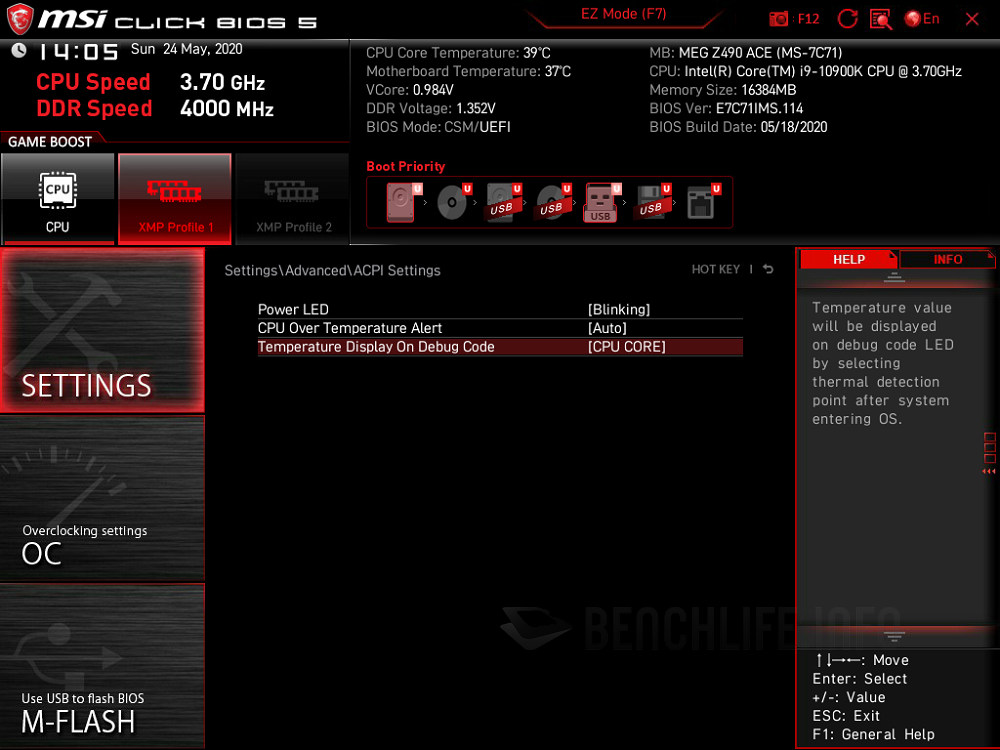

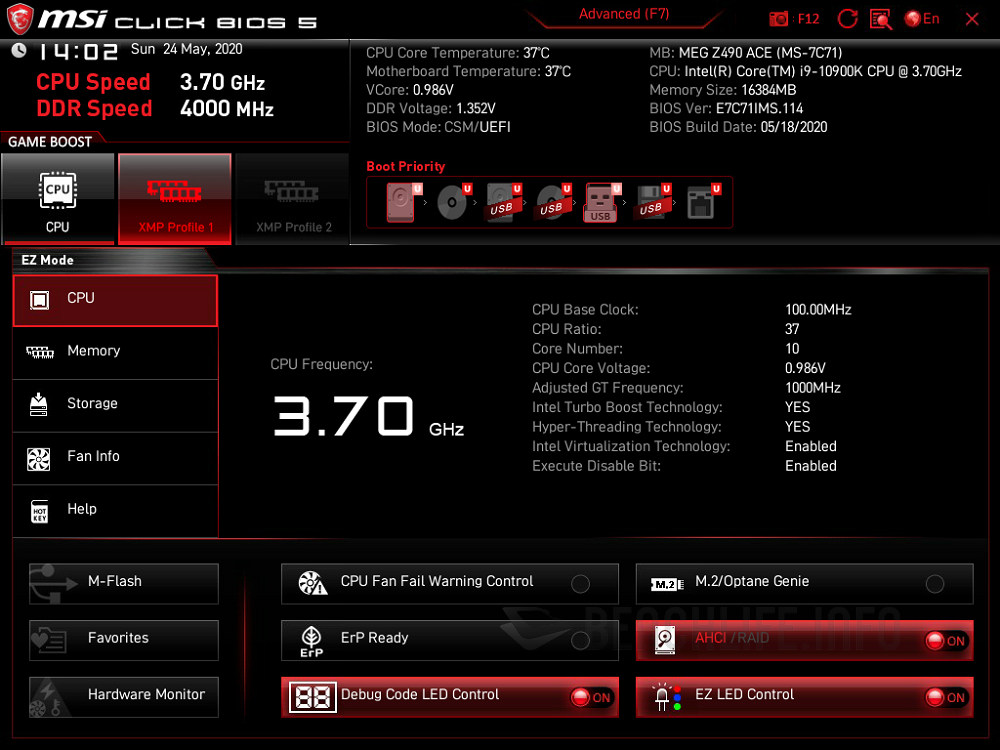

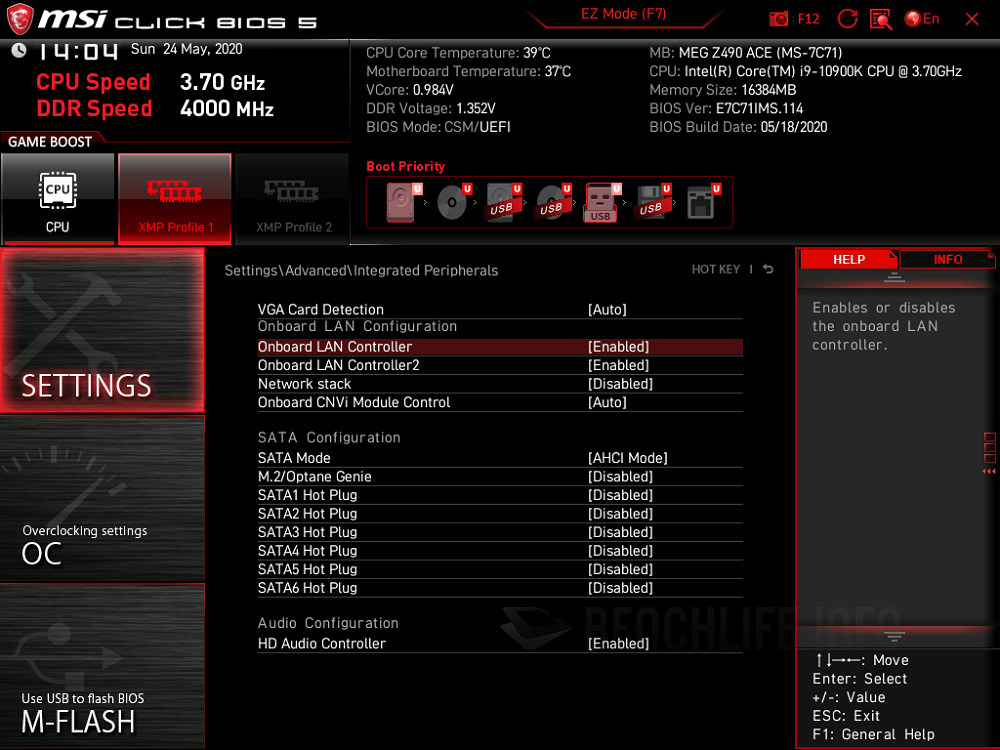

在 UEFI BIOS 簡易介面內,除錯燈號連同 EZ LED 都可以選擇關閉,進到進階完整介面「Settings」>「Advanced」>「ACPI Settings」底下,可以設定除錯燈號附帶顯示處理器、MOS、PCH、System 其中一項溫度。另外在「Settings」>「Advanced」>「Integrated Peripherals」底下的乙太網路開、關選項,可看到 2 組並沒有顯著區隔,如果能有 2.5Gbps、1Gbps 之類註記資訊會更好。

MSI MEG Z490 Ace - BIOS (2)
MSI MEG Z490 Ace - BIOS (4)
MSI MEG Z490 Ace - BIOS (1)
MSI MEG Z490 Ace - BIOS (3)
MSI MEG Z490 Ace - BIOS (2) MSI MEG Z490 Ace - BIOS (4) MSI MEG Z490 Ace - BIOS (1) MSI MEG Z490 Ace - BIOS (3)

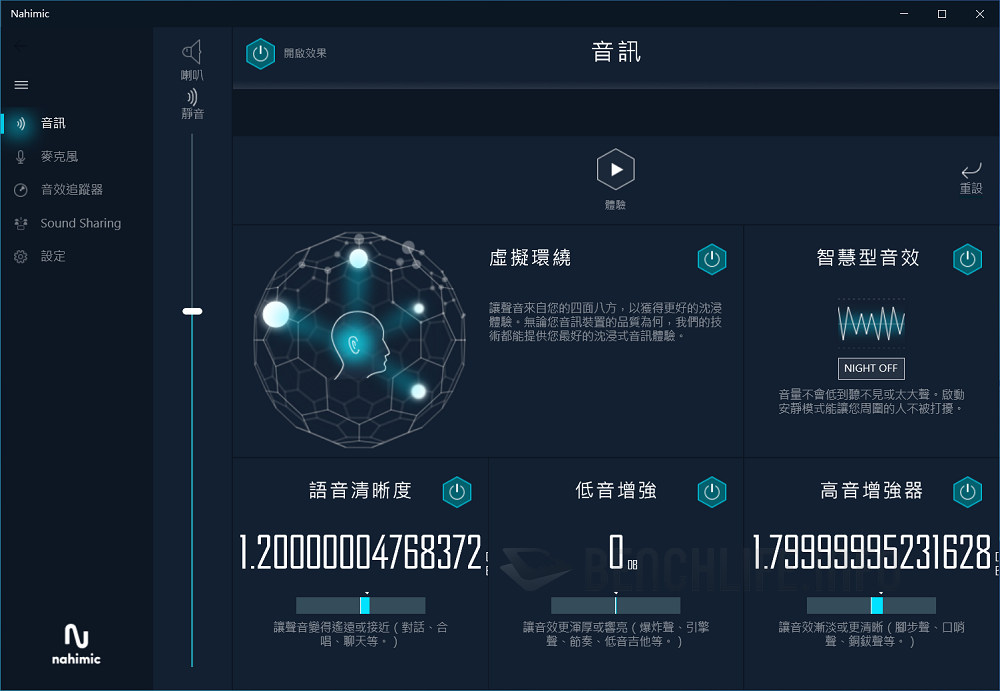

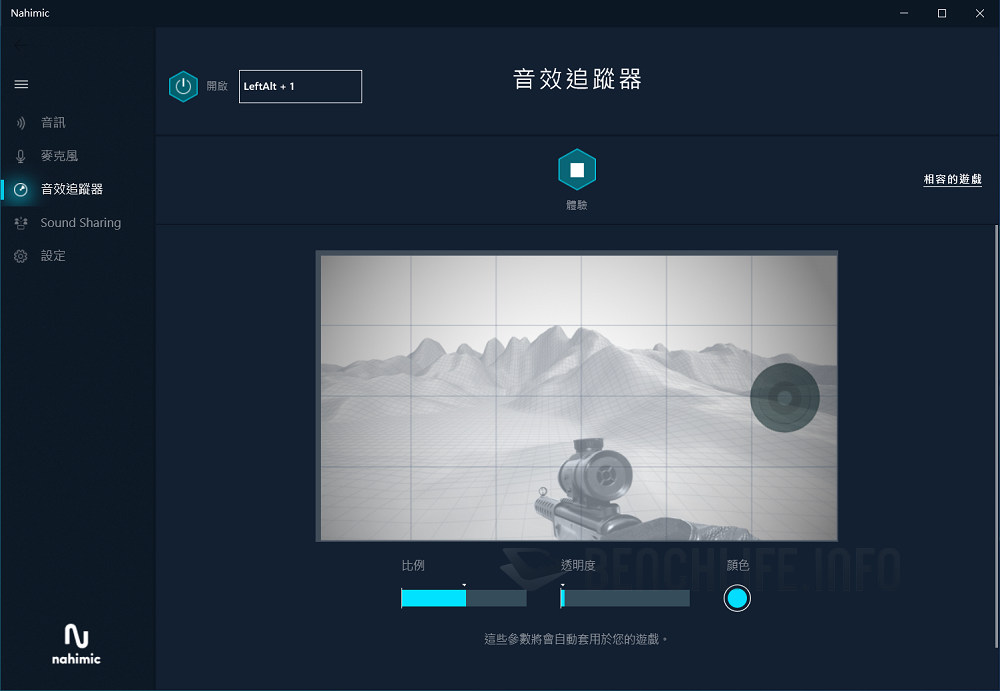

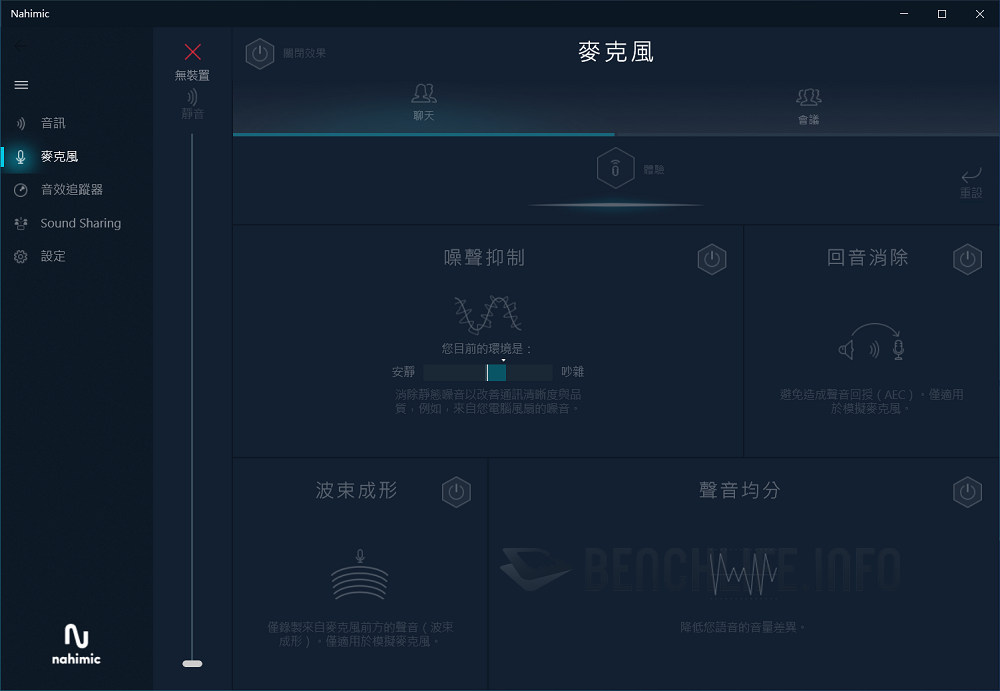

附加軟體主軸亦為 Dragon Center,MEG Z490 Ace 另外還提供 Nahimic 音效軟體套件下載,可以提升音樂聆聽、玩遊戲等應用的體驗。音訊能為類比輸出音效加入虛擬環繞、增強與清晰度等效果,麥克風則有噪音抑制、回音消除等功能,音效追蹤器則如其名,在相容遊戲內提供聲音來源方位視窗。

MSI MEG Z490 Ace - Software (3)
MSI MEG Z490 Ace - Software (1)
MSI MEG Z490 Ace - Software (2)
MSI MEG Z490 Ace - Software (3) MSI MEG Z490 Ace - Software (1) MSI MEG Z490 Ace - Software (2)

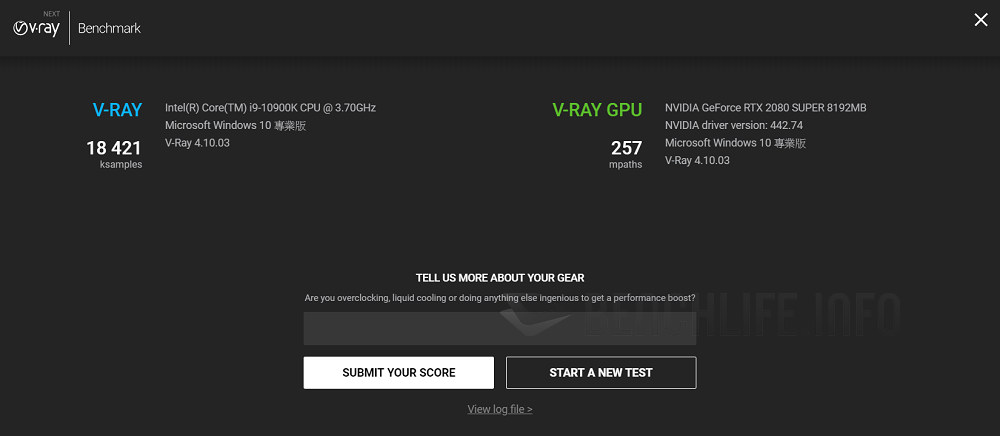

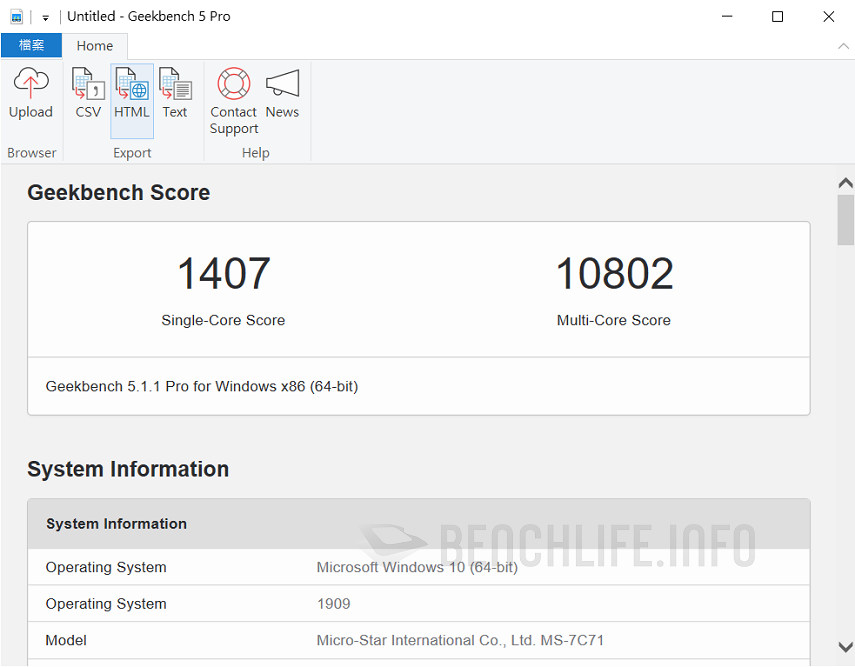

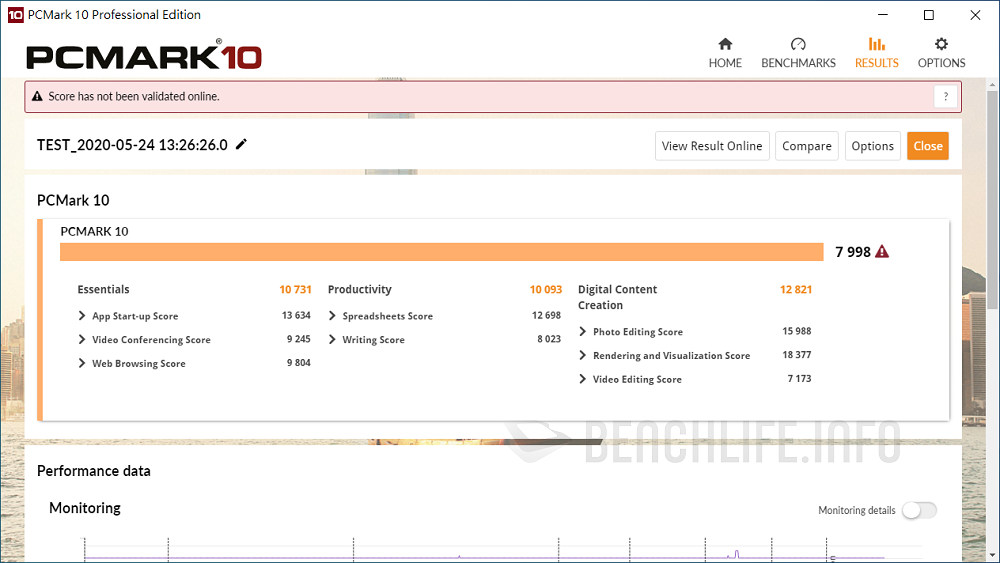

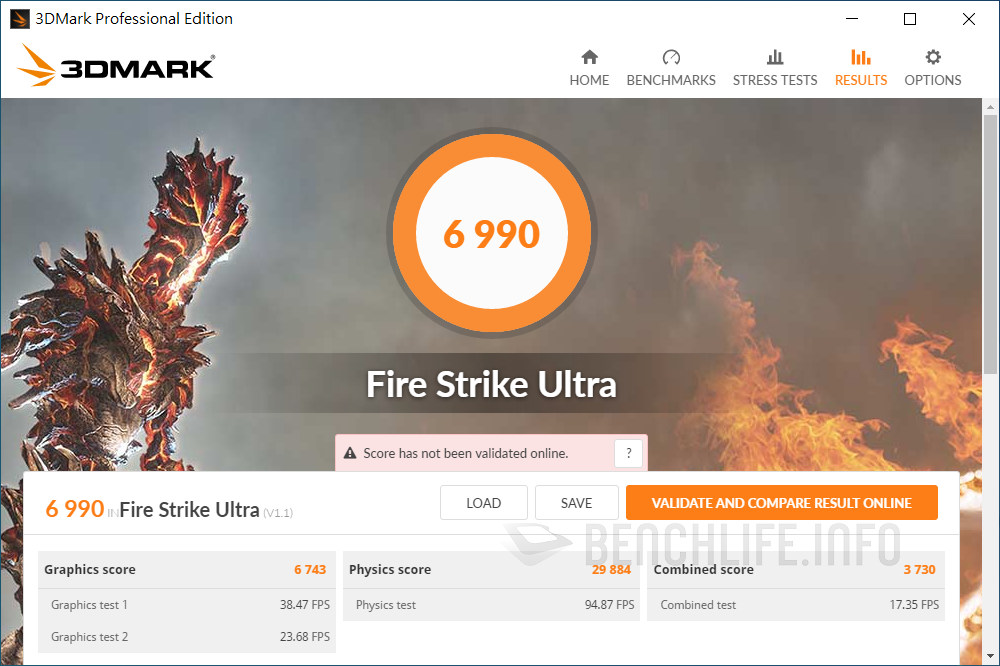

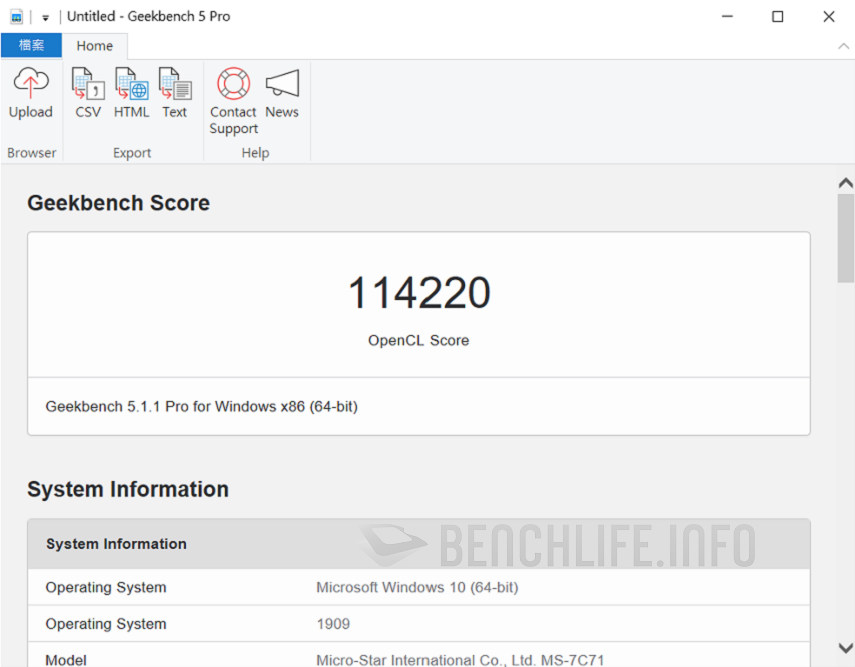

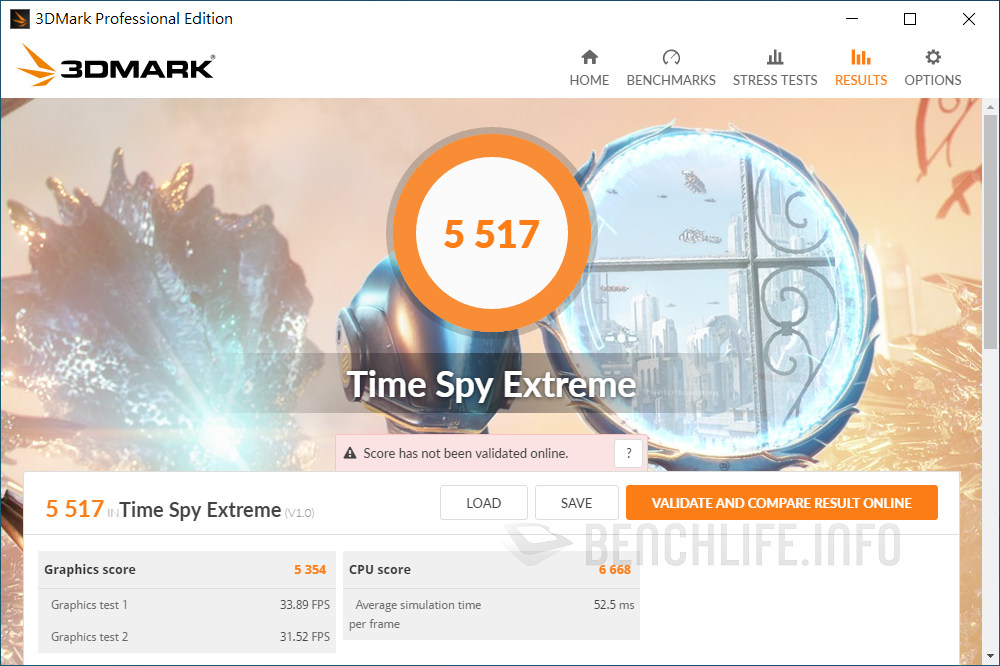

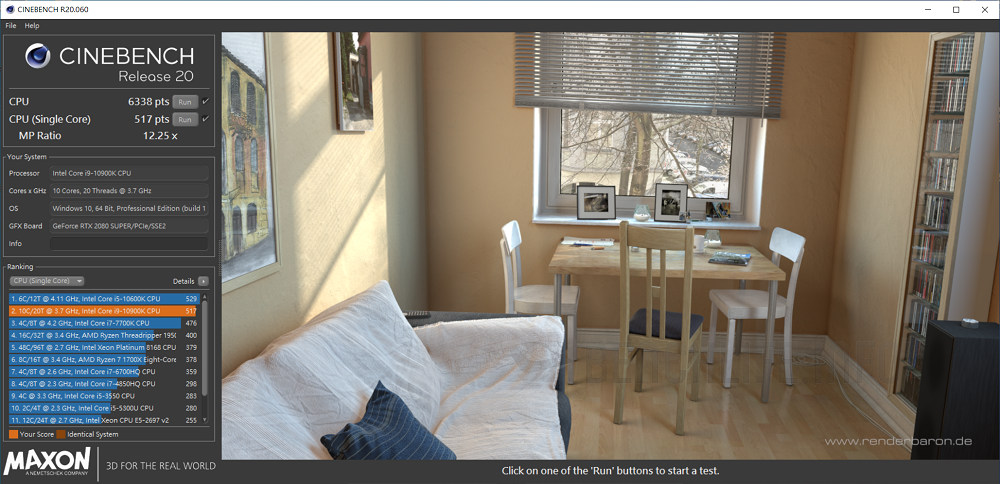

MEG Z490 Ace 性能實測體驗選擇搭配 Core i9-10900K,UEFI BIOS 大多維持出廠預設值,大抵上只介入做了 2 項調整。其「CPU Ratio Apply Mode」預設為 All Core 模式,在「CPU Ratio」項目手動填入 50x,使其達到全核 5.0GHz。另外是記憶體部分,啟用 XMP 載入模組所支援 DDR4-4000 組態,如此設置、進行測試體驗。

測試平台

  • 處理器:Intel Core i9-10900K
  • 記憶體:Crucial Ballistix Elite DDR4-4000 16GB(8GB x 2 Kit)
  • 顯示卡:ASUS Dual GeForce RTX 2080 Super EVO OC
  • 系統碟:Seagate BarraCuda 510 SSD 512GB
  • 作業系統:Microsoft Windows 10 Pro 64bit(1909)
MSI MEG Z490 Ace - Benchmark (4)
MSI MEG Z490 Ace - Benchmark (13)
MSI MEG Z490 Ace - Benchmark (11)

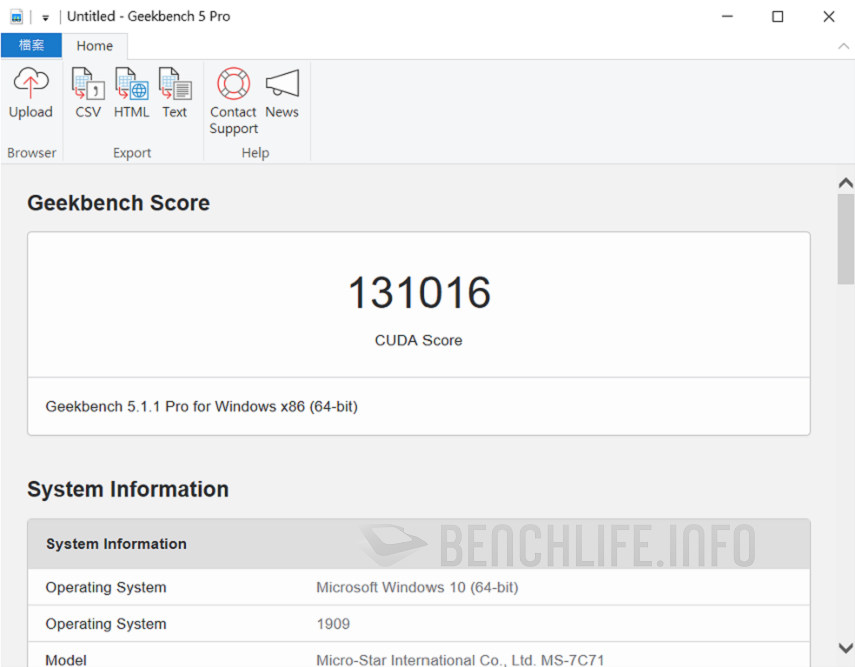

MSI MEG Z490 Ace - Benchmark (5)
MSI MEG Z490 Ace - Benchmark (6)

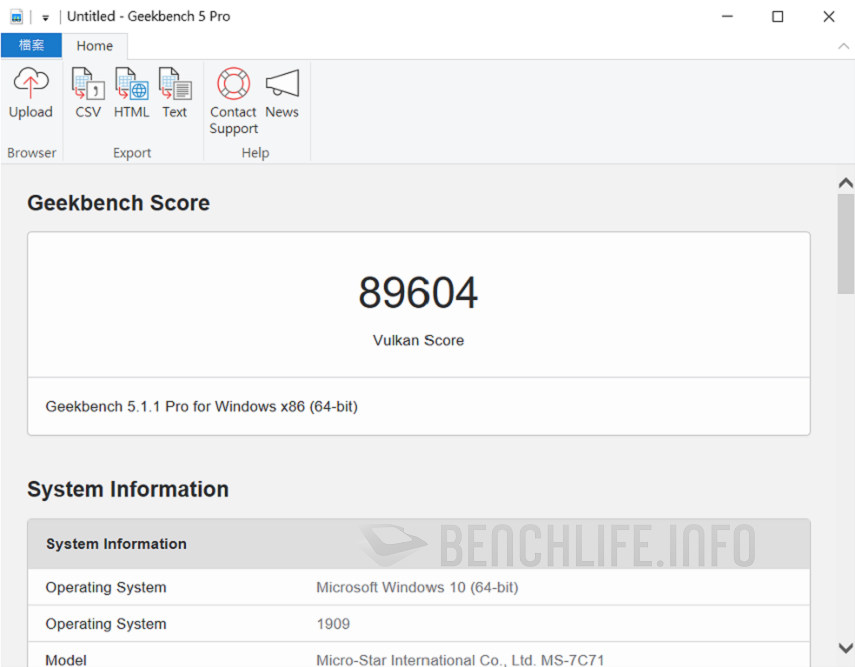

MSI MEG Z490 Ace - Benchmark (7)

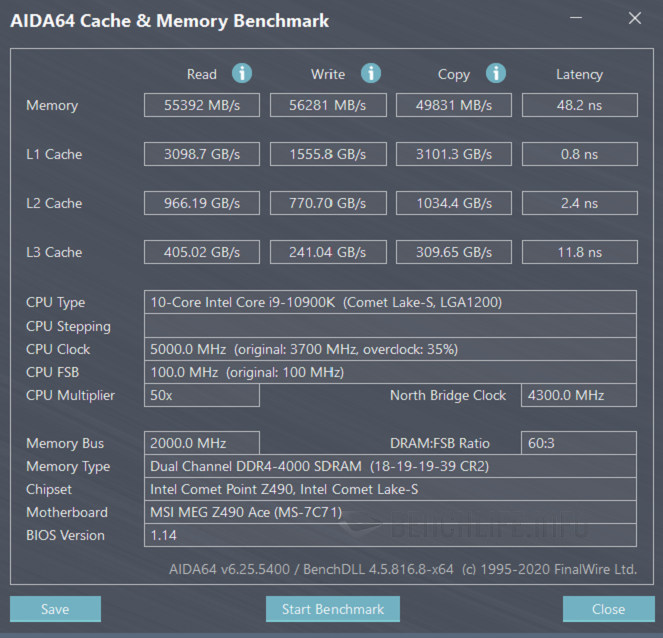

MSI MEG Z490 Ace - Benchmark (1)
MSI MEG Z490 Ace - Benchmark (9)

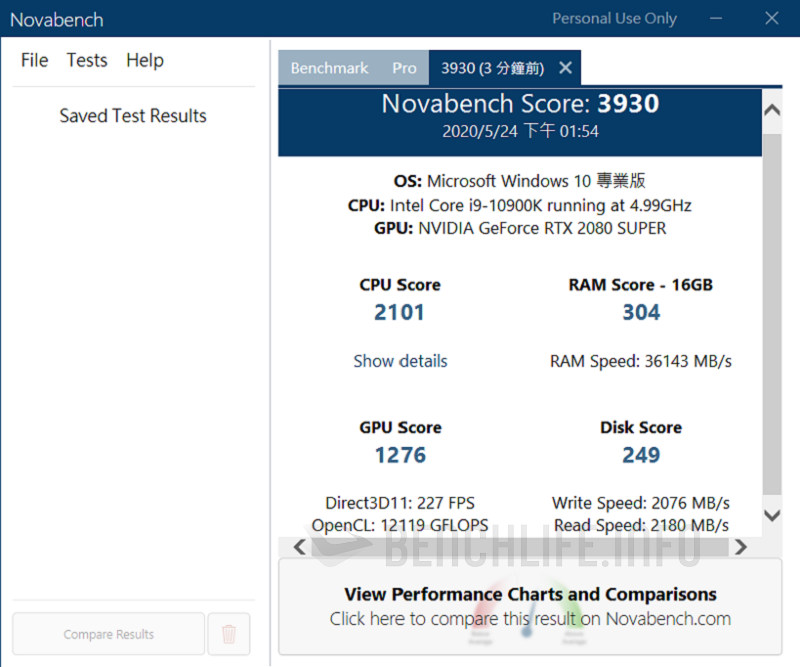

MSI MEG Z490 Ace - Benchmark (8)
MSI MEG Z490 Ace - Benchmark (15)
MSI MEG Z490 Ace - Benchmark (14)

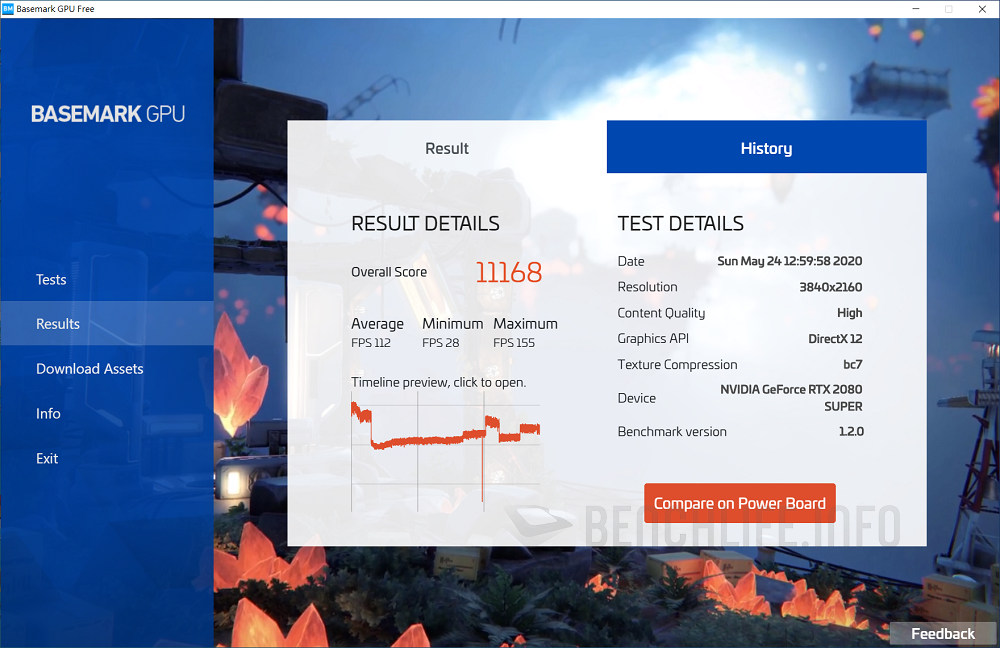

MSI MEG Z490 Ace - Benchmark (2)

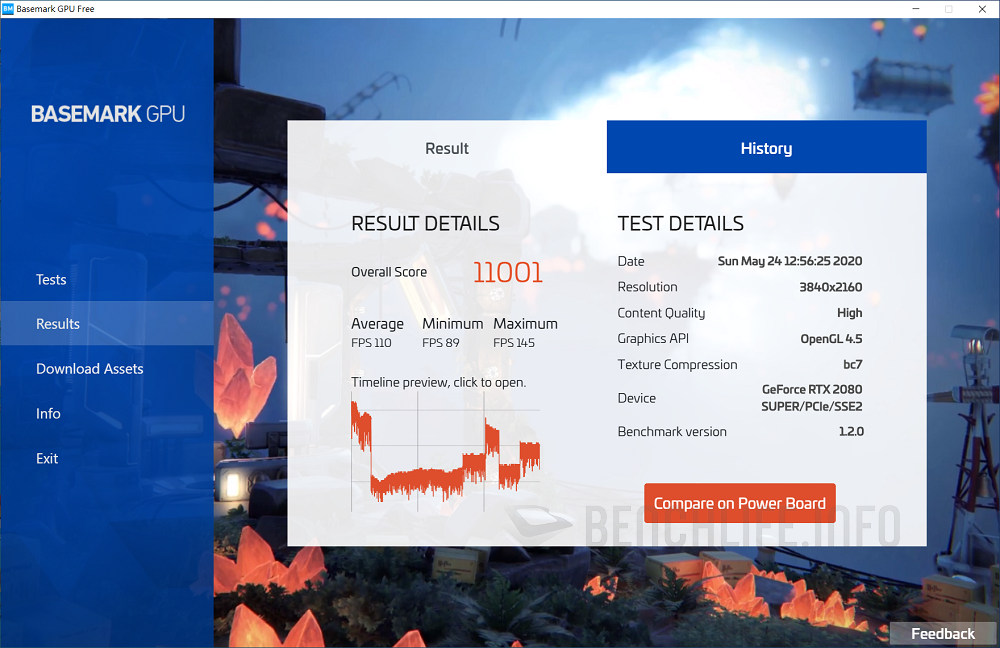

MSI MEG Z490 Ace - Benchmark (3)
MSI MEG Z490 Ace - Benchmark (12)
MSI MEG Z490 Ace - Benchmark (4) MSI MEG Z490 Ace - Benchmark (13) MSI MEG Z490 Ace - Benchmark (11) MSI MEG Z490 Ace - Benchmark (5) MSI MEG Z490 Ace - Benchmark (6) MSI MEG Z490 Ace - Benchmark (7) MSI MEG Z490 Ace - Benchmark (1) MSI MEG Z490 Ace - Benchmark (9) MSI MEG Z490 Ace - Benchmark (8) MSI MEG Z490 Ace - Benchmark (15) MSI MEG Z490 Ace - Benchmark (14) MSI MEG Z490 Ace - Benchmark (2) MSI MEG Z490 Ace - Benchmark (3) MSI MEG Z490 Ace - Benchmark (12)

MEG Z490 Ace 相較於自家萬元以內產品,關鍵差異在於處理器電源迴路,設計規模提升至 16 相。競品也大多是設下這樣的門檻,不過可未必像 MEG Z490 Ace,在 I/O 遮罩底下內藏散熱風扇。至於堆料方面,計有 3 組網路、配備 USB 3.2 Gen 2×2 介面、音效附加 DAC 等,甚至是除錯燈號還能顯示溫度。再加上 UEFI BIOS、附加軟體等使用體驗皆達到一定水準,在 11,990 元這參考市場價格區間,MEG Z490 Ace 是具有相當吸引力。
