中階定位但是配備 USB 3.2 Gen 2×2 介面,是為一大吸引力。

對於 Intel 新到來的 Z490 晶片組,MSI 當前已知產品大約是 10 款,MPG Z490 Gaming Carbon WIFI 屬於中堅主力之一。撰稿期間搜尋相關資訊,得知預購參考價格為 8,390 元,落在典型中階、主流定義範圍內。它採用 ATX 尺寸能應付各式擴充需求,特別堆砌元素是 USB 3.2 Gen 2×2 介面,其餘如無線網路、燈效、散熱配置等一應俱全。

MPG Z490 Gaming Carbon WIFI 如其名,在 I/O 遮罩、晶片組散熱片等處,使用碳纖維紋路來點綴。植基於 6 層印刷電路板,核心數位供電迴路設計為 12 + 1(SA)+1(GT)相,官方稱作 Duet Rail 電源系統。電源輸入端是採 8 + 4pin 配置,另外強調散熱片除了加大尺寸,還搭配使用 7W/mk 導熱膠。這代記憶體迴路設計,特別強調低延遲等效益,超頻時脈可達 DDR4-4800+。

零零總總的內部插座、接頭裡,除了處理器和水冷風扇插座,4pin 系統風扇可裝配 6 組,數量多到讓人很難不注意。另外是預留自家 Thunderbolt 3 擴充卡,安裝所必要的訊號控制插座,可視需求購買來擴充。除了 I/O 等處內建 Mystic Light RGB LED 燈效,還有 1 組 RGB LED(4pin)、2 組 Rainbow LED(3pin)、1 組  Corsair LED(3pin)接頭,甚至是 LED 開、關切換器。

I/O 背板同時兼具預裝上蓋與遮罩,堆料亮點莫過於 USB 3.2 Gen 2×2 介面(20Gbps),由 ASMeida 型號 ASM3241 控制器供應。2.5Gbps 乙太網路有點意思,官方選擇 Realtek 型號 RTL8125B 控制器,而非 Intel 方案。其餘重點配置,內含 Intel Wi-Fi 6 AX201 無線網路模組,Audio Boost 4 音效仍植基於 Realtek 型號 ALC1220 編解碼器,搭配 Ti 型號 OP1652 運算放大器等構成。

磁碟介面採取通俗配置,即 6 組 SATA 6Gb/s、2 組 M.2,後者皆搭配 M.2 Shield Frozr 設計,散熱片有相當厚度而且預先黏貼導熱膠。M.2 插槽皆可支援至 PCIe 3.0 x4 NVMe 與 SATA 6Gb/s 介面固態硬碟,其中 M.2_1 相容 M.2 Type 22110 長度模組,得留意安裝 SATA 介面模組將會關閉 SATA2,而 M.2_2 無論使用 PCIe 或 SATA 模組都是和 SATA5 / 6 互斥。

由於除了 USB 3.2 Gen 2×2,整體上並沒有其他什麼特別堆料,因此 3 組 PCIe x16(第 3 組源自 PCH,通道配置最高為 x4)與 2 組 PCIe x1 插槽,各自獨立沒和其他資源存在衝突關係。其中主要那 2 組 PCIe x16 插槽,採用了 Steel Armor 鋼鐵裝甲料件設計,至於像是在第 3 組 PCIe x16、記憶體插槽等處則並未強化。

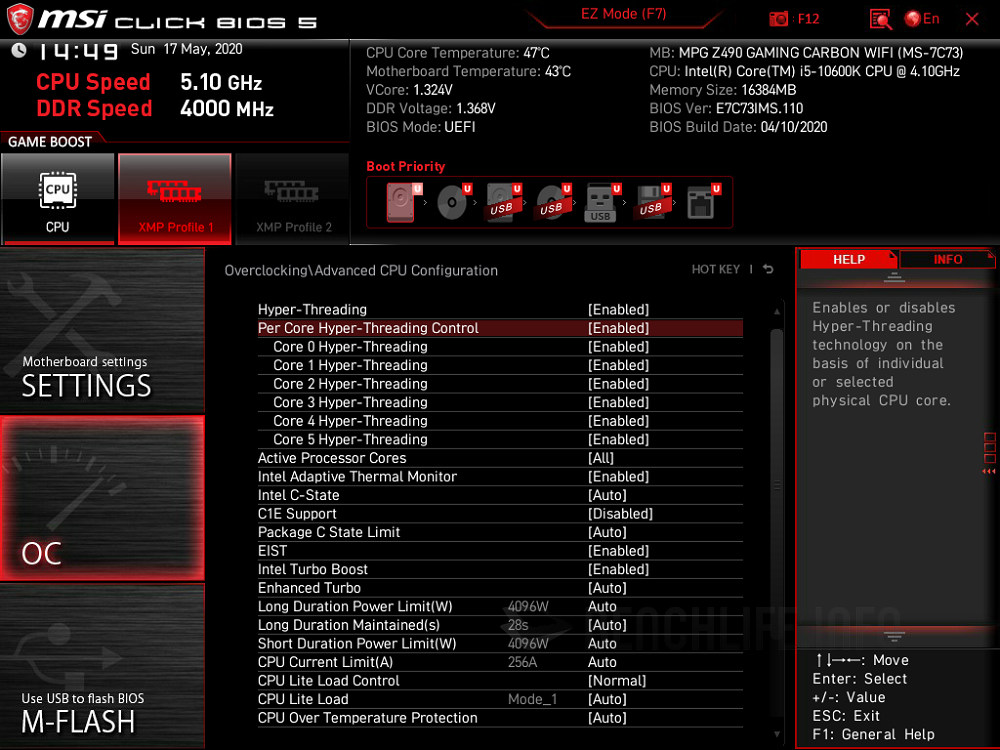

MPG Z490 Gaming Carbon WIFI 的 UEFI BIOS 維持電競龍設計配置風格,基本設置「Advanced」內除了近代產品提供的「Secure Erase+」,現在還有「NVMe SSD Self-Test」這個磁碟相關功能可用。而在「OC」類群裡,可以找到「CPU PEG / DMI Clock(MHz)」、「Per Core Hyper-Threading Control」等,第 10 代 Core S 系列處理器新增可調整項目,整體使用感依舊算適中、良好。

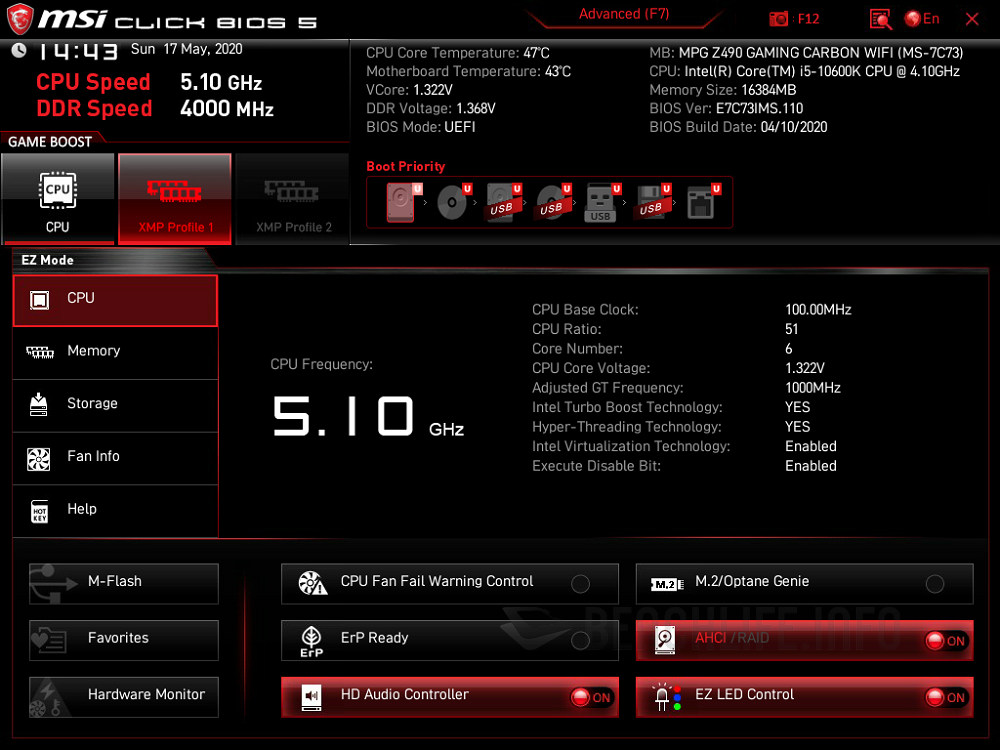

MSI MPG Z490 Gaming Carbon WIFI - BIOS (2)

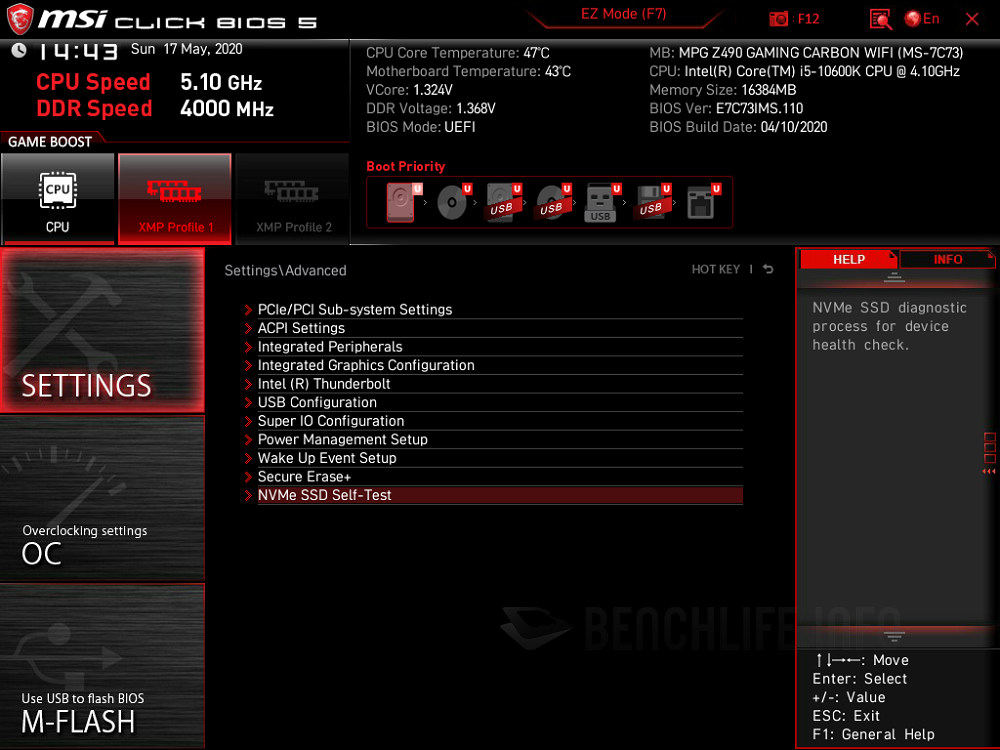

MSI MPG Z490 Gaming Carbon WIFI - BIOS (3)

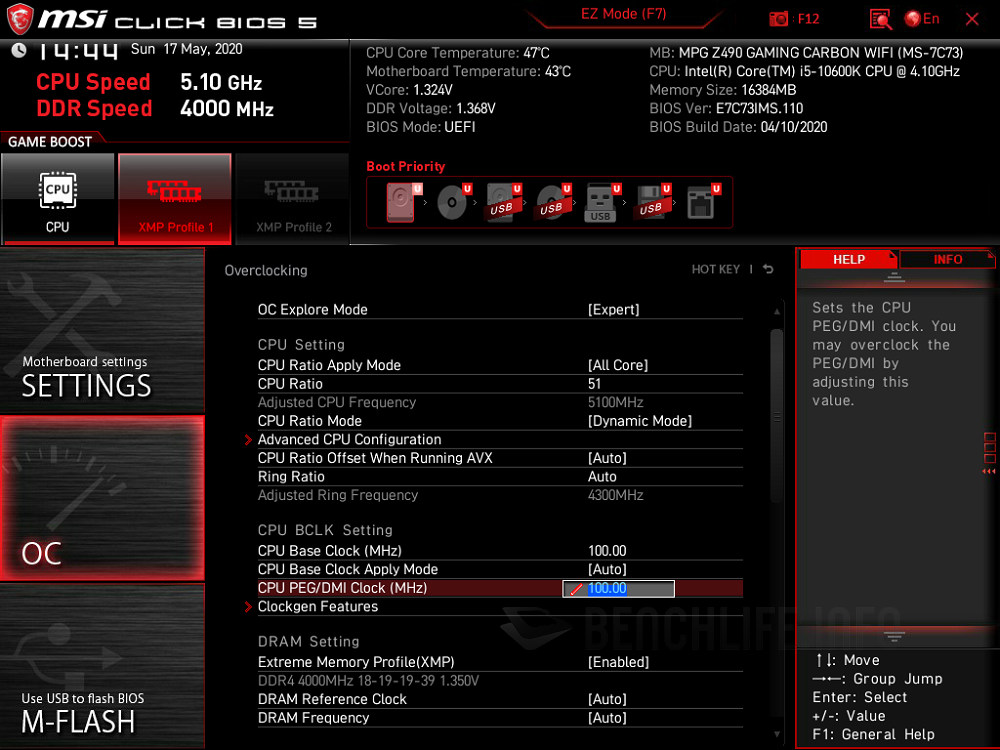

MSI MPG Z490 Gaming Carbon WIFI - BIOS (4)
MSI MPG Z490 Gaming Carbon WIFI - BIOS (1)
MSI MPG Z490 Gaming Carbon WIFI - BIOS (2) MSI MPG Z490 Gaming Carbon WIFI - BIOS (3) MSI MPG Z490 Gaming Carbon WIFI - BIOS (4) MSI MPG Z490 Gaming Carbon WIFI - BIOS (1)

MSI 附加軟體經過相當大的轉變,一改過去為數眾多卻四處零散這問題,簡化成 Dragon Center  已經有段時間。既有重點功能舉凡超頻設定、硬體監控、LAN Manager、Mystic Light 燈效,以及 Live Update、Speed UP(USB、儲存加速)、DPC Latency Tuner 等,盡數整合於 Dragon Center 單一軟體內,使用體驗提升顯著並具有相當實用性。

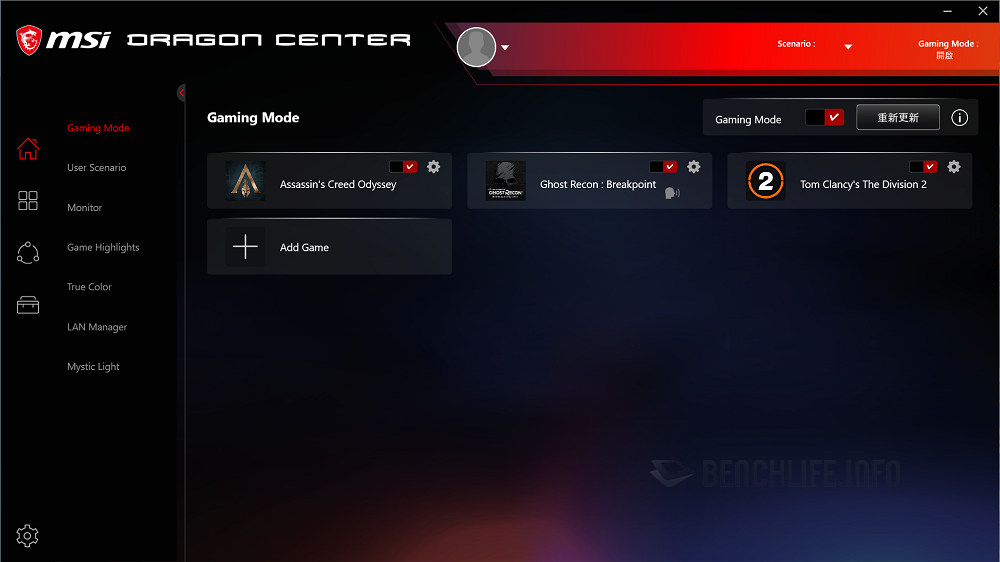

MSI MPG Z490 Gaming Carbon WIFI - Software (9)

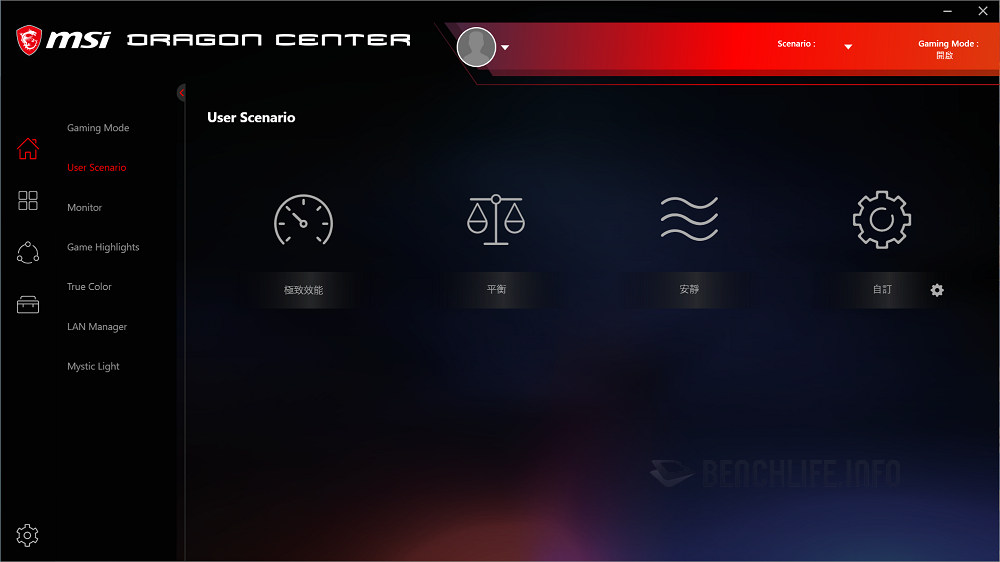

MSI MPG Z490 Gaming Carbon WIFI - Software (10)
MSI MPG Z490 Gaming Carbon WIFI - Software (11)

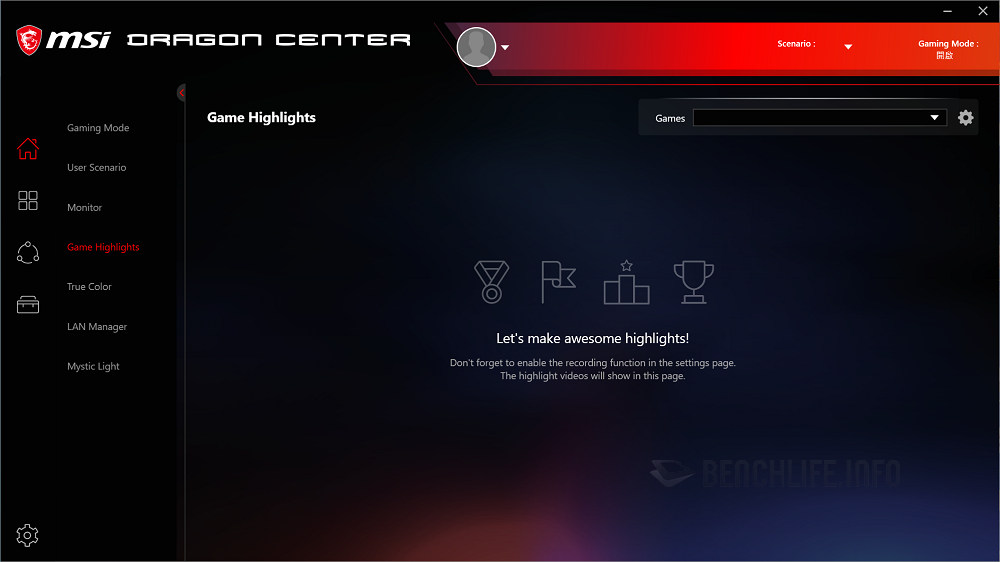

MSI MPG Z490 Gaming Carbon WIFI - Software (12)

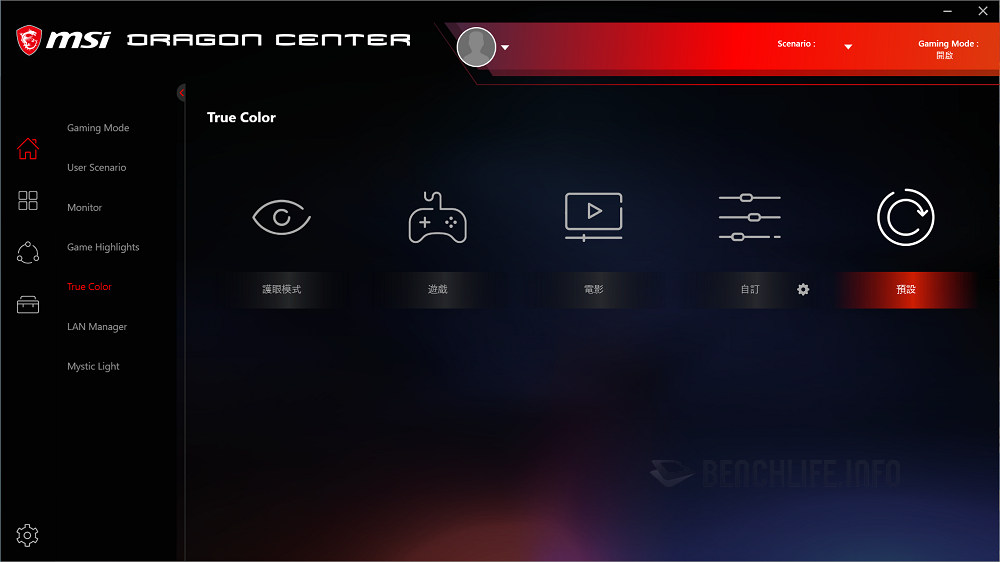

MSI MPG Z490 Gaming Carbon WIFI - Software (13)

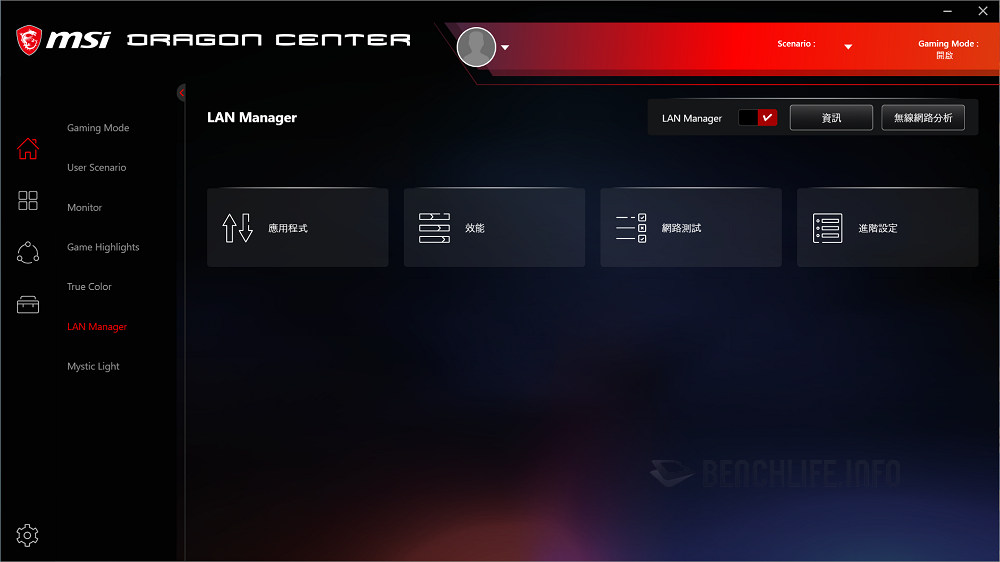

MSI MPG Z490 Gaming Carbon WIFI - Software (14)

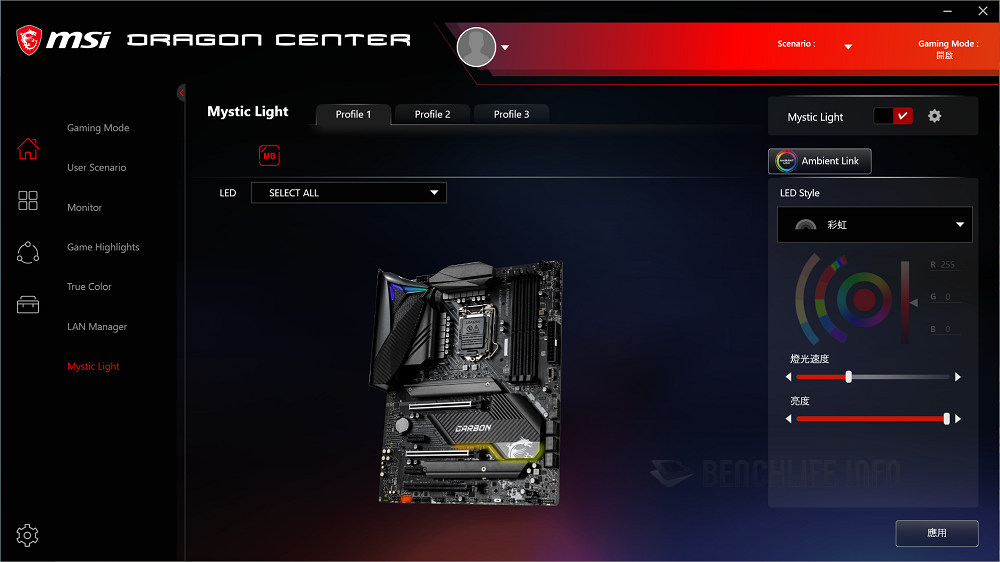

MSI MPG Z490 Gaming Carbon WIFI - Software (1)

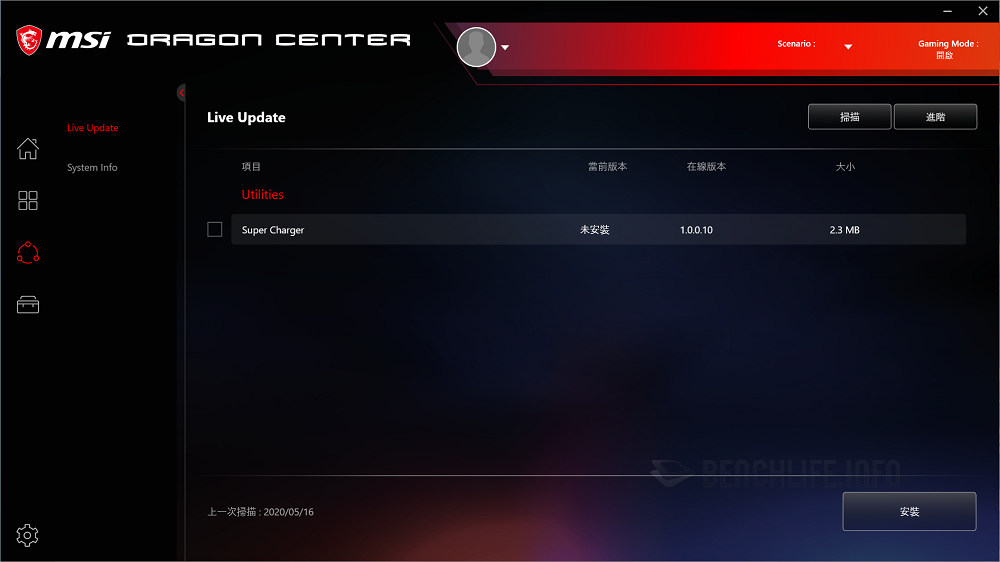

MSI MPG Z490 Gaming Carbon WIFI - Software (2)

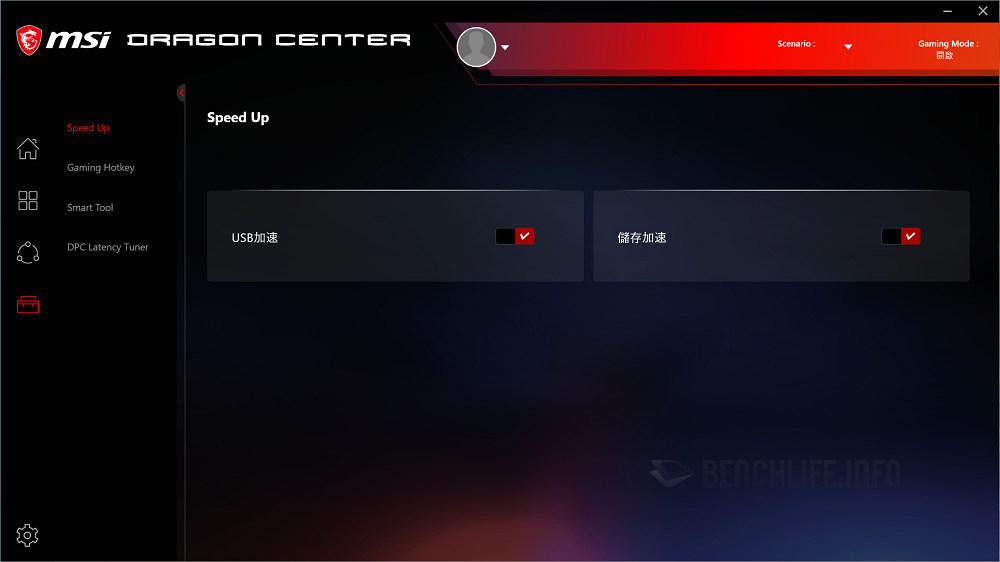

MSI MPG Z490 Gaming Carbon WIFI - Software (3)

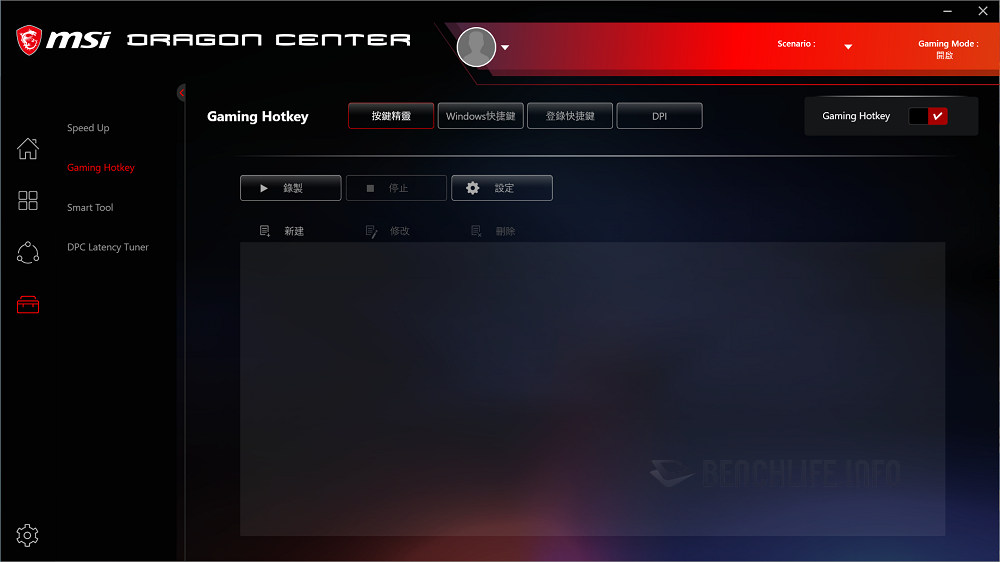

MSI MPG Z490 Gaming Carbon WIFI - Software (4)

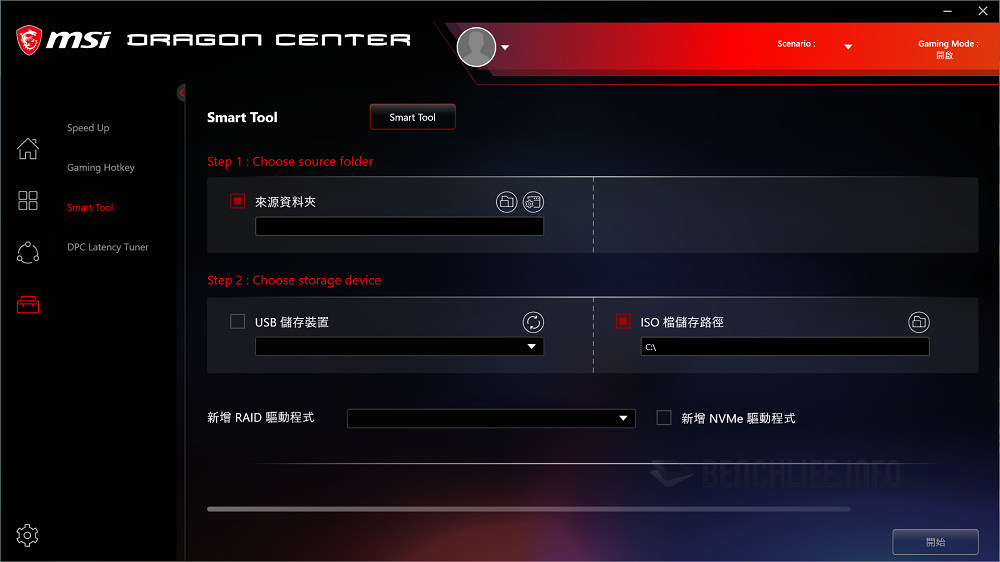

MSI MPG Z490 Gaming Carbon WIFI - Software (5)

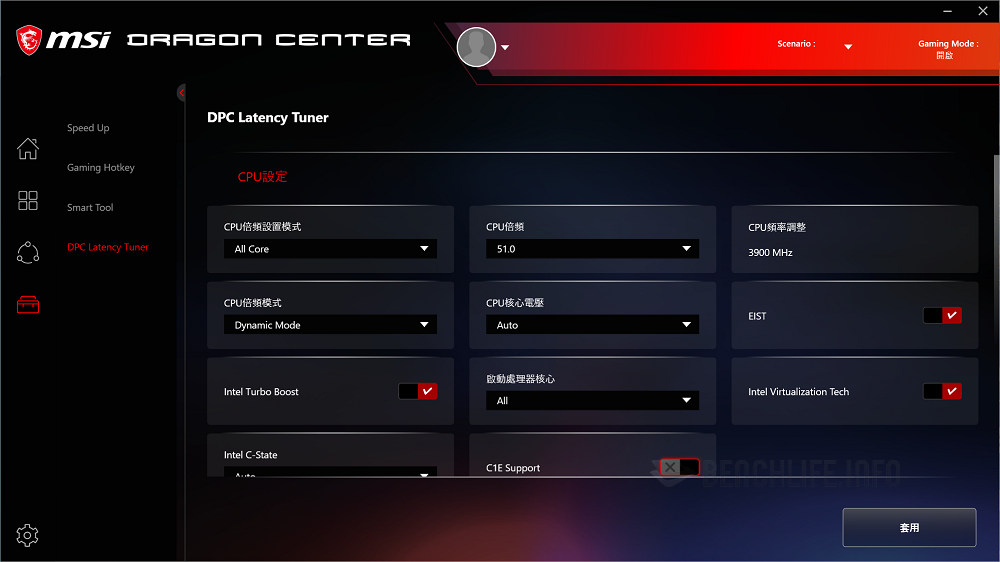

MSI MPG Z490 Gaming Carbon WIFI - Software (6)

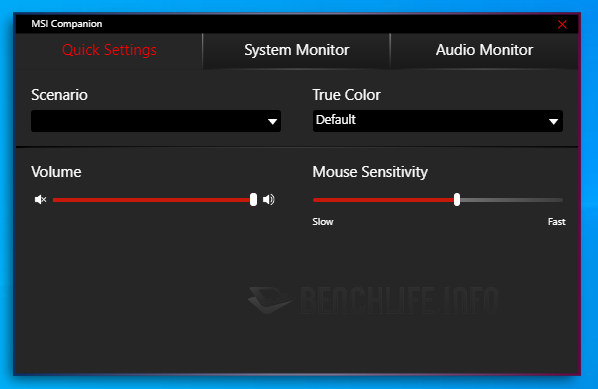

MSI MPG Z490 Gaming Carbon WIFI - Software (8)

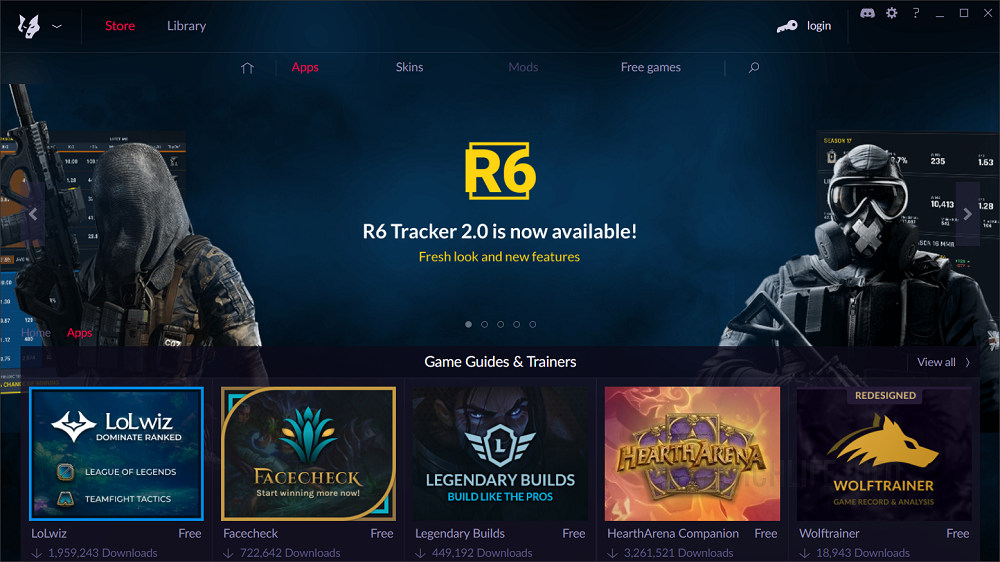

MSI MPG Z490 Gaming Carbon WIFI - Software (7)
MSI MPG Z490 Gaming Carbon WIFI - Software (9) MSI MPG Z490 Gaming Carbon WIFI - Software (10) MSI MPG Z490 Gaming Carbon WIFI - Software (11) MSI MPG Z490 Gaming Carbon WIFI - Software (12) MSI MPG Z490 Gaming Carbon WIFI - Software (13) MSI MPG Z490 Gaming Carbon WIFI - Software (14) MSI MPG Z490 Gaming Carbon WIFI - Software (1) MSI MPG Z490 Gaming Carbon WIFI - Software (2) MSI MPG Z490 Gaming Carbon WIFI - Software (3) MSI MPG Z490 Gaming Carbon WIFI - Software (4) MSI MPG Z490 Gaming Carbon WIFI - Software (5) MSI MPG Z490 Gaming Carbon WIFI - Software (6) MSI MPG Z490 Gaming Carbon WIFI - Software (8) MSI MPG Z490 Gaming Carbon WIFI - Software (7)

性能實測體驗選擇搭配 Core i5-10600K,平台環境配置與 Comet Lake-S 基礎性能評測篇一致,借助 360mm 等級的一體式水冷散熱器,超頻至 Sync All Cores 5.1GHz 組態來進行。在超頻嘗試階段曾用過全核 5.2GHz 之類時脈,雖說耗電量差異不算大、溫度尚在可壓制範圍內,但是偶爾會導致 Windows 10 系統當機,所以最終作罷。

測試平台

  • 處理器:Intel Core i5-10600K
  • 記憶體:Crucial Ballistix Elite DDR4-4000 16GB(8GB x 2 Kit)
  • 顯示卡:ASUS Dual GeForce RTX 2080 Super EVO OC
  • 系統碟:Seagate BarraCuda 510 SSD 512GB
  • 散熱器:ASUS ROG Strix LC 360 RGB White Edition
  • 作業系統:Microsoft Windows 10 Pro 64bit(1909)

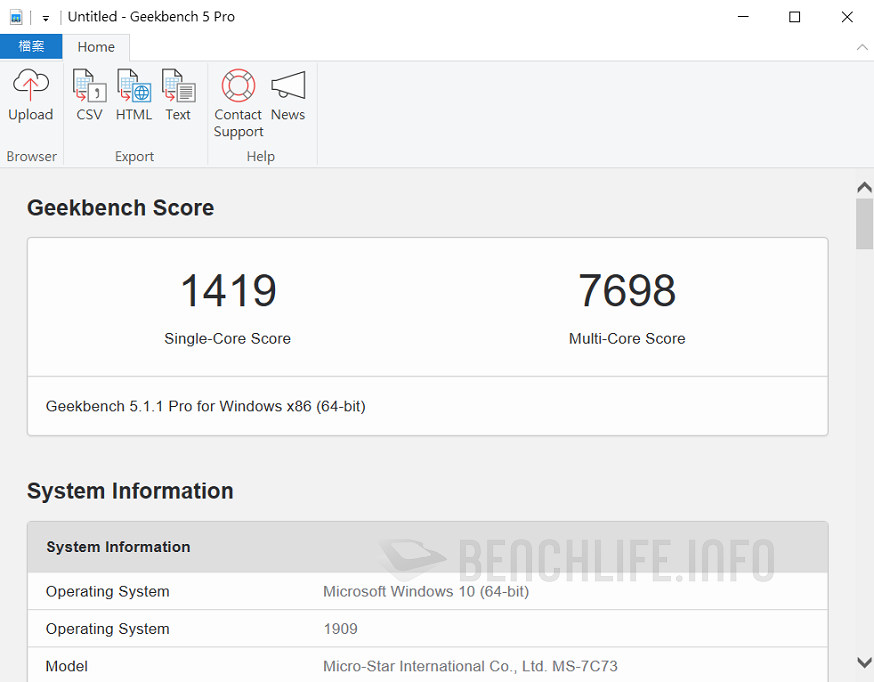

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (3)

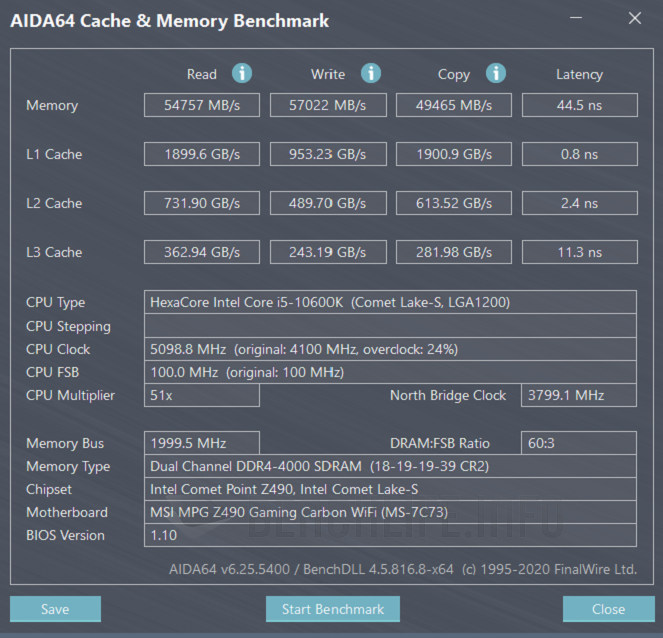

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (13)

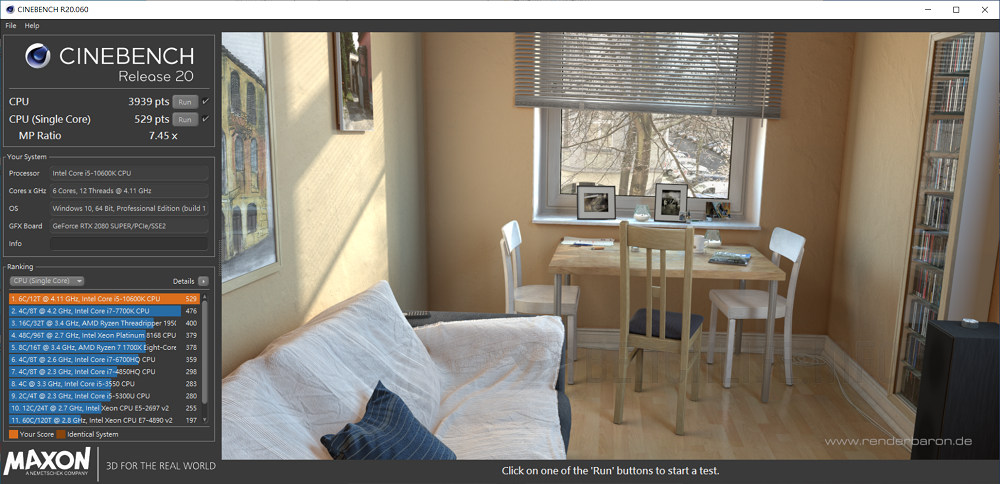

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (2)

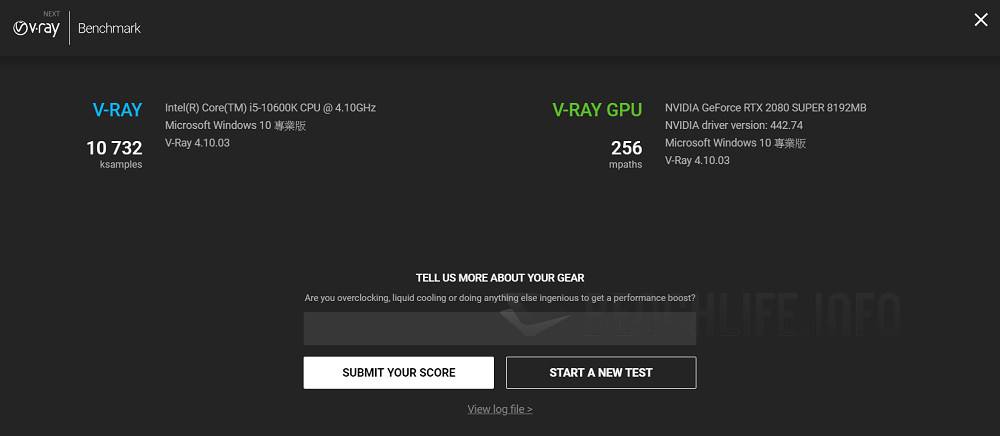

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (9)
MSI MPG Z490 Gaming Carbon WIFI - Benchmark (4)

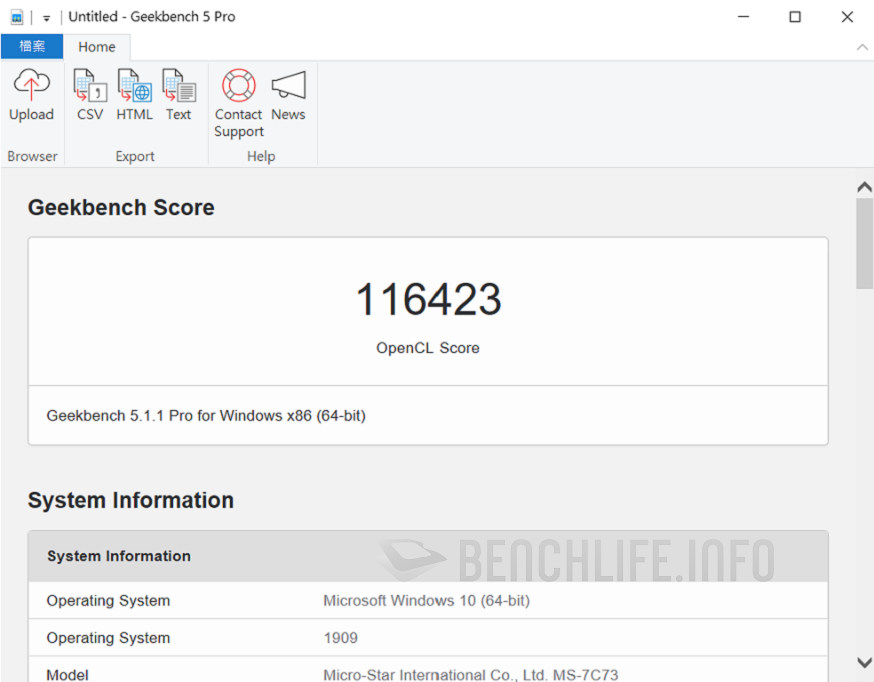

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (5)

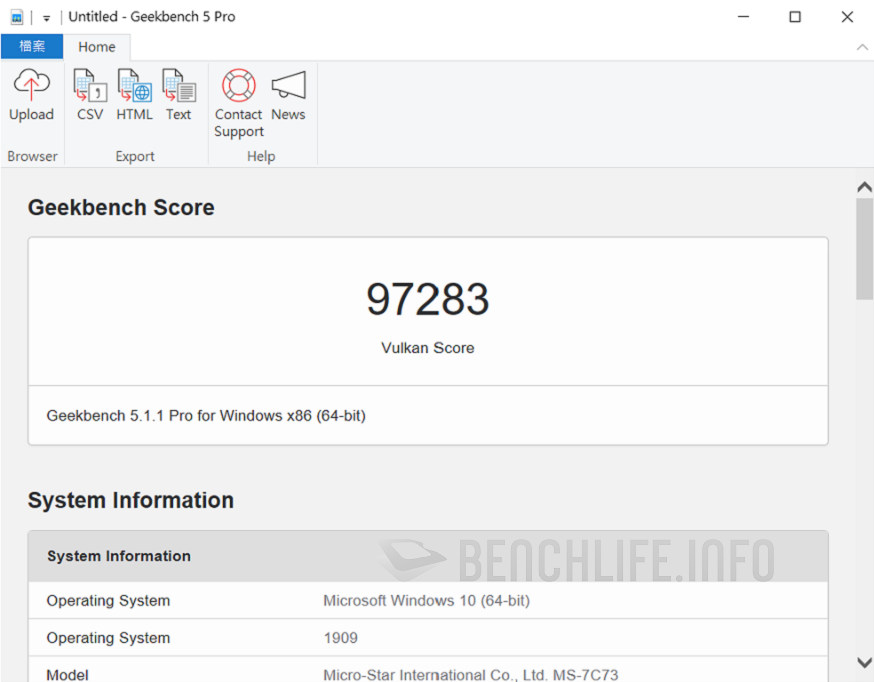

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (6)

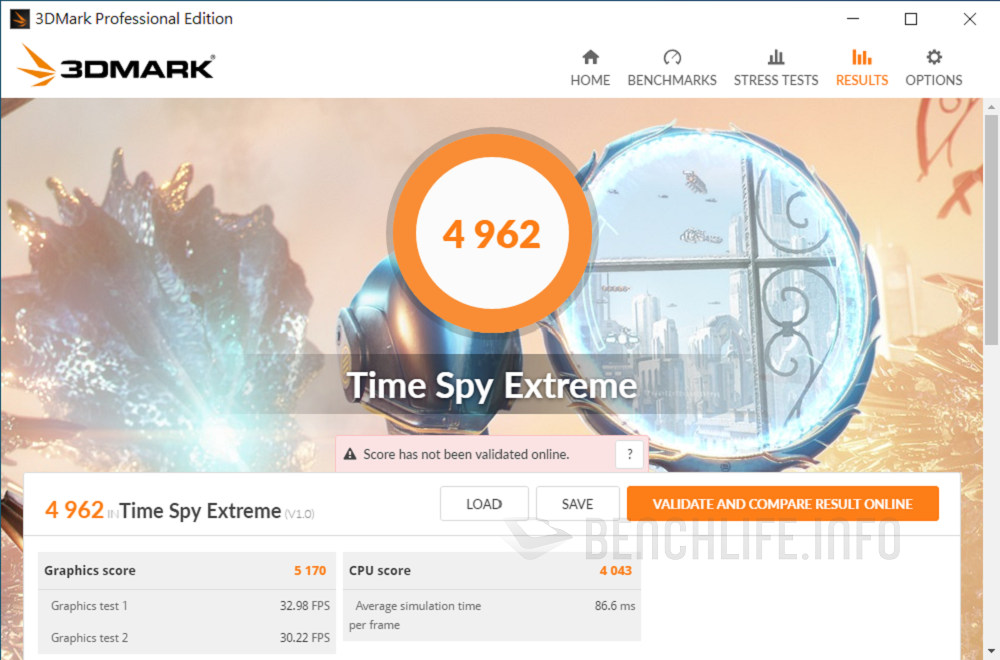

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (12)

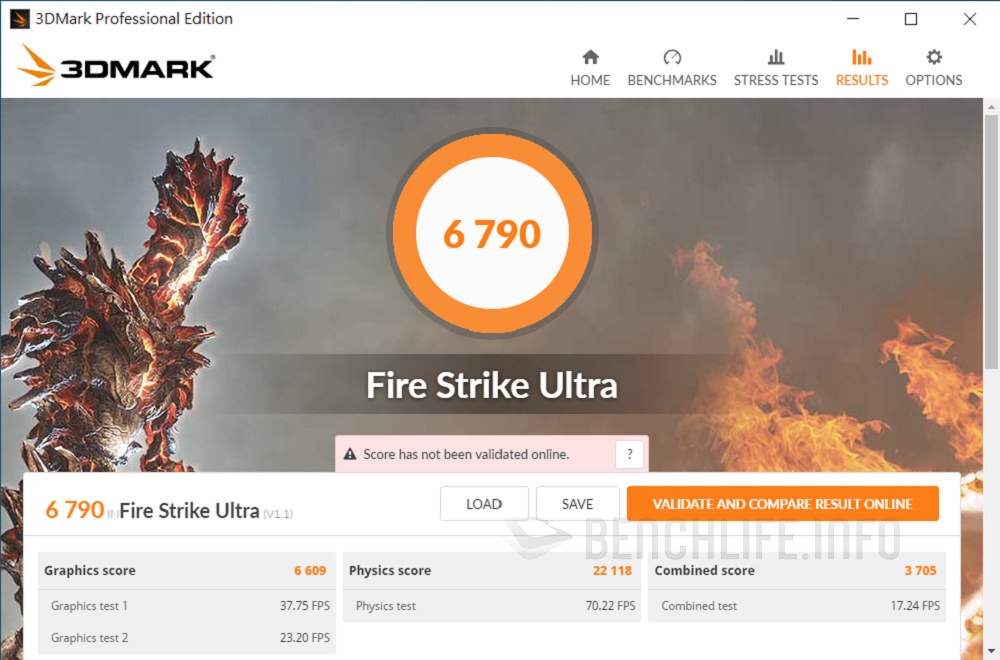

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (11)

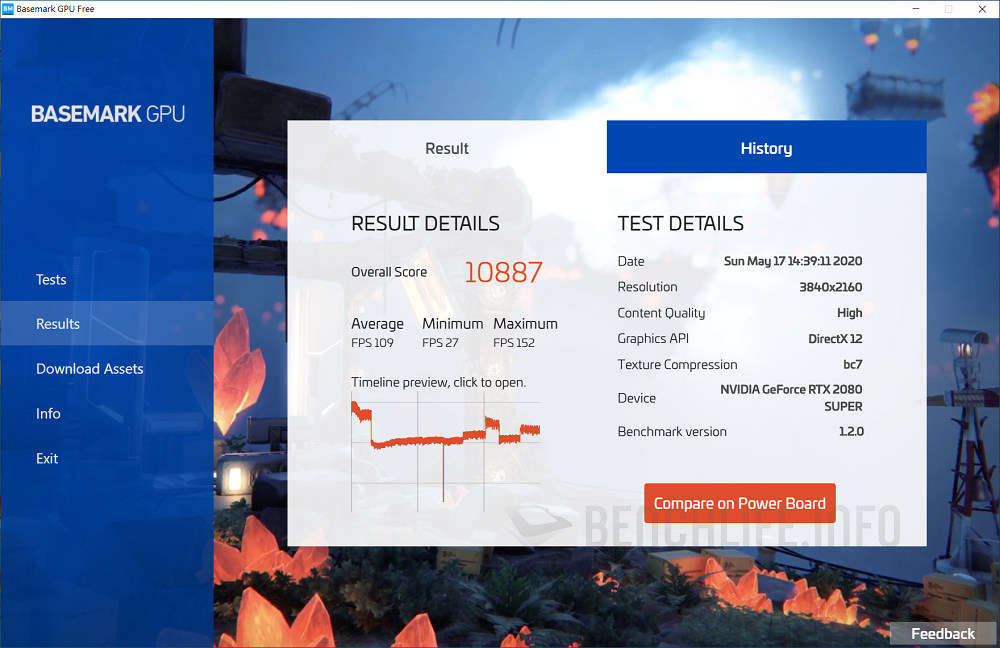

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (14)

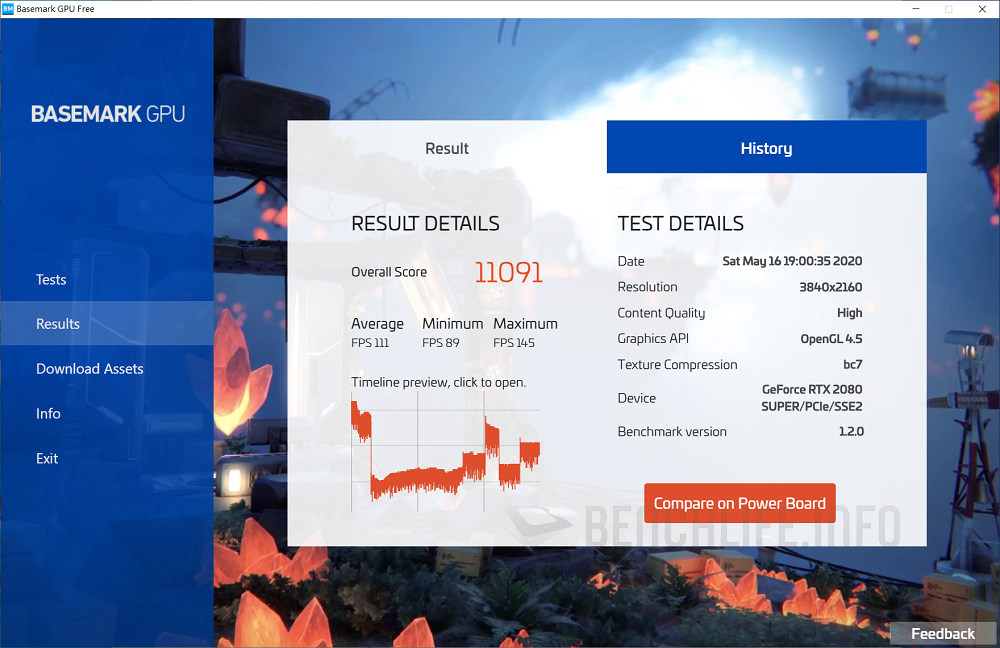

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (15)

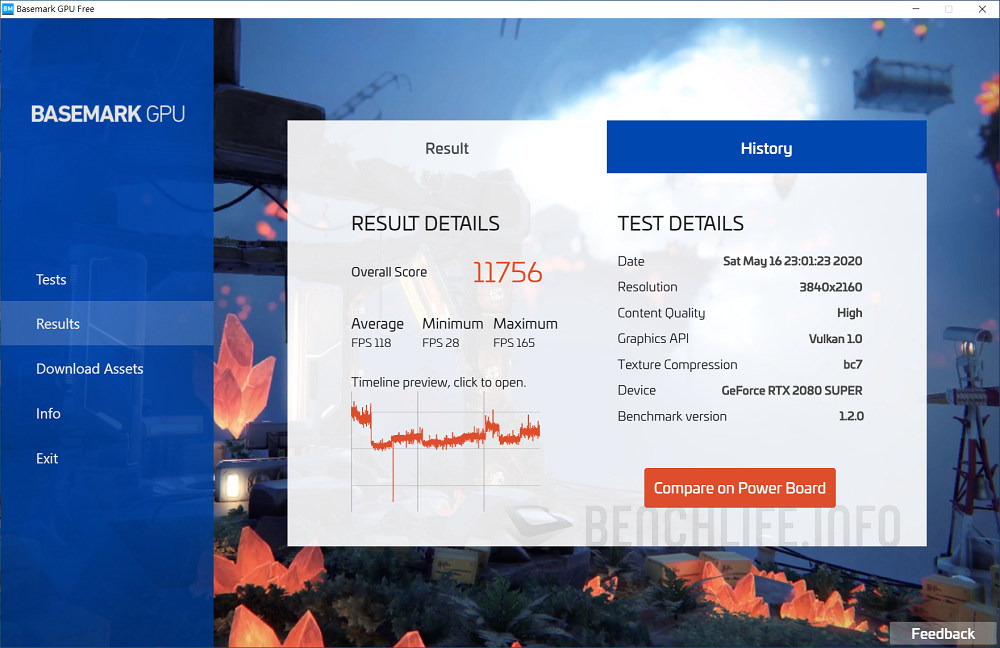

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (1)

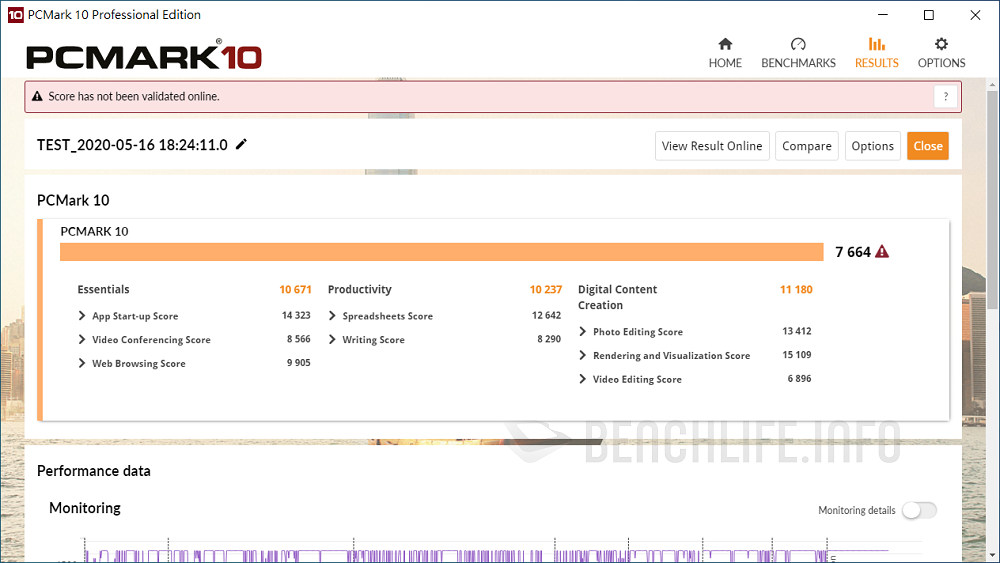

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (8)

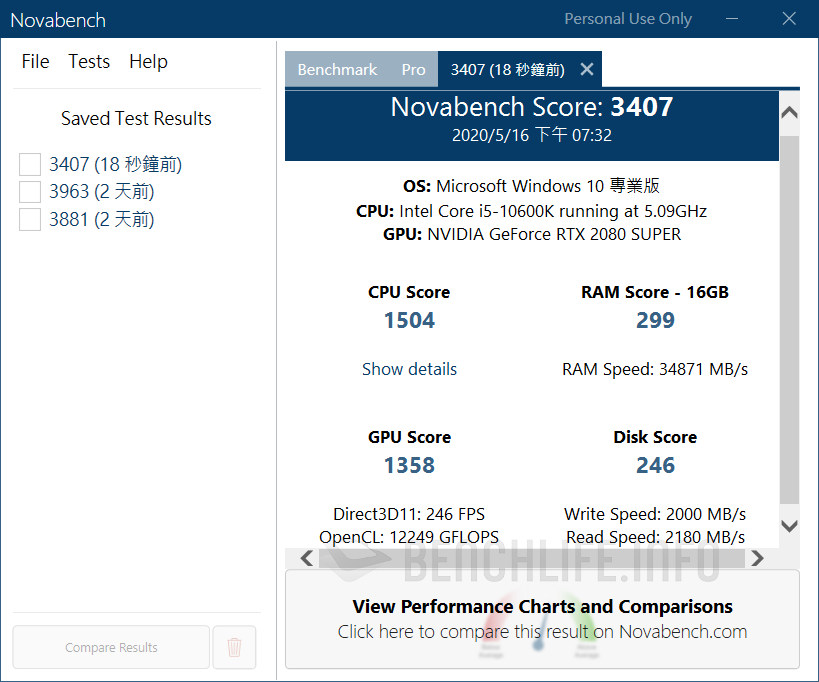

MSI MPG Z490 Gaming Carbon WIFI - Benchmark (7)
MSI MPG Z490 Gaming Carbon WIFI - Benchmark (3) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (13) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (2) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (9) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (4) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (5) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (6) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (12) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (11) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (14) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (15) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (1) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (8) MSI MPG Z490 Gaming Carbon WIFI - Benchmark (7)

MSI 這代產品頗為有意思,2.5Gbps 乙太網路獨鍾 Realtek 解決方案,此外還將 USB 3.2 Gen 2×2 介面推往中階產品線。特別是後者,對手往往將之列為高階、旗艦產品專屬,著實讓 MPG Z490 Gaming Carbon WIFI 在其定位 / 目標市場,額外多了幾分吸引力。
