價格導向戰鬥板雖然沒有滿滿的堆料,但是 ASUS 透過 Intel non-K 超頻功能來創作話題。

Intel 所新推出第 10 代 Core S 系列處理器,最佳拍檔 400 系列晶片組,除了首發 Z490 也包含 H470、B460、H410 等幾款。Z490 主機板製品起始價格大約要 4,700 元,此刻開始登場的 H470、B460 定位相對較低,主機板價格將能往下壓到 4,000 元以內。

H470、B460、H410 都是從 Z490 刪減附加功能而來,除了 PCIe 通道與 USB 數量等 I/O 配置差異,也包含超頻彈性這類面向差異。H470 規格和 Z490 較為相近,難免有高不成、低不就的感覺,而 H410 又太過於陽春,B460 順勢成為戰鬥板的開案首選。

ASUS 所規劃 H470、B460、H410 製品,計有 ROG Strix、TUF Gaming、Prime 等 3 個系列,目前已知產品總數多達 14 款。在價格導向前提下,ROG Strix 系列未必有多大吸引力,因為和 H470 一樣難免讓人心想不如直上 Z490 製品,所以採用 B460 的 TUF Gaming、Prime  系列反而是搶占市場主力。

而 TUF Gaming 系列裡面,又以 TUF Gaming B460-Plus 和 TUF Gaming B460M-Plus 是為最佳板代表,拿掉兄弟板所內建 Wi-Fi 6 無線網路模組等元素,本質再簡單、純粹不過。以下取 TUF Gaming B460-Plus 作為代表,來看 ASUS 這代入門產品,保留了多少源自其他兄弟產品的 DNA。

雖然說是戰鬥板,TUF Gaming B460-Plus 樣貌並不至於充斥著廉價感,ASUS 運用 I/O 遮罩、印刷電路線條 / 配色來點綴。處理器供電迴路僅採 6 + 1 + 1 相設計,搭配強調耐用、可靠的被動元件構成,電源端則只規劃 1 組 8pin 插座,整體上對應非 K 系列處理器尚足敷使用。

記憶體部分得留意,儘管規格標示支援 XMP 超頻,礙於 B460 晶片組的規格限制,最高只能達到處理器原生支援時脈。使用 Core i9 可達 DDR4-2933,等其餘如 Core i5 等多為 DDR4-2666,高時脈規格記憶體模組通常無用,XMP 效益反而會是在於低延遲調校吧。

VRM 區域的散熱片相對簡化,並沒使用熱導管連結,亦僅強調採用高品質導熱膠條。另外在處理器等處總計配置 5 組溫度感測器,而處理器、AIO 水冷幫浦、系統風扇等 4pin 風扇插座共有 5 組,裝機時不難建構出基本必要的系統散熱。如果喜歡燈光,是有 2 組 Aura RGB 燈條插座可玩,只不過並未支援 5V 規格。

I/O 背板功能堆疊多是源自 B460 晶片組,總計有 6 組 USB 3.2 Gen 1 可用,內部擴充可再拉出 2 組 USB 3.2 Gen 1、4 組 USB 2.0。乙太網路是 Intel 常見 I219-V 方案,僅支援市場主流應用的 1Gbps 速率,音效則為 Realtek 型號 S1200A 編 / 解碼器,採取隔離線路、日系音響電容等基礎設計。

受惠於沒特別堆料,2 組 PCIe x16、3 組 PCIe x1 插槽,都是各自獨立自主。PCIEX16_1 插槽結合 SafeSlot Core+ 強化設計,通道來自處理器僅能配置為 x16 模式,也是基於 B460 晶片組限制。其餘插槽皆由 B460 晶片組負責,其中 PCIe x16 型式那組,預設配置 x4 數量通道。

2 組 M.2 插槽並未配備散熱片,M.2_1 支援長度至 Type 2280,兼容 PCIe 與 SATA 介面模組,當使用 SATA 模組會關閉 SATA6G_1 連接埠。M.2_2 支援長度達 Type 22110,僅限使用 PCIe 介面模組,這也是 Optane Memory 指定安裝位置。至於 SATA 6Gb/s 介面,維持 B460 晶片組標配 6 組,附加 RAID 0 / 1 / 5 / 10 機能。

UEFI BIOS 有趣的地方,是 ASUS 再度提出 Intel non-K 超頻,該功能稱為 ASUS Performance Enhancement(APE),僅限 H470 / B460、ROG Strix / TUF Gaming 系列支援。如下圖所示,表列主機板搭配最新版 BIOS,在「AI Tweaker」底下可以找到相對應的「ASUS Performance Enhancement」選項。

簡單來說,第 10 代非 K 版處理器的 TDP 最高為 65W,APE 藉由時脈提升與電源供應解鎖途徑,來實現 non-K 超頻的可能性。基於產品定位、等級差異因素,僅 ROG Strix B460-F 功率極限可以達到 210W,其餘都設置在 125W 倒也不算少。

至於 UEFI BIOS 設計配置與附加軟體,都源自高階兄弟產品,經過簡化、調整而來。實際可調整項目自然是比較少,不過它仍然有 ASUS Armoury Crate 功能,方便作業系統 / 驅動程式安裝、Aura Sync 相容裝置控制。而昔日的主要軟體 AI Suite 3 同理,畢竟核心調整相關項目是與 UEFI BIOS 連動,網路附加軟體則維持提供 ASUS Turbo LAN。

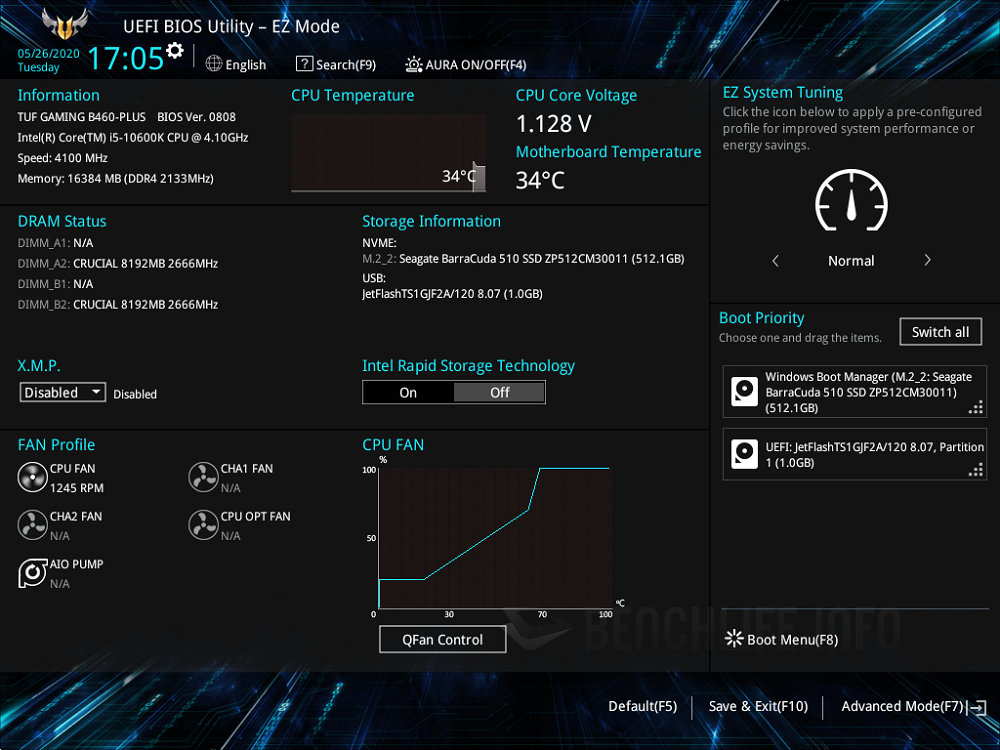

ASUS TUF Gaming B460-Plus - BIOS (2)
ASUS TUF Gaming B460-Plus - BIOS (3)
ASUS TUF Gaming B460-Plus - BIOS (4)
ASUS TUF Gaming B460-Plus - BIOS (1)

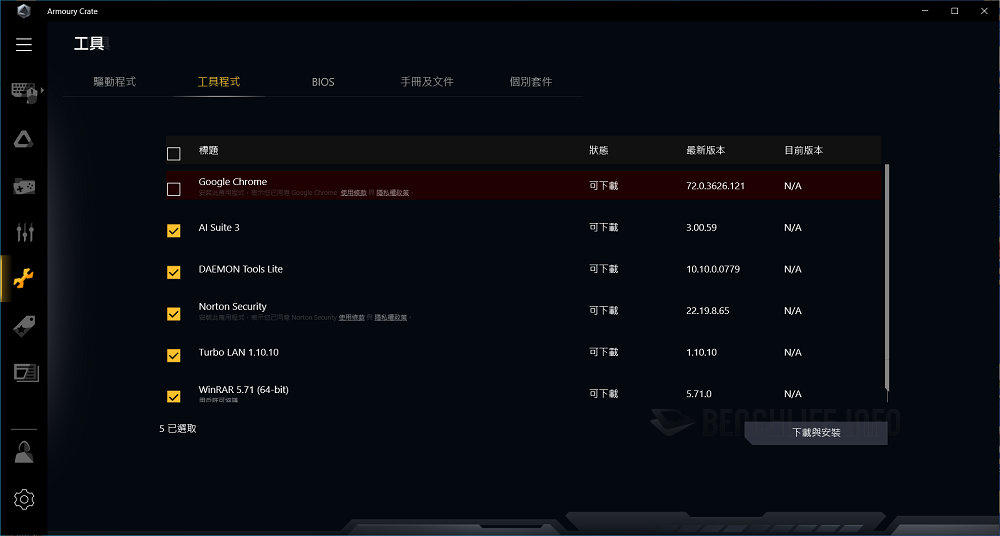

ASUS TUF Gaming B460-Plus - Software (2)
ASUS TUF Gaming B460-Plus - Software (4)

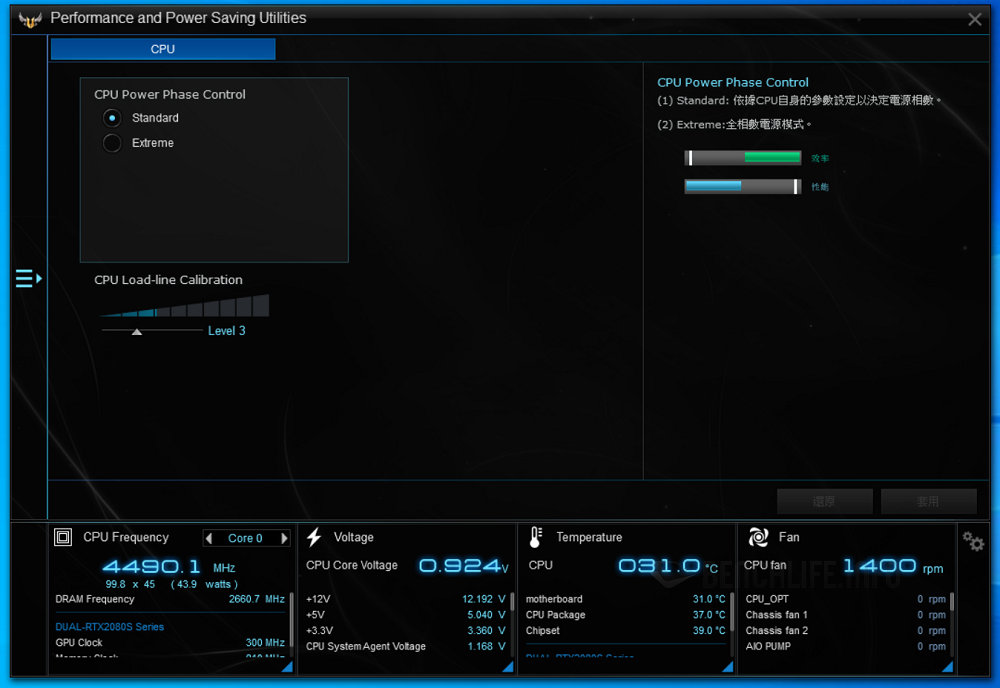

ASUS TUF Gaming B460-Plus - Software (1)

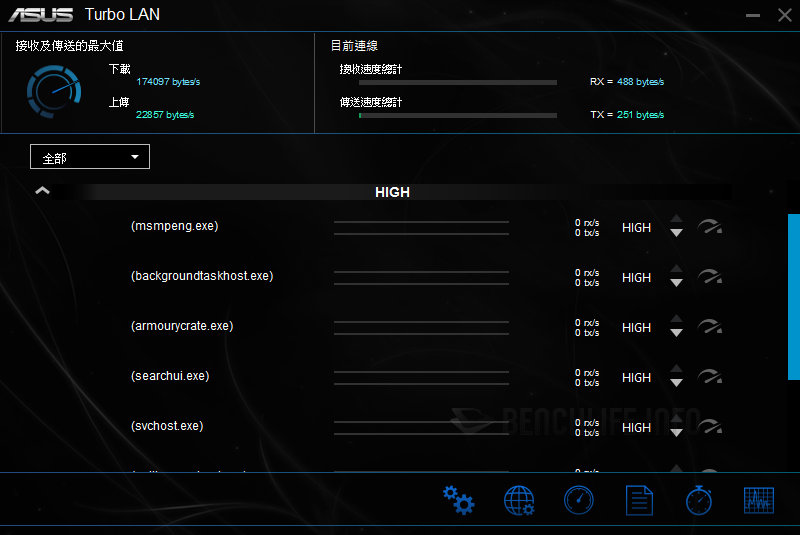

ASUS TUF Gaming B460-Plus - Software (3)
ASUS TUF Gaming B460-Plus - BIOS (2) ASUS TUF Gaming B460-Plus - BIOS (3) ASUS TUF Gaming B460-Plus - BIOS (4) ASUS TUF Gaming B460-Plus - BIOS (1) ASUS TUF Gaming B460-Plus - Software (2) ASUS TUF Gaming B460-Plus - Software (4) ASUS TUF Gaming B460-Plus - Software (1) ASUS TUF Gaming B460-Plus - Software (3)

由於手邊沒有非 K 版處理器樣品,所以 TUF Gaming B460-Plus 實測體驗部分,選擇搭配 Core i5-10600K 來進行。UEFI BIOS 設定在 Sync All Cores 運作模式,也就是以 Core i5-10600K 預設支援全核 4.5GHz 時脈組態來運作,所用 XMP DDR4-4000 記憶體模組相同,惟晶片組限制時脈只能達到 DDR4-2666。

測試平台

  • 處理器:Intel Core i5-10600K
  • 記憶體:Crucial Ballistix Elite DDR4-4000 16GB(8GB x 2 Kit)
  • 顯示卡:ASUS Dual GeForce RTX 2080 Super EVO OC
  • 系統碟:Seagate BarraCuda 510 SSD 512GB
  • 作業系統:Microsoft Windows 10 Pro 64bit(1909)

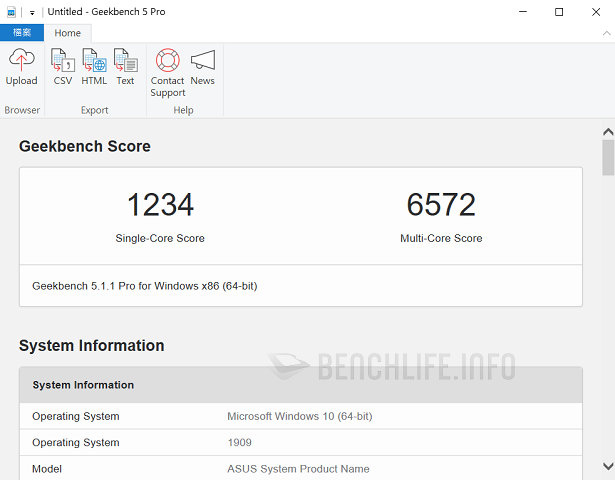

ASUS TUF Gaming B460-Plus - Benchmark (10)

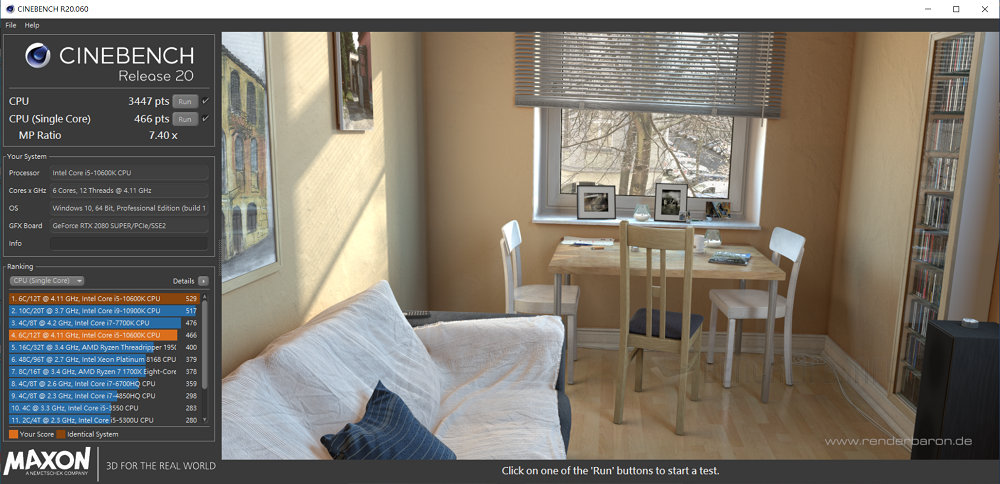

ASUS TUF Gaming B460-Plus - Benchmark (8)
ASUS TUF Gaming B460-Plus - Benchmark (13)

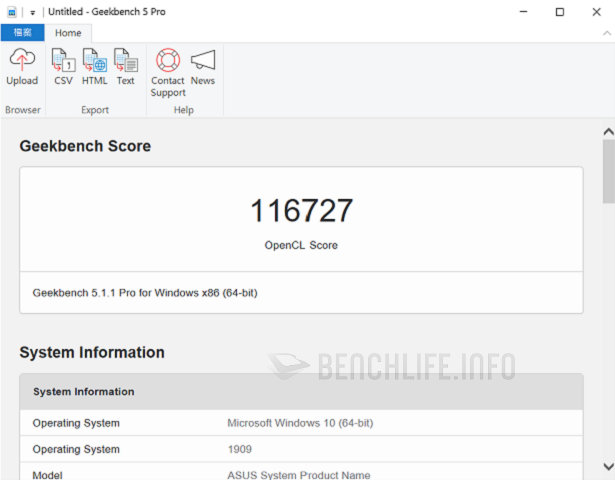

ASUS TUF Gaming B460-Plus - Benchmark (12)

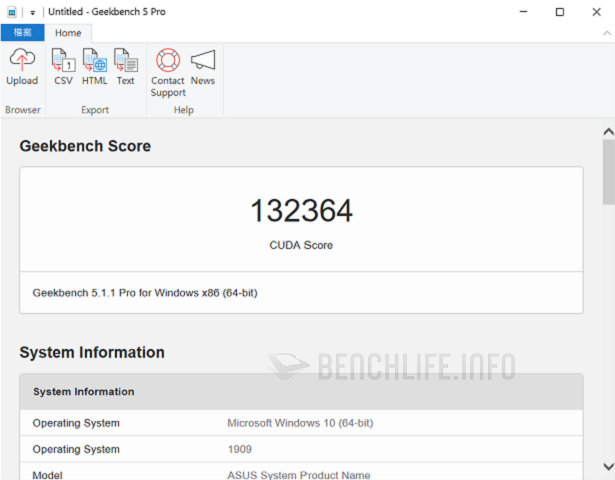

ASUS TUF Gaming B460-Plus - Benchmark (11)

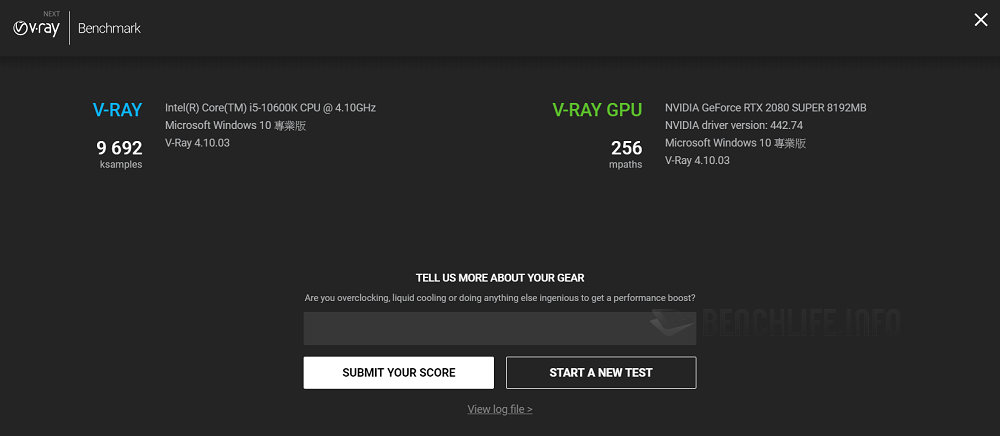

ASUS TUF Gaming B460-Plus - Benchmark (4)

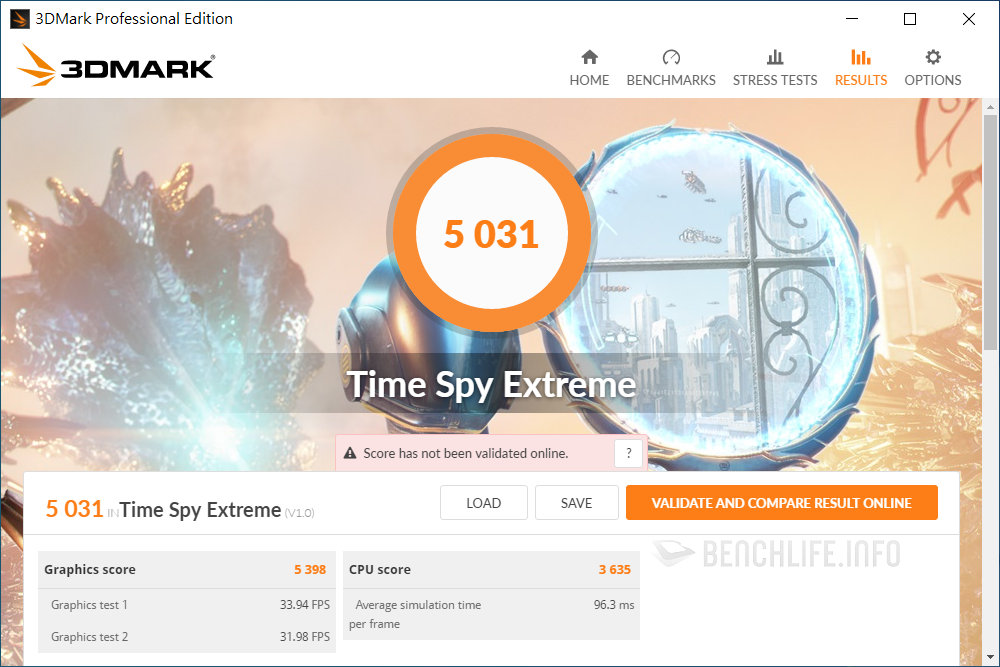

ASUS TUF Gaming B460-Plus - Benchmark (6)

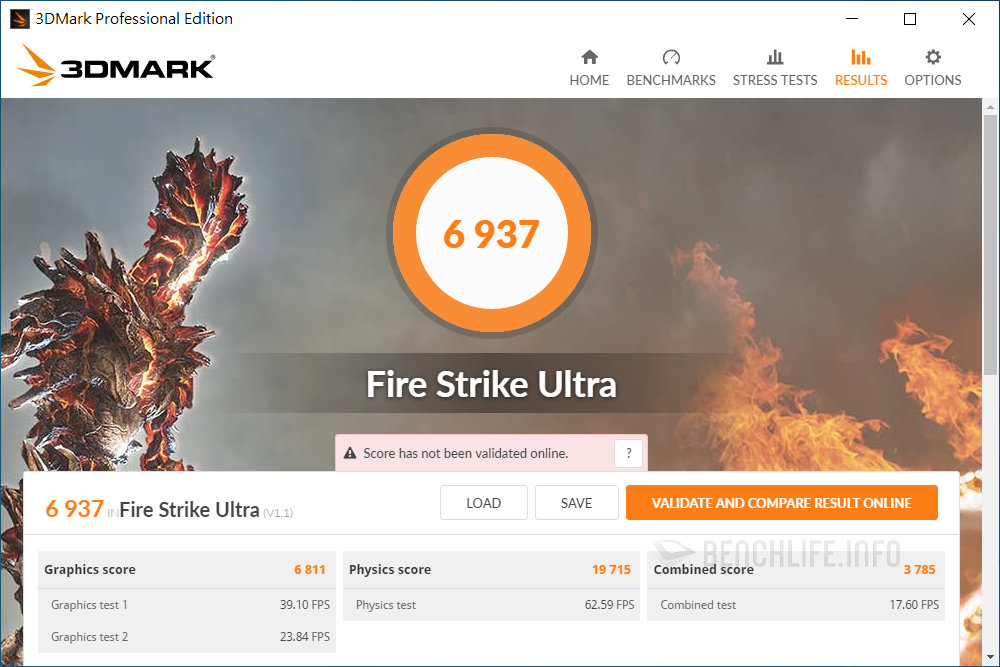

ASUS TUF Gaming B460-Plus - Benchmark (5)

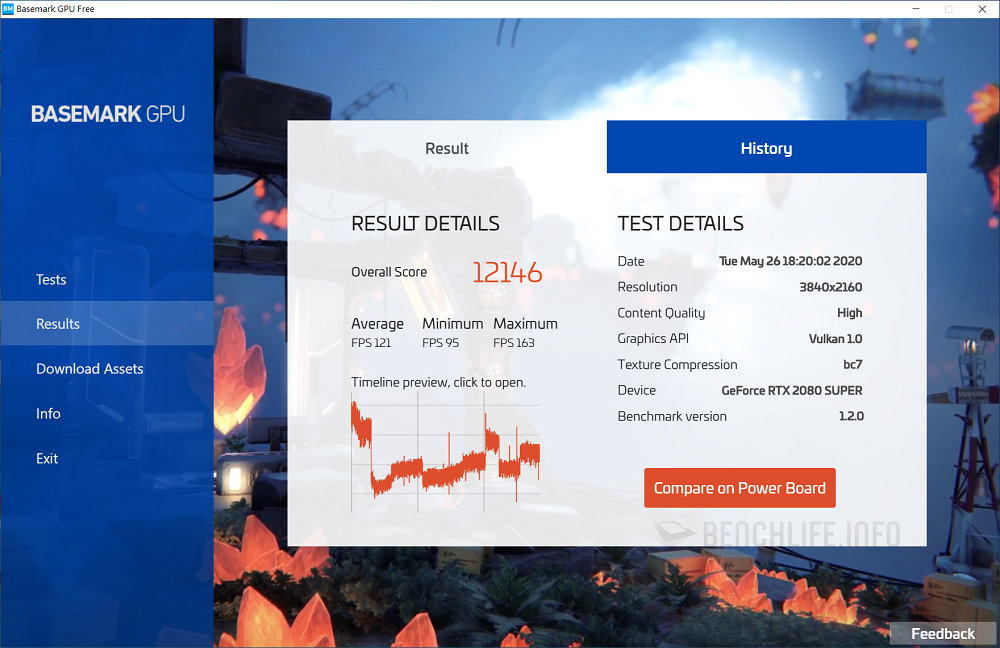

ASUS TUF Gaming B460-Plus - Benchmark (1)
ASUS TUF Gaming B460-Plus - Benchmark (14)

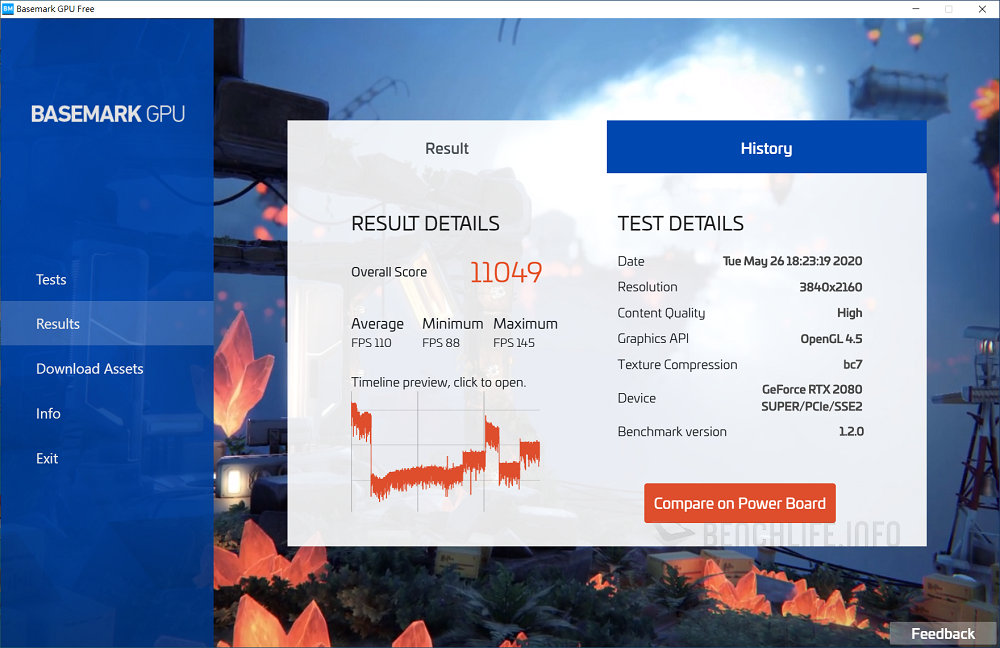

ASUS TUF Gaming B460-Plus - Benchmark (15)

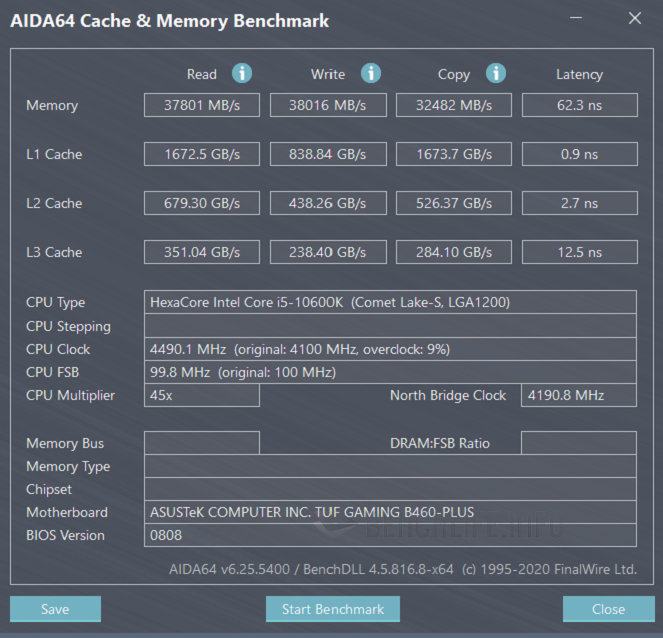

ASUS TUF Gaming B460-Plus - Benchmark (7)

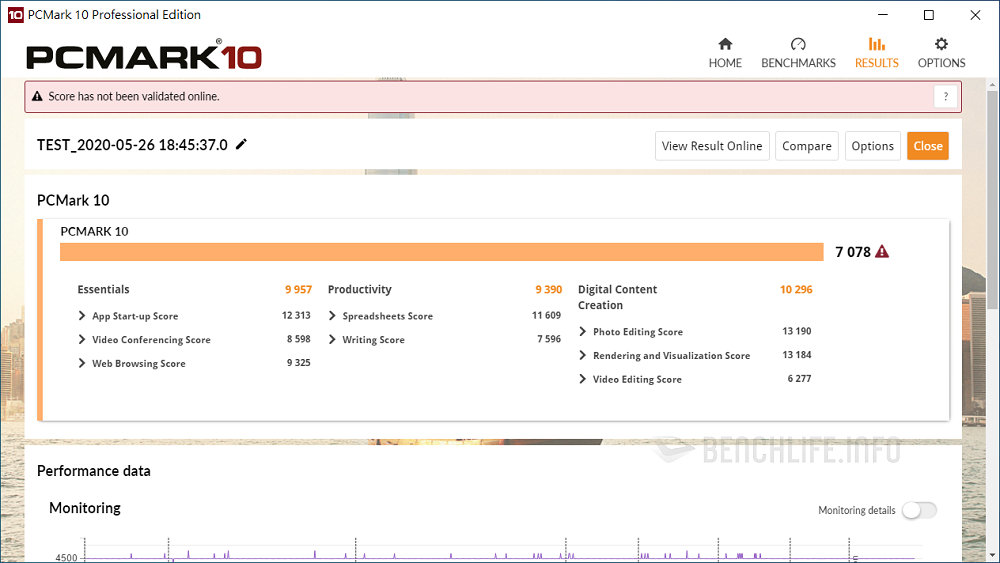

ASUS TUF Gaming B460-Plus - Benchmark (3)

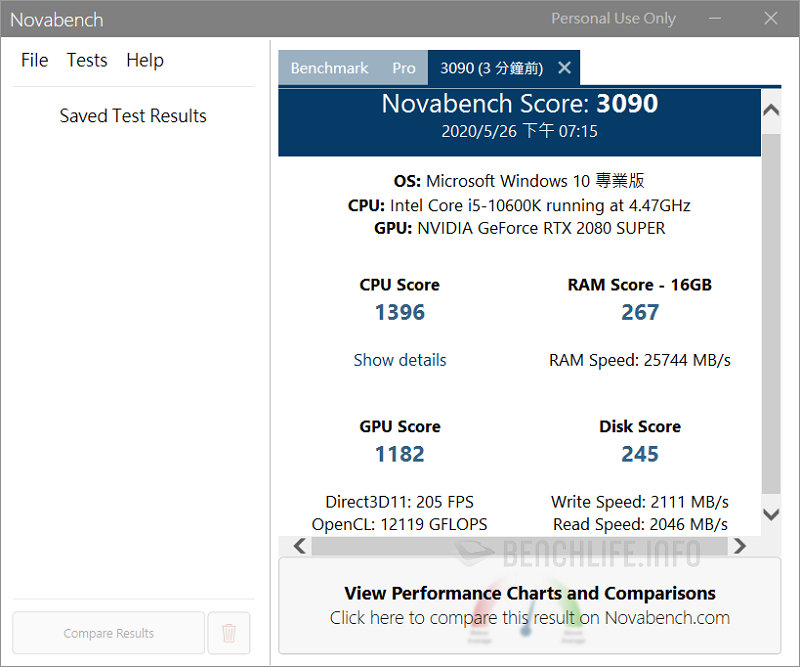

ASUS TUF Gaming B460-Plus - Benchmark (2)
ASUS TUF Gaming B460-Plus - Benchmark (10) ASUS TUF Gaming B460-Plus - Benchmark (8) ASUS TUF Gaming B460-Plus - Benchmark (13) ASUS TUF Gaming B460-Plus - Benchmark (12) ASUS TUF Gaming B460-Plus - Benchmark (11) ASUS TUF Gaming B460-Plus - Benchmark (4) ASUS TUF Gaming B460-Plus - Benchmark (6) ASUS TUF Gaming B460-Plus - Benchmark (5) ASUS TUF Gaming B460-Plus - Benchmark (1) ASUS TUF Gaming B460-Plus - Benchmark (14) ASUS TUF Gaming B460-Plus - Benchmark (15) ASUS TUF Gaming B460-Plus - Benchmark (7) ASUS TUF Gaming B460-Plus - Benchmark (3) ASUS TUF Gaming B460-Plus - Benchmark (2)

TUF Gaming B460-Plus 相當簡單、純粹,亮點在於仍然具備 APE 功能,可以試著讓非 K 版處理器再擠壓出些性能。如果對 USB 3.2 Gen 2 這類高速 I/O 的需求很有限,也用不著無線網路模組等元素,無論預算有限或單純要組裝遊戲機,建議售價 3,490 元的TUF Gaming B460-Plus 是值得參考選用。
